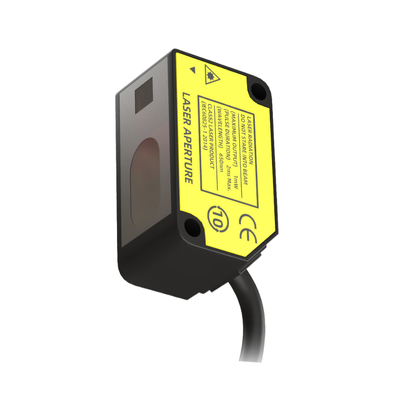

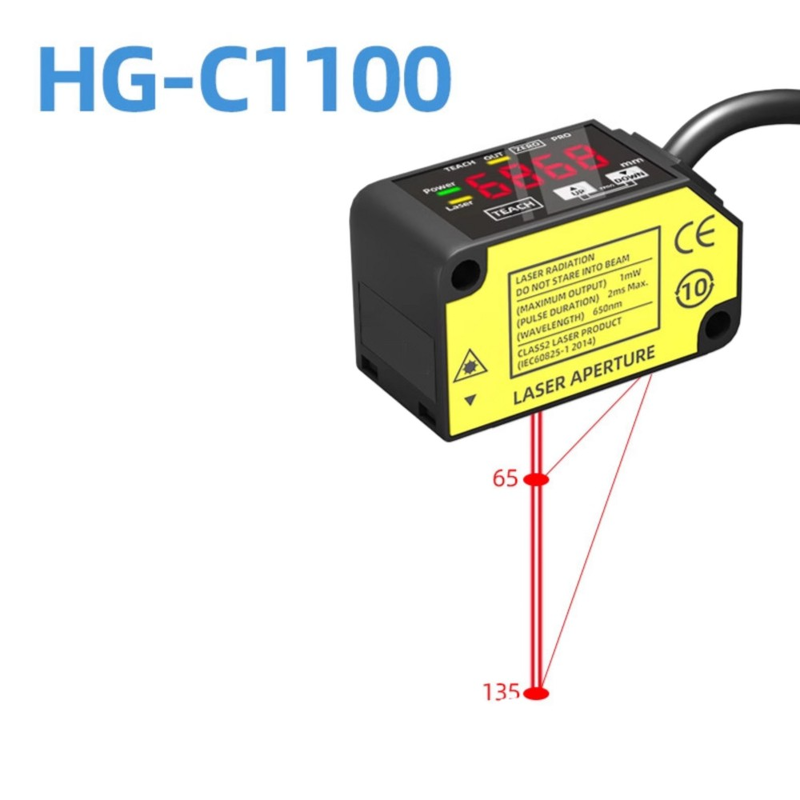

Capteur de déplacement laser HG-C1100, distance centrale 100 mm, plage de mesure ±35 mm, répétabilité 70 µm, IP67, 12-24 V CC, sortie NPN PNP, signal analogique 0-5 V 4-20 mA

Description du produit :

La série HG-C se compose de capteurs de déplacement laser CMOS compacts, spécialement conçus pour des mesures de distance et de position fiables et de haute précision dans les environnements d'automatisation industrielle. Chaque unité est dotée d'un système optique laser CMOS intégré, associé à un miroir intégré, permettant un profil mince sans compromettre la précision de mesure généralement attendue des capteurs de déplacement dédiés.

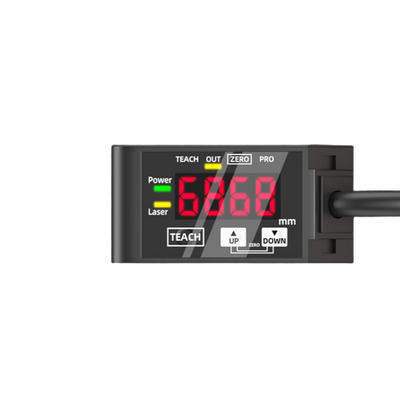

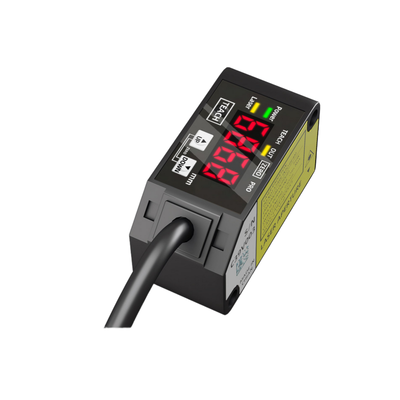

Équipés d'un écran numérique à 7 segments, ces capteurs indiquent directement les distances mesurées en millimètres. Cette fonctionnalité pratique permet aux opérateurs de vérifier facilement les lectures et de configurer les réglages de seuil sur site, éliminant ainsi le besoin d'appareils de programmation externes.

La série propose cinq distances centrales de mesure différentes : 30 mm, 50 mm, 100 mm, 200 mm et 400 mm. Les plages de mesure correspondantes vont de ±5 mm à ±200 mm, avec des valeurs de répétabilité variant entre 10 µm et 800 µm selon le modèle spécifique. La précision linéaire est de ±0,1 % de la pleine échelle pour les modèles de 30, 50 et 100 mm, tandis que les versions à portée étendue offrent une linéarité dans ±0,2 % ou ±0,3 % de la pleine échelle.

Concernant les options de sortie, les capteurs HG-C fournissent des signaux de tension analogique (0–5 V) et de courant analogique (4–20 mA). Ils incluent également des sorties de commande à collecteur ouvert NPN ou PNP, offrant des modes de fonctionnement sélectionnables Light-ON ou Dark-ON pour s'adapter à diverses exigences système.

Conçue pour la durabilité, la série HG-C est logée dans un boîtier compact classé IP67, capable de fonctionner dans une plage de température de -10°C à +45°C. Les appareils sont résistants aux vibrations et aux chocs, alimentés par une alimentation 12–24 V CC avec une faible consommation de courant (40 mA ou moins à 24 V CC). De plus, les utilisateurs peuvent choisir parmi des temps de réponse de 1,5 ms, 5 ms ou 10 ms.

Des certifications telles que CE, UKCA, FDA et UL/c-UL sont disponibles pour différents modèles HG-C, garantissant la conformité aux normes internationales de sécurité et de qualité.

Caractéristiques :

La conception optique utilise une structure CMOS compacte avec un miroir intégré, réduisant efficacement la profondeur du capteur sans compromettre la haute précision typique des capteurs de déplacement.

Les mesures sont affichées numériquement en millimètres via un écran clair à 7 segments. Cette fonctionnalité permet une configuration simple des seuils et une vérification immédiate des distances mesurées sur site.

Le capteur offre plusieurs plages de mesure, avec des distances centrales disponibles à 30, 50, 100, 200 et 400 millimètres. Ces options offrent une flexibilité pour des étendues de mesure variant de ±5 mm à ±200 mm.

Une répétabilité élevée est assurée sur tous les modèles, allant d'un impressionnant 10 micromètres sur le HG-C1030 à 800 micromètres sur le HG-C1400 pour mesurer des distances entre 200 et 400 millimètres.

Deux sorties analogiques sont fournies, y compris des signaux de tension 0–5 V et de courant 4–20 mA, facilitant l'acquisition de données externes ainsi que des ajustements de mise à l'échelle pratiques.

Les utilisateurs peuvent sélectionner le temps de réponse parmi trois réglages : 1,5 ms, 5 ms ou 10 ms, leur permettant d'équilibrer la vitesse de mesure avec la stabilité du signal en fonction de leurs besoins d'application spécifiques.

La sortie de commande prend en charge les configurations NPN ou PNP via une sortie à transistor à collecteur ouvert. Elle comprend des modes Light-ON/Dark-ON sélectionnables ainsi qu'une protection intégrée contre les courts-circuits pour améliorer la fiabilité.

Conçu pour les environnements industriels difficiles, le capteur bénéficie d'un indice de protection IP67, garantissant qu'il est à la fois étanche à la poussière et résistant aux infiltrations d'eau.

Il répond à un large éventail de normes de certification, y compris la conformité CE (EMC/RoHS), UKCA, FDA pour les lasers, et détient des reconnaissances UL/c-UL, garantissant la conformité et la sécurité sur divers marchés.

Malgré ses capacités avancées, le capteur maintient une faible consommation d'énergie, consommant 40 mA ou moins à 24 V CC et jusqu'à 65 mA à 12 V CC, ce qui le rend économe en énergie pour un fonctionnement continu.

Paramètres techniques :

Applications :

La détection de position et de présence joue un rôle crucial dans l'automatisation industrielle en garantissant que les pièces sont livrées et positionnées avec précision sur les robots de transfert et les postes d'assemblage. Ce processus de vérification contribue à maintenir l'efficacité et la précision tout au long du flux de travail de fabrication.

Une autre application importante concerne la vérification de la hauteur et de la quantité des piles. En mesurant la hauteur des objets empilés ou en confirmant le nombre de couches, les systèmes de manutention peuvent fonctionner de manière plus fiable et éviter les erreurs liées à des comptages ou des hauteurs incorrects.

L'inspection de l'épaisseur et des dimensions est essentielle pour l'assurance qualité en ligne. Ce processus implique la mesure des pièces, des tôles et de divers composants au fur et à mesure de leur production, contribuant à garantir qu'ils respectent les tolérances et les normes spécifiées sans ralentir la chaîne de production.

La surveillance du déplacement offre un retour d'information en temps réel pour divers types d'équipements tels que les tables de positionnement, les presses et les machines de formage. La surveillance continue garantit que ces machines fonctionnent dans leurs paramètres prévus, améliorant ainsi la précision et réduisant le risque de défauts.

Le contrôle qualité est souvent exécuté par des inspections de type « passe/échec » qui utilisent des valeurs seuils dérivées des lectures de distance numériques. Cette méthode fournit un moyen simple de décider si un produit répond aux exigences de qualité, simplifiant la prise de décision sur le site de production.

Enfin, le guidage robotique bénéficie du retour d'information analogique de distance, essentiel pour les opérations de prélèvement et de placement et les systèmes de manutention automatisés. En fournissant des informations de distance précises, les robots peuvent effectuer leurs tâches plus efficacement et avec une plus grande fiabilité.
