Description du produit :

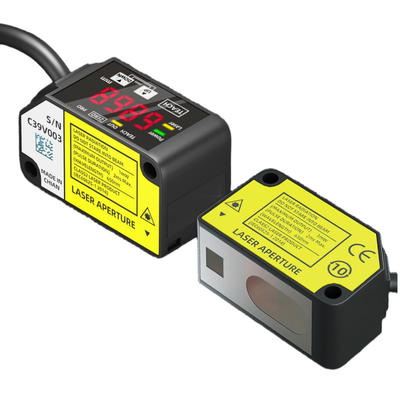

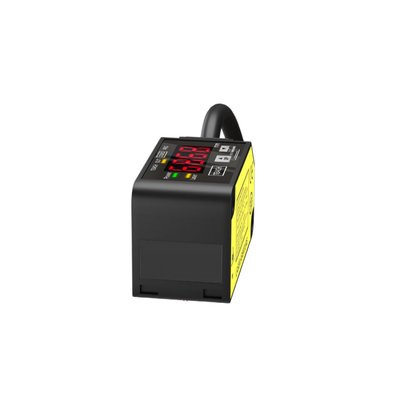

La série HG-C se compose de capteurs de déplacement laser CMOS compacts conçus pour fournir des mesures de distance et de position stables et très précises dans les applications d'automatisation industrielle. Chaque capteur intègre un système optique laser CMOS associé à un miroir intégré, permettant un profil de corps mince tout en offrant une précision de mesure comparable à celle des capteurs de déplacement spécialisés.

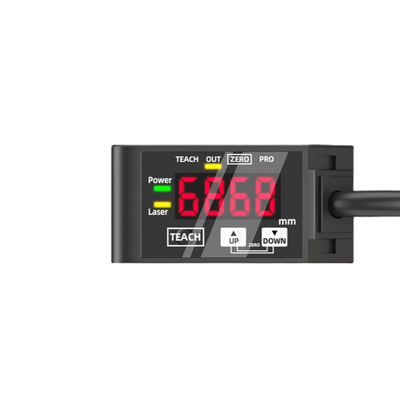

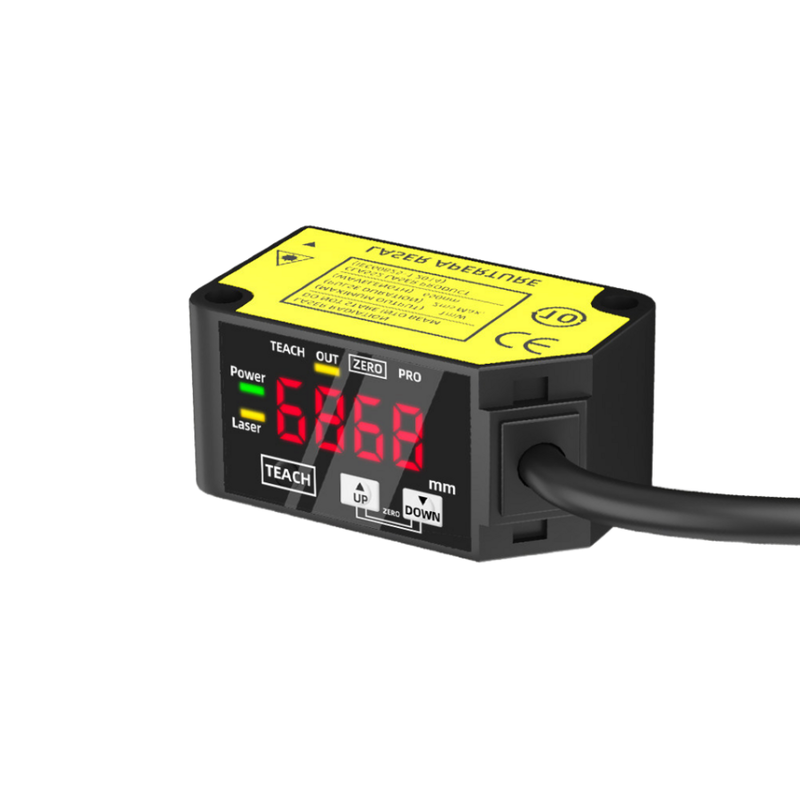

Une caractéristique clé de ces capteurs est l'affichage numérique à 7 segments qui présente directement les distances mesurées en millimètres. Cela permet aux opérateurs de vérifier facilement les lectures et de définir des valeurs seuils sur site sans avoir besoin de dispositifs de programmation externes.
La série HG-C propose cinq distances centrales de mesure distinctes : 30 mm, 50 mm, 100 mm, 200 mm et 400 mm. Les plages de mesure correspondantes varient de ±5 mm à ±200 mm, avec une répétabilité dépendant du modèle allant de 10 µm à 800 µm. Pour la linéarité, les modèles de 30 mm, 50 mm et 100 mm maintiennent ±0,1 % de la pleine échelle, tandis que les capteurs à plus longue portée ont des spécifications de linéarité de ±0,2 % ou ±0,3 % de la pleine échelle.
Ces capteurs offrent des options de sortie polyvalentes, notamment une tension analogique (0–5 V), un courant analogique (4–20 mA) et des sorties de commande à collecteur ouvert NPN ou PNP. Les utilisateurs peuvent sélectionner le mode de fonctionnement de la sortie de commande comme Light-ON ou Dark-ON, en fonction des exigences de l'application.
Intégrés dans un boîtier compact avec un indice de protection IP67, les capteurs de la série HG-C sont robustes contre les facteurs environnementaux tels que la poussière et les infiltrations d'eau. Ils fonctionnent de manière fiable dans des températures allant de -10°C à +45°C et sont conçus pour résister aux vibrations et aux chocs rencontrés dans les environnements industriels. Alimentés par une alimentation 12–24 V CC, ces capteurs consomment un faible courant de 40 mA ou moins à 24 V CC. De plus, les temps de réponse peuvent être choisis parmi 1,5 ms, 5 ms ou 10 ms pour s'adapter à différentes vitesses d'application.
Selon le modèle spécifique, les capteurs de la série HG-C sont certifiés conformes aux normes CE, UKCA, FDA et UL/c-UL, garantissant la conformité aux réglementations mondiales en matière de sécurité et de qualité.
Caractéristiques :
La conception optique CMOS compacte comprend un miroir intégré qui réduit considérablement la profondeur du capteur sans compromettre la haute précision typique des capteurs de déplacement. Cette conception innovante garantit des mesures précises tout en conservant un profil mince.
Les mesures sont affichées de manière pratique en millimètres sur un écran numérique clair à 7 segments. Cette lecture directe simplifie le processus de réglage des seuils et permet une vérification facile sur site des distances mesurées.
Le capteur prend en charge plusieurs plages de mesure, avec des distances centrales disponibles à 30, 50, 100, 200 et 400 mm. Ces options permettent des étendues de mesure allant de ±5 mm à ±200 mm, répondant à une grande variété d'applications.
Une répétabilité élevée est garantie, avec une précision allant de 10 µm sur le modèle HG-C1030 à 800 µm sur le HG-C1400 lors de la mesure de distances comprises entre 200 et 400 mm. Cela garantit des résultats cohérents et fiables sur des mesures répétées.
Pour l'acquisition et la mise à l'échelle de données externes, deux sorties analogiques sont fournies. Celles-ci comprennent une sortie de tension 0–5 V et une sortie de courant 4–20 mA, offrant des options polyvalentes pour l'intégration avec d'autres systèmes.
Le temps de réponse du capteur est sélectionnable parmi 1,5 ms, 5 ms et 10 ms. Cette fonctionnalité permet aux utilisateurs de trouver un équilibre entre la vitesse de mesure et la stabilité du signal en fonction de leurs besoins spécifiques.
La sortie de commande est disponible en configurations NPN ou PNP, utilisant une sortie à transistor à collecteur ouvert. Elle prend en charge les modes de fonctionnement sélectionnables Light-ON ou Dark-ON et est équipée d'une protection contre les courts-circuits pour améliorer la fiabilité.
Le capteur est classé IP67, ce qui indique qu'il est complètement étanche à la poussière et résistant aux infiltrations d'eau. Cette protection robuste le rend adapté au déploiement dans des environnements industriels difficiles et exigeants.
Il est livré avec un large éventail de certifications, notamment la conformité CE (EMC et RoHS), UKCA, la conformité à l'avis laser FDA, ainsi que les reconnaissances UL et c-UL, garantissant le respect des normes internationales.
Malgré ses fonctionnalités avancées, le capteur maintient une faible consommation d'énergie, consommant 40 mA ou moins à 24 V CC et 65 mA ou moins à 12 V CC, favorisant ainsi l'efficacité énergétique.
Paramètres techniques :
| Sortie analogique |
Tension 0–5 V / Courant 4–20 mA |
| Sortie de commande |
Collecteur ouvert NPN (versions PNP disponibles), compatible avec contacteur moteur, contacteur SIRIUS et contacteur 3 pôles |
| Tension d'alimentation |
12–24 V CC ±10 % |
| Plage de mesure |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Répétabilité |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Temps de réponse |
1,5 / 5 / 10 ms sélectionnable |
| Classe de protection |
IP67 |
| Distance centrale de mesure |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Applications :
Détection de position et de présence
Cette application implique la vérification de la livraison et du positionnement précis des pièces sur les robots de transfert et les postes d'assemblage. Assurer un placement correct est essentiel pour l'efficacité de l'automatisation et du flux de travail.
Vérification de la hauteur de pile et de la quantité
Ce processus mesure la hauteur des articles empilés ou confirme le nombre de couches dans les scénarios de manutention. Un comptage précis des couches aide à maintenir le contrôle des stocks et la cohérence de la production.
Inspection de l'épaisseur et des dimensions
Des techniques de mesure en ligne sont utilisées pour inspecter les pièces, les tôles et divers composants pendant la fabrication. Ces inspections garantissent que les produits respectent les tolérances dimensionnelles et les normes de qualité spécifiées.
Surveillance du déplacement
La surveillance en temps réel du déplacement fournit des informations essentielles pour le fonctionnement des platines de positionnement, des presses et des équipements de formage. Ces informations contribuent à maintenir la précision tout au long des processus de fabrication.
Contrôle qualité
L'assurance qualité est soutenue par des inspections de type « go/no-go » qui utilisent des valeurs seuils dérivées de mesures de distance numériques. Cette méthode garantit que les composants sont conformes aux critères prédéfinis avant de passer à l'étape suivante.
Guidage robotique
Un retour d'information analogique sur la distance est fourni aux systèmes robotiques pour prendre en charge les tâches de prélèvement et de dépose et la manutention automatisée des matériaux. Ce guidage améliore la précision et l'efficacité des opérations robotiques.
