Description du produit :

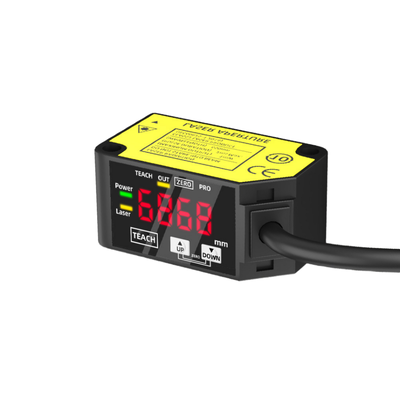

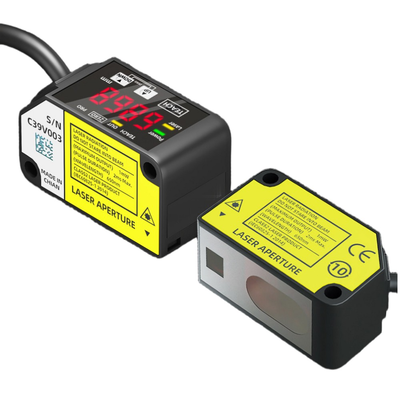

La série HG-C se compose de capteurs de déplacement laser CMOS compacts, spécialement conçus pour fournir des mesures de distance et de position stables et très précises dans le domaine de l'automatisation industrielle. Ces capteurs combinent un système optique laser CMOS avec un miroir intégré, permettant un profil de corps mince sans compromettre la précision typique des capteurs de déplacement dédiés. De plus, ils disposent d'un écran numérique à 7 segments qui affiche les distances mesurées directement en millimètres, ce qui permet aux opérateurs de vérifier facilement les lectures et de définir des valeurs seuils sans avoir besoin d'appareils de programmation externes.
La gamme de produits offre cinq distances centrales de mesure différentes : 30 mm, 50 mm, 100 mm, 200 mm et 400 mm. Selon le modèle spécifique, les plages de mesure varient de ±5 mm à ±200 mm, tandis que la répétabilité s'étend de 10 µm à 800 µm. Les spécifications de linéarité sont de ±0,1 % de la pleine échelle pour les modèles de 30 mm, 50 mm et 100 mm, et de ±0,2 % ou ±0,3 % de la pleine échelle pour ceux conçus pour des plages plus longues. Ces capteurs offrent plusieurs options de sortie, y compris une tension analogique (0–5 V), un courant analogique (4–20 mA), ainsi que des sorties de commande à collecteur ouvert NPN ou PNP, le tout avec des modes sélectionnables Light-ON ou Dark-ON.
Logés dans un boîtier compact classé IP67 pour la protection, les capteurs de la série HG-C sont conçus pour fonctionner de manière fiable à des températures allant de -10°C à +45°C. Ils présentent également une forte résistance aux vibrations et aux chocs, ce qui les rend adaptés aux environnements industriels difficiles. L'alimentation de ces capteurs nécessite une alimentation de 12–24 V CC, avec une faible consommation de courant de 40 mA ou moins à 24 V CC. Les utilisateurs peuvent choisir parmi trois temps de réponse sélectionnables : 1,5 ms, 5 ms ou 10 ms. Les certifications de conformité disponibles pour divers modèles incluent CE, UKCA, FDA et UL/c-UL.
Caractéristiques :
La conception optique CMOS compacte intègre un miroir intégré qui réduit efficacement la profondeur du capteur sans compromettre la précision généralement attendue des capteurs de déplacement. Cette caractéristique innovante permet un appareil plus rationalisé tout en maintenant une grande précision de mesure.

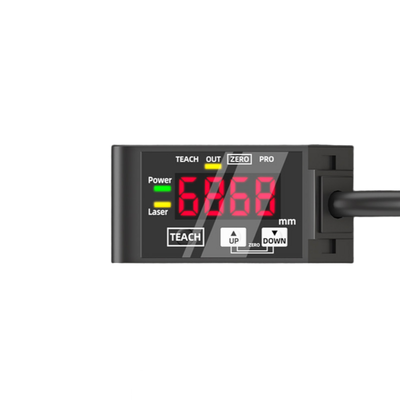

Les mesures sont affichées de manière pratique en millimètres via un écran numérique à 7 segments. Cette lecture directe simplifie le processus de définition des seuils et permet une vérification rapide sur site des distances mesurées, améliorant ainsi l'efficacité de l'utilisateur.
L'appareil prend en charge plusieurs plages de mesure, offrant des distances centrales de 30, 50, 100, 200 et 400 millimètres. Ces options couvrent des étendues de mesure allant de ±5 mm à ±200 mm, ce qui rend le capteur polyvalent pour diverses applications.
Une répétabilité élevée est une caractéristique clé, avec une précision commençant à 10 micromètres sur le modèle HG-C1030 et s'étendant à 800 micromètres sur le HG-C1400 à des distances comprises entre 200 et 400 millimètres. Cela garantit des résultats de mesure cohérents et fiables.
Pour l'intégration et la mise à l'échelle des données externes, deux sorties analogiques sont fournies, y compris des sorties de tension (0–5 V) et de courant (4–20 mA). Ces sorties facilitent une connectivité flexible avec d'autres instruments et systèmes de contrôle.
Le temps de réponse du capteur est sélectionnable parmi trois options : 1,5 ms, 5 ms et 10 ms. Cette fonctionnalité permet aux utilisateurs d'équilibrer la vitesse de mesure et la stabilité opérationnelle en fonction de leurs besoins spécifiques.
La sortie de commande est conçue dans un souci de polyvalence et de sécurité, offrant une sortie de transistor à collecteur ouvert NPN ou PNP. Les utilisateurs peuvent choisir entre les modes Light-ON ou Dark-ON, et la sortie comprend une protection contre les courts-circuits pour une durabilité accrue.
Conçu pour résister aux environnements industriels difficiles, le capteur bénéficie d'une classification IP67, garantissant qu'il est à la fois étanche à la poussière et résistant à l'eau pour un fonctionnement fiable dans des conditions difficiles.
La conformité à un large éventail de certifications souligne la qualité et les normes de sécurité du capteur. Celles-ci comprennent les certifications CE (EMC/RoHS), UKCA, la conformité à l'avis laser FDA et les reconnaissances UL/c-UL.
De plus, l'appareil est économe en énergie, consommant 40 mA ou moins à 24 V CC et 65 mA ou moins à 12 V CC, ce qui le rend adapté aux applications où une faible consommation d'énergie est cruciale.
Paramètres techniques :
| Sortie analogique |
0–5 V Tension / 4–20 mA Courant |
| Temps de réponse |
1,5 / 5 / 10 ms sélectionnable |
| Répétabilité |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Plage de mesure |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Classe de protection |
IP67 |
| Tension d'alimentation |
12–24 V CC ±10 % |

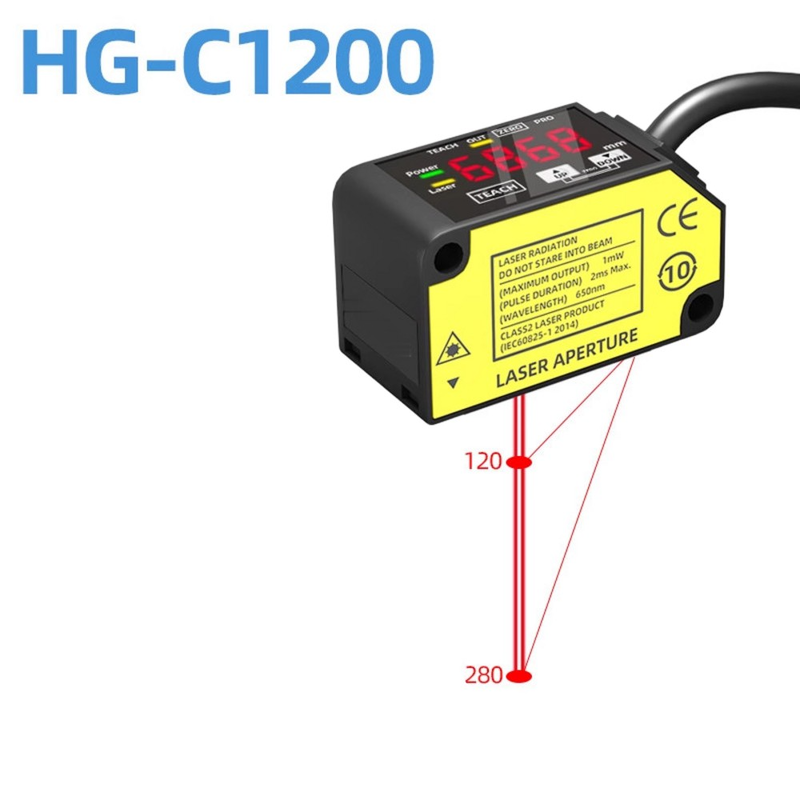

| Distance centrale de mesure |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Sortie de commande |
Collecteur ouvert NPN (versions PNP disponibles), compatible avec contacteur moteur, contacteur, contacteur |
Applications :
La détection de position et de présence est essentielle pour vérifier la livraison et le placement précis des pièces sur les robots de transfert et les postes d'assemblage. Cela garantit que chaque composant est correctement positionné avant le début de la prochaine étape de production.
La vérification de la hauteur de pile et de la quantité implique la mesure de la hauteur des articles empilés ou la confirmation du nombre de couches lors des processus de manutention. Cela permet de maintenir la cohérence et la précision dans les lignes d'inventaire et d'assemblage.
L'inspection de l'épaisseur et des dimensions joue un rôle crucial dans la fabrication en permettant des mesures en ligne des pièces, des tôles et de divers composants. Ce processus garantit que tous les articles répondent aux exigences dimensionnelles spécifiées.
La surveillance du déplacement fournit un retour d'information en temps réel pour le positionnement des platines, des presses et des équipements de formage. Cette surveillance continue permet des ajustements précis pendant les opérations, améliorant la précision et l'efficacité globales.
Le contrôle qualité est réalisé grâce à des inspections de type « bon/mauvais » qui utilisent des réglages de seuil basés sur des lectures de distance numériques. Cette méthode facilite des évaluations rapides et fiables pour maintenir des normes de produit élevées.
Les systèmes de guidage robotique bénéficient d'un retour d'information analogique sur la distance, qui prend en charge les applications de prélèvement et de placement et de manipulation automatisée. En fournissant des données de positionnement précises, ce retour d'information améliore les performances et la fiabilité des opérations robotiques.
