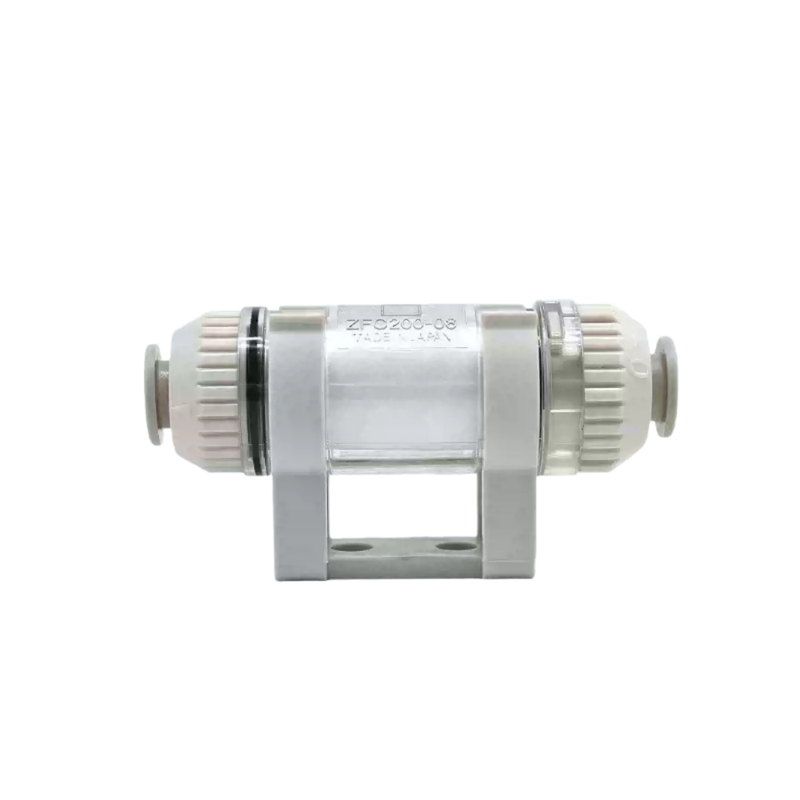

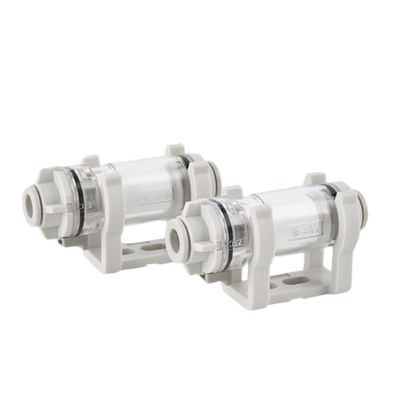

Description du produit :
La série ZFC se compose de filtres d'aspiration d'air compacts et en ligne, conçus spécifiquement pour protéger les équipements de vide de la poussière, des particules et d'autres contaminants. Ces impuretés peuvent causer des problèmes opérationnels dans les circuits pneumatiques de vide. En étant installés directement sur la ligne d'aspiration, positionnés entre le générateur de vide et la ventouse, les filtres empêchent efficacement les débris d'entrer dans des composants critiques tels que les pompes à vide, les éjecteurs et les valves. Cette protection prolonge considérablement la durée de vie de ces pièces de vide essentielles.
Une caractéristique notable de la série ZFC est sa double fonctionnalité de pression. Chaque unité peut supporter une pression de vide aussi basse que −100 kPa ainsi qu'une pression positive jusqu'à 1,0 MPa. Cette polyvalence rend les filtres idéaux pour les circuits qui combinent des fonctions de vide et de soufflage, éliminant ainsi le besoin d'unités de filtration séparées. De plus, les raccords rapides du filtre permettent une connexion et une déconnexion rapides des tubes sans outils. L'élément de type cartouche à l'intérieur peut être facilement remplacé en ouvrant simplement le couvercle d'une seule touche, même lorsque le filtre reste connecté au système de tuyauterie.

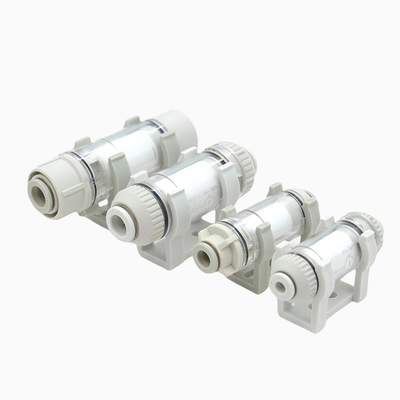

La série de filtres ZFC accepte une variété de tailles de ports, allant de ø4 mm à ø12 mm en mesures métriques et de ø5/32″ à ø3/8″ en tailles impériales. Les débits recommandés dans des conditions de vide vont de 10 L/min à 100 L/min (ANR). Les utilisateurs peuvent choisir des niveaux de filtration de 5 μm ou 10 μm, l'élément filtrant standard de 10 μm atteignant environ 95 % d'efficacité de filtration. Le boîtier du filtre est transparent et fabriqué à partir d'un nylon transparent spécial, bien que certaines variantes soient livrées avec un boîtier en polycarbonate en standard. Cela permet une inspection visuelle facile de l'état de contamination de l'élément filtrant. Les modèles avec le suffixe B incluent un support de montage pour une installation sécurisée sur des panneaux ou des machines.
Caractéristiques :
Cette unité offre une double compatibilité avec les pressions positives et de vide, capable de supporter un vide jusqu'à −100 kPa et des pressions positives jusqu'à 1,0 MPa. Sa conception polyvalente la rend adaptée à une large gamme d'applications.
L'installation et la maintenance sont simplifiées grâce aux raccords rapides. Ceux-ci permettent une connexion et une déconnexion rapides des tubes sans outils, améliorant l'efficacité et réduisant les temps d'arrêt.
L'élément de type cartouche permet un remplacement rapide. En ouvrant simplement le couvercle d'une seule touche — sans utiliser d'outils — même lorsque l'unité reste connectée à la tuyauterie, la maintenance devient sans tracas.
Un mécanisme de verrouillage intégré garantit qu'aucun composant ne se disperse ou ne tombe lorsque l'unité est desserrée pendant les opérations sous pression positive, améliorant la sécurité et la commodité.
Le boîtier transparent, fabriqué à partir d'un nylon transparent spécial ou de polycarbonate, permet une inspection visuelle facile de l'état de l'élément, permettant aux utilisateurs de surveiller les niveaux de contamination en un coup d'œil.
Les options de filtration comprennent des éléments de 5 μm ou 10 μm, l'élément standard de 10 μm offrant une efficacité de filtration de 95 %. Cela garantit des performances de filtration efficaces pour diverses exigences.
Fabriquée en résine moulée, l'unité est compacte et légère. En particulier, la série ZFC100 ne pèse que 11,5 grammes, facilitant la manipulation et l'installation.
Les modèles avec un suffixe B sont livrés avec un support de montage inclus, permettant une installation sécurisée et stable dans différentes configurations.
Le produit prend en charge une large gamme de tailles de ports, acceptant les tubes métriques de ø4 à ø12 mm ainsi que les tubes impériaux de ø5/32″ à ø3/8″, offrant une flexibilité pour divers systèmes de tuyauterie.
Avec des débits allant de 10 à 100 litres par minute (ANR), il est bien adapté aux circuits de vide de petite à moyenne taille, répondant à diverses exigences opérationnelles.
Il est compatible avec plusieurs matériaux de tubes, notamment le nylon, le nylon souple, le polyuréthane et le polyuréthane souple, offrant ainsi une polyvalence d'installation.
La plage de température de fonctionnement s'étend de 0 à 60 °C, garantissant des performances fiables sans risque de gel dans des conditions environnementales typiques.
Concernant la durabilité de l'élément, les séries ZFC10 et ZFC20 offrent une résistance à la pression différentielle jusqu'à 0,15 MPa, tandis que la série ZFC05 est évaluée à 0,10 MPa, garantissant des performances robustes dans des conditions de pression variables.
Paramètres techniques :
| Fluide |
Air, Azote |
| Matériau de l'élément |
PVF |
| Type de connexion |
Raccords rapides |
| Série |
ZFC |
| Température |
0 À 60°C |
| Matériau du boîtier |
Nylon transparent spécial (standard) |
| Matériau du couvercle |
PBT |
| Filtration |
5 μm Ou 10 μm |
| Pression de fonctionnement |
−100 KPa À 1,0 MPa |
| Matériau du joint |
NBR |
Applications :
La protection des ventouses de vide joue un rôle crucial en empêchant la poussière et d'autres particules d'entrer dans le circuit de vide. Cette protection permet d'éviter d'endommager les composants essentiels tels que les éjecteurs et les pompes, garantissant la longévité et la fiabilité du système.
Dans les systèmes de prélèvement et de placement, la filtration est mise en œuvre sur les mains robotiques et les lignes d'aspiration de manutention. Cette filtration aide à maintenir la propreté et l'efficacité des lignes de vide lors d'opérations de manipulation précises.
Les secteurs de la fabrication de semi-conducteurs et d'électronique s'appuient sur la protection des circuits de vide pour diverses tâches. Celles-ci comprennent la prise de puces, la manipulation de lentilles optiques et l'assemblage de précision, où le contrôle de la contamination est essentiel pour maintenir la qualité du produit.
Les processus d'assemblage automobile utilisent l'adsorption par le vide pour transférer et retenir les panneaux de carrosserie et les composants. Une filtration efficace dans ces systèmes de vide garantit des performances constantes et évite les dysfonctionnements.
Dans les industries de l'alimentation et des équipements médicaux, la filtration par le vide est appliquée lors de l'emballage, du traitement et de l'assemblage d'appareils médicaux. Cela permet de maintenir les normes d'hygiène et de garantir la manipulation sûre des matériaux sensibles.
Les machines d'impression bénéficient de la filtration par le vide pour le maintien et le transfert afin de sécuriser les matériaux avec précision pendant les opérations d'impression. Cette filtration améliore la qualité et l'efficacité du processus d'impression.
Les équipements de transfert automatique intègrent une filtration pour protéger les générateurs de vide et les valves dans les lignes de production automatisées. Cette protection est essentielle pour maintenir la continuité opérationnelle et prévenir les pannes.
De plus, les circuits combinés de vide et de soufflage utilisent souvent un filtre unique. Ce filtre gère efficacement l'adsorption par le vide et le relâchement sous pression positive, simplifiant la conception du système et améliorant la fonctionnalité.
