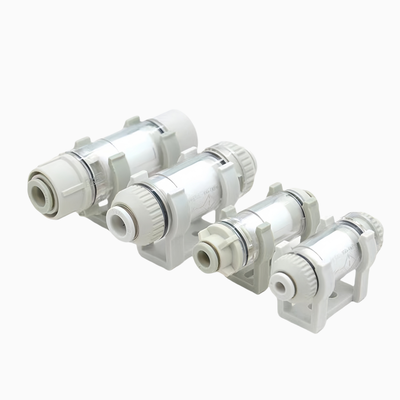

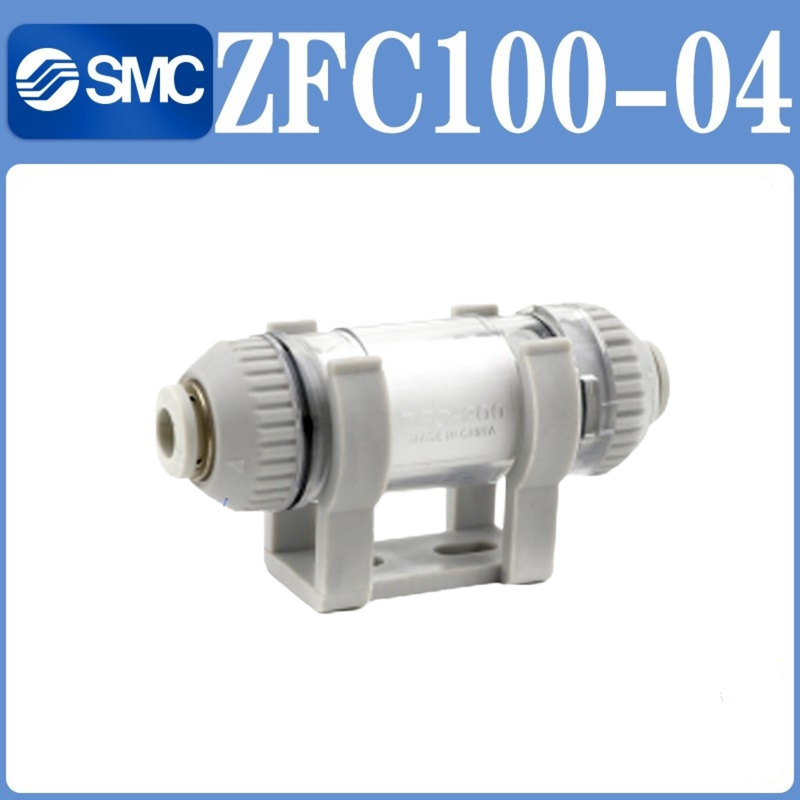

Filtre à air compact en ligne SMC ZFC100-04 série ZFC 10µm Filtration Élément filtrant remplaçable Raccord rapide Protège le générateur de vide et le circuit d'automatisation pneumatique

Description du produit:

La série ZFC est constituée de filtres compacts d'aspiration en ligne spécialement conçus pour protéger les équipements sous vide de la poussière, des particules,et les contaminants susceptibles de perturber le fonctionnement des circuits pneumatiques sous videCes filtres sont installés directement dans la conduite d'aspiration, entre le générateur de vide et la cuve d'aspiration, empêchant ainsi efficacement les débris d'entrer dans les pompes à vide, les éjecteurs, leset soupapesCe faisant, ils contribuent à prolonger la durée de vie des composants de vide essentiels.

L'une des caractéristiques les plus remarquables de la série ZFC est sa capacité à double pression.Cette polyvalence rend la série ZFC idéale pour une utilisation dans des circuits combinés de vide et de soufflage sans avoir besoin d'unités de filtre séparéesEn outre, les raccords à une touche permettent de connecter et de déconnecter rapidement les tubes sans utiliser d'outil.L'élément filtrant de type cartouche est facilement remplaçable en ouvrant simplement le couvercle d'une seule touche, même si le filtre reste connecté au système de tuyauterie.

La série ZFC prend en charge une gamme de tailles de port, de ø4 mm à ø12 mm en unités métriques, et ø5/32 "à ø3/8" en unités de pouces.Les débits recommandés dans des conditions de vide varient de 10 L/min à 100 L/min (ANR)Les options de filtration comprennent des éléments de 5 μm ou 10 μm, la version standard de 10 μm offrant un rendement de filtration de 95%.avec polycarbonate disponible comme matériau standard dans certaines variantes, permettant une inspection visuelle facile de l'état de contamination de l'élément filtrant.

Pour une sécurité accrue de l'installation, les modèles désignés par le suffixe B sont équipés d'un support de montage qui facilite le montage fiable des panneaux ou des machines,s'assurer que le filtre reste bien en place pendant le fonctionnement.

Caractéristiques:

Cette unité offre une compatibilité avec les deux pressions positives et sous vide, gérant efficacement les niveaux de vide jusqu'à -100 kPa et les pressions positives jusqu'à 1,0 MPa.Cette polyvalence assure des performances fiables dans un large éventail d'applications.

Doté de raccords à une touche, le dispositif permet une connexion et un débranchement rapides et sans outil, simplifiant grandement les procédures d'installation et d'entretien.Cette conception conviviale minimise les temps d'arrêt et améliore la commodité de fonctionnement.

L'élément de type cartouche peut être rapidement remplacé en ouvrant simplement le couvercle d'un seul coup, sans avoir besoin d'outils.ce processus de remplacement peut être effectué même lorsque l'unité reste connectée au système de tuyauterie, augmentant l'efficacité.

Un mécanisme de verrouillage intégré protège contre la dispersion des composants s'ils sont relâchés pendant le fonctionnement sous pression positive, améliorant ainsi la sécurité et évitant les dommages ou la perte potentiels des pièces.

Le boîtier transparent, en nylon ou en polycarbonate transparent spécial, permet une inspection visuelle de l'état de contamination de l'élément.Cette caractéristique facilite l'entretien en temps opportun et assure le fonctionnement optimal de l'appareil..

Les options de filtration comprennent des éléments de 5 μm ou 10 μm, l'élément standard de 10 μm atteignant une efficacité de filtration impressionnante de 95%.Cela garantit un fonctionnement propre et sans contaminants dans divers environnements.

Construit à partir de résine moulée, l'appareil est à la fois compact et léger, les modèles de la série ZFC100 ne pesant que 11,5 grammes.Cela contribue à faciliter la manipulation et l'intégration dans les systèmes existants sans ajouter de masse importante.

Pour un montage sécurisé, les modèles de type B sont équipés d'un support B-suffixe inclus, permettant une installation stable et fiable dans diverses configurations.

Le produit prend en charge une large gamme de tailles de port, pouvant accueillir des tubes métriques de ø4 à ø12 mm ainsi que des tubes de pouces de ø5/32′′ à ø3/8′′.Cette adaptabilité le rend adapté à de nombreuses configurations de tubes.

Avec des débits allant de 10 à 100 litres par minute (ANR), il est idéal pour les circuits sous vide de petite à moyenne taille.

L'unité est compatible avec une variété de matériaux de tubes, y compris le nylon, le nylon souple, le polyuréthane et le polyuréthane souple, permettant l'intégration dans des systèmes avec différentes spécifications de tubes.

Il est conçu pour fonctionner dans une plage de température comprise entre 0 et 60°C, assurant ainsi une fonctionnalité sans risque de congélation dans des conditions de travail typiques.

En ce qui concerne la résistance à la pression différentielle des éléments, les séries ZFC10 et ZFC20 peuvent résister jusqu'à 0,15 MPa, tandis que la série ZFC05 est évaluée à 0,10 MPa.Cela assure une durabilité et des performances fiables sous des variations de pression.

Paramètres techniques:

Applications:

La protection de la cuve d'aspiration à vide joue un rôle essentiel pour empêcher la pénétration de poussières et de particules dans le circuit sous vide.assurer la durabilité et la fiabilité du système.

Dans les systèmes de pick-and-place, la filtration est appliquée sur les mains robotisées et les conduites d'aspiration utilisées pour la manutention des matériaux.Cette filtration assure un fonctionnement propre et maintient l'efficacité du processus de manutention.

Les industries de fabrication de semi-conducteurs et d'électronique utilisent la filtration sous vide pour protéger les circuits sous vide lors d'opérations telles que le picking de puces, la manipulation des lentilles optiques et l'assemblage de précision.Cette protection est essentielle pour maintenir les normes élevées requises dans ces domaines..

L'assemblage automobile bénéficie des techniques de transfert et de rétention par adsorption sous vide, qui sont utilisées pour manipuler les panneaux de carrosserie et divers composants.La filtration assure que ces processus sous vide fonctionnent sans heurts et sans contamination.

Dans la production d'aliments et d'équipements médicaux, la filtration sous vide est essentielle pendant les étapes d'emballage, de traitement et d'assemblage des dispositifs médicaux.Il aide à maintenir les conditions d'hygiène tout en protégeant les systèmes de vide des contaminants.

Les machines d'impression utilisent la filtration sous vide pour les fonctions de maintien et de transfert, ce qui assure un fonctionnement sous vide propre et fiable essentiel pour une impression de haute qualité.

Les équipements de transfert automatique utilisent des générateurs de vide et des vannes protégées par des systèmes de filtration.

Pour les systèmes incorporant à la fois des fonctions de vide et de soufflage, un seul filtre peut gérer efficacement à la fois l'adsorption de vide et la libération de pression positive.Cette filtration combinée simplifie la maintenance et améliore l'efficacité du système.

Assistance et services:

Pour des performances optimales, assurez-vous que la surface est propre et lisse avant utilisation.Évitez d'utiliser la ventouse sur des surfaces poreuses ou inégales, car cela peut réduire son efficacité.

Pour maintenir la longévité de l'aspirateur sous vide, vérifiez régulièrement son usure et remplacez-le en cas de fissures ou de déformations.et éviter d'utiliser des produits chimiques agressifs qui pourraient dégrader le matériau.

Si vous rencontrez des problèmes avec la puissance d'aspiration, vérifiez les fuites dans le système d'aspiration et assurez-vous que la coupe d'aspiration est correctement alignée et bien fixée.Un endroit sec, à l'abri de la lumière directe du soleil, empêchera la détérioration du matériau..

Pour obtenir une assistance technique, des conseils de dépannage ou des pièces de rechange, veuillez consulter le manuel du produit ou nos ressources de support en ligne.Nous nous engageons à fournir un excellent service pour vous assurer que votre aspirateur fonctionne à un rendement maximal.
