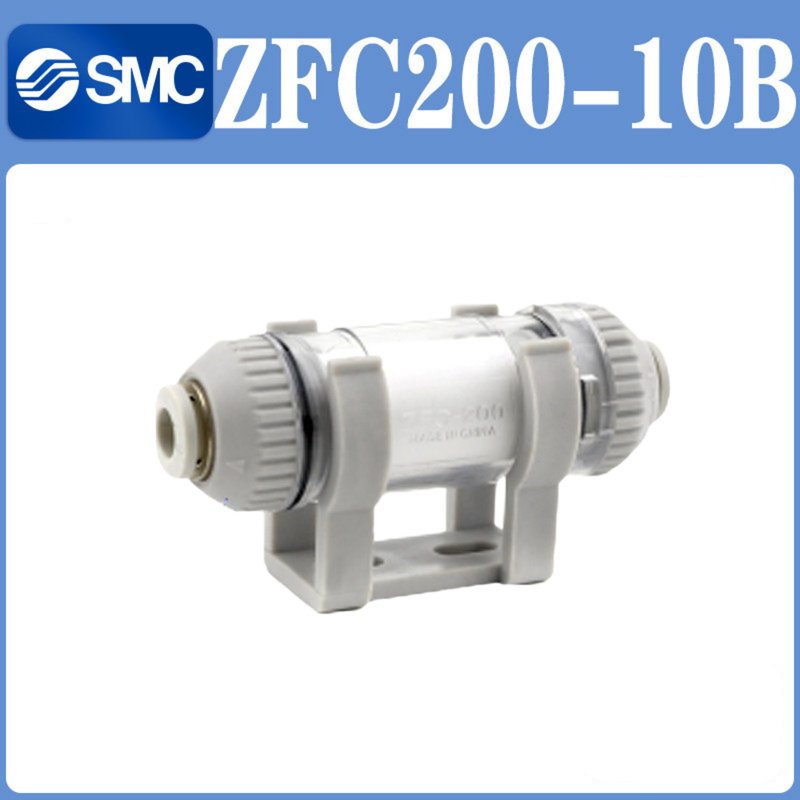

Filtre d'aspiration à pression négative SMC ZFC200-10B à passage droit, plage de température ambiante 0-60°C, performances à haut débit pour équipement auxiliaire de vide robotisé de prélèvement et de dépose

Description du produit :

La série ZFC se compose de filtres d'aspiration d'air compacts et en ligne, conçus pour protéger les équipements de vide de la poussière, des particules et de divers contaminants. Ces impuretés peuvent causer des problèmes opérationnels dans les circuits pneumatiques de vide. En étant montés directement dans la ligne d'aspiration, positionnés entre le générateur de vide et la ventouse, ces filtres bloquent efficacement les débris d'entrer dans les pompes à vide, les éjecteurs et les valves. Cette protection contribue à prolonger la durée de vie des composants critiques du système de vide.

L'une des caractéristiques remarquables de la série ZFC est sa capacité à double pression. Une seule unité de filtre peut gérer efficacement les pressions de vide aussi basses que −100 kPa et les pressions positives jusqu'à 1,0 MPa. Cette polyvalence rend le filtre idéal pour les circuits combinés vide-soufflage sans nécessiter de dispositifs de filtration séparés. De plus, l'inclusion de raccords rapides permet une connexion et une déconnexion rapides et sans outils des tubes. L'élément filtrant de type cartouche peut être facilement remplacé en ouvrant simplement le couvercle d'une seule touche, même lorsque le filtre reste installé dans le système de tuyauterie.

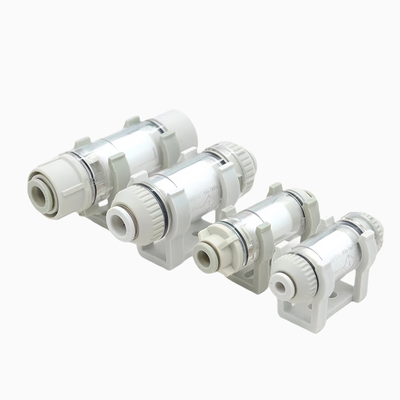

La série ZFC prend en charge des tailles de ports allant de ø4 mm à ø12 mm en unités métriques et de ø5/32″ à ø3/8″ en unités impériales. Les débits recommandés varient entre 10 L/min et 100 L/min (ANR) dans des conditions de vide. Les options de filtration comprennent des éléments de 5 μm ou 10 μm, la cartouche standard de 10 μm offrant une efficacité de filtration de 95 %. Le boîtier transparent est fabriqué à partir d'un nylon transparent spécial, et certaines variantes sont livrées avec un boîtier en polycarbonate en standard, permettant tous deux une inspection visuelle facile de l'élément filtrant pour détecter la contamination. Pour une fixation sécurisée sur des panneaux ou des machines, les modèles suffixe B fournissent un support de montage intégré.

Caractéristiques :

Cette unité offre une double compatibilité avec les pressions positives et de vide, gérant efficacement les niveaux de vide jusqu'à −100 kPa et les pressions positives jusqu'à 1,0 MPa. Cette polyvalence la rend adaptée à une large gamme d'applications.

L'installation et la maintenance sont simplifiées par l'inclusion de raccords rapides, qui permettent une connexion et une déconnexion rapides et sans outils des tubes. De plus, l'élément de type cartouche peut être facilement remplacé en ouvrant le couvercle d'une seule touche, ne nécessitant aucun outil et permettant le remplacement même lorsqu'il est encore connecté à la tuyauterie.

La sécurité et la commodité sont améliorées par un mécanisme de verrouillage conçu pour empêcher la dispersion des composants s'ils se desserrent pendant les opérations sous pression positive. Le boîtier transparent, fabriqué en nylon transparent spécial ou en polycarbonate, permet aux utilisateurs d'inspecter visuellement l'élément pour détecter toute contamination sans démonter l'unité.

L'efficacité de filtration est également assurée, avec des options de filtration de 5 μm ou 10 μm. L'élément standard de 10 μm atteint une efficacité de filtration de 95 %. Malgré ses capacités, l'unité reste compacte et légère grâce à sa construction en résine moulée, la série ZFC100 ne pesant que 11,5 grammes.

Pour une installation sécurisée, les modèles de type B sont livrés avec un support de montage suffixe B. Le produit prend en charge une large gamme de tailles de ports, s'adaptant aux tubes métriques de ø4 à ø12 mm, ainsi qu'aux tubes impériaux de ø5/32″ à ø3/8″.

Les débits varient de 10 à 100 litres par minute (ANR), ce qui rend l'unité adaptée aux circuits de vide de petite à moyenne taille. Elle est compatible avec divers matériaux de tubes, notamment le nylon, le nylon souple, le polyuréthane et le polyuréthane souple.

La plage de température de fonctionnement est de 0 à 60°C, garantissant des performances fiables sans gel. En ce qui concerne la durabilité de l'élément, la résistance à la pression différentielle est de 0,15 MPa pour les séries ZFC10 et ZFC20, et de 0,10 MPa pour la série ZFC05.

Paramètres techniques :

Applications :

La protection des ventouses de vide joue un rôle crucial en empêchant la poussière et les particules d'infiltrer le circuit de vide. Cette protection est essentielle pour éviter d'endommager les composants sensibles tels que les éjecteurs et les pompes, garantissant ainsi que le système reste efficace et fiable.

Dans les systèmes de prélèvement et de placement, la filtration est mise en œuvre sur les mains robotiques et les lignes d'aspiration de manutention. Ce processus aide à maintenir la propreté et l'intégrité du système de vide, ce qui est vital pour une manipulation précise et exacte des composants.

Les industries de fabrication de semi-conducteurs et d'électronique bénéficient considérablement de la protection des circuits de vide. Ceci est particulièrement important lors du prélèvement de puces, de la manipulation de lentilles optiques et des opérations d'assemblage de précision, où même une contamination microscopique peut entraîner des défauts.

Les processus d'assemblage automobile utilisent l'adsorption par le vide pour transférer et retenir les panneaux de carrosserie et divers composants. La protection de ces circuits de vide assure un fonctionnement fluide et constant tout au long de la chaîne d'assemblage.

Dans les secteurs de l'alimentation et de l'équipement médical, la filtration par le vide est appliquée lors de l'emballage, du traitement et de l'assemblage des dispositifs médicaux. Cette filtration aide à maintenir les normes d'hygiène et à prévenir la contamination, ce qui est essentiel dans ces applications sensibles.

Les machines d'impression utilisent la filtration par le vide pour les fonctions de maintien et de transfert. Une filtration efficace protège l'équipement et assure un contrôle précis du processus d'impression.

Les équipements de transfert automatique s'appuient sur des générateurs de vide et des valves pour fonctionner dans les lignes de production automatisées. La filtration protège ces composants, améliorant leur durabilité et leurs performances.

Pour les systèmes qui combinent des circuits de vide et de soufflage, un seul filtre est capable de gérer à la fois l'adsorption par le vide et la libération sous pression positive. Cette filtration à double fonction simplifie la conception tout en maintenant une protection efficace dans tout le système.
