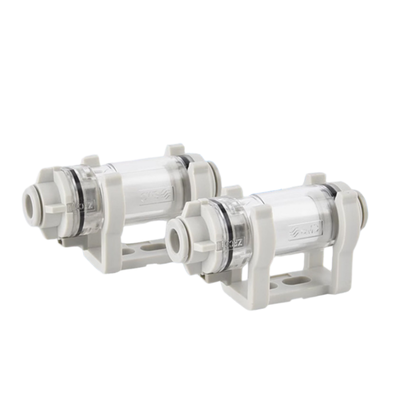

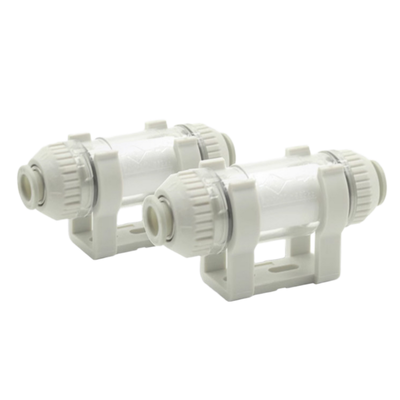

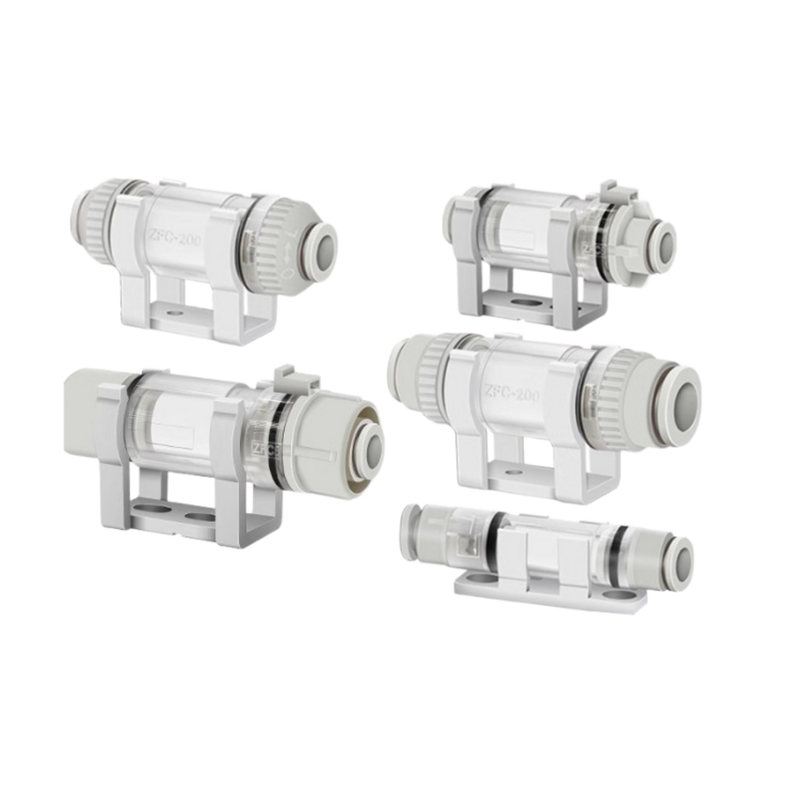

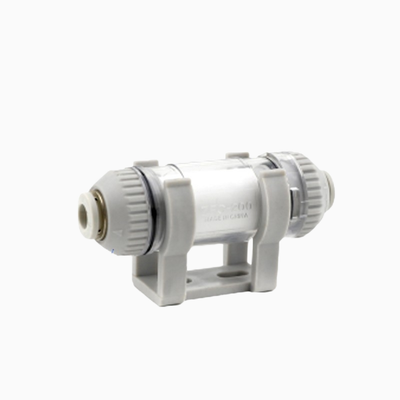

Filtre d'aspiration pneumatique SMC ZFC200-08B Connecteur poussoir une touche-100kPa-1.0MPa Plage de fonctionnement Remplacement d'élément sans outil pour circuit auxiliaire à vide de prélèvement et de placement robotisé

Description du produit:

La série ZFC est composée de filtres d'aspiration d'air compacts en ligne spécialement conçus pour protéger les équipements sous vide de la poussière, des particules et d'autres contaminants.Ces matériaux indésirables peuvent entraîner des problèmes opérationnels dans les circuits pneumatiques sous videEn étant installés directement dans la conduite d'aspiration entre le générateur de vide et la cuve d'aspiration, les filtres empêchent efficacement les débris d'entrer dans les composants critiques tels que les pompes à vide,éjecteursCette protection contribue à prolonger la durée de vie des pièces sous vide essentielles.

L'une des caractéristiques les plus remarquables de la série ZFC est sa capacité à double pression.Cette double fonctionnalité rend les filtres idéaux pour les systèmes qui combinent les opérations de vide et de soufflage, ce qui élimine le besoin d'unités de filtrage séparées. En outre, les raccords à une seule touche permettent de connecter ou de déconnecter rapidement les tubes sans outil,tandis que l'élément filtrant de type cartouche peut être facilement remplacé en ouvrant simplement le couvercle d'une seule touche, même lorsque le filtre reste connecté à la conduite.

La série ZFC s'adapte à une gamme de tailles de port, de ø4 mm à ø12 mm en mesures métriques, et de ø5/32 "à ø3/8" en mesures pouces.Son débit recommandé varie entre 10 L/min et 100 L/min (ANR) dans le videLes options de filtration comprennent des éléments de 5 μm et 10 μm, la version standard de 10 μm fournissant une efficacité de filtration d'environ 95%.Le boîtier transparent est fabriqué en nylon transparent spécialCette conception permet aux utilisateurs de surveiller visuellement l'élément filtrant pour la contamination.les modèles avec le suffixe B sont équipés d'un support de montage pour une installation sécurisée sur des panneaux ou des machines.

Caractéristiques:

Ce produit est conçu pour être compatible à la fois avec des pressions doubles positives et sous vide, gérant efficacement des niveaux de vide jusqu'à -100 kPa et des pressions positives jusqu'à 1,0 MPa dans une seule unité.

Équipé de raccords à une touche, il permet une connexion et un débranchement rapides et sans outil, simplifiant ainsi les processus d'installation et de maintenance.

L'élément de type cartouche permet un remplacement rapide en ouvrant simplement le couvercle d'une seule touche.

Un mécanisme de verrouillage intégré assure que les composants restent sécurisés et ne se dispersent pas s'ils se relâchent pendant le fonctionnement sous pression positive.

Avec un boîtier transparent en nylon ou en polycarbonate transparent spécial, les utilisateurs peuvent facilement effectuer des inspections visuelles pour détecter toute contamination d'éléments.

Les options de filtration comprennent des éléments de 5 μm ou 10 μm, l'élément standard de 10 μm atteignant un taux de filtration efficace de 95%.

La conception compacte et légère est réalisée grâce à une construction en résine moulée, les modèles de la série ZFC100 pesant seulement 11,5 grammes.

Les modèles avec le suffixe B sont livrés avec un support de montage inclus, assurant une installation sécurisée dans divers paramètres.

Une large gamme de ports s'adapte aux tailles de tubes allant de ø4 à ø12 mm, ainsi qu'aux tubes de ø5/32′′ à ø3/8′′, offrant des options d'application polyvalentes.

Les débits varient de 10 à 100 L/min (ANR), ce qui rend ce produit adapté aux applications de circuits sous vide de petite à moyenne taille.

Les matériaux de tubes compatibles comprennent le nylon, le nylon souple, le polyuréthane et le polyuréthane souple, qui répondent à une variété de besoins industriels.

Le produit fonctionne efficacement dans une plage de température de 0 à 60°C et est conçu pour éviter la congélation dans des conditions typiques.

La résistance à la pression différentielle des éléments varie selon les séries, avec 0,15 MPa pour les séries ZFC10 et ZFC20, et 0,10 MPa pour la série ZFC05.

Paramètres techniques:

Applications:

La protection de l'aspirateur sous vide joue un rôle crucial dans la protection des systèmes sous vide en empêchant la pénétration de poussières et de particules dans le circuit sous vide.Cette protection permet d'éviter les dommages potentiels aux éjecteurs ou pompes, assurant la longévité et l'efficacité des équipements.

Dans les systèmes de pick-and-place, la filtration est essentielle sur les mains robotisées et les lignes d'aspiration de manutention de matériaux.Cette filtration garantit que les contaminants n'interfèrent pas avec la précision et la fiabilité des opérations du robot.

La fabrication de semi-conducteurs et d'électronique bénéficie de façon significative de la protection des circuits sous vide.L'assemblage de précision nécessite des environnements de vide propres pour maintenir des normes de production de haute qualité.

Dans l'assemblage automobile, l'adsorption sous vide est utilisée pour le transfert et la rétention des panneaux de carrosserie et de divers composants.Une protection et une filtration efficaces contre le vide sont essentielles pour maintenir une manipulation et un assemblage harmonieux.

L'industrie alimentaire et des équipements médicaux s'appuie sur la filtration sous vide lors de l'emballage, du traitement et de l'assemblage des dispositifs médicaux.Il est essentiel de garantir des circuits sous vide exempts de contamination pour satisfaire aux exigences d'hygiène et de sécurité.

Les machines d'impression utilisent le vide de retenue et la filtration de transfert pour maintenir une qualité d'impression précise et constante.

L'équipement de transfert automatique intègre une filtration pour protéger les générateurs de vide et les vannes dans les lignes de production automatisées.Cette protection est essentielle pour maintenir un fonctionnement ininterrompu et efficace.

Enfin, les circuits combinés de vide et de soufflage utilisent un seul filtre capable de gérer à la fois l'adsorption sous vide et la libération de pression positive.Cette filtration à double fonction simplifie la conception du système tout en maintenant une protection efficace.

Assistance et services:

Merci d'avoir choisi notre produit Cuve d'aspiration sous vide. Pour assurer des performances optimales et une longue durée de vie, veuillez suivre les directives ci-dessous pour le support technique et les services.

Installation: avant l'installation, inspecter la cuve d'aspiration pour détecter tout dommage ou débris visible.sans poussière ni graisseUne installation appropriée est cruciale pour une aspiration efficace et une tenue sûre.

Utilisation: Évitez d'exposer la coupe d'aspiration à des températures extrêmes ou à des produits chimiques agressifs, car ils peuvent dégrader le matériau et réduire la puissance d'aspiration.Utilisez la cuve d'aspiration dans la capacité de charge spécifiée pour éviter les dommages ou la défaillance.

Entretien: nettoyer régulièrement l'aspirateur à l'eau et au savon doux pour éliminer la saleté et les huiles susceptibles de nuire à l'aspiration.et le remplacer si nécessaire pour maintenir la sécurité et l'efficacité.

Solution aux problèmes: si la coupe d'aspiration ne tient pas, vérifiez la propreté de la surface, assurez-vous que la surface est non poreuse et lisse, et vérifiez que la coupe d'aspiration n'est pas endommagée ou déformée.Appliquez à nouveau la coupe d'aspiration en appuyant fermement pour éliminer les bulles d'air.

Garantie et réparation: Notre cuve à aspiration est livrée avec une garantie limitée contre les défauts de fabrication.Pour les services de réparation ou de remplacement, s'assurer que le produit est manipulé conformément aux directives de garantie.

Pour plus d'aide, veuillez consulter le manuel d'utilisation ou visitez notre site Web d'assistance pour des FAQ et des instructions détaillées.
