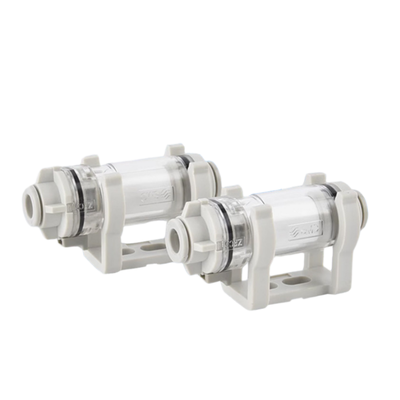

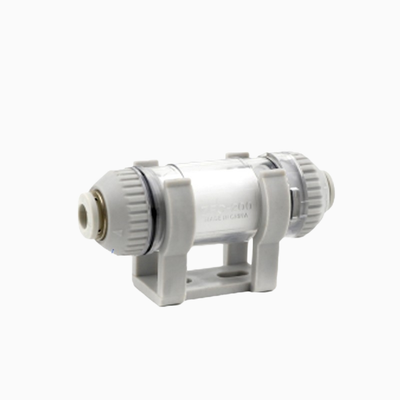

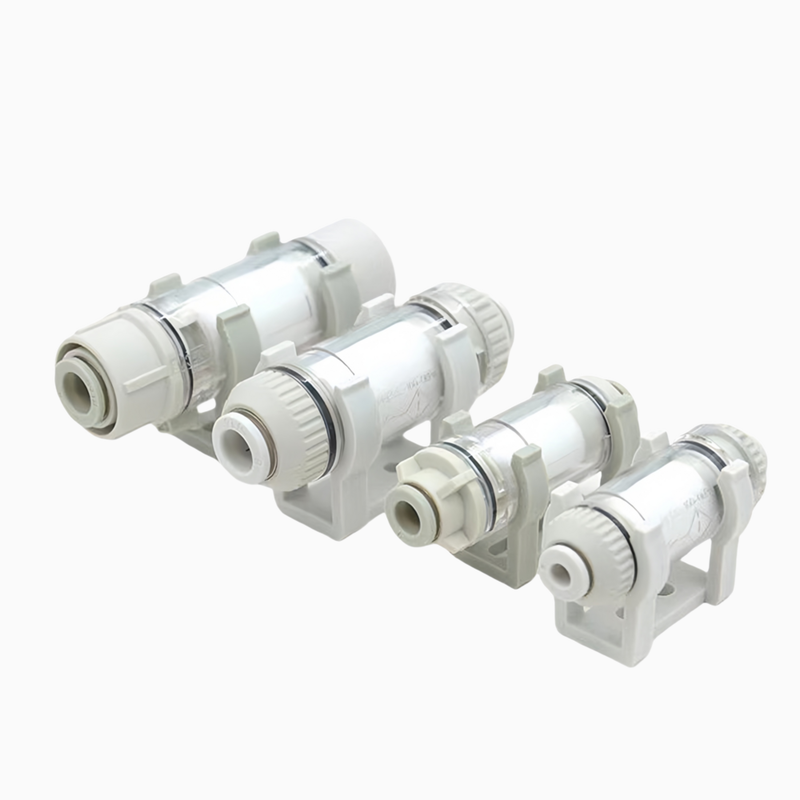

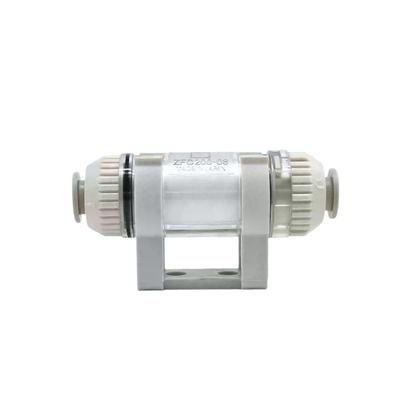

Filtre d'aspiration à pression négative SMC ZFC100-06B ZFC200-06B Raccord instantané à pression anti-dispersion Mécanisme de verrouillage Échange d'éléments sans outil pour pipeline auxiliaire pneumatique d'automatisation

Description du produit :

La série ZFC se compose de filtres d'aspiration d'air compacts en ligne, spécialement conçus pour protéger les équipements à vide contre la poussière, les particules et autres contaminants susceptibles de perturber le fonctionnement des circuits à vide pneumatiques. Ces filtres sont installés directement sur la ligne d'aspiration, positionnés entre le générateur de vide et la ventouse. Leur fonction principale est d'empêcher les débris de pénétrer dans les pompes à vide, les éjecteurs et les valves, améliorant ainsi la longévité et la fiabilité des composants essentiels du vide.

L'une des caractéristiques remarquables de la série ZFC est sa double fonctionnalité de pression. Une seule unité de filtration peut gérer efficacement les pressions de vide aussi basses que −100 kPa et les pressions positives jusqu'à 1,0 MPa. Cette polyvalence la rend idéale pour une utilisation dans des circuits combinés de vide et de soufflage sans nécessiter plusieurs unités de filtration. De plus, les raccords rapides permettent une connexion et une déconnexion rapides des tubes sans outils. L'élément de type cartouche est facilement remplaçable en ouvrant simplement le couvercle d'une seule touche, même lorsque le filtre reste connecté au système de tuyauterie.

La série ZFC prend en charge une gamme de tailles de ports, de ø4 mm à ø12 mm en unités métriques, ainsi que de ø5/32" à ø3/8" en unités impériales. Les débits recommandés varient entre 10 L/min et 100 L/min (ANR) dans des conditions de vide. Les options de filtration incluent des tailles de particules de 5 μm ou 10 μm, l'élément standard de 10 μm offrant une efficacité de filtration de 95%. Le boîtier transparent est fabriqué en nylon transparent spécial, certaines variantes étant dotées d'une option en polycarbonate en standard. Cette conception permet une inspection visuelle facile de l'élément filtrant pour détecter la contamination. De plus, les modèles avec le suffixe B sont équipés d'un support de montage pour assurer une installation sécurisée sur des panneaux ou des machines.

Caractéristiques :

Cette unité offre une double compatibilité avec les pressions positives et de vide, gérant efficacement les niveaux de vide jusqu'à −100 kPa et les pressions positives jusqu'à 1,0 MPa. Une telle polyvalence la rend adaptée à une large gamme d'applications.

Équipé de raccords rapides, l'appareil permet des connexions et déconnexions rapides des tubes sans outils, simplifiant les tâches d'installation et de maintenance. De plus, la conception de l'élément de type cartouche permet un remplacement rapide en ouvrant simplement le couvercle d'une seule touche, sans outils, même lorsque l'unité est connectée à la tuyauterie.

Un mécanisme de verrouillage est intégré pour empêcher la dispersion des composants s'ils sont desserrés pendant les opérations sous pression positive, garantissant la sécurité et la fiabilité. Le boîtier transparent, fabriqué en nylon transparent spécial ou en polycarbonate, permet une inspection visuelle facile de la contamination de l'élément sans avoir à démonter l'unité.

Les options de filtration comprennent des éléments de 5 μm ou 10 μm, l'élément standard de 10 μm offrant une efficacité de filtration de 95%. La construction compacte et légère utilise une résine moulée, et la série ZFC100 ne pèse que 11,5 grammes, ce qui la rend pratique pour divers environnements d'installation.

Les modèles avec le suffixe B sont livrés avec un support de montage pour fixer solidement l'unité lors de l'installation. Ce produit prend en charge une large gamme de ports, compatible avec les tubes métriques de ø4 à ø12 mm, ainsi qu'avec les tubes impériaux de ø5/32" à ø3/8".

Les débits varient de 10 à 100 L/min (ANR), ce qui rend cette unité idéale pour les circuits à vide de petite à moyenne taille. Elle prend en charge une variété de matériaux de tubes, y compris le nylon, le nylon souple, le polyuréthane et le polyuréthane souple, améliorant son adaptabilité.

La plage de température de fonctionnement est de 0 à 60°C, garantissant un fonctionnement correct sans risque de gel. La résistance différentielle de pression de l'élément est de 0,15 MPa pour les séries ZFC10 et ZFC20, et de 0,10 MPa pour la série ZFC05.

Paramètres techniques :

Applications :

La protection des ventouses joue un rôle crucial en empêchant la poussière et les particules de pénétrer dans le système de vide. Cette protection permet d'éviter des dommages potentiels aux composants sensibles tels que les éjecteurs et les pompes, garantissant la longévité et la fiabilité de l'équipement.

Dans les systèmes de prélèvement et de placement, la filtration est essentielle sur les mains robotiques et les lignes d'aspiration de manutention. Cette filtration permet de maintenir la propreté et l'efficacité des lignes de vide, contribuant à un fonctionnement précis et efficace dans les processus automatisés.

Les industries de fabrication de semi-conducteurs et d'électronique dépendent fortement de la protection des circuits à vide. La filtration par vide est essentielle lors de processus tels que le prélèvement de puces, la manipulation de lentilles optiques et l'assemblage de précision, où même une contamination mineure peut affecter la qualité et les performances du produit.

L'assemblage automobile bénéficie des techniques d'adsorption par vide pour le transfert et la rétention des panneaux de carrosserie et des composants. Une filtration appropriée garantit le bon fonctionnement des circuits à vide, réduisant les temps d'arrêt et améliorant la précision de l'assemblage.

Dans les secteurs de l'alimentation et des équipements médicaux, la filtration par vide est utilisée lors de l'emballage, du traitement et de l'assemblage d'appareils médicaux. Cette filtration protège les circuits à vide contre les contaminants, maintenant ainsi les normes d'hygiène et l'intégrité du produit.

Les machines d'impression utilisent des systèmes de maintien par vide et une filtration de transfert pour sécuriser les matériaux et assurer un fonctionnement fluide. Une filtration par vide efficace évite les obstructions et les dommages, améliorant les performances de la machine.

Les équipements de transfert automatique bénéficient de la filtration par vide en protégeant les générateurs de vide et les valves utilisés dans les lignes de production automatisées. Cette protection prolonge la durée de vie de l'équipement et maintient un fonctionnement constant.

Pour les systèmes qui combinent des circuits de vide et de soufflage, un seul filtre est capable de gérer à la fois l'adsorption par vide et la libération sous pression positive. Cette filtration à double fonction simplifie la conception du système tout en maintenant un contrôle efficace de la contamination.
