Description du produit :
Les clapets anti-retour IMI Norgren sont des composants pneumatiques unidirectionnels en ligne de haute qualité, conçus pour permettre à l'air comprimé de circuler librement dans une direction tout en empêchant totalement tout reflux inverse dans les systèmes pneumatiques. Cette gamme de produits comprend quatre familles principales pour répondre aux divers besoins industriels.

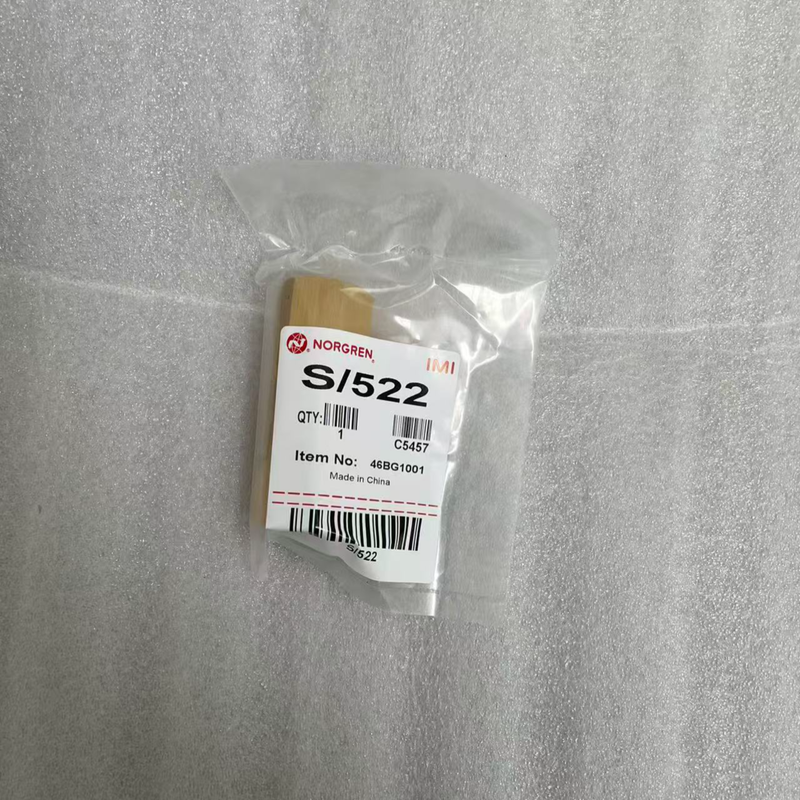

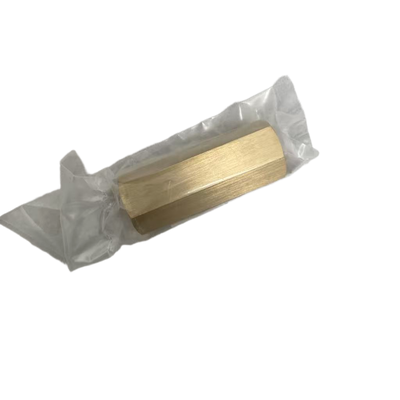

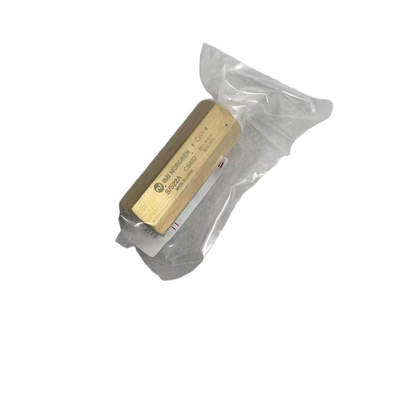

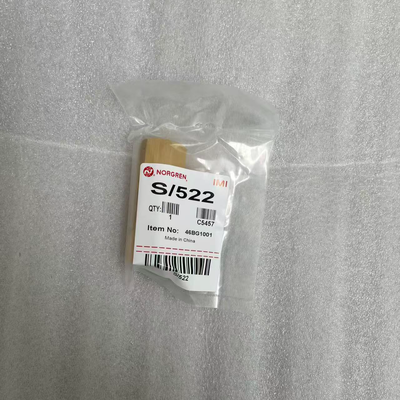

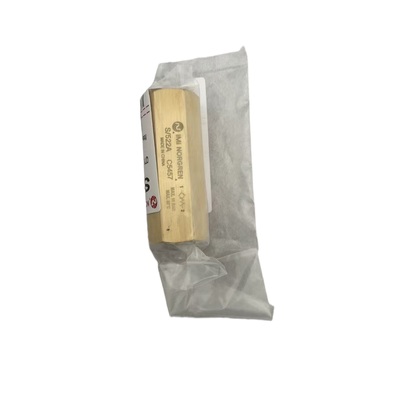

La première famille, la série robuste S/520-S/532, est dotée de corps en laiton robustes conçus pour résister aux environnements industriels à haute pression jusqu'à 16 bars. Ces clapets sont proposés avec des options de filetage G et NPT, et une variante haute température est disponible avec des joints FPM supportant des températures de fonctionnement jusqu'à +150°C.
Ensuite, les clapets anti-retour à emboîter T50P offrent une connexion de tube à connexion rapide adaptée aux tubes de diamètre extérieur (OD) allant de 4 à 12 mm. Ces clapets supportent des conditions de vide jusqu'à -0,9 bar et ont une pression d'amorçage ultra-faible entre 0,03 et 0,05 bar. Leur conception assure une installation rapide et facile sur le terrain sans nécessiter de scellement de filetage.
Les clapets anti-retour en ligne T55 sont fabriqués en aluminium léger sans silicone, avec une faible pression d'amorçage de 0,05 bar. Leur taille compacte les rend idéaux pour une installation dans des espaces restreints. Ces clapets peuvent fonctionner à des pressions allant jusqu'à 10 bars et sont disponibles dans des tailles de ports allant de G1/8 à G1/2.
Enfin, le T60 Air Fuse est une vanne de sécurité spécialisée unidirectionnelle à arrêt automatique en cas de surdébit. Il coupe immédiatement le flux d'air en cas de rupture de tuyau ou de fuite importante et se réinitialise automatiquement une fois le défaut éliminé. Cette vanne offre une protection critique pour les tuyaux flexibles et est conforme aux normes de sécurité pneumatique industrielles.
Tous les clapets anti-retour Norgren sont destinés à être utilisés avec de l'air comprimé filtré, qu'il soit lubrifié ou non. Ils subissent des tests rigoureux conformément à la norme ISO-6358 et sont largement utilisés dans les circuits pneumatiques d'automatisation d'usine pour garantir un fonctionnement fiable et efficace.
Caractéristiques :
✅ Plusieurs options de séries sont disponibles pour répondre aux divers besoins des applications. Celles-ci comprennent la série filetée robuste S/520-S532, le type à emboîter T50P, le T55 compact et le modèle Air-Fuse de sécurité T60.
✅ Les produits supportent une large plage de pression de fonctionnement, allant d'un vide de -0,9 bar jusqu'à une pression maximale de 16 bar, assurant une polyvalence dans différentes conditions de travail.
✅ Conçus avec une faible pression d'amorçage de seulement 0,03 bar, ils offrent une résistance minimale à l'écoulement à l'ouverture, ce qui contribue à un fonctionnement efficace et réactif.
✅ Divers types de connexions sont proposés, y compris des raccords filetés G et NPT ainsi que des connexions de tube à emboîter pour des diamètres extérieurs de 4 à 12 mm, permettant une intégration facile dans les systèmes existants.
✅ Les options de matériaux comprennent des corps robustes en laiton et en aluminium, complétés par des joints NBR en standard, avec des joints FPM en option disponibles pour les applications à haute température.
✅ La plage de température pour les modèles standard s'étend de -20°C à +80°C, tandis que la série S offre une capacité haute température en option jusqu'à +150°C pour les environnements plus exigeants.
✅ Le T60 Air-Fuse offre une protection contre l'éclatement des tuyaux avec une fonction de réinitialisation automatique et une conception de sécurité inviolable, améliorant la fiabilité et la sécurité pendant le fonctionnement.
✅ L'installation est simple avec une conception à montage en ligne simple, dotée d'une structure compacte qui offre une grande fiabilité et une longue durée de vie.
✅ Ces composants sont compatibles avec l'air comprimé filtré et les gaz inertes (spécifiquement pour le T60), et ils peuvent être utilisés avec des milieux d'air lubrifiés et non lubrifiés.
Paramètres techniques :
| Modèle T55 |
Filetage G/NPT G1/8–G1/2 |
| Plage de température |
−20~+80°C |
| Modèle S/520–S532 |
Filetage G/NPT G1/8–G1 |
| T60 Air Fuse |
Filetage G/NPT G1/4–G1½ |
| Matériau du corps |
Laiton / Aluminium / Aluminium + Laiton interne |
| Modèle T50P |
Tube à emboîter OD4–12 mm |
Applications :
L'automatisation industrielle d'usine repose fortement sur les circuits de commande pneumatique pour garantir un fonctionnement efficace et fiable. Ces systèmes font partie intégrante de la gestion de divers processus automatisés dans les environnements de fabrication.
La technologie pneumatique est largement appliquée dans les machines-outils, les machines d'emballage et les équipements textiles, où un contrôle précis et réactif est essentiel. Ces applications bénéficient de la flexibilité et de la puissance offertes par les systèmes pneumatiques.
Dans le domaine de la robotique, les actionneurs pneumatiques constituent une partie essentielle de la boucle d'actionnement, y compris des fonctionnalités telles que la prévention du reflux des cylindres pour maintenir l'intégrité et les performances du système.
La protection des composants essentiels tels que les compresseurs, les sécheurs d'air et les unités de préparation d'air est vitale pour maintenir la longévité du système et éviter les temps d'arrêt. Des mécanismes de protection spécialisés aident à protéger ces éléments contre les dommages.
La sécurité est une priorité dans les systèmes pneumatiques, et l'utilisation de dispositifs tels que le T60 Air Fuse est obligatoire pour prévenir les dangers liés à la rupture des tuyaux d'air flexibles. Cette mesure de sécurité contribue à assurer la protection de l'opérateur et la fiabilité du système.
Les équipements de convoyage et les systèmes pneumatiques de manutention utilisent ces technologies de contrôle pour optimiser l'efficacité du mouvement et du traitement dans divers environnements industriels.
Les applications supplémentaires comprennent les chaînes de montage automobile et les machines d'impression, où les circuits pneumatiques jouent un rôle clé dans l'automatisation des tâches répétitives avec précision et rapidité.
Les circuits pneumatiques à vide, tels que ceux de la série T50P, offrent des fonctionnalités spécialisées pour les applications nécessitant des environnements à vide contrôlé dans les processus industriels.
Support et services :
Norgren fournit un support technique et des services complets pour sa gamme de vannes solénoïdes afin d'assurer des performances optimales et la satisfaction du client. Notre équipe d'experts offre une assistance pour la sélection des produits, des conseils d'installation, le dépannage et des recommandations de maintenance adaptées aux exigences de votre application.
Nous fournissons une documentation technique détaillée, y compris des fiches techniques, des schémas de câblage et des manuels d'installation, pour faciliter l'intégration et le fonctionnement transparents des vannes solénoïdes Norgren. De plus, notre support comprend une réponse rapide aux demandes techniques, aidant à résoudre les problèmes efficacement et à minimiser les temps d'arrêt.
Norgren propose également des solutions de service personnalisées, y compris un support sur site, des sessions de formation et des programmes de maintenance préventive, conçus pour prolonger la durée de vie de vos vannes solénoïdes et améliorer la fiabilité du système. Notre engagement est de fournir un support de haute qualité et fiable pour maximiser la valeur de vos produits Norgren.
Pour toute assistance supplémentaire, veuillez consulter le site Web de Norgren ou les distributeurs autorisés pour accéder aux outils logiciels, aux mises à jour du firmware et aux dernières informations sur les produits pertinents pour vos besoins en vannes solénoïdes.
Emballage et expédition :
La vanne solénoïde Norgren est emballée de manière sécurisée pour assurer sa protection pendant le transport. Chaque vanne est emballée individuellement dans une boîte robuste et résistante à la corrosion avec des matériaux de rembourrage adéquats pour éviter les dommages dus aux chocs et aux vibrations. L'emballage comprend un étiquetage clair avec les détails du produit, le numéro de modèle et les instructions de manipulation pour faciliter l'identification et une manipulation sûre.
Pour l'expédition, les vannes solénoïdes Norgren sont expédiées à l'aide de transporteurs fiables avec des options de suivi pour garantir une livraison rapide. Plusieurs unités sont palettisées et filmées pour maintenir la stabilité pendant le transport. Toutes les expéditions sont conformes aux réglementations et normes d'expédition internationales pour garantir que le produit arrive dans des conditions optimales à l'emplacement du client.
