Description du produit:
Les soupapes de non-retour IMI Norgren sont des composants pneumatiques unidirectionnels en ligne haut de gamme conçus pour permettre un débit libre d'air comprimé dans un sens,tout en empêchant complètement tout reflux inverse dans les circuits pneumatiquesCette gamme de produits comprend quatre familles principales, chacune adaptée à des applications et conditions d'exploitation spécifiques.
La première famille, la série S/520-S/532 en laiton lourd, présente des corps en laiton robustes adaptés aux environnements industriels à haute pression jusqu'à 16 bar.Ces vannes sont livrées avec des options de fil G et NPT et offrent une variante à haute température avec des joints FPM qui peuvent résister à des températures allant jusqu'à + 150 °C.
Ensuite, les soupapes de non-retour T50P utilisent une conception de tube à raccordement rapide compatible avec des tubes de diamètre extérieur allant de 4 à 12 mm. Elles supportent des conditions de vide aussi basses que -0.9 bar et ont une pression de fissuration ultra-faible entre 0.03 et 0.05 bar. Leur conception permet une installation rapide et simple sans avoir besoin d'étanchéité des fils.

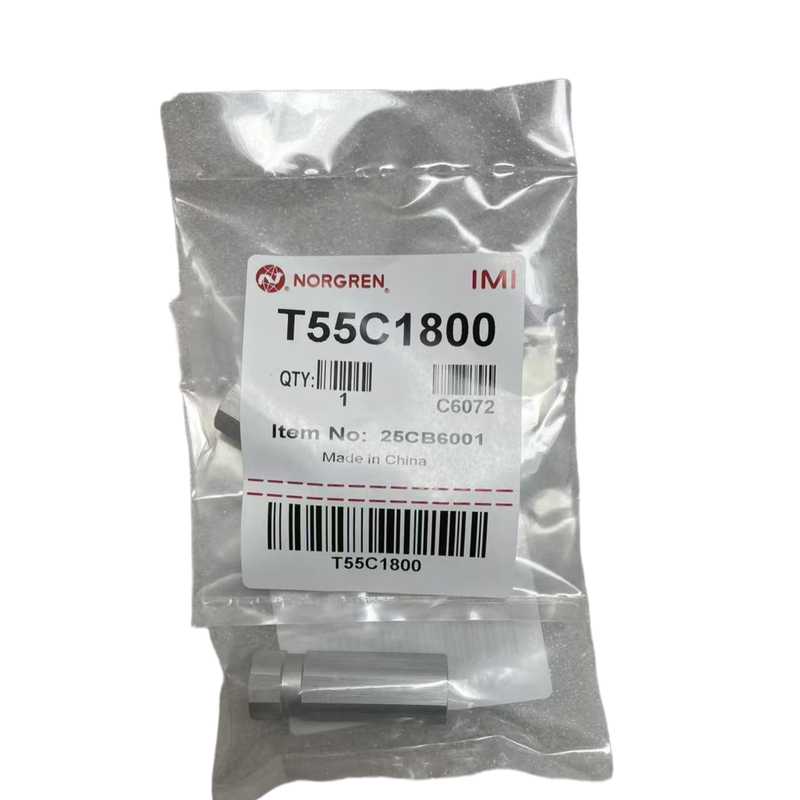

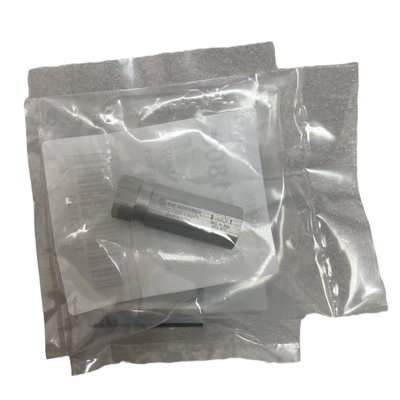

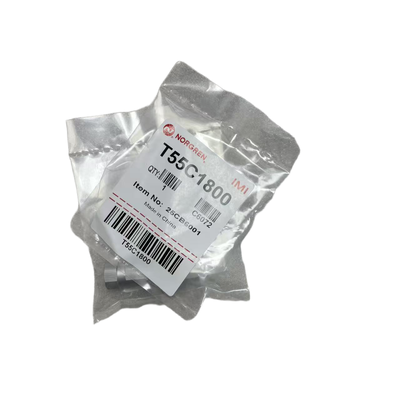

La soupape de non-retour en ligne T55 est une soupape de freinage légère et compacte construite avec un corps en aluminium sans silicone.05 bar et est idéal pour les installations avec un espace limitéCette vanne peut fonctionner à des pressions allant jusqu'à 10 bar et est disponible en port de taille allant de G1/8 à G1/2.
Enfin, le T60 Air Fuse est une soupape de sécurité à arrêt automatique à débit excessif unidirectionnelle unique.Il arrête automatiquement le débit d'air en cas de rupture du tuyau ou de fuite importante et se réinitialise une fois la faute corrigéeCette soupape est conçue pour une protection de sécurité flexible des tuyaux et est conforme aux réglementations de sécurité pneumatique industrielle.
Toutes les vannes de non-retour Norgren sont destinées à être utilisées avec de l'air comprimé filtré, lubrifié ou non.Chaque vanne est soumise à des tests rigoureux selon la norme ISO-6358 et est largement utilisée dans les circuits pneumatiques d'automatisation d'usine.
Caractéristiques:
Notre gamme de produits comprend plusieurs séries d'options pour répondre à divers besoins.
Conçu pour fonctionner efficacement sous une large gamme de pressions, le système supporte des pressions sous vide aussi basses que -0,9 bar et peut supporter une pression maximale allant jusqu'à 16 bar.
Avec une basse pression de fissuration à partir de seulement 0,03 bar, les vannes assurent une résistance minimale lors de l'ouverture, permettant un contrôle de débit en douceur et efficace.
Une variété de types de connexions est disponible, y compris les options en filetage G et NPT ainsi que les connexions de tubes enfoncés compatibles avec des diamètres extérieurs allant de 4 à 12 mm.
Les matériaux utilisés dans la construction offrent également une certaine souplesse, avec des carrosseries en laiton ou en aluminium.Les options d'étanchéité comprennent les joints NBR standard et les joints FPM optionnels conçus pour les applications à haute température.
La plage de température pour les modèles standard va de -20°C à +80°C, tandis que les variantes de la série S offrent une capacité étendue à haute température jusqu'à +150°C.
Doté du fusible d'air T60, le système offre une protection contre les éclats de tuyau avec une fonction de réinitialisation automatique, incorporant une conception de sécurité à l'épreuve de toute manipulation pour une sécurité accrue.
L'installation est simple grâce à sa conception simple de montage en ligne, la structure compacte assure une fiabilité élevée et une longue durée de vie,ce qui le rend idéal pour diverses applications industrielles.
La compatibilité des supports comprend l'air comprimé filtré, les gaz inertes (spécifiquement pour les modèles T60) et l'air lubrifié et non lubrifié,offrant un fonctionnement polyvalent dans différents environnements.
Paramètres techniques:
| Modèle |
S/520-S532 |
| Type de fil |
Le fil G/NPT G1/8-G1 |
| Plage de température |
-20 à +80°C |
| Modèle T55 |
Le fil G / NPT G1/8-G1/2 |
| Matériau du corps |
Lumière / Aluminium / Aluminium + Lumière interne |
| Fuseau à air modèle T60 |
Le fil G / NPT G1/4-G11⁄2 |
| Modèle T50P |
Tubes de poussée OD4‐12 mm |
Applications:
L'automatisation industrielle d'usine repose souvent sur des circuits de contrôle pneumatiques pour améliorer l'efficacité et la précision dans divers processus.Ces systèmes font partie intégrante des industries telles que la fabrication et l'emballage., où les solutions pneumatiques automatisées améliorent la productivité.
La technologie pneumatique est largement utilisée dans les machines-outils, les machines d'emballage et les équipements textiles.les rendant essentiels dans les environnements de production à grande vitesse.
Les systèmes robotiques intègrent des actionneurs pneumatiques pour contrôler le mouvement avec précision.Ces boucles comprennent souvent des mécanismes tels que la prévention du contre-écoulement du cylindre pour assurer un fonctionnement en douceur et en toute sécurité sans renversement involontaire.
Pour maintenir des performances optimales, les composants tels que les compresseurs, les séchoirs à air et les unités de préparation de l'air nécessitent une protection spéciale.L'entretien et la protection adéquats de ces unités contribuent à prolonger leur durée de vie et à prévenir les pannes du système.
La sécurité est primordiale dans les systèmes pneumatiques, en particulier en ce qui concerne les tuyaux d'air flexibles.minimiser les risques pour les équipements et le personnel.
Les équipements de transport et les systèmes de manutention utilisent souvent la technologie pneumatique en raison de sa propreté et de son efficacité.Ces systèmes simplifient les opérations dans diverses industries en fournissant une puissance pneumatique fiable et contrôlable.
Dans les chaînes d'assemblage automobile et les machines d'impression, les systèmes pneumatiques jouent un rôle crucial: ils permettent de contrôler la force et la vitesse de façon constante, ce qui est essentiel pour des tâches d'assemblage et d'impression de précision.
Les circuits pneumatiques sous vide, tels que ceux de la série T50P, prennent en charge les applications nécessitant une aspiration et un contrôle sous vide.leur utilisation dans les procédés industriels spécialisés.
Assistance et services:
Les produits Norgren sont soutenus par une équipe dédiée d'experts techniques engagés à fournir une assistance complète tout au long du cycle de vie du produit.Nos services de support technique incluent des conseils pour la sélection des produits, conseils d'installation, aide au dépannage et recommandations de maintenance pour assurer une performance et une fiabilité optimales.
Nous offrons une documentation détaillée du produit, y compris des fiches de données, des manuels d'installation et des notes d'application pour aider les utilisateurs à comprendre et à utiliser efficacement nos soupapes électromagnétiques.Notre équipe de support peut vous aider avec des demandes de personnalisation et des exigences d'application spéciales pour répondre à des besoins opérationnels spécifiques.
Norgren fournit des services d'entretien et de réparation autorisés pour prolonger la durée de vie de vos soupapes électromagnétiques et minimiser les temps d'arrêt.Notre réseau mondial assure la disponibilité en temps opportun des pièces de rechange et des composants de remplacement, en maintenant l'efficacité de vos systèmes.
Des séances de formation et des ateliers sont également disponibles pour éduquer les utilisateurs sur les pratiques correctes de manipulation, d'installation et d'entretien des soupapes électromagnétiques Norgren,améliorer la sécurité et les performances de vos opérations.
Norgren s'engage à fournir des produits de haute qualité, soutenus par un support technique réactif et compétent, afin d'assurer la satisfaction et le succès de ses clients.
