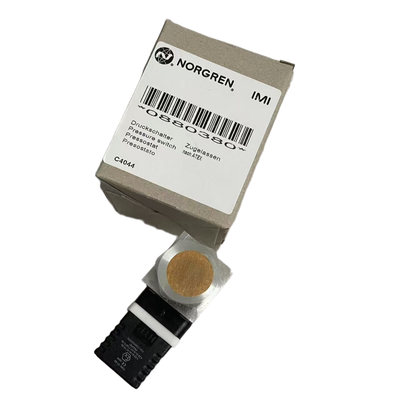

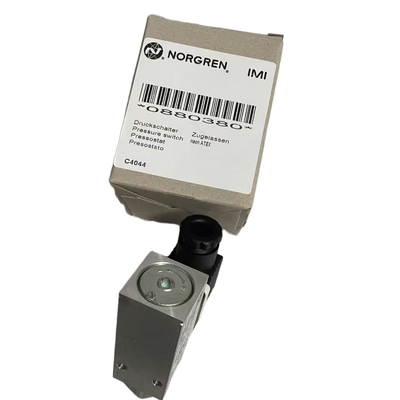

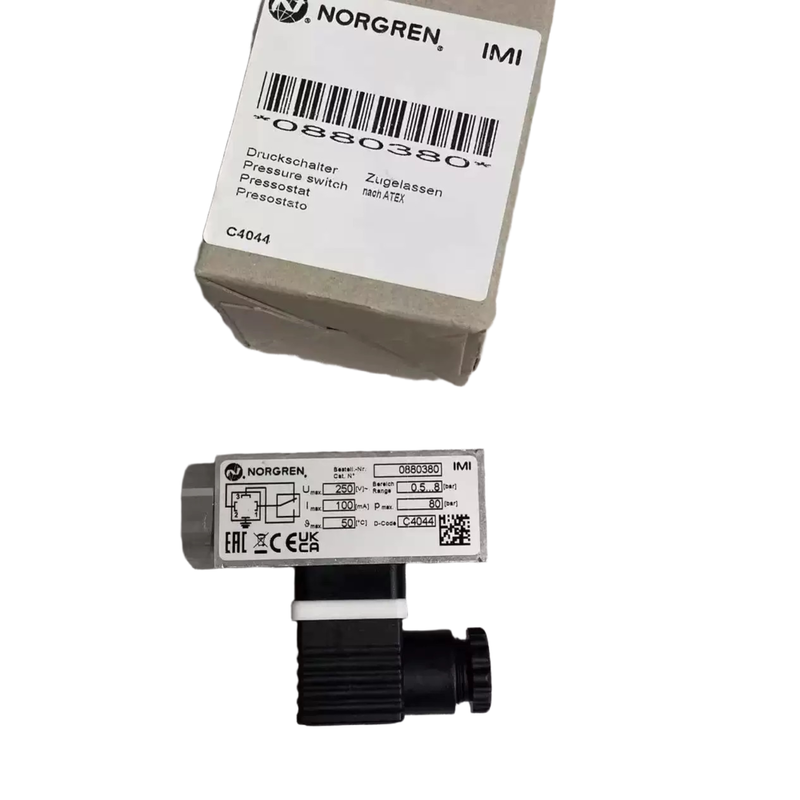

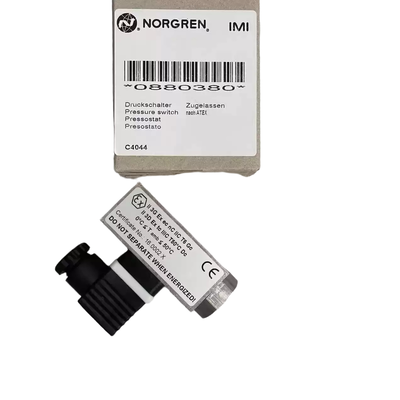

Description du produit :
Le NORGREN Série 18D (Modèle 0880 / 0881) est un pressostat pneumatique électromécanique qui repose sur un mécanisme actionné par diaphragme. C'est un moniteur de pression bien établi, largement utilisé dans l'automatisation industrielle pour des applications telles que les alarmes de pression, les interverrouillages et le contrôle de boucle. Fabriquée par IMI Norgreen, cette série est conçue pour gérer des pressions de vide allant jusqu'à 30 bars et offre de multiples configurations de raccords, y compris des options de montage G1/4, 1/4 NPT et à bride.
Les utilisateurs peuvent choisir entre deux types de connexions électriques : un connecteur DIN EN 175301-803 Forme A ou un connecteur M12×1 conforme aux normes IEC 947-5-2. De plus, des versions sans LABS et des modèles à corps en laiton spécialement conçus pour le service de l'eau sont disponibles. Ces variantes permettent au pressostat de fonctionner efficacement avec des gaz neutres, des liquides et des milieux à base d'eau dans une variété d'environnements de travail.
L'appareil est équipé d'un micro-interrupteur à contacts plaqués or certifié UL et CSA, garantissant un fonctionnement fiable et intrinsèquement sûr. Il est capable de supporter des charges de vibration allant jusqu'à 15 g et offre une durée de vie mécanique allant jusqu'à 10 millions de cycles de commutation, offrant une excellente répétabilité. Le boîtier standard est en alliage d'aluminium, tandis que les modèles destinés aux applications d'eau utilisent un boîtier en laiton. Les options de joints d'étanchéité comprennent des matériaux NBR et FPM, et l'indice de protection maximal contre l'intrusion est IP67, ce qui rend le pressostat adapté aux conditions d'usine difficiles.
Lorsque la pression du système atteint le point de consigne désigné, le micro-interrupteur SPDT déclenche un signal électrique. Ce signal peut être utilisé pour des fonctions d'interverrouillage de machine, des indications d'alarme et le contrôle marche/arrêt dans les machines pneumatiques, les circuits hydrauliques et les équipements de traitement de l'eau.
Remarque : Il est recommandé de positionner les points de consigne près du milieu de la plage de pression. Ne pas dépasser la pression nominale indiquée sur la plaque signalétique du produit. Pour les circuits avec des charges inductives, une protection anti-étincelles est nécessaire. Les connecteurs sont vendus séparément ; les fiches DIN ou M12 ne sont pas incluses.
Caractéristiques :
Découvrez la qualité authentique de NORGREN IMI avec la série complète 18D-0880, qui offre une large sélection de plages de pression et d'options de raccords pour s'adapter à diverses applications.
Cette série est dotée d'une technologie à actionnement par diaphragme, capable de gérer une plage de pression de fonctionnement de -1 à 30 bars (-14 à 435 psi), avec une tolérance de surpression maximale de 80 bars.
Équipés d'un micro-interrupteur à contacts plaqués or, ces appareils sont homologués UL et CSA et offrent une durée de vie mécanique impressionnante allant jusqu'à 10⁷ cycles de commutation.
Conçus pour résister aux environnements difficiles, ils offrent une résistance élevée aux vibrations jusqu'à 15 g et prennent en charge un fonctionnement intrinsèquement sûr pour une fiabilité accrue.
Les indices de protection contre l'intrusion sont IP65 pour les connecteurs DIN et IP67 pour les connexions M12×1, garantissant une protection efficace contre la poussière et l'eau.
Compatibles avec les gaz et liquides neutres et non inflammables, cette gamme comprend une variante à corps en laiton dédiée optimisée pour le service de l'eau, et peut gérer des fluides avec des viscosités allant jusqu'à 1000 mm²/s.
Les pressostats émettent un signal via une configuration SPDT avec une hystérésis fixe et permettent des positions d'installation flexibles sans restrictions.
Les matériaux des joints d'étanchéité peuvent être choisis entre NBR et FPM, avec des versions sans LABS disponibles pour couvrir une plage de pression de vide complète.
Deux options d'interface électrique sont proposées : DIN EN175301-803 Forme A et M12×1 IEC947-5-2, offrant des choix de connectivité polyvalents.
Paramètres techniques :
| Indice de protection |
IP65 (DIN) |
| Taille du raccord |
G1/4, 1/4 NPT, Montage à bride |
| Pression de fonctionnement |
-1 … 30 Bar (-14 … 435 Psi) |
| Actionnement |
Type diaphragme |
| Série |
Série 18D, Famille de modèles 0880 / 0881 |
| Marque |
IMI NORGREN |
Applications :
Les systèmes de surveillance et d'alarme de pression jouent un rôle crucial dans l'automatisation pneumatique industrielle. Ces systèmes garantissent que les niveaux de pression restent dans des limites sûres, aidant à prévenir les accidents et les dommages aux machines en fournissant des alertes en temps opportun.
De plus, la protection par interverrouillage de pression est essentielle pour la sécurité des compresseurs et des pompes à vide. En surveillant les conditions de pression, ces interverrouillages aident à éviter les défauts de fonctionnement et à améliorer la fiabilité de l'équipement.
Les systèmes hydrauliques à fluide bénéficient grandement des mécanismes de rétroaction de signal de pression. Ces signaux de rétroaction permettent un contrôle et un réglage précis des opérations hydrauliques, garantissant un fonctionnement fluide et efficace du système.
Les appareils de traitement et d'approvisionnement en eau, en particulier ceux utilisant des variantes à corps en laiton pour le service de l'eau, utilisent une surveillance de pression spécialisée pour maintenir l'intégrité du système et garantir une qualité constante du débit d'eau.
La détection de pression est également largement appliquée dans les machines d'emballage, les machines-outils et les équipements de convoyage. Une mesure de pression précise dans ces machines garantit la sécurité opérationnelle et améliore la productivité en permettant une réponse rapide aux fluctuations de pression.
Les alarmes de surpression combinées aux commandes de démarrage/arrêt de machine sont des composants vitaux dans les pipelines industriels de fluides. Ces fonctions protègent les pipelines contre les surtensions de pression et permettent un contrôle automatisé des machines en fonction des conditions de pression.
Enfin, la surveillance et le contrôle du vide servent les machines à usage général en maintenant des niveaux de vide optimaux. Une régulation efficace du vide contribue à préserver le fonctionnement de la machine et à prévenir les défaillances potentielles.
