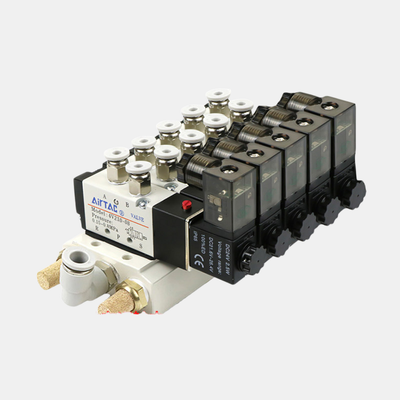

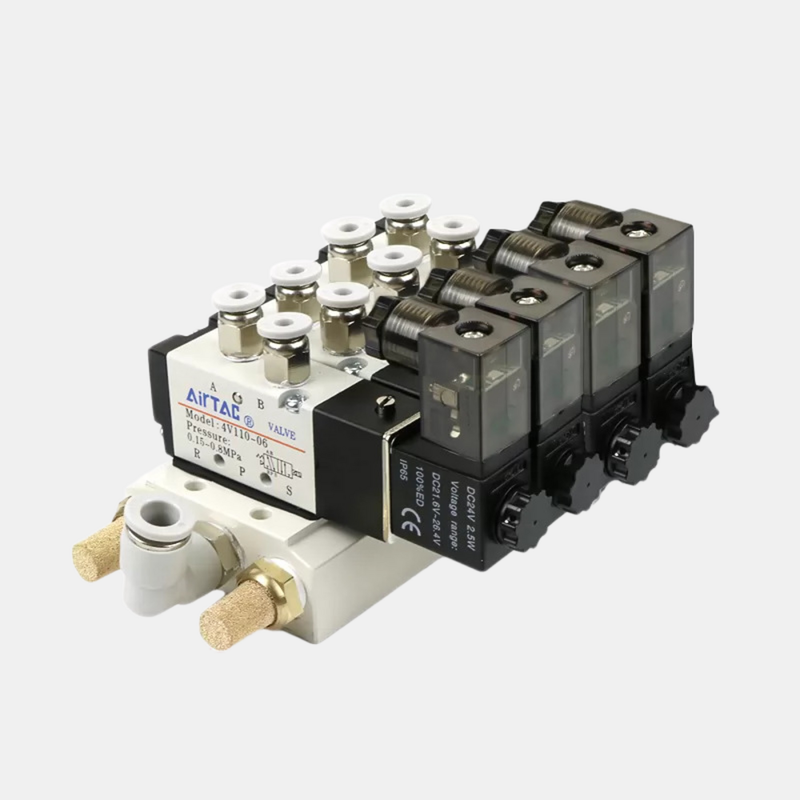

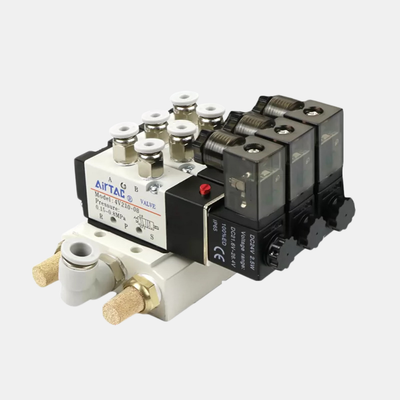

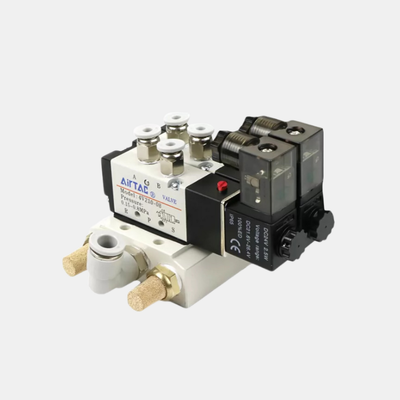

Kit de distributeur de vanne solénoïde multi-station Airtac 4V310-08 2 / 3 / 4 / 5 / 6 positions Groupe de vannes intégré pour circuit pneumatique multicanal

Description du produit :

La série 4V offre une sélection polyvalente de distributeurs pneumatiques à solénoïde 5/2 voies à commande pilote, comprenant des bobines de remplacement individuelles et des kits de montage multi-stations pré-assemblés. Ces produits sont méticuleusement conçus pour assurer un contrôle directionnel fiable de l'air comprimé dans les systèmes d'automatisation industrielle. La série prend en charge une gamme de tailles de ports allant de M5 et 1/8″ à 1/2″, avec des sections transversales efficaces allant de 12 mm² à 50 mm². De plus, les coefficients de débit (Cv) varient de 0,56 à 2,80, répondant aux différentes dimensions d'actionneurs et aux exigences de vitesse.

Les distributeurs de cette série sont disponibles en unités complètes à simple ou double solénoïde, en corps de distributeur destinés à l'intégration ou au remplacement sur montage, et en bobines de remplacement individuelles compatibles avec les sources d'alimentation AC220V ou DC24V, idéales pour la maintenance sur site. Les kits de montage multi-stations sont préconfigurés avec 2 à 10 stations pour les modèles 4V210-08 et 4V110-06. Il existe également des kits spécialisés pour les séries 4V310-08 et 4V310-10. Cette conception de montage intégrée simplifie le processus d'installation en consolidant plusieurs distributeurs sur une base robuste, économisant un espace précieux dans les armoires de commande compactes. Elle dispose également de ports d'alimentation et d'échappement centralisés, ce qui minimise le besoin de raccords externes et réduit les fuites potentielles par rapport à un câblage de distributeurs séparés. De plus, la conception de câblage indépendant des stations permet la combinaison de tensions AC et DC au sein d'un même bloc de montage, offrant une grande flexibilité pour les systèmes qui intègrent des commandes PLC avec des stations de sécurité manuelles.

Construit en alliage d'aluminium durable, le corps du distributeur utilise une structure à colonne coulissante qui assure une étanchéité parfaite et un fonctionnement réactif. Son alésage interne est usiné avec précision pour réduire les niveaux de friction, ce qui entraîne une faible pression de démarrage et prolonge la durée de vie du distributeur. Notamment, ces distributeurs ne nécessitent pas de lubrification à l'huile ; cependant, si de l'air lubrifié est utilisé, il doit être fourni en continu (lubrifiant ISO VG32 ou équivalent recommandé). Une fonction de commande manuelle est standard, facilitant l'installation et les tests sans nécessiter d'alimentation électrique. Les bobines sont classées IP65 pour la protection et ont une consommation d'énergie d'environ 3 VA pour les variantes AC ou 3 W pour les versions DC, selon le modèle.

La plage de pression de fonctionnement standard pour les distributeurs de la série 4V s'étend de 0,15 à 0,8 MPa (21 à 114 psi), avec une pression d'épreuve maximale de 1,2 MPa (175 psi). Ces distributeurs sont également conçus pour fonctionner de manière fiable dans une plage de température de -20°C à +70°C, ce qui les rend adaptés à une large gamme d'environnements industriels.

Caractéristiques :

Les options de taille de port vont de M5 et 1/8″ à 1/2″, accueillant une variété de modèles, y compris les séries 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 et 4V410-15. Cette gamme assure la compatibilité sur plusieurs applications.

Conçu comme un distributeur de commande directionnelle piloté par pilote 5/2 voies, il offre des capacités de commutation fiables adaptées aux vérins à double effet et aux actionneurs pneumatiques. Les utilisateurs peuvent choisir entre des configurations à simple et double solénoïde, où les versions à double solénoïde disposent d'une fonction de mémoire pour maintenir la position.

Pour des options d'installation plus flexibles, une version corps de distributeur seul est disponible, idéale pour l'intégration sur montage ou les scénarios de remplacement où les bobines et le câblage sont préexistants. De plus, des bobines de remplacement individuelles en AC220V et DC24V sont proposées pour un entretien pratique sur site sans avoir à remplacer l'ensemble du distributeur.

Les kits de montage multi-stations sont pré-assemblés dans des configurations allant de 2 à 10 stations, spécifiquement conçus pour les modèles tels que 4V210-08 et 4V110-06, avec des kits supplémentaires prenant en charge les modèles 4V310-08 et 4V310-10. Ces kits aident à réduire l'espace d'installation et à raccourcir considérablement le temps d'assemblage.

Une base de montage intégrée simplifie encore l'installation en consolidant plusieurs distributeurs sur une base robuste unique, qui dispose de ports d'alimentation et d'échappement centralisés. Le câblage indépendant sur chaque station permet le mélange des tensions sur un bloc de montage compact, permettant aux tensions AC et DC de coexister efficacement.

Construit en alliage d'aluminium durable, le corps du distributeur est léger mais robuste, adapté aux environnements industriels exigeants. La structure à colonne coulissante assure une excellente étanchéité et une réponse très sensible avec une friction minimale.

Le distributeur fonctionne sans lubrification, simplifiant les procédures de maintenance et prévenant la contamination par brouillard d'huile, ce qui est essentiel dans les environnements de transformation alimentaire ou d'assemblage électronique. Une commande manuelle est incluse en standard pour aider à l'installation, au débogage et aux opérations d'urgence.

Les bobines sont protégées selon les normes IP65, ce qui les rend étanches à la poussière et résistantes aux jets d'eau, garantissant des performances fiables dans des conditions difficiles. La plage de pression de fonctionnement s'étend de 0,15 à 0,8 MPa, adaptée à un large éventail de systèmes pneumatiques industriels, tandis qu'une pression d'épreuve de 1,2 MPa offre une marge de sécurité contre les surtensions de pression.

Enfin, le distributeur est conçu pour fonctionner efficacement dans une large plage de température de -20°C à +70°C, répondant aux exigences typiques de température ambiante industrielle.

Paramètres techniques :

Applications :

Personnalisation :

AirTac propose des solutions personnalisées de distributeurs pneumatiques à solénoïde G1/4 avec le numéro de modèle 4V210-08, conçues pour répondre à divers besoins d'application. Fabriqué en Chine et certifié CE, ce distributeur pneumatique garantit des performances fiables et une haute qualité. Nous proposons une quantité minimale de commande de seulement 1 unité, avec des prix disponibles par négociation pour s'adapter aux exigences de votre projet.

Notre distributeur pneumatique est un distributeur de commande directionnelle piloté par pilote 5/2 voies, fabriqué en alliage d'aluminium durable et équipé d'un matériau de joint NBR standard. Il est optimisé pour une utilisation avec de l'air filtré jusqu'à 40 μm, garantissant un fonctionnement efficace et durable.

Les clients peuvent choisir parmi plusieurs options de tension de bobine, y compris DC24V, AC110V et AC220V, pour mieux s'adapter aux spécifications de leur système. L'emballage est assuré en toute sécurité dans des cartons pour garantir une livraison sûre.

Avec une forte capacité d'approvisionnement de 5000 pièces par mois, nous garantissons une livraison rapide sous 1 à 7 jours ouvrables après paiement. Les conditions de paiement sont flexibles, acceptant T/T, Western Union et PayPal.

Faites confiance à AirTac pour vos besoins en distributeurs pneumatiques à solénoïde G1/4, combinant qualité, personnalisation et excellent service pour soutenir vos applications de distributeurs pneumatiques.

Support et services :

Notre produit de distributeur pneumatique à solénoïde est conçu pour offrir des performances fiables et efficaces dans diverses applications industrielles. Pour assurer un fonctionnement optimal, nous fournissons un support technique et des services complets, y compris des conseils d'installation, une assistance au dépannage et des recommandations de maintenance.

Pour l'installation, veuillez vous référer au manuel du produit pour confirmer les connexions électriques et les raccords pneumatiques appropriés. Une installation correcte est cruciale pour éviter les problèmes opérationnels et prolonger la durée de vie du distributeur.

Si vous rencontrez des problèmes opérationnels, notre équipe de support technique peut vous aider au diagnostic pour identifier les problèmes tels que les dysfonctionnements de bobine, les fuites d'air ou les défauts électriques. Nous recommandons une inspection et un nettoyage réguliers pour prévenir la contamination et assurer un fonctionnement fluide du distributeur.

Nous proposons également des services de réparation et des pièces de rechange pour minimiser les temps d'arrêt et maintenir l'efficacité de votre système. Nos experts peuvent vous conseiller sur la sélection et la personnalisation des distributeurs pour répondre aux exigences spécifiques de votre application.

En utilisant notre support technique et nos services, vous pouvez maximiser les performances et la durabilité de votre distributeur pneumatique à solénoïde, en assurant un fonctionnement constant et fiable dans vos systèmes pneumatiques.
