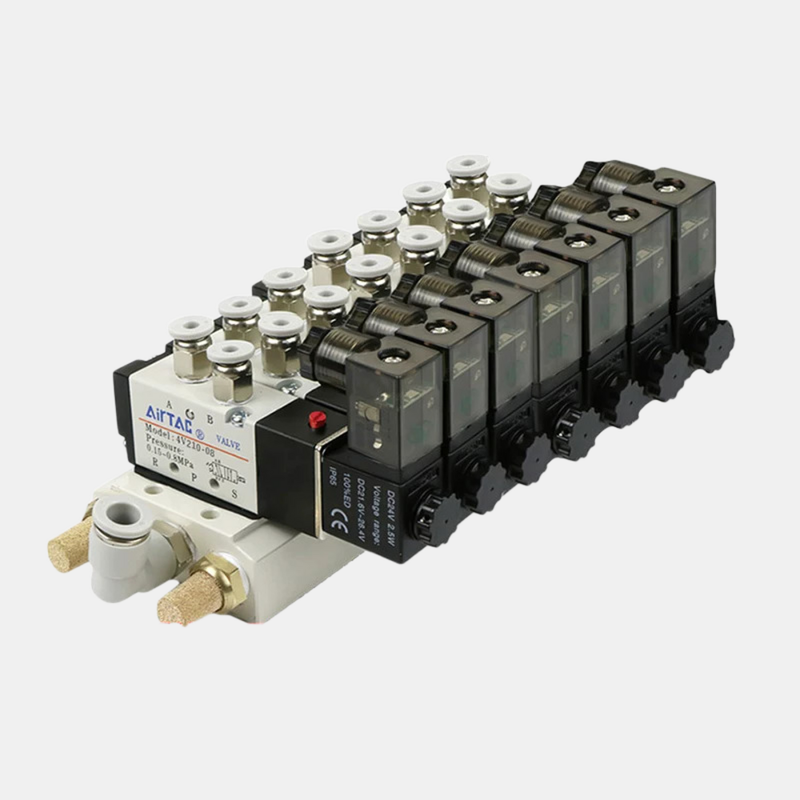

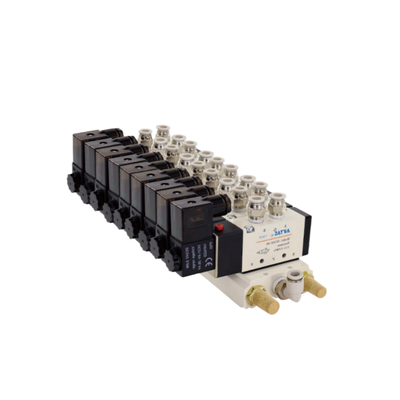

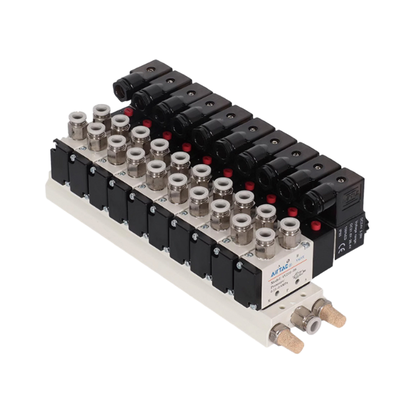

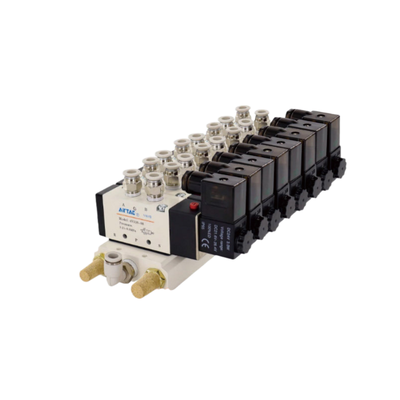

Ensemble de vanne de commande directionnelle Airtac 4V210-08 7 à 10 stations, pack de vannes combinées, chemin d'écoulement court, faible fuite d'air pour système de commande d'air multicanal

Description du produit :

La série 4V comprend une collection polyvalente de distributeurs pneumatiques à solénoïde 5/2 voies à commande pilote, ainsi que des bobines de remplacement individuelles et des kits de montage multi-stations pré-assemblés. Ces composants sont spécifiquement conçus pour assurer un contrôle directionnel fiable de l'air comprimé dans les systèmes d'automatisation industrielle. La série comprend des tailles de ports de vanne allant de M5 et 1/8″ à 1/2″, avec des surfaces de section transversale efficaces allant de 12 mm² à 50 mm². De plus, les coefficients de débit (Cv) varient de 0,56 à 2,80, permettant aux vannes de s'adapter à diverses dimensions d'actionneurs et exigences de vitesse.

Les vannes sont proposées en plusieurs configurations : unités complètes à solénoïde simple ou double, corps de vanne seuls pour l'intégration dans des montages ou comme pièces de rechange, et bobines de remplacement séparées AC220V ou DC24V pour faciliter la maintenance sur site. Les kits de montage multi-stations sont pré-assemblés avec 2 à 10 stations compatibles avec les modèles 4V210-08 et 4V110-06. Des kits dédiés sont également disponibles pour les séries 4V310-08 et 4V310-10. Grâce à la conception intégrée du montage, plusieurs vannes sont consolidées sur une seule base robuste, ce qui simplifie l'installation et économise de l'espace dans les armoires de commande compactes. De plus, les ports d'alimentation et d'échappement centralisés minimisent le besoin de raccords externes et réduisent les points de fuite potentiels par rapport au câblage de vannes individuelles. Le câblage indépendant pour chaque station permet également de mélanger les tensions AC et DC sur un seul bloc de montage, améliorant la flexibilité pour les systèmes combinant des commandes PLC avec des stations de sécurité manuelles.

Les corps de vanne sont fabriqués en alliage d'aluminium et intègrent une structure à colonne coulissante qui assure une excellente étanchéité et un fonctionnement réactif. L'alésage interne subit un usinage de précision pour minimiser la friction, ce qui se traduit par une faible pression de démarrage et une durée de vie prolongée. Ces vannes ne nécessitent pas de lubrification à l'huile ; cependant, si de l'air lubrifié est utilisé, il doit être fourni en continu à l'aide d'un lubrifiant ISO VG32 ou équivalent. Une fonction de commande manuelle est incluse en standard, permettant l'installation et le dépannage sans alimentation électrique. Les bobines ont un indice de protection IP65 avec une consommation d'énergie d'environ 3 VA pour les versions AC ou 3 W pour les variantes DC.

Les spécifications de fonctionnement comprennent une plage de pression standard de 0,15 à 0,8 MPa (21 à 114 psi) et une pression d'épreuve de 1,2 MPa (175 psi). Ces vannes conviennent aux environnements dont les températures varient de -20°C à +70°C, ce qui les rend adaptables à un large éventail d'applications industrielles.

Caractéristiques :

Les tailles de ports disponibles vont de M5 et 1/8 pouce à 1/2 pouce. Cette gamme accueille divers modèles, notamment les 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 et 4V410-15, offrant une flexibilité pour répondre aux différents besoins des applications.

Ces vannes sont conçues avec un mécanisme de commande directionnelle à commande pilote 5/2 voies, garantissant des performances de commutation fiables spécifiquement pour les vérins à double effet et les actionneurs pneumatiques. Cette caractéristique améliore la précision et l'efficacité opérationnelles.

Les clients peuvent choisir entre des options à solénoïde simple et double. Les modèles à solénoïde double intègrent une fonction de mémoire qui maintient la position de la vanne, améliorant la fiabilité du contrôle pendant le fonctionnement.

Pour l'intégration système ou le remplacement, une option de corps de vanne seul est disponible. Ceci est idéal lorsque les bobines et le câblage sont déjà installés, permettant une intégration transparente dans un montage sans avoir besoin de composants supplémentaires.

Des bobines de remplacement individuelles sont proposées en variantes AC220V et DC24V. Celles-ci permettent un entretien facile sur site en permettant le remplacement de la bobine sans avoir à changer l'ensemble de la vanne, réduisant ainsi les temps d'arrêt et les coûts de maintenance.

Les kits de montage multi-stations sont pré-assemblés dans des configurations allant de 2 à 10 stations pour des modèles tels que les 4V210-08 et 4V110-06. Des kits supplémentaires sont disponibles pour les 4V310-08 et 4V310-10, tous conçus pour minimiser l'espace d'installation et le temps d'assemblage.

La base de montage intégrée consolide plusieurs vannes sur une seule base robuste dotée de ports d'alimentation et d'échappement centralisés. Cette conception simplifie la configuration du système et améliore la durabilité globale.

Une caractéristique notable est la capacité de mélanger les tensions sur un seul montage. Chaque station peut être câblée indépendamment, permettant la combinaison de tensions AC et DC dans un bloc de montage compact, améliorant la polyvalence.

Fabriqués en alliage d'aluminium, les corps de vanne sont à la fois légers et durables, ce qui les rend bien adaptés aux environnements industriels exigeants. Ce choix de matériau contribue à réduire le poids total du système tout en maintenant la résistance.

La structure à colonne coulissante assure une excellente étanchéité et une réponse sensible avec une faible friction. Cela se traduit par un fonctionnement fluide et une longévité accrue des composants de la vanne.

Les vannes fonctionnent sans nécessiter de lubrification, ce qui simplifie la maintenance et élimine le risque de contamination par brouillard d'huile—une considération importante dans les applications de transformation alimentaire et d'assemblage électronique.

Une commande manuelle est incluse en standard, permettant une installation, un dépannage et un fonctionnement d'urgence faciles si nécessaire.

Les bobines sont protégées selon les normes IP65, ce qui les rend étanches à la poussière et résistantes aux jets d'eau, ce qui convient aux vannes pour une utilisation dans des conditions environnementales difficiles.

Ces vannes fonctionnent efficacement dans une plage de pression de 0,15 à 0,8 MPa, adaptées à un large éventail de systèmes pneumatiques industriels, tandis que la pression d'épreuve est de 1,2 MPa pour fournir une marge de sécurité pour les surtensions de pression.

Elles sont conçues pour fonctionner de manière fiable sur une large plage de températures allant de -20°C à +70°C, s'adaptant aux conditions ambiantes industrielles standard.

Paramètres techniques :

Applications :

La fonction 5/2 voies est utilisée pour les opérations d'extension et de rétraction des actionneurs pneumatiques, fournissant une commande précise de vérin à double effet. Cette configuration assure un fonctionnement fiable et efficace adapté à diverses applications industrielles.

Les panneaux d'automatisation multi-vérins équipés de kits de montage centralisent l'alimentation en air et le câblage. Cette conception prend en charge des armoires de commande compactes pouvant accueillir jusqu'à 10 stations de vannes, simplifiant l'intégration et la maintenance du système.

Un seul montage peut accueillir des stations de vannes pilotées par PLC en DC 24V et des stations de sécurité manuelles en AC 220V. Cette flexibilité simplifie l'installation et permet des configurations de systèmes de commande polyvalentes.

Le contrôle directionnel joue un rôle crucial dans les machines de fabrication, d'assemblage et d'emballage. Ces solutions de contrôle permettent des processus d'automatisation efficaces dans divers secteurs industriels.

Les systèmes de commande sont essentiels pour gérer les pinces, les étaux et les actionneurs de positionnement dans les opérations de manutention des matériaux, garantissant un mouvement précis et fiable des composants et des produits.

Le mode de fonctionnement sans lubrification empêche la contamination par l'huile sur les lignes de production, ce qui rend ces systèmes de commande idéaux pour les environnements sensibles tels que la transformation alimentaire et l'assemblage électronique.

La maintenance est simplifiée avec des options qui permettent le remplacement individuel des bobines et des corps de vanne. Cette approche de réparation ciblée évite de devoir remplacer l'ensemble du montage, réduisant ainsi les temps d'arrêt et les coûts.

Personnalisation :

Notre vanne pneumatique AirTac 4V210-08 offre d'excellents services de personnalisation pour répondre à vos exigences spécifiques. En tant que vanne solénoïde NAMUR de haute qualité fabriquée en Chine, elle est certifiée CE, garantissant des performances et une sécurité fiables.

La vanne de commande directionnelle à commande pilote 5/2 voies est dotée d'un corps durable en alliage d'aluminium et d'un matériau de joint NBR standard, conçue pour être utilisée avec de l'air filtré à 40 μm. La vanne offre un temps de réponse rapide de ≤0,03 seconde, ce qui la rend idéale pour les systèmes de commande pneumatique de précision.

Nous proposons des options de personnalisation, notamment l'emballage en cartons et des conditions de paiement flexibles telles que T/T, Western Union et Paypal. Avec une quantité minimale de commande de seulement 1 pièce et une capacité d'approvisionnement de 5000 pièces par mois, nous pouvons répondre efficacement aux petites et grandes commandes.

Le délai de livraison est rapide, allant de 1 à 7 jours ouvrables après paiement, garantissant que votre vanne solénoïde pneumatique G1/4 arrive rapidement. Le prix est négociable en fonction du volume de la commande et des besoins de personnalisation spécifiques, vous permettant d'obtenir le meilleur rapport qualité-prix pour votre investissement.

Choisissez nos services de personnalisation de produits pour la vanne pneumatique AirTac 4V210-08 afin de bénéficier de solutions sur mesure qui améliorent les performances et la fiabilité de votre système pneumatique.

Support et services :

Notre produit de vanne solénoïde pneumatique est conçu pour fournir un contrôle fiable et efficace des systèmes pneumatiques. Pour le support technique, veuillez vous référer au manuel du produit pour les instructions d'installation, d'utilisation et de dépannage. Assurez-vous que la vanne est installée conformément au sens d'écoulement spécifié et aux caractéristiques électriques pour éviter tout dommage et garantir des performances optimales.

Si vous rencontrez des problèmes avec le produit, vérifiez les connexions électriques, la tension d'alimentation et les niveaux de pression d'air conformément aux spécifications. Un entretien régulier, y compris le nettoyage des composants de la vanne et la vérification des fuites d'air, est recommandé pour maintenir un bon fonctionnement.

Nous offrons une gamme complète de services, y compris la consultation de produits, l'assistance à l'installation et le support de dépannage pour vous aider à maximiser les performances de votre vanne solénoïde pneumatique. Des pièces de rechange et des mises à niveau sont également disponibles pour prolonger la durée de vie de votre équipement.

Pour la documentation technique, les mises à jour logicielles et les FAQ, veuillez visiter notre portail de support en ligne. Notre équipe d'experts s'engage à fournir des solutions rapides et efficaces pour garantir le bon fonctionnement et l'efficacité de vos systèmes pneumatiques.
