Description du produit:

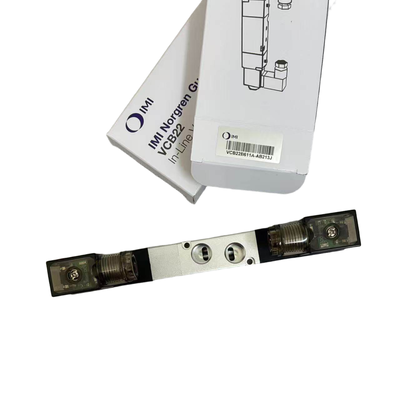

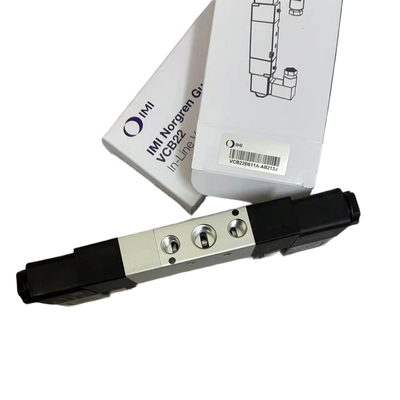

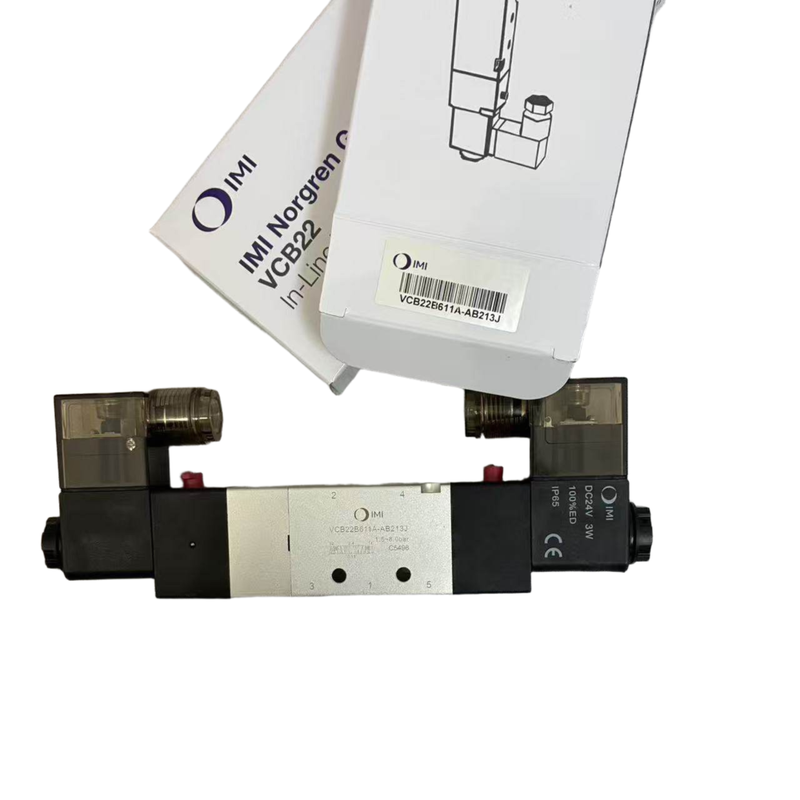

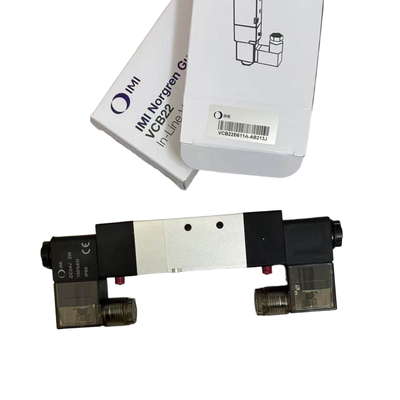

La série IMI Norgren VCB22 est une soupape à bobine à magnénoïde haute performance conçue pour fournir des fonctions de commande 3/2, 5/2 et 5/3 directionnelles.Cela le rend très adapté à une large gamme de tâches d'automatisation pneumatique industrielleSa construction robuste est caractérisée par un boîtier en aluminium compact, équipé de feux d'indicateur LED standard et d'une alimentation en air interne du pilote, assurant un fonctionnement fiable et efficace.
Avec des débits allant de 245 à 3350 litres par minute, la série VCB22 répond efficacement aux exigences des circuits pneumatiques allant des applications miniatures à petite échelle aux exigences de débit élevé.Cette polyvalence lui permet de répondre à divers besoins opérationnels dans les environnements industriels.
Les soupapes de la série VCB22 sont disponibles en quatre largeurs distinctes: 18 mm, 22 mm, 27 mm et 34 mm et offrent plusieurs tailles de port, notamment M5, G1/8, G1/4, G3/8 et G1/2.Des options de montage NAMUR sont disponiblesLa conception du système de sous-base améliore la facilité d'assemblage des collecteurs et simplifie les procédures de maintenance.
En raison de ces caractéristiques, la série VCB22 est largement utilisée dans plusieurs industries telles que les machines d'emballage, la fabrication automobile, la production alimentaire et des boissons, les machines textiles,traitement chimique, et des solutions générales d'automatisation industrielle.
Caractéristiques:
L'expérience de la fiabilité de la vraieIMI NorgrenCes vannes sont disponibles dans différentes configurations de commande directionnelle, y compris:3/2, 5/2, et 5/3, vous permettant de choisir l'option parfaite pour vos applications industrielles.
Choisissez parmiquatre largeurs de soupape différentespour répondre aux exigences de votre système: 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) et 34 mm (Type D). Cette variété assure la compatibilité avec une large gamme d'équipements et de configurations de tuyauterie.
Les vannes sont livrées avecoptions portuaires complètesLes normes de la NAMUR, telles que M5, G1/8, G1/4, G3/8 et G1/2, y compris les normes G1/4 et G3/8, offrent flexibilité et facilité d'installation dans divers environnements industriels.
Conçues pour une efficacité maximale, ces vannes offrent uncapacité de débit élevéeIls sont donc idéaux pour des tâches de commande pneumatique exigeantes.
Pour faciliter le suivi, unLumière d'indicateur LEDLa fonction de mise à jour de l'appareil est fournie en standard, affichant clairement l'état de la puissance en un coup d'œil.Poussez et tournez manuellement.Cette fonctionnalité permet une mise en service et une maintenance simples.
Ces soupapes supportent unRating de 100% pour une charge continue, assurant des performances fiables sur de longues périodes.Classe de protection IP65Il s'agit d'un outil qui assure leur résistance aux conditions industrielles difficiles, tandis que leboîtier en aluminiumoffre une légère durabilité.
scellé avecMatériaux NBRadaptées au service d'air comprimé, les vannes utilisent unsystème de montage à sous-baseLa conception comprend un système d'alimentation en électricité et en électricité.approvisionnement en air interne du pilote, éliminant le besoin de sources d'air de pilotage externes.
Les fluctuations de tension sont gérées efficacement par unTolérance de ± 10%Les soupapes sont disponibles en deux versions:solénoïde unique (retour de ressort)ouélectronique doubleversions adaptées à vos besoins en matière de contrôle.
Pour les vannes de commande directionnelle 5/3, trois fonctions centrales sont proposées:Tous les ports bloqués (APB),Évacuation à ciel ouvert (COE), etPression ouverte au centre (COP), offrant des options polyvalentes pour les circuits pneumatiques complexes.
Paramètres techniques:
| Pression de fonctionnement |
1.5 à 8 bar |
| Série |
VCB22 |
| Les fonctions |
Les résultats de l'analyse sont les suivants: 3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Type de soupape |
Valve à bobine actionnée par solénoïde |
| Moyenne |
Air comprimé, filtré à 40 μm, lubrifié ou non lubrifié |
| Marque |
IMI Norgren |
Applications:
Applications des soupapes électromagnétiques de la série Norgren VCB22
Les soupapes électromagnétiques de la série Norgren VCB22 trouvent une large application dans divers secteurs industriels en raison de leurs caractéristiques de commande pneumatique fiables et précises.
Dans leMachines et appareils pour l'emballageDans l'industrie, ces vannes sont couramment utilisées pour le contrôle de l'actionnement pneumatique dans des processus tels que l'emballage alimentaire, la formation de cartons et les lignes de remplissage.Leur efficacité contribue à rationaliser la production et à maintenir une qualité constante.
À l'intérieurFabrication automobile, les soupapes jouent un rôle important dans la commutation des circuits d'air pour les appareils de soudage, les lignes de montage et les cellules de travail robotiques,permettant une automatisation fluide et contrôlée tout au long du processus de fabrication.
LeAliments et boissonsLe secteur bénéficie des capacités de contrôle automatisé de la série VCB22 dans les équipements de remplissage, les machines d'étiquetage et les systèmes de tri, qui permettent des opérations hygiéniques et à grande vitesse.
PourMachines et appareils pour le textile, ces soupapes électromagnétiques assurent des fonctions d'entraînement pneumatique essentielles pour les métiers à tisser, les équipements de teinture et les lignes de manutention de tissus, contribuant à une meilleure fiabilité opérationnelle.
Dans leProduits chimiques et pharmaceutiquesIl est cependant important de vérifier la compatibilité des supports pour assurer des performances et une sécurité optimales.
LeÉlectronique et semi-conducteursLe secteur utilise ces vannes pour le contrôle pneumatique de précision dans les équipements de salle blanche, l'assemblage de circuits imprimés (PCB) et les systèmes d'inspection, où la précision et la propreté sont primordiales.
Plus largement, dansAutomatisation industrielle générale, les vannes facilitent le contrôle directionnel pour diverses applications, y compris le chargement et le déchargement des machines, des convoyeurs, des ascenseurs et des tables tournantes, ce qui améliore la flexibilité de l'automatisation.
Les soupapes sont également conçues pour répondreLes demandes NAMURLes normes permettent le montage direct sur des actionneurs pneumatiques tels que des cylindres et des vannes de commande, ce qui simplifie l'intégration et l'entretien.
Enfin, dansSystèmes multiples, la série Norgren VCB22 prend en charge l'installation centralisée à plusieurs soupapes via des sous-bases, permettant des solutions de tuyauterie intégrées simplifiées et compactes.
Assistance et services:
Norgren fournit un soutien technique complet et des services pour ses produits de soupapes solénoïdes afin d'assurer une performance optimale et la satisfaction de la clientèle.Notre équipe de soutien est équipée pour vous aider dans la sélection des produits.Nous offrons une documentation détaillée du produit, y compris des fiches de données, des diagrammes de câblage,et manuels d'installation pour faciliter l'utilisation et l'intégration correcte de nos soupapes magnétiques dans vos systèmes.
En plus de l'assistance technique, Norgren offre des services de réparation et d'entretien pour prolonger la durée de vie de vos soupapes électromagnétiques.et rénovations utilisant des composants Norgren originauxNous proposons également des séances de formation et des ateliers pour aider les clients et les partenaires à mieux comprendre les technologies et les applications des vannes solénoïdes.
Pour des solutions personnalisées, l'équipe d'ingénierie de Norgren® collabore avec les clients pour développer des configurations de soupapes solénoïdes sur mesure qui répondent à des exigences opérationnelles spécifiques.Notre engagement est de fournir des services fiables, des produits de haute qualité soutenus par un service expert pour améliorer votre efficacité opérationnelle et réduire les temps d'arrêt.
Emballage et expédition
La soupape solénoïde Norgren est soigneusement emballée pour assurer une protection maximale pendant le transport.boîte personnalisée avec inserts de mousse de protection pour éviter les dommages causés par les chocs et les vibrations.
Tous les produits sont soumis à un processus d'inspection et d'essai minutieux avant l'emballage afin de garantir des performances et une fiabilité optimales.
L'emballage est clairement étiqueté avec les détails du produit, les instructions de manutention et les informations de sécurité pour faciliter l'identification et la manipulation correcte.
Pour l'expédition, la soupape solénoïde Norgren est expédiée par des transporteurs de confiance avec des options de suivi pour assurer une livraison rapide et sûre à l'emplacement spécifié par le client.
Des dispositions spéciales d'expédition peuvent être prises sur demande pour répondre à des besoins de livraison accélérée ou de manutention spécifiques.
