Description du produit :

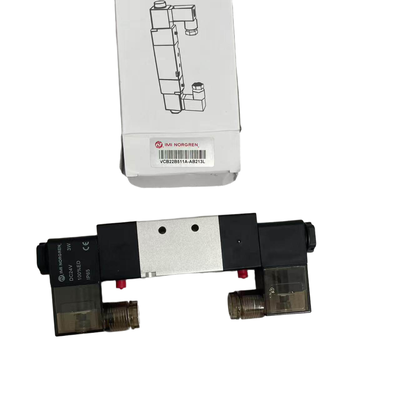

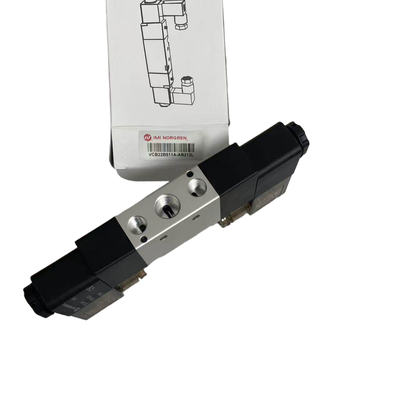

La série VCB22 d'IMI Norgren représente une électrovanne à tiroir pilotée, haute performance, conçue pour offrir des fonctions de commande directionnelle polyvalentes, notamment des configurations 3/2, 5/2 et 5/3. Cette série est conçue pour répondre à un large éventail de besoins en automatisation pneumatique industrielle, garantissant un fonctionnement fiable et efficace dans diverses applications.
Construites avec un boîtier compact en aluminium, les vannes VCB22 sont équipées de voyants LED standard pour une surveillance facile de l'état. Elles disposent d'une alimentation en air pilote interne et prennent en charge des débits allant de 245 à 3350 litres par minute. Cela les rend adaptées aux circuits pneumatiques allant des configurations miniatures aux exigences de débit élevé.
La série est disponible en quatre largeurs de vanne différentes : 18 mm, 22 mm, 27 mm et 34 mm, avec des options de taille de raccordement incluant M5, G1/8, G1/4, G3/8 et G1/2. De plus, des options de montage NAMUR sont proposées pour améliorer la flexibilité d'installation. La VCB22 intègre également un système de sous-base qui facilite l'assemblage de distributeurs et simplifie les tâches de maintenance.
Grâce à leur conception robuste et à leurs caractéristiques adaptables, les vannes de la série VCB22 sont couramment utilisées dans diverses industries telles que les machines d'emballage, la production automobile, le traitement des aliments et des boissons, la fabrication textile, le traitement chimique et l'automatisation industrielle générale. Leur polyvalence et leurs performances en font un choix fiable pour un large éventail d'applications.
Caractéristiques :
Découvrez les électrovannes industrielles authentiques IMI Norgren, réputées pour la qualité de leur marque et leurs performances fiables. Ces vannes sont disponibles en plusieurs configurations de commande directionnelle, y compris les types 3/2, 5/2 et 5/3, répondant aux divers besoins des applications.
Les clients peuvent choisir parmi quatre largeurs de vanne différentes pour mieux adapter leurs exigences système : 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) et 34 mm (Type D). De plus, une large gamme d'options de raccordement est disponible pour améliorer la compatibilité, avec des tailles telles que M5, G1/8, G1/4, G3/8, G1/2, ainsi que les normes NAMUR G1/4 et G3/8.
Ces électrovannes offrent une capacité de débit élevée allant de 245 à 3350 litres par minute à une pression d'entrée de 6 bars avec une perte de pression de 1 bar, garantissant un contrôle efficace des fluides. Un voyant LED est inclus en standard, fournissant un retour d'information clair et immédiat sur l'état d'alimentation de la vanne.
Pour plus de commodité lors de la mise en service et de la maintenance, les vannes intègrent un verrouillage manuel à pousser et à tourner. Conçues pour un fonctionnement industriel continu, elles bénéficient d'un taux de service de 100 % et d'une classe de protection IP65, ce qui les rend bien adaptées aux conditions environnementales difficiles.
Construites avec un boîtier en aluminium léger mais durable et équipées de joints NBR optimisés pour les applications d'air comprimé, ces vannes garantissent longévité et performances d'étanchéité fiables. Le système de montage sur sous-base simplifie les configurations de tuyauterie et permet un assemblage facile des distributeurs.
Ces unités nécessitent une alimentation en air pilote interne, éliminant le besoin de systèmes pilotes externes. Leur tolérance de tension de ±10 % assure un fonctionnement stable malgré les fluctuations de l'alimentation électrique industrielle.
Disponibles en versions à simple solénoïde (retour par ressort) et à double solénoïde, les vannes offrent une flexibilité pour répondre à différents besoins de commande. Pour la configuration 5/3, trois fonctions centrales sont proposées : Tous les ports bloqués (APB), Échappement central ouvert (COE) et Pression centrale ouverte (COP).
Paramètres techniques :
| Marque |
IMI Norgren |
| Pression de fonctionnement |
1,5 à 8 bars |
| Type de vanne |
Électrovanne à tiroir pilotée |
| Milieu |
Air comprimé, filtré à 40 µm, lubrifié ou non lubrifié |
| Fonctions |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Série |
VCB22 |
Applications :
Les électrovannes de la série Norgren VCB22 sont largement utilisées dans divers secteurs industriels. Leurs performances fiables et leur polyvalence les rendent idéales pour de nombreuses applications d'automatisation.
Dans l'industrie des machines d'emballage, ces vannes fournissent une commande d'actionnement pneumatique essentielle pour des processus tels que l'emballage alimentaire, la formation de cartons et les lignes de remplissage. Cela garantit un fonctionnement efficace et précis dans les systèmes d'emballage.
Dans la fabrication automobile, la série VCB22 joue un rôle crucial dans la commutation des circuits d'air pour les dispositifs de soudage, les lignes d'assemblage et les cellules de travail robotisées. Cela contribue à rationaliser la production et à améliorer l'automatisation.
Le secteur de l'alimentation et des boissons bénéficie de ces électrovannes grâce à des capacités de commande automatisée pour les équipements de remplissage, les machines d'étiquetage et les systèmes de tri, facilitant ainsi une productivité accrue et le respect des normes d'hygiène.
Les machines textiles intègrent également la série VCB22 pour les entraînements pneumatiques utilisés dans les métiers à tisser, les appareils de teinture et les lignes de manutention de tissus, soutenant un fonctionnement fluide dans les processus de fabrication textile.
Dans les industries chimique et pharmaceutique, les vannes sont utilisées pour l'isolation pneumatique dans les circuits de fluides de contrôle de processus. Il est important de vérifier la compatibilité des milieux pour garantir une utilisation sûre et efficace dans ces environnements sensibles.
La fabrication d'électronique et de semi-conducteurs utilise ces vannes pour un contrôle pneumatique de précision dans les équipements de salle blanche, l'assemblage de circuits imprimés et les systèmes d'inspection, où la précision et la propreté sont primordiales.
Pour l'automatisation industrielle générale, la série Norgren VCB22 offre une commande directionnelle pour des tâches telles que le chargement et le déchargement de machines, les opérations de convoyage, les ascenseurs et les tables tournantes, améliorant ainsi l'efficacité globale du système.
Les vannes conviennent également aux applications NAMUR, permettant un montage direct sur des actionneurs pneumatiques, y compris des vérins et des vannes de commande, conformément aux normes NAMUR.
Enfin, les systèmes de distributeurs bénéficient de la possibilité d'installer plusieurs vannes centralement à l'aide de sous-bases, permettant des solutions de tuyauterie intégrées et une maintenance simplifiée.
Support et services :
Les électrovannes Norgren sont conçues pour offrir des performances fiables et efficaces dans une large gamme d'applications industrielles. Notre équipe de support technique se consacre à fournir une assistance complète pour garantir un fonctionnement optimal de votre électrovanne.
Nous offrons des conseils d'experts sur la sélection des produits, l'installation, le dépannage et la maintenance afin de maximiser la durée de vie et les performances de vos électrovannes Norgren. Nos services comprennent une documentation détaillée des produits, un support d'application et l'accès aux mises à jour du micrologiciel et des logiciels le cas échéant.
Pour les applications complexes, nos spécialistes fournissent des solutions sur mesure pour répondre à vos besoins spécifiques. Nous proposons également des sessions de formation et des ateliers pour aider votre équipe à comprendre les meilleures pratiques d'utilisation et de maintenance des électrovannes Norgren.
Un entretien régulier et un service rapide sont essentiels au fonctionnement fiable des électrovannes. Nous proposons des programmes de service complets comprenant l'inspection, la réparation et le remplacement des composants afin de minimiser les temps d'arrêt et de maintenir l'efficacité du système.
Choisissez Norgren pour une technologie d'électrovanne innovante soutenue par une équipe de service technique réactive et compétente, engagée dans votre succès.
Emballage et expédition :
L'électrovanne Norgren est soigneusement emballée pour assurer une protection maximale pendant le transport. Chaque vanne est scellée individuellement dans un emballage antistatique et résistant à l'humidité pour éviter les dommages causés par les facteurs environnementaux. Le produit est ensuite placé dans une boîte solide et rembourrée conçue pour absorber les chocs et les vibrations.
Pour l'expédition, les électrovannes Norgren sont solidement emballées dans des cartons renforcés avec un étiquetage clair pour une identification facile. Plusieurs unités sont disposées pour minimiser les mouvements et éviter les dommages dus aux impacts. Toutes les expéditions comprennent la documentation appropriée et les instructions de manipulation pour garantir une livraison sûre et rapide au client.
