Description du produit :

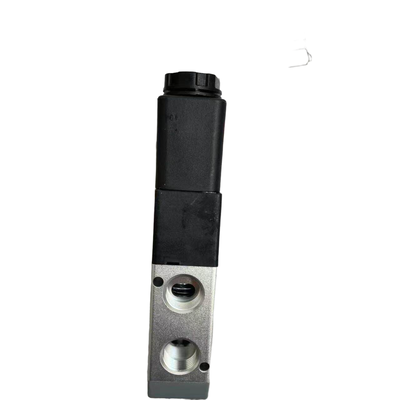

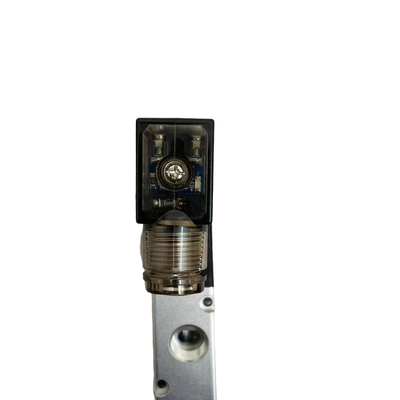

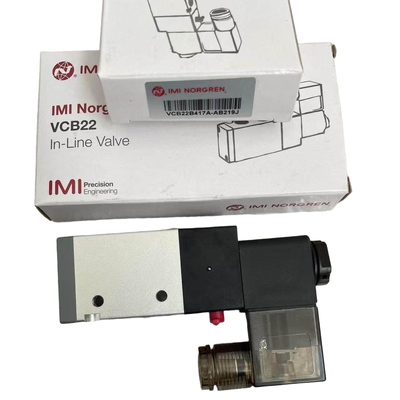

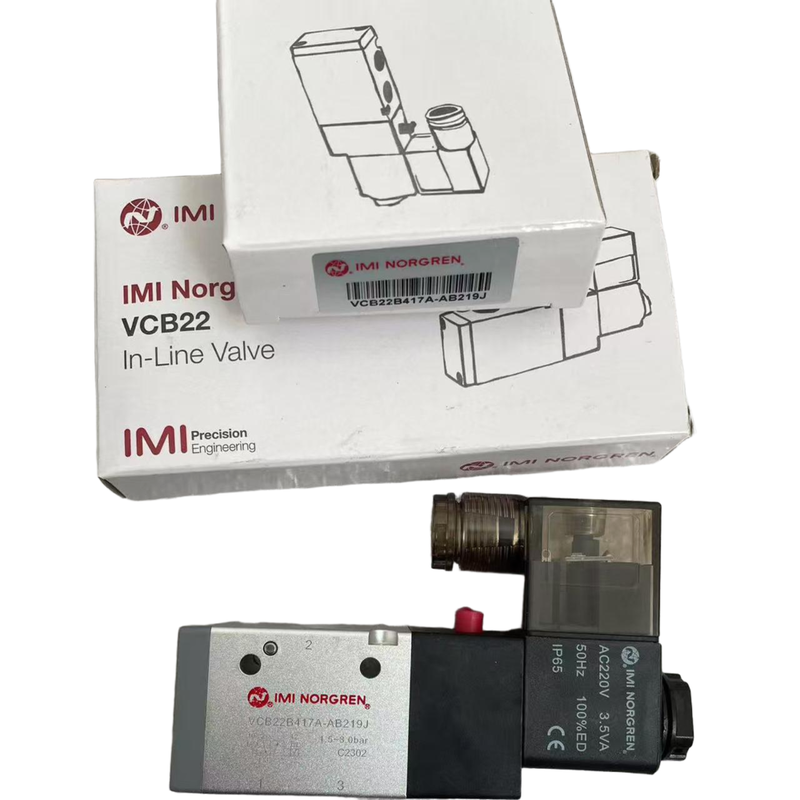

La série VCB22 d'IMI Norgren représente une électrovanne à tiroir haute performance offrant des fonctions de commande directionnelle polyvalentes, notamment des configurations 3/2, 5/2 et 5/3. Conçue pour répondre à un large éventail de besoins en automatisation pneumatique industrielle, cette série excelle dans diverses applications nécessitant un fonctionnement fiable et efficace de la vanne.
Construite avec un boîtier compact en aluminium, la série VCB22 est équipée de voyants lumineux LED standard et d'une alimentation en air pilote interne. Elle offre des débits impressionnants allant de 245 à 3350 litres par minute, répondant efficacement aux circuits pneumatiques des petites aux fortes demandes de débit. Cela rend la série adaptée à divers environnements opérationnels.
Les vannes sont disponibles en quatre largeurs différentes : 18 mm, 22 mm, 27 mm et 34 mm, et prennent en charge plusieurs tailles de raccords, notamment M5, G1/8, G1/4, G3/8 et G1/2. De plus, la série dispose d'options de montage NAMUR et d'un système de sous-base qui facilite l'assemblage et la maintenance des collecteurs. Ces éléments de conception améliorent la convivialité et l'intégration dans des systèmes pneumatiques complexes.
Grâce à leur construction robuste et à leurs configurations flexibles, les vannes VCB22 sont largement utilisées dans une variété d'industries. Les applications courantes comprennent les machines d'emballage, la fabrication automobile, la production alimentaire et de boissons, les équipements textiles, le traitement chimique et l'automatisation industrielle générale, où un contrôle pneumatique fiable est essentiel.
Caractéristiques :
Découvrez les électrovannes industrielles IMI Norgren d'origine, réputées pour leur qualité de marque fiable et leurs performances fiables dans diverses applications industrielles. Ces vannes sont disponibles en plusieurs configurations de commande directionnelle, notamment 3/2, 5/2 et 5/3 , répondant à divers besoins de contrôle.Les clients peuvent choisir parmi
quatre largeurs de vanne différentes : 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) et 34 mm (Type D). De plus, ces vannes offrent une sélection complète d'options de raccords telles que M5, G1/8, G1/4, G3/8 et G1/2, ainsi que des variantes NAMUR G1/4 et G3/8 pour s'adapter aux exigences d'installation spécifiques.Conçues pour une haute efficacité, les vannes prennent en charge une
capacité de débit élevée allant de 245 à 3350 litres par minute à une pression d'entrée de 6 bars avec une perte de pression de 1 bar. Équipées d'un voyant lumineux LED en standard, elles offrent une visibilité claire de l'état de l'alimentation à tout moment.La facilité d'utilisation est améliorée par la
commande manuelle à pousser et tourner pour verrouiller , simplifiant les tâches de mise en service et de maintenance. De plus, ces vannes sont classées pour 100% de service continu , garantissant un fonctionnement fiable pendant les périodes de service prolongées.Conçues pour résister aux environnements exigeants, elles présentent un indice de
classe de protection IP65 , offrant une résistance à la pénétration de poussière et d'eau. Le boîtier en aluminium robuste mais léger, combiné aux joints NBR , les rend idéaux pour le service d'air comprimé dans les environnements industriels.L'installation est simplifiée grâce au
système de montage sur sous-base , qui simplifie la tuyauterie et prend en charge l'assemblage du collecteur. Les vannes fonctionnent à l'aide d'une alimentation en air pilote interne , éliminant le besoin d'un pilote externe.Avec une
tolérance de tension de ±10% , ces vannes peuvent accueillir en toute sécurité les fluctuations courantes dans les alimentations électriques industrielles. Elles sont disponibles en configurations solénoïde simple (retour par ressort) ou double solénoïde pour mieux s'adapter aux préférences de contrôle.Pour le type de vanne 5/3, trois fonctions centrales sont proposées :
Tous les ports bloqués (APB) , Centre ouvert échappement (COE) et Centre ouvert pression (COP) , offrant une flexibilité dans les stratégies de contrôle.Paramètres techniques :
Type de vanne
| Électrovanne à tiroir |
Pression de fonctionnement |
| 1,5 à 8 bars |
Milieu |
| Air comprimé, filtré à 40 µm, lubrifié ou non lubrifié |
Série |
| VCB22 |
Fonctions |
| 3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
Marque |
| IMI Norgren |
Applications : |
Applications des électrovannes Norgren série VCB22
Les électrovannes de la série Norgren VCB22 sont largement utilisées dans divers secteurs industriels en raison de leurs performances fiables et de leur polyvalence.
Machines d'emballage
Ces vannes sont couramment utilisées pour le contrôle d'actionnement pneumatique dans les processus d'emballage alimentaire, les opérations de formage de cartons et les lignes de remplissage automatisées, garantissant efficacité et précision.
Fabrication automobile
Dans l'industrie automobile, les vannes gèrent la commutation des circuits d'air pour les dispositifs de soudage, les lignes d'assemblage et les cellules de travail robotisées, contribuant à rationaliser les flux de production.
Alimentation et boissons
Les vannes fournissent des solutions de contrôle automatisées pour les équipements de remplissage, les machines d'étiquetage et les systèmes de tri dans le secteur de l'alimentation et des boissons, améliorant l'automatisation et le débit.
Machines textiles
Dans les machines textiles, les électrovannes prennent en charge les entraînements pneumatiques pour les métiers à tisser, les équipements de teinture et les lignes de manipulation de tissus, jouant un rôle crucial dans l'automatisation des processus.
Chimie et pharmacie
Dans les environnements chimiques et pharmaceutiques, ces vannes permettent l'isolement pneumatique dans les circuits de fluides de contrôle de processus. Il est important de vérifier la compatibilité des médias avant utilisation.
Électronique et semi-conducteurs
Un contrôle pneumatique de précision est obtenu dans les équipements de salle blanche, les lignes d'assemblage de circuits imprimés et les systèmes d'inspection dans les industries de l'électronique et des semi-conducteurs grâce à l'utilisation des vannes de la série VCB22.
Automatisation industrielle générale
Les vannes répondent également aux besoins d'automatisation industrielle générale en fournissant un contrôle directionnel pour le chargement et le déchargement de machines, les convoyeurs, les ascenseurs et les tables tournantes.
Applications NAMUR
Conçues pour répondre aux normes NAMUR, ces électrovannes permettent un montage direct sur des actionneurs pneumatiques tels que des vérins et des vannes de contrôle, facilitant une intégration aisée.
Systèmes de collecteurs
Pour les installations centralisées, les vannes de la série VCB22 peuvent être montées dans des systèmes de collecteurs multi-vannes à l'aide de sous-bases, permettant une tuyauterie intégrée et un contrôle rationalisé.
Support et services :
Les électrovannes Norgren sont conçues pour fournir un contrôle fiable et efficace du débit de fluides et d'air dans diverses applications industrielles. Pour une assistance technique, veuillez vous référer aux fiches techniques du produit et aux manuels d'installation disponibles sur le site Web de Norgren pour garantir une sélection, une installation et un fonctionnement corrects.
Notre équipe de support technique est disponible pour vous aider dans la sélection des produits, le dépannage et les conseils de maintenance afin de maximiser les performances et la durée de vie de votre électrovanne. Un entretien régulier est recommandé pour prévenir la contamination et l'usure, qui peuvent affecter la fonctionnalité de la vanne.
Des pièces de rechange et des composants de remplacement pour les électrovannes Norgren sont disponibles pour soutenir les besoins de réparation et de remise à neuf. Pour des directives de service détaillées, veuillez consulter les instructions de service spécifiques au produit fournies avec votre vanne ou accessibles en ligne.
Norgren propose également des services de formation et de support pour aider les clients à optimiser l'utilisation de leurs électrovannes et systèmes intégrés. Pour un support complet, assurez-vous que toutes les procédures d'installation et d'exploitation suivent les directives recommandées pour maintenir la garantie du produit et les normes de sécurité.
Emballage et expédition :
L'électrovanne Norgren est soigneusement emballée pour assurer sa protection pendant le transport. Chaque vanne est emballée individuellement dans un matériau antistatique et placée dans un insert en mousse moulé sur mesure pour éviter les mouvements et les dommages.
Le produit emballé est ensuite placé dans une boîte en carton ondulé robuste avec un étiquetage clair pour une identification facile. Tous les documents nécessaires, y compris les instructions d'installation et les informations de garantie, sont inclus dans le colis.
Pour l'expédition, nous utilisons des transporteurs fiables avec des options de suivi pour garantir une livraison rapide et sécurisée. L'électrovanne Norgren est expédiée avec des instructions de manipulation appropriées pour maintenir l'intégrité du produit tout au long du processus d'expédition.
