Description du produit :

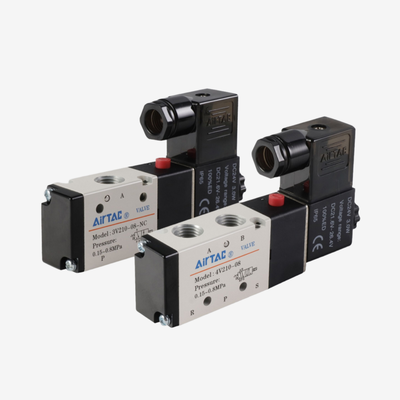

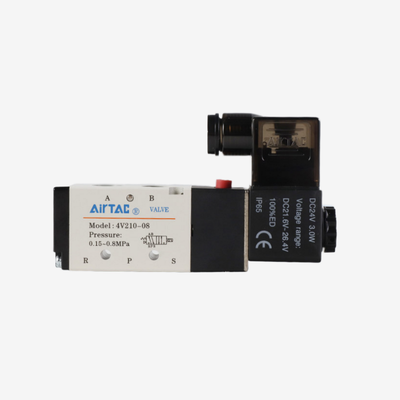

La série 4V offre une sélection complète de distributeurs pneumatiques à solénoïde 5/2 voies à commande pilote, y compris des bobines de remplacement individuelles et des kits de montage multi-stations pré-assemblés. Ces produits sont conçus pour assurer un contrôle directionnel fiable de l'air comprimé dans les systèmes d'automatisation industrielle. La gamme de distributeurs comprend des tailles de raccordement allant de 1/8" à 1/2", avec des débits (Cv) variant d'environ 0,56 à 2,80, s'adaptant à diverses dimensions d'actionneurs et exigences de vitesse.
Les distributeurs de la série 4V sont disponibles sous forme d'assemblages complets à simple ou double solénoïde. De plus, les corps de distributeurs peuvent être fournis seuls pour l'intégration sur montage ou en remplacement. À des fins de maintenance, des bobines de remplacement individuelles sont fournies en options AC220V ou DC24V. Les kits de montage multi-stations sont préconfigurés dans des arrangements de 2 à 10 stations pour les modèles 4V210-08 et 4V110-06, tandis que des kits dédiés existent pour les séries 4V310-08 et 4V310-10. Cette conception de montage centralise les raccords d'admission (P) et d'échappement (R/S), réduisant considérablement le nombre de raccords externes et de points de fuite potentiels de plus de 70 % par rapport au raccordement de chaque distributeur individuellement. De plus, le câblage indépendant des stations permet de mélanger les tensions AC et DC sur un seul bloc de montage, offrant une polyvalence pour les systèmes intégrant des commandes PLC avec des interrupteurs de sécurité manuels.
Les corps de distributeurs sont fabriqués en alliage d'aluminium et présentent une structure à colonne coulissante qui assure une réponse sensible et une friction minimale. Ces distributeurs ne nécessitent pas de lubrification à l'huile ; cependant, si de l'air lubrifié est utilisé, il doit être fourni en continu, avec une lubrification ISO VG32 ou équivalente recommandée. Un mécanisme de commande manuelle est inclus en standard, facilitant l'installation et le dépannage sans alimentation électrique. Les bobines ont un indice de protection IP65 et consomment environ 3 VA (AC) ou 3 W (DC), selon la variante. La plage de pression de fonctionnement standard va de 0,15 à 0,8 MPa (21 à 114 psi), avec des pressions d'épreuve entre 1,2 et 1,5 MPa, variant selon la source.
Caractéristiques :

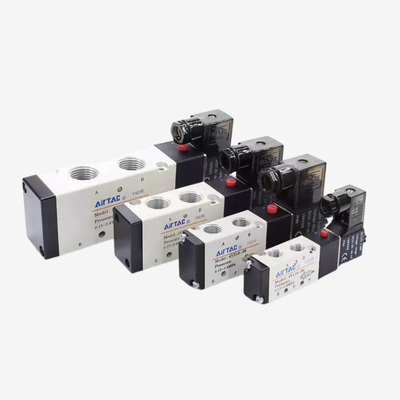

Les tailles de raccordement disponibles vont de 1/8" à 1/2", s'adaptant à divers modèles, notamment 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 et 4V410-15. Cette variété assure la compatibilité avec une large gamme de systèmes pneumatiques.
Cette série présente une commande directionnelle à 5/2 voies à commande pilote, qui garantit une commutation fiable spécialement conçue pour les vérins à double effet et les actionneurs pneumatiques. Le système offre des options à solénoïde simple et double ; notamment, les versions à double solénoïde fournissent une fonction de mémoire qui maintient efficacement la position du distributeur.
Pour plus de personnalisation, des options de corps de distributeur seuls sont disponibles. Celles-ci sont idéales pour l'intégration sur montage ou pour les remplacements où les bobines et le câblage sont déjà installés. De plus, des bobines de remplacement individuelles sont disponibles en variantes AC220V et DC24V, permettant un entretien facile sur site sans avoir à remplacer l'ensemble du distributeur.
Les kits de montage multi-stations sont proposés dans des configurations pré-assemblées allant de 2 à 10 stations pour des modèles tels que les 4V210-08 et 4V110-06. Il existe également des kits pour les 4V310-08 et 4V310-10, qui réduisent considérablement les exigences d'espace d'installation et le temps d'assemblage.
La logistique centralisée de l'air est permise par des raccords P et R/S unifiés de grand diamètre, qui diminuent le nombre de raccords externes et de points de fuite potentiels de plus de 70 %. De plus, la conception prend en charge le mélange de tensions sur un seul montage, avec un câblage indépendant des stations qui permet de mélanger les tensions AC et DC sur un bloc compact.
La capacité d'expansion modulaire du système comprend des plaques obturatrices pour sceller les stations inutilisées, permettant des mises à niveau futures sans avoir à reconfigurer l'alimentation d'air principale. Le corps du distributeur est construit en alliage d'aluminium, offrant une conception légère mais durable adaptée aux environnements industriels exigeants.
Utilisant une structure à colonne coulissante, les distributeurs offrent une excellente étanchéité et une réponse sensible avec une friction minimale. Ils fonctionnent également sans nécessiter de lubrification, simplifiant la maintenance et éliminant les risques de contamination par brouillard d'huile dans les zones sensibles telles que la transformation alimentaire ou l'assemblage électronique.
Chaque distributeur est équipé d'une commande manuelle standard pour faciliter l'installation, le débogage et le fonctionnement d'urgence. Les bobines sont protégées selon la norme IP65, ce qui les rend étanches à la poussière et résistantes aux jets d'eau, idéales pour des conditions environnementales rigoureuses.
La plage de pression de fonctionnement est comprise entre 0,15 et 0,8 MPa, ce qui rend ces distributeurs adaptés à un large éventail d'applications pneumatiques industrielles. De plus, une pression d'épreuve de 1,2 à 1,5 MPa assure une marge de sécurité pour résister efficacement aux surtensions de pression.
Paramètres techniques :
| Protection de la bobine |
IP65 |
| Pression de fonctionnement |
0,15–0,8 MPa (21–114 Psi) |
| Options de tension de bobine |
DC12V, DC24V, AC110V, AC220V |
| Commande manuelle |
Standard |
| Matériau du corps |
Alliage d'aluminium |
| Type de distributeur |
Distributeur de commande directionnelle à commande pilote 5/2 voies |
| Fluide |
Air filtré (40 µm) |
| Matériau du joint |
NBR (standard) |
Applications :
Contrôle de vérin à double effet
La fonction 5/2 voies est conçue pour gérer efficacement les opérations d'extension et de rétraction des actionneurs pneumatiques. Cette méthode de contrôle assure un mouvement précis et fiable dans les vérins à double effet, ce qui la rend idéale pour diverses applications industrielles.
Panneaux d'automatisation multi-vérins
Les kits de montage facilitent l'alimentation centralisée en air et le câblage simplifié dans des armoires de commande compactes. Ces panneaux peuvent accueillir jusqu'à 10 stations de distributeurs, simplifiant l'intégration et la gestion de plusieurs vérins dans les systèmes automatisés.
Systèmes de contrôle à tension mixte
Un seul montage peut accueillir simultanément des stations pilotées par PLC en 24V DC et des stations de sécurité manuelles en 220V AC. Cette flexibilité permet une intégration transparente de différents composants de contrôle de tension au sein d'un même système.
Applications d'automatisation industrielle
Les solutions de contrôle directionnel sont largement utilisées dans les machines de fabrication, d'assemblage et d'emballage. Ces systèmes contribuent à améliorer l'efficacité opérationnelle et la précision dans divers processus industriels.
Manutention de matériaux
Le contrôle efficace des pinces, des étaux et des actionneurs de positionnement joue un rôle vital dans les opérations de manutention de matériaux. Ces dispositifs assurent une manipulation précise et constante des articles tout au long des lignes de production.
Assemblage alimentaire et électronique
Le fonctionnement sans lubrification est essentiel pour les lignes d'assemblage alimentaire et électronique, car il évite la contamination par l'huile. Cette caractéristique maintient la propreté et la qualité des produits, conformément aux normes strictes de l'industrie.
Maintenance sur site et modernisation
La maintenance est simplifiée grâce à la disponibilité de bobines de remplacement et d'options de corps de distributeur seuls. Celles-ci permettent des réparations ciblées sans avoir à remplacer l'ensemble du montage, réduisant ainsi les temps d'arrêt et les coûts.
Personnalisation :
Notre distributeur pneumatique AirTac 4V110-M5 offre des services de personnalisation exceptionnels pour répondre à vos exigences spécifiques. Fabriqué en Chine et certifié CE, ce distributeur solénoïde NAMUR garantit une haute qualité et des performances fiables pour diverses applications industrielles.
Nous proposons des options flexibles, y compris des sélections de tension de bobine telles que DC12V, DC24V, AC110V et AC220V pour s'adapter à vos besoins opérationnels. Le distributeur solénoïde fonctionne efficacement dans une plage de pression de 0,15–0,8 MPa (21–114 Psi) et dispose d'une protection de bobine IP65 pour une durabilité dans les environnements exigeants.
Le matériau de joint standard est le NBR, idéal pour une utilisation avec de l'air filtré (40 µm), assurant une fonctionnalité et une longévité optimales. Notre quantité minimale de commande est de seulement 1 pièce, avec une capacité d'approvisionnement de 5000 pièces par mois, permettant des commandes à petite et grande échelle.
L'emballage est effectué en toute sécurité dans des cartons pour protéger les produits pendant l'expédition. Le délai de livraison est rapide, allant de 1 à 7 jours ouvrables après confirmation du paiement. Les conditions de paiement sont flexibles et incluent T/T, Western Union et Paypal.
Le prix est négociable pour s'adapter à votre budget et à la portée de votre projet. Choisissez nos services de personnalisation de distributeurs pneumatiques AirTac pour une solution de distributeur solénoïde fiable, efficace et sur mesure, conçue pour répondre à vos besoins industriels spécifiques.
Emballage et expédition :
Emballage et expédition du produit
Le distributeur solénoïde pneumatique est soigneusement emballé pour garantir qu'il arrive en parfait état. Chaque distributeur est emballé individuellement avec des matériaux de protection et placé dans une boîte robuste et conçue sur mesure pour éviter tout dommage pendant le transport. L'emballage comprend des composants antistatiques et résistants à l'humidité pour maintenir l'intégrité du produit.
Pour les commandes en gros, les produits sont solidement emballés dans des cartons renforcés avec un rembourrage approprié pour minimiser les mouvements et les impacts. Tous les colis sont clairement étiquetés avec les informations sur le produit, les instructions de manipulation et les détails d'expédition.
Les options d'expédition comprennent le fret aérien, le fret maritime et les services de messagerie express, en fonction des exigences du client et de la destination. Nous assurons une expédition rapide et fournissons des informations de suivi afin que les clients puissent surveiller leur envoi jusqu'à la livraison.
Notre équipe logistique travaille en étroite collaboration avec des transporteurs fiables pour garantir une livraison sûre et rapide du distributeur solénoïde pneumatique dans le monde entier.
