Vanne de commande pneumatique Airtac 4V410-15 à grand débit, à tiroir coulissant, corps en alliage d'aluminium, sans lubrification requise, commande manuelle pour circuit d'actionnement de vérin robuste

Description du produit:

La série 4V offre une gamme complète de soupapes électromagnétiques pneumatiques 5/2-way pilotées.Cette gamme comprend les bobines de remplacement individuelles ainsi que les kits de collecteurs multi-stations préassemblés., tous conçus pour assurer un contrôle directionnel fiable de l'air comprimé dans les applications d'automatisation industrielle.avec des capacités de débit (Cv) allant d'environ 0.56 contre 2.80Cette variété s'adapte efficacement aux différentes tailles d'actionneurs et aux exigences de vitesse.

Les soupapes sont disponibles en plusieurs configurations: ensembles de solénoïdes simples ou doubles complets, corps de soupapes uniquement pour l'intégration ou le remplacement de collecteurs,et bobines de remplacement individuelles en AC220V ou DC24V pour l'entretien sur placeLes kits de collecteurs multi-stations sont pré-arrangés avec 2 à 10 stations pour les modèles tels que les 4V210-08 et 4V110-06.La conception du collecteur centralise les ports P (entrée) et R/S (échappement), réduisant considérablement les raccords externes et réduisant les points de fuite potentiels de plus de 70% par rapport à la tuyauterie de chaque vanne individuellement.le câblage indépendant de la station permet la combinaison de tensions CA et CC sur un bloc de collecteurs, améliorant la flexibilité des systèmes intégrant les commandes PLC et les commutateurs de sécurité manuels.

Construit à partir d'un alliage d'aluminium, le corps de soupape est doté d'une structure de colonne coulissante qui offre une réponse sensible avec un minimum de frottement.si l'air lubrifié est utilisé, il doit être fourni en continu, avec ISO VG32 ou son équivalent recommandé.Les bobines ont une classification IP65 et consomment environ 3 VA (AC) ou 3 W (DC) selon le modèleLes soupapes fonctionnent dans une plage de pression standard de 0,15 à 0,8 MPa (21 à 114 psi), avec des pressions de résistance allant de 1,2 à 1,5 MPa selon la source spécifique.

Caractéristiques:

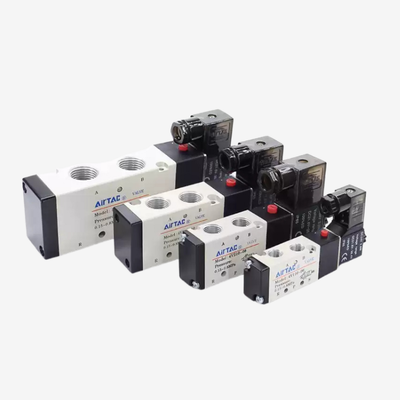

Les tailles des ports varient de 1/8 "à 1/2", pour accueillir plusieurs modèles, y compris le 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, et 4V410-15.Cette flexibilité assure la compatibilité entre une grande variété d'applications.

Ces vannes utilisent une conception de commande directionnelle pilotée 5/2-way, fournissant des capacités de commutation fiables pour les cylindres à double action et les actionneurs pneumatiques.Cela les rend un choix fiable pour un contrôle pneumatique précis.

Les variantes à double magnénoïde comprennent une fonction de mémoire qui aide à maintenir la position de la vanne,amélioration de la fiabilité opérationnelle des systèmes complexes.

Pour les situations où les bobines et le câblage sont déjà installés, une seule option de corps de soupape est proposée.réduire les temps d'arrêt et simplifier la maintenance.

Les bobines de remplacement individuelles sont disponibles en versions AC220V et DC24V, ce qui permet un entretien sur le terrain sans avoir besoin de remplacer l'ensemble de soupapes.Cette fonctionnalité permet une maintenance rentable et minimise les interruptions du système.

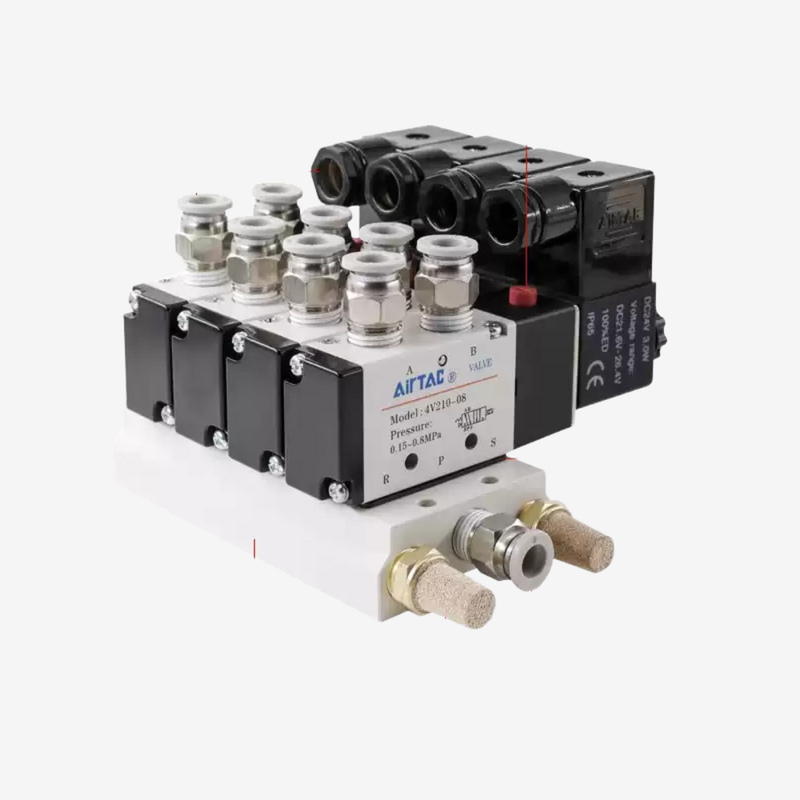

Les kits de collecteurs multi-stations sont disponibles dans des configurations préassemblées allant de 2 à 10 stations pour les modèles 4V210-08 et 4V110-06.Des kits supplémentaires pour les modèles 4V310-08 et 4V310-10 sont également proposésCes kits contribuent à réduire considérablement les besoins en espace d'installation et le temps de montage.

La logistique aérienne centralisée est réalisée grâce à des ports P et R/S unifiés de grand diamètre qui réduisent les raccords externes et les points de fuite potentiels de plus de 70%.Cela améliore la fiabilité du système et réduit les efforts de maintenance.

La conception prend en charge le mélange de tension sur un seul collecteur, car le câblage indépendant à chaque station permet de mélanger les tensions CA et CC dans un bloc compact.Cela améliore la flexibilité des configurations du système.

L'expansion modulaire est facilitée par l'utilisation de plaques vierges pour sceller les stations inutilisées.soutien au développement de systèmes évolués.

Construit en alliage d'aluminium, le corps de soupape offre une solution légère mais durable adaptée aux environnements industriels exigeants.La structure de la colonne coulissante assure une excellente étanchéité et une réponse sensible avec un minimum de frottement.

Les soupapes fonctionnent sans lubrification, ce qui simplifie l'entretien et empêche la contamination par le brouillard d'huile.qui est particulièrement bénéfique dans les applications de transformation alimentaire ou d'assemblage électronique.

Un contrôle manuel est inclus en standard, permettant une installation, un dépannage et un fonctionnement d'urgence plus faciles en cas de besoin.

Les bobines sont protégées à un niveau IP65, ce qui les rend résistantes à la poussière et aux jets d'eau, adaptées à une utilisation dans des environnements difficiles et difficiles.

Ces vannes fonctionnent efficacement dans une plage de pression de 0,15 à 0,8 MPa, assurant ainsi la compatibilité avec un large éventail de systèmes pneumatiques industriels.leur indice de pression de résistance de 1.2 à 1,5 MPa fournit une marge de sécurité pour accueillir les surtensions de pression potentielles.

Paramètres techniques:

Applications:

La commande du cylindre à double action utilise une fonction de soupape 5/2-way pour gérer efficacement l'extension et la rétraction des actionneurs pneumatiques.Cette configuration assure un fonctionnement précis et fiable dans diverses applications industrielles.

Les panneaux d'automatisation multicylindres sont équipés de kits de collecteurs qui centralisent à la fois l'alimentation en air et le câblage électrique.Cette conception permet de créer des armoires de commande compactes pouvant accueillir jusqu'à 10 stations de vannes, optimisant l'espace et l'organisation.

Avec les systèmes de contrôle à tension mixte, un seul collecteur est capable d'accueillir des stations de vannes fonctionnant à différents niveaux de tension.Cela inclut les stations à courant continu de 24 V entraînées par des PLC ainsi que les stations de sécurité manuelles à courant alternatif de 220 V., offrant des options d'intégration flexibles dans le même système de commande.

Les vannes de commande directionnelle jouent un rôle essentiel dans divers secteurs tels que la fabrication, l'assemblage et les machines d'emballage.Ils permettent un contrôle fluide et précis du mouvement essentiel à l'automatisation industrielle de haute performance..

Lors de la manutention des matériaux, il est essentiel de maîtriser les pinces, les pinces et les actionneurs de positionnement.Ces composants assurent une manipulation sûre et un placement précis au cours des différentes étapes de la production et de la logistique.

L'utilisation de la technologie de fonctionnement sans lubrifiant dans les chaînes de montage pour les produits alimentaires et électroniques empêche la contamination par l'huile,maintenir les normes d'hygiène et protéger les composants sensibles tout au long du processus de fabrication.

Pour l'entretien sur le terrain et la rénovation, des options de remplacement sont disponibles qui incluent uniquement des bobines et des corps de vannes.Cette approche de réparation ciblée élimine la nécessité de remplacer l'ensemble du collecteur, réduisant les temps d'arrêt et les coûts de maintenance.

Personnalisation:

Notre soupape électromagnétique pneumatique AirTac 4V110-M5 offre des solutions personnalisables pour répondre à vos besoins spécifiques.il est conçu pour des performances fiables avec une plage de pression de fonctionnement de 00,8 MPa (21 114 Psi) et est adapté aux applications d'air filtré (40 μm).

Nous fournissons des options de personnalisation, y compris le matériau d'étanchéité, dont la norme est le NBR, et une protection de bobine classée IP65 pour assurer la durabilité dans divers environnements.Chaque soupape pneumatique est certifiée CE et fabriquée en Chine, garantissant la qualité et la conformité.

Notre quantité minimale de commande est d'une seule pièce, avec un prix disponible après négociation pour répondre à votre budget.

Avec une capacité d'approvisionnement de 5000 pièces par mois, nous pouvons remplir les commandes rapidement avec un délai de livraison de 1-7 jours ouvrables après le paiement.et Paypal pour votre commodité.

Choisissez nos services de personnalisation de soupapes pneumatiques pour des solutions de soupapes électromagnétiques fiables et efficaces adaptées à vos besoins.

Emballage et expédition

Emballage et expédition du produit

La soupape électromagnétique pneumatique est soigneusement emballée pour s'assurer qu'elle arrive en parfait état.ensuite rembourré avec mousse ou enveloppe à bulles pour éviter tout dommage pendant le transportLe produit emballé est ensuite placé dans une boîte de carton robuste conçue pour résister aux contraintes de manutention et d'expédition.

Pour les commandes en vrac, plusieurs unités sont disposées soigneusement dans des boîtes plus grandes avec un rembourrage adéquat entre chaque article pour éviter les déplacements et les dommages d'impact.Tous les emballages sont clairement étiquetés avec des informations sur le produit, instructions de manutention et détails d'expédition.

L'expédition est disponible par voie aérienne, maritime ou terrestre, selon les exigences du client et la destination.Nous travaillons avec des partenaires logistiques fiables pour garantir la livraison rapide et sûre de la soupape électromagnétique pneumatique à votre emplacement spécifiéLes informations de suivi vous seront fournies à l'expédition pour votre commodité.
