Description du produit :
La série 4V englobe une sélection complète de distributeurs pneumatiques à solénoïde 5/2 voies à commande pilotée, incluant des bobines de remplacement individuelles et des kits de montage multi-stations pré-assemblés. Ces produits sont conçus pour assurer un contrôle directionnel fiable de l'air comprimé dans les applications d'automatisation industrielle. Les distributeurs sont disponibles avec des tailles de raccord allant de 1/8″ à 1/2″, et leurs débits (Cv) varient d'environ 0,56 à 2,80, s'adaptant à différentes tailles d'actionneurs et exigences de vitesse.
Les clients peuvent choisir parmi des ensembles complets de distributeurs à simple ou double solénoïde, des corps de distributeurs destinés à l'intégration ou au remplacement sur montage, ainsi que des bobines de remplacement individuelles disponibles en AC220V ou DC24V pour les besoins de maintenance sur site. Les kits de montage multi-stations sont préconfigurés dans des arrangements de 2 à 10 stations, spécifiquement conçus pour les modèles 4V210-08 et 4V110-06. De plus, des kits dédiés sont proposés pour les séries 4V310-08 et 4V310-10. Cette conception de montage optimise la centralisation des raccords P (admission) et R/S (échappement), minimisant efficacement les raccords externes et réduisant les points de fuite potentiels de plus de 70 % par rapport au raccordement de chaque distributeur séparément.
Le câblage indépendant pour chaque station permet la combinaison de tensions AC et DC sur un seul bloc de montage, améliorant la flexibilité du système, en particulier lors de l'intégration du contrôle PLC avec des interrupteurs de sécurité manuels. Construit en alliage d'aluminium, le corps du distributeur présente une structure à colonne coulissante qui assure une réponse sensible avec une faible friction.
Ces distributeurs ne nécessitent pas de lubrification à l'huile ; cependant, si de l'air lubrifié est utilisé, il doit être fourni en continu, avec une recommandation d'ISO VG32 ou d'un lubrifiant équivalent. Chaque distributeur comprend une fonction de commande manuelle, qui facilite l'installation et le dépannage sans nécessiter d'alimentation électrique. Les bobines ont un indice de protection IP65 et consomment une puissance d'environ 3 VA pour les variantes AC ou 3 W pour les variantes DC.
La plage de pression de fonctionnement standard des distributeurs se situe entre 0,15 et 0,8 MPa (21 à 114 psi), tandis que la pression d'épreuve varie de 1,2 à 1,5 MPa selon la source spécifique. Cela garantit des performances fiables dans des conditions industrielles variables.
Caractéristiques :

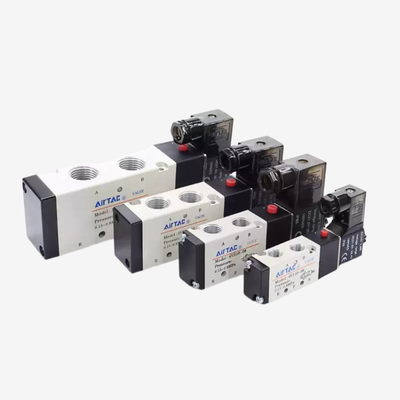

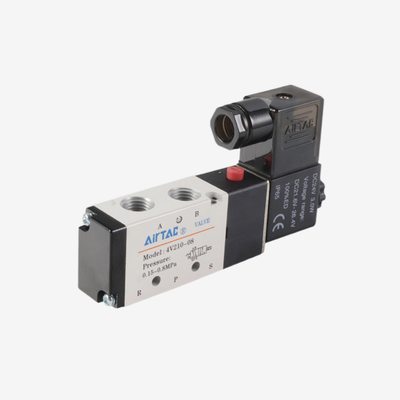

Les tailles de raccord de ces distributeurs vont de 1/8 pouce à 1/2 pouce, incluant des modèles tels que les 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 et 4V410-15. Cette variété assure la compatibilité avec un large éventail d'applications pneumatiques.

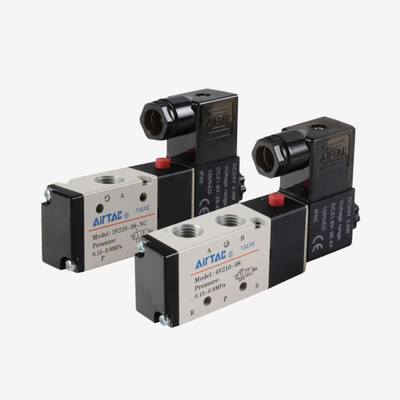

Dotés d'une conception de contrôle directionnel piloté 5/2 voies, ces distributeurs offrent des capacités de commutation fiables, idéales pour les vérins à double effet et les actionneurs pneumatiques. Les utilisateurs peuvent choisir entre des configurations à simple et double solénoïde, les versions à double solénoïde offrant une fonction de mémoire pour maintenir la position.

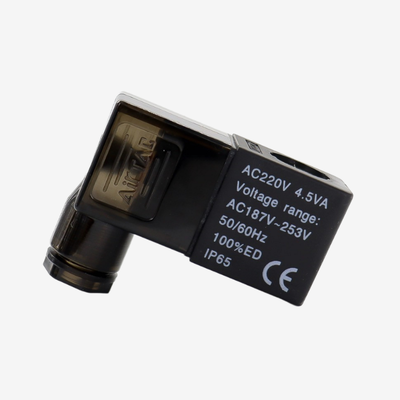

Pour plus de flexibilité, il est possible d'acheter le corps du distributeur seul. Ceci est utile pour les scénarios d'intégration ou de remplacement sur montage où les bobines et le câblage ont déjà été installés. De plus, des bobines de remplacement individuelles sont disponibles en versions AC220V et DC24V, permettant une maintenance sur site sans avoir à remplacer l'ensemble du distributeur.
Des kits de montage multi-stations sont disponibles en configurations pré-assemblées allant de 2 à 10 stations pour des modèles tels que les 4V210-08 et 4V110-06. Des kits pour les 4V310-08 et 4V310-10 sont également fournis pour minimiser l'espace d'installation et réduire considérablement le temps d'assemblage.
Le système utilise une logistique d'air centralisée avec des raccords P et R/S de grand diamètre, ce qui réduit considérablement les raccords externes et les points de fuite potentiels de plus de 70 %. De plus, le câblage indépendant des stations prend en charge le mélange de tensions sur un seul montage compact, permettant l'utilisation simultanée de tensions AC et DC.
L'expansion modulaire est facilitée par l'utilisation de plaques obturatrices qui scellent les stations inutilisées. Cette conception permet des mises à niveau futures sans avoir à modifier le câblage de l'alimentation d'air principale, améliorant la flexibilité et la scalabilité du système.
Les corps des distributeurs sont construits en alliage d'aluminium, offrant une solution légère mais durable, adaptée aux environnements industriels exigeants. La structure à colonne coulissante assure une excellente performance d'étanchéité et une réponse sensible avec une friction minimale.
Ces distributeurs fonctionnent sans nécessiter de lubrification, simplifiant les procédures de maintenance tout en empêchant la contamination par brouillard d'huile, ce qui est crucial dans des secteurs tels que l'agroalimentaire et l'assemblage électronique. Une commande manuelle est incluse en standard, facilitant l'installation, le dépannage et les opérations d'urgence.
Les bobines sont dotées d'une protection IP65, les rendant étanches à la poussière et résistantes aux jets d'eau, assurant ainsi un fonctionnement fiable même dans des environnements difficiles. La plage de pression de fonctionnement s'étend de 0,15 à 0,8 MPa, rendant ces distributeurs adaptés à une large gamme de systèmes pneumatiques industriels.
De plus, les distributeurs sont conçus pour résister à des pressions d'épreuve comprises entre 1,2 et 1,5 MPa, offrant une marge de sécurité qui protège contre les surtensions de pression et améliore la fiabilité globale du système.
Paramètres techniques :
| Matériau du joint |
NBR (standard) |
| Matériau du corps |
Alliage d'aluminium |
| Commande manuelle |
Standard |
| Fluide |
Air filtré (40 μm) |
| Type de distributeur |
Distributeur de contrôle directionnel piloté 5/2 voies |
| Options de tension de bobine |
DC12V, DC24V, AC110V, AC220V |
| Protection de la bobine |
IP65 |
| Pression de fonctionnement |
0,15–0,8 MPa (21–114 Psi) |
Applications :
Contrôle de vérin à double effet
La fonction de distributeur 5/2 voies offre un contrôle précis pour l'extension et la rétraction des actionneurs pneumatiques. Cette configuration permet un fonctionnement efficace et fiable des vérins à double effet dans diverses applications industrielles.
Panneaux d'automatisation multi-vérins
Les kits de montage sont conçus pour centraliser l'alimentation en air et le câblage, ce qui contribue à la création d'armoires de commande compactes. Ces panneaux peuvent accueillir jusqu'à 10 stations de distributeurs, ce qui les rend idéaux pour les tâches d'automatisation complexes impliquant plusieurs vérins.
Systèmes de contrôle à tension mixte
Un seul montage peut prendre en charge des systèmes de contrôle à tension mixte, hébergeant à la fois des stations pilotées par PLC en 24V DC et des stations de sécurité manuelles en 220V AC. Cette flexibilité simplifie l'intégration et améliore la polyvalence du système de contrôle.
Applications d'automatisation industrielle
Les distributeurs de contrôle directionnel sont largement utilisés dans les machines de fabrication, d'assemblage et d'emballage pour assurer des opérations fluides et précises. Ces distributeurs jouent un rôle crucial dans l'optimisation de la productivité et le maintien d'un flux de travail constant.
Manutention
Les systèmes de contrôle gèrent les pinces, les étaux et les actionneurs de positionnement, permettant une manutention efficace des matériaux. Ce contrôle précis est essentiel pour les tâches d'automatisation impliquant la manipulation et le placement de composants.
Assemblage agroalimentaire et électronique
Le fonctionnement sans lubrification de ces composants pneumatiques empêche la contamination par l'huile sur les lignes de production, ce qui est essentiel dans les processus d'assemblage agroalimentaire et électronique. Cette caractéristique garantit la qualité des produits et la conformité aux normes industrielles.
Maintenance sur site et modernisation
Des pièces de rechange telles que les bobines et les corps de distributeurs sont disponibles séparément, permettant des réparations ciblées sans avoir à remplacer l'ensemble du montage. Cette approche réduit les temps d'arrêt et les coûts de maintenance sur le terrain.
Personnalisation :
Notre distributeur pneumatique AirTac 4V110-M5 offre des services de personnalisation exceptionnels pour répondre à vos exigences spécifiques. Fabriqué en Chine et certifié CE, ce distributeur de contrôle directionnel piloté 5/2 voies est conçu avec un corps durable en alliage d'aluminium et une protection de bobine classée IP65, garantissant des performances fiables dans diverses applications industrielles.
Nous proposons des options de personnalisation flexibles pour le distributeur pneumatique, prenant en charge des pressions de fonctionnement de 0,15 à 0,8 MPa (21 à 114 Psi) et une compatibilité avec l'air filtré (40 μm). Avec une quantité minimale de commande de seulement 1 pièce et une capacité d'approvisionnement de 5000 pièces par mois, nous pouvons répondre efficacement aux commandes de toute taille. Le prix est négociable pour s'adapter à votre budget, et l'emballage est sécurisé dans des cartons.
Notre délai de livraison varie de 1 à 7 jours ouvrables après paiement, avec des conditions de paiement pratiques incluant T/T, Western Union et PayPal. Faites confiance à nos services de personnalisation de distributeurs pneumatiques pour vous fournir des solutions de distributeurs fiables, de haute qualité et sur mesure qui correspondent parfaitement à vos besoins opérationnels.
Emballage et expédition :
Emballage du produit :
Le distributeur pneumatique à solénoïde est soigneusement emballé pour assurer sa protection pendant le transport. Chaque distributeur est emballé individuellement dans un sac en plastique antistatique robuste pour éviter les dommages dus à l'humidité et à la poussière. Les unités individuelles sont ensuite placées dans des inserts en mousse découpés sur mesure à l'intérieur d'une boîte en carton durable pour minimiser les mouvements et absorber les chocs. L'emballage extérieur est étiqueté avec les détails du produit, les instructions de manipulation et les informations d'expédition pour faciliter une livraison sûre et précise.
Expédition :
Nous proposons des options d'expédition fiables pour livrer le distributeur pneumatique à solénoïde rapidement et en toute sécurité. Les produits sont expédiés via des transporteurs de confiance avec suivi disponible pour toutes les commandes. Selon la destination, les méthodes d'expédition comprennent les services de transport terrestre standard, accéléré et aérien. Toutes les expéditions sont conformes aux réglementations internationales en matière d'expédition, et la documentation nécessaire est fournie pour le dédouanement afin d'assurer une livraison fluide dans le monde entier.
