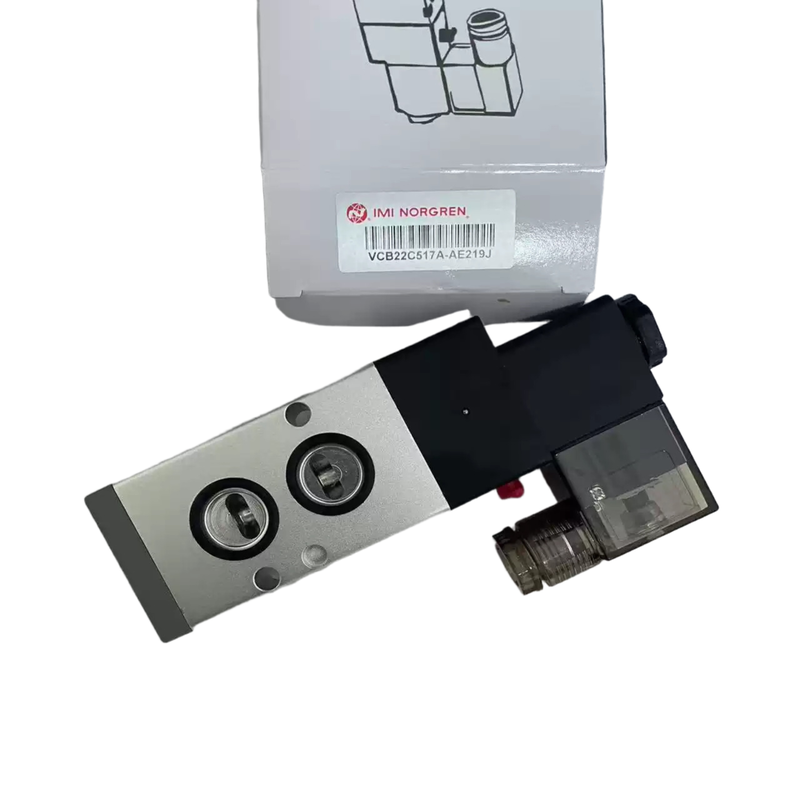

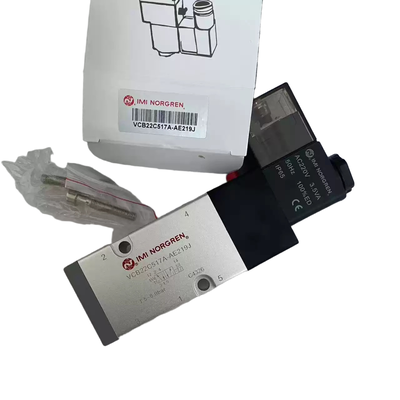

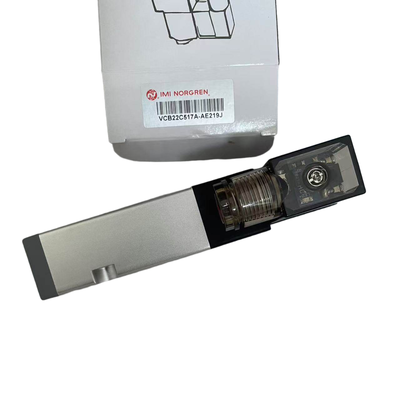

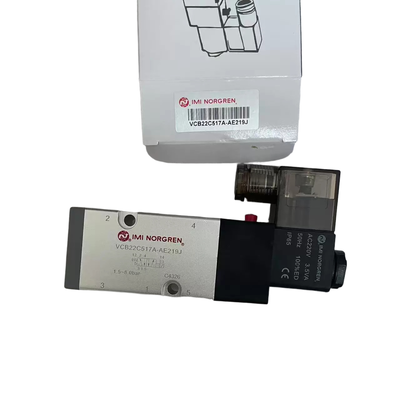

Description du produit:
La série IMI Norgren VCB22 représente une gamme de soupapes à bobine actionnées par magnénoïde de haute performance conçue pour fournir un contrôle directionnel fiable dans l'automatisation pneumatique industrielle.Cette série offre des configurations polyvalentes, y compris les fonctions de commande directionnelle 3/2, 5/2 et 5/3, ce qui le rend adapté à un large éventail d'applications pneumatiques.
Construit avec un boîtier en aluminium compact, la série VCB22 est équipée de voyants LED standard et d'un système d'alimentation en air pilote interne.Il prend en charge des débits allant de 245 à 3350 litres par minute, répondant efficacement aux besoins des circuits pneumatiques, des besoins à petite échelle aux besoins en débit élevé.
Ces soupapes sont disponibles en quatre largeurs différentes, 18 mm, 22 mm, 27 mm et 34 mm, et disposent d'une variété d'options de taille de port, notamment M5, G1/8, G1/4, G3/8 et G1/2.la série prend en charge les normes de montage NAMUR, facilitant l'assemblage et la maintenance faciles grâce à un système de collecteurs à sous-base.
La série IMI Norgren VCB22 est largement utilisée dans plusieurs industries telles que les machines d'emballage, la production automobile, la transformation des aliments et des boissons, les équipements textiles,traitement chimique, et l'automatisation industrielle générale, soulignant sa polyvalence et ses performances robustes.
Caractéristiques:
Ces soupapes électromagnétiques industrielles sont des produits originaux de la marque IMI Norgren, reconnue pour sa haute qualité et sa fiabilité.Ils sont disponibles dans différentes configurations de contrôle directionnel, y compris les types 3/2, 5/2 et 5/3, répondant à divers besoins d'application.
Les soupapes sont disponibles en quatre largeurs distinctes: 18 mm (type A), 22 mm (type B), 27 mm (type C) et 34 mm (type D).Cette gamme permet de choisir la taille appropriée en fonction des exigences spécifiques du système.En plus des options de taille, il existe des choix de ports complets tels que M5, G1/8, G1/4, G3/8 et G1/2, ainsi que des ports NAMUR spécialisés dans G1/4 et G3/8.
Conçues pour une capacité de débit élevée, ces vannes peuvent gérer entre 245 et 3350 litres par minute à une pression d'entrée de 6 bar avec une chute de pression de 1 bar.chaque soupape est équipée d'un voyant LED standard qui indique clairement l'état de la puissance, tandis que la commande manuelle est dotée d'un mécanisme de verrouillage à pression et à tour pour faciliter les tâches de mise en service et d'entretien.
Conçues pour une utilisation industrielle continue, les vannes ont une capacité de service de 100%, assurant un fonctionnement fiable à long terme.les rendant adaptés à des environnements difficiles et exigeantsLe boîtier en aluminium résistant offre une structure légère mais robuste, et les joints NBR assurent un service efficace avec de l'air comprimé.
L'installation est simplifiée grâce à un système de montage à sous-base qui permet non seulement de rationaliser les tuyaux, mais aussi d'assembler les collecteurs.éliminer la nécessité d'une source d'air pilote externeEn outre, les vannes tolèrent une variation de tension de ±10%, ce qui permet de tenir compte des fluctuations de puissance typiques de l'industrie.
Les clients peuvent choisir entre des soupapes solénoïdes simples avec retour de ressort ou des options de solénoïde double.Tous les ports bloqués (APB), Centre d'échappement ouvert (COE) et Centre de pression ouverte (COP), offrant des options de contrôle polyvalentes adaptées aux exigences spécifiques de l'application.
Paramètres techniques:
| Moyenne |
Air comprimé, filtré à 40 μm, lubrifié ou non lubrifié |
| Série |
VCB22 |
| Taux de débit |
245 à 3350 L/min |
| Température ambiante/médium |
-5°C à +70°C |
| Marque |
IMI Norgren |
| Type de soupape |
Valve à bobine actionnée par solénoïde |
| Les fonctions |
Les résultats de l'analyse sont les suivants: 3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Fourniture de matériel pilote |
Le secteur privé |
| Pression de fonctionnement |
1.5 à 8 bar |
| Options de tension |
Pour les appareils de commande électronique, le régulateur doit être équipé d'un système de freinage. |
Applications:
Applications des soupapes électromagnétiques de la série Norgren VCB22
Les soupapes électromagnétiques de la série Norgren VCB22 sont largement utilisées dans un large éventail de secteurs industriels.Ces vannes fournissent des solutions de contrôle pneumatique fiables adaptées aux différents besoins de fabrication et d'automatisation.
Machines et appareils pour l'emballage
Ils sont couramment utilisés pour gérer l'actionnement pneumatique dans les lignes d'emballage alimentaire, les processus de formage des cartons et les opérations de remplissage, garantissant un contrôle efficace et précis.
Fabrication automobile
Dans l'industrie automobile, ces vannes facilitent le commutation des circuits d'air pour les appareils de soudage, les lignes de montage et les cellules de travail robotiques, contribuant ainsi à des flux de production rationalisés.
Aliments et boissons
Les vannes permettent un contrôle automatisé de l'équipement de remplissage, des machines d'étiquetage et des systèmes de tri, améliorant ainsi la précision et la rapidité de la transformation des aliments et des boissons.
Machines et appareils pour le textile
Ils jouent également un rôle essentiel dans la fourniture d'un entraînement pneumatique pour les métiers à tisser, les machines à teindre et les lignes de manutention de tissus dans les environnements de fabrication textile.
Produits chimiques et pharmaceutiques
Utilisées pour l'isolation pneumatique dans les circuits de fluides de contrôle de processus, ces soupapes magnénoïdes sont cruciales dans les applications chimiques et pharmaceutiques,bien que la compatibilité des supports doit être vérifiée avant utilisation.
Électronique et semi-conducteurs
Dans les secteurs de l'électronique et des semi-conducteurs, la série VCB22 offre un contrôle pneumatique précis pour les équipements de salle blanche, les stations d'assemblage de circuits imprimés (PCB) et les systèmes d'inspection.
Automatisation industrielle générale
Les vannes assurent un contrôle directionnel dans diverses tâches d'automatisation telles que le chargement et le déchargement des machines, les opérations de convoyeur, les ascenseurs et les mouvements de table rotative.
Les demandes NAMUR
La série est conçue pour supporter le montage direct sur les actionneurs pneumatiques, y compris les cylindres et les vannes de commande, selon la norme NAMUR pour une intégration transparente.
Systèmes multiples
En outre, les soupapes VCB22 conviennent à une installation centralisée multi-soupapes utilisant des sous-bases, permettant des solutions de tuyauterie simplifiées et intégrées dans des systèmes à collecteurs.
Assistance et services:
Les soupapes solénoïdes Norgren sont conçues pour assurer un contrôle fiable et efficace des systèmes pneumatiques et des fluides.et les détails de la demande prêts à faciliter une assistance précise.
Notre équipe de support technique peut vous aider avec les conseils d'installation, le dépannage, les conseils d'entretien et la sélection de produits pour assurer une performance optimale de votre soupape solénoïde Norgren.
Nous offrons également une gamme de services, y compris la réparation et la rénovation, la fourniture de pièces de rechange et la configuration personnalisée pour répondre aux besoins spécifiques de l'application.
Pour une documentation détaillée du produit, y compris des fiches de données, des manuels et des modèles CAO, veuillez consulter le site Web officiel de Norgren ou le catalogue de produits.
Veiller à ce que toutes les installations respectent les normes de sécurité et les conditions d'exploitation pertinentes spécifiées dans la documentation du produit afin de garantir un fonctionnement sûr et efficace.
