Description du produit :

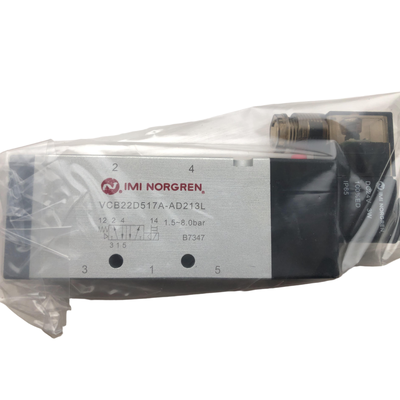

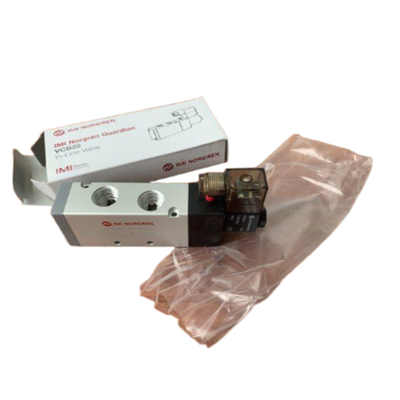

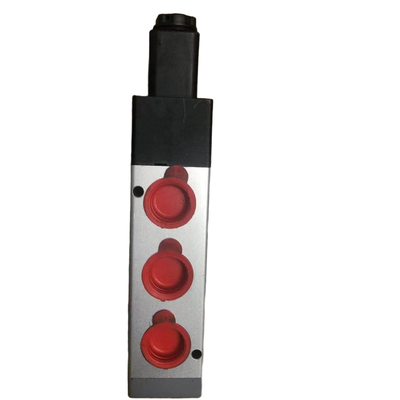

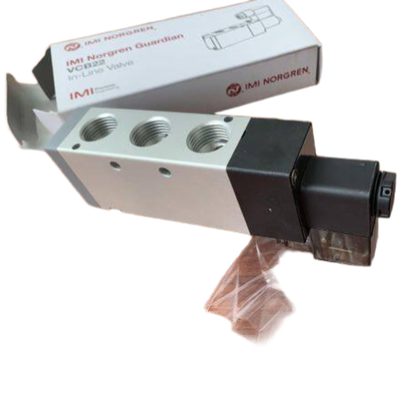

La série VCB22 d'IMI Norgren représente une électrovanne à tiroir haute performance conçue pour fournir des fonctions de commande directionnelle 3/2, 5/2 et 5/3. Cette polyvalence la rend adaptée à un large éventail de tâches d'automatisation pneumatique dans divers secteurs industriels. La valve est dotée d'un boîtier compact en aluminium, enrichi d'indicateurs LED standard et d'une alimentation en air pilote interne, garantissant un fonctionnement fiable. Sa capacité couvre des débits allant de 245 à 3350 litres par minute, répondant efficacement aux applications allant des circuits pneumatiques miniatures aux circuits à haut débit.
Cette série est disponible en quatre largeurs de vanne distinctes : 18 mm, 22 mm, 27 mm et 34 mm, offrant une gamme de tailles de ports, y compris M5, G1/8, G1/4, G3/8 et G1/2. De plus, les options de montage NAMUR sont prises en charge, permettant une installation flexible. La série VCB22 est conçue avec un système de sous-base qui facilite l'assemblage de collecteurs et simplifie les procédures de maintenance, améliorant ainsi l'efficacité opérationnelle globale.
Largement adoptées dans de nombreuses industries, les vannes VCB22 sont couramment utilisées dans les machines d'emballage, la fabrication automobile, la production alimentaire et de boissons, les machines textiles, le traitement chimique et l'automatisation industrielle générale. Leurs performances robustes et leur conception adaptable en font un composant essentiel des systèmes de commande pneumatique modernes.
Caractéristiques :
Découvrez la fiabilité et les performances supérieures des véritables électrovannes industrielles IMI Norgren, un nom de confiance en matière de qualité. Ces vannes sont disponibles dans des options de commande directionnelle polyvalentes, y compris des configurations 3/2, 5/2 et 5/3 pour répondre aux divers besoins des applications.
Choisissez parmi quatre largeurs de vanne différentes conçues pour diverses exigences d'installation : 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) et 34 mm (Type D). De plus, une large gamme de tailles de ports est disponible, telles que M5, G1/8, G1/4, G3/8, G1/2, ainsi que des options NAMUR G1/4 et G3/8, garantissant la compatibilité avec de nombreux systèmes.
Ces vannes offrent des capacités de débit impressionnantes, allant de 245 à 3350 litres par minute à une pression d'entrée de 6 bars avec une perte de pression de 1 bar. Un indicateur LED intégré fournit un retour d'information clair et immédiat sur l'état de l'alimentation, simplifiant l'utilisation et le dépannage.
Pour une facilité d'utilisation lors de la mise en service et de la maintenance, les électrovannes sont dotées d'un mécanisme de verrouillage manuel par pression et rotation. Conçues pour une utilisation industrielle continue, elles bénéficient d'une classification de service continu à 100 % et d'une classe de protection IP65, ce qui les rend bien adaptées pour résister aux conditions environnementales difficiles.
Les vannes sont construites avec des boîtiers en aluminium légers mais durables et utilisent des joints NBR optimisés pour les services d'air comprimé. L'installation est simplifiée grâce à un système de montage sur sous-base qui facilite la tuyauterie et permet un assemblage efficace des collecteurs. De plus, une alimentation en air pilote interne signifie qu'il n'y a pas besoin d'une source pilote externe.
La tolérance de tension est maintenue à ±10 % pour gérer les fluctuations typiques de l'alimentation industrielle. Les clients peuvent choisir entre des options à solénoïde simple (retour par ressort) ou à double solénoïde selon leurs exigences opérationnelles. Pour les vannes 5/3, trois fonctions centrales sont proposées : Tous les ports bloqués (APB), Échappement central ouvert (COE) et Pression centrale ouverte (COP), offrant des options de contrôle flexibles.
Paramètres techniques :
| Marque |
IMI Norgren |
| Série |
VCB22 |
| Type de vanne |
Électrovanne à tiroir |
| Débit |
245 à 3350 L/min |
| Options de tension |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Milieu |
Air comprimé, filtré à 40 µm, lubrifié ou non lubrifié |
| Fonctions |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Alimentation pilote |
Interne |
| Température ambiante/milieu |
-5°C à +70°C |
| Pression de fonctionnement |
1,5 à 8 bars |
Cette électrovanne NORGREN de la série VCB22 d'IMI Norgren offre des performances fiables avec des options de tension et des fonctions polyvalentes, ce qui la rend idéale pour diverses applications pneumatiques nécessitant un contrôle précis de l'air comprimé.
Applications :
Applications des électrovannes Norgren série VCB22
Les électrovannes de la série Norgren VCB22 trouvent une utilisation étendue dans une variété de secteurs industriels en raison de leur fiabilité et de leur polyvalence.
Dans les domaines machines d'emballage , ces vannes jouent un rôle essentiel dans le contrôle de l'actionnement pneumatique. Elles sont couramment utilisées dans les lignes d'emballage alimentaire, de formage de cartons et de remplissage, garantissant un fonctionnement fluide et précis.
Dans la fabrication automobile , les vannes facilitent la commutation des circuits d'air pour les dispositifs de soudage, les lignes d'assemblage et les cellules de travail robotisées, contribuant à des processus de production efficaces.
Pour le secteur de l'alimentation et des boissons , la série VCB22 assure le contrôle automatisé de divers équipements tels que les machines de remplissage, les systèmes d'étiquetage et les opérations de tri, améliorant ainsi la vitesse et la précision.
L'industrie machines textiles bénéficie également de ces électrovannes, où elles prennent en charge les entraînements pneumatiques dans les métiers à tisser, les appareils de teinture et les lignes de manipulation de tissus.
Dans les domaines chimique et pharmaceutique , elles offrent une isolation pneumatique dans les circuits de fluides de contrôle de processus. Cependant, les utilisateurs doivent vérifier la compatibilité des médias avant l'application.
L'industrie électronique et des semi-conducteurs utilise ces vannes pour le contrôle pneumatique de précision dans les équipements de salle blanche, l'assemblage de circuits imprimés et les systèmes d'inspection.
L'automatisation industrielle générale s'appuie sur la série VCB22 pour les tâches de commande directionnelle, y compris le chargement et le déchargement de machines, le fonctionnement des convoyeurs, les ascenseurs et les tables tournantes.
De plus, les vannes sont conçues pour répondre aux normes NAMUR , permettant un montage direct sur des actionneurs pneumatiques tels que des vérins et des vannes de commande.
Enfin, elles prennent en charge les systèmes de collecteurs où plusieurs vannes sont centralisées via des sous-bases pour des configurations de tuyauterie intégrées, simplifiant l'installation et la maintenance.
