Description du produit :

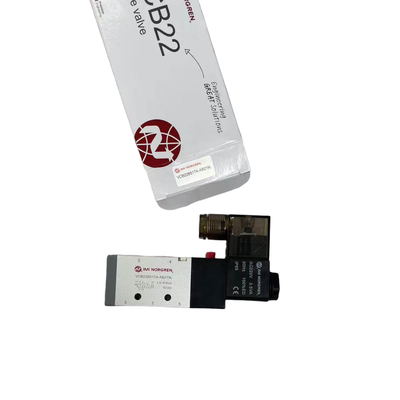

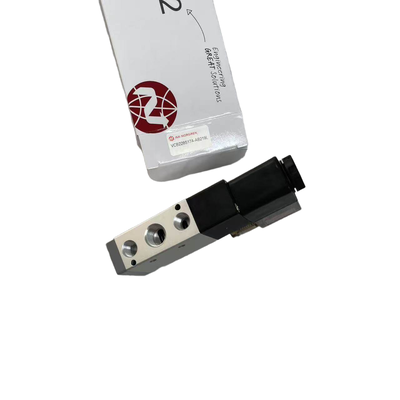

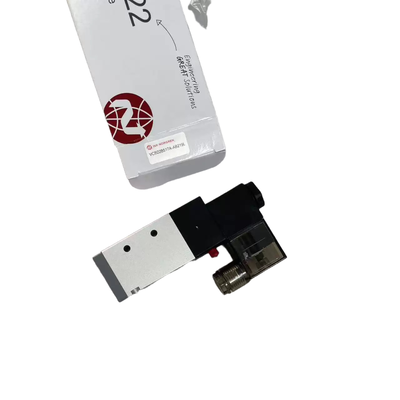

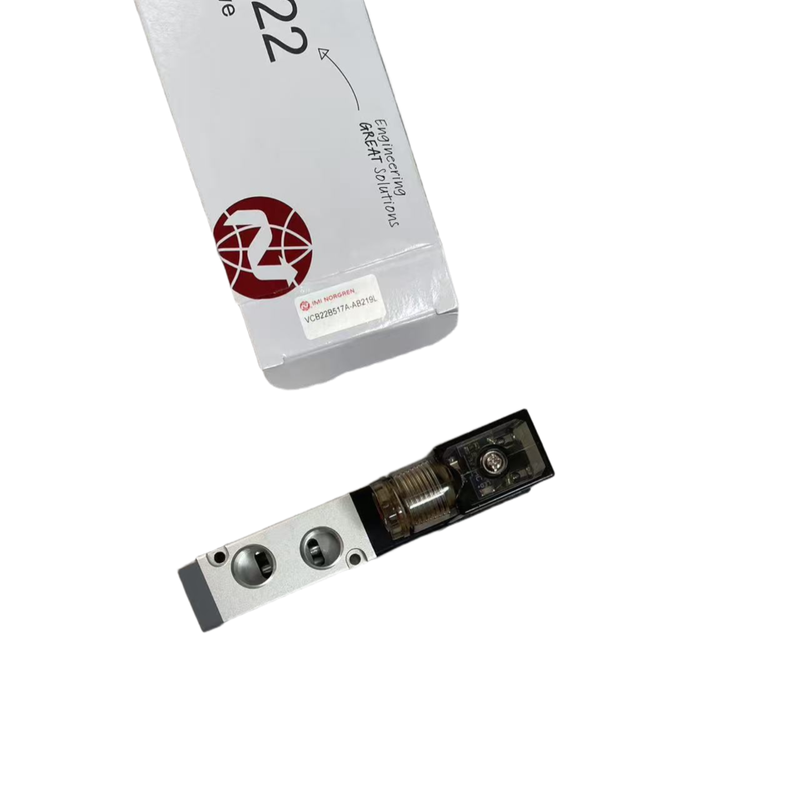

Vanne à commande par solénoïde série VCB22 IMI Norgren
La série VCB22 d'IMI Norgren représente une vanne à tiroir actionnée par solénoïde haute performance conçue pour offrir des fonctions de commande directionnelle polyvalentes, notamment des configurations 3/2, 5/2 et 5/3. Cette gamme convient à un large éventail de besoins d'automatisation pneumatique industrielle, combinant fiabilité et contrôle de précision.
Construite avec un boîtier compact en aluminium, la série VCB22 intègre des fonctionnalités telles que des voyants LED standard et une alimentation en air pilote interne. Elle prend en charge des débits allant de 245 à 3350 litres par minute, ce qui la rend adaptable aux applications qui exigent des circuits pneumatiques miniatures ou à haut débit.
La série est disponible en quatre largeurs de vanne distinctes : 18 mm, 22 mm, 27 mm et 34 mm, et est livrée avec diverses options de taille de port, notamment M5, G1/8, G1/4, G3/8 et G1/2. De plus, les vannes offrent des capacités de montage NAMUR, permettant l'intégration dans des systèmes de sous-base qui facilitent un assemblage de collecteur simple et des processus de maintenance simplifiés.
Ces vannes trouvent une large application dans plusieurs industries telles que les machines d'emballage, la fabrication automobile, le traitement des aliments et des boissons, les équipements textiles, le traitement chimique et l'automatisation industrielle générale. Leur polyvalence et leur conception robuste font de la série VCB22 un choix fiable pour améliorer les systèmes de contrôle pneumatique.
Caractéristiques :
Découvrez la fiabilité des vannes à solénoïde industrielles authentiques IMI Norgren , une marque synonyme de qualité de confiance dans le secteur industriel. Ces vannes sont conçues pour des performances et une durabilité optimales.
La gamme de produits offre une variété de configurations de commande directionnelle, y compris des options 3/2, 5/2 et 5/3 pour répondre aux différents besoins d'application. Les clients peuvent choisir parmi quatre largeurs de vanne distinctes : 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) et 34 mm (Type D).
Conçues dans un souci de polyvalence, ces vannes sont livrées avec une sélection complète de tailles de port : M5, G1/8, G1/4, G3/8 et G1/2. De plus, les normes NAMUR sont respectées avec les options de port G1/4 et G3/8, améliorant la compatibilité.
Elles offrent une capacité de débit élevée impressionnante allant de 245 à 3350 litres par minute à une pression d'entrée de 6 bars, avec une perte de charge de seulement 1 bar. Cela garantit un contrôle pneumatique efficace et performant.
Chaque vanne est dotée d'un voyant LED intégré en tant que composant standard, offrant un affichage clair et immédiat de l'état de l'alimentation. Pour une facilité d'utilisation lors de la mise en service et de la maintenance continue, un dispositif de déverrouillage manuel par pression et rotation est intégré.
Avec une classification de service continu à 100% , ces vannes sont conçues pour un fonctionnement à long terme sans compromis. Elles bénéficient également d'une classe de protection IP65 , ce qui les rend idéales pour une utilisation dans des environnements industriels exigeants et difficiles.
Construites avec un boîtier en aluminium robuste mais léger et équipées de joints NBR pour le service d'air comprimé, ces vannes combinent durabilité et fiabilité. Le système de montage sur sous-base simplifie la configuration de la tuyauterie et facilite les assemblages de collecteurs.
La conception interne ne nécessite qu'une alimentation en air pilote interne , éliminant le besoin de toute source pilote externe. De plus, les vannes tolèrent des fluctuations de tension de ±10% , garantissant des performances stables dans les variations typiques de puissance industrielle.
Disponibles en configurations à solénoïde simple (retour par ressort) ou à double solénoïde , ces vannes offrent une flexibilité pour répondre aux différentes exigences opérationnelles. Pour les modèles 5/3, il existe trois options de fonction centrale : Tous les ports bloqués (APB) , Échappement central ouvert (COE) et Pression centrale ouverte (COP) .
Paramètres techniques :
| Série |
VCB22 |
| Milieu |
Air comprimé, filtré à 40 μm, lubrifié ou non lubrifié |
| Fonctions |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Température ambiante/du milieu |
-5°C à +70°C |
| Pression de fonctionnement |
1,5 à 8 bars |
| Alimentation pilote |
Interne |
| Type de vanne |
Vanne à tiroir actionnée par solénoïde |
| Débit |
245 à 3350 L/min |
| Marque |
IMI Norgren |
| Options de tension |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Applications :
Les vannes à solénoïde de la série Norgren VCB22 trouvent une application étendue dans divers secteurs industriels. Ces vannes sont conçues pour fournir un contrôle pneumatique fiable et conviennent à de nombreuses tâches d'automatisation.
Dans l'industrie des machines d'emballage, elles sont couramment utilisées pour le contrôle d'actionnement pneumatique dans des processus tels que l'emballage alimentaire, la formation de cartons et les lignes de remplissage. Leur fonctionnement précis garantit des processus d'emballage efficaces et constants.
Dans la fabrication automobile, ces vannes à solénoïde facilitent la commutation de circuits d'air pour les dispositifs de soudage, les lignes d'assemblage et les cellules de travail robotisées. Leur conception robuste supporte les environnements de production exigeants.
Le secteur de l'alimentation et des boissons bénéficie des capacités de contrôle automatisé de la série VCB22, en particulier dans les équipements de remplissage, les machines d'étiquetage et les systèmes de tri. Cela améliore la productivité et maintient les normes d'hygiène.
Dans les machines textiles, ces vannes fournissent de l'énergie pneumatique pour les métiers à tisser, les équipements de teinture et les lignes de manutention de tissus, permettant un fonctionnement fluide et fiable tout au long du processus de fabrication.
Les industries chimique et pharmaceutique utilisent la série VCB22 pour l'isolation pneumatique dans les circuits de fluides de contrôle de processus. Il est important de vérifier la compatibilité des milieux pour garantir des performances et une sécurité optimales.
Dans la fabrication d'électronique et de semi-conducteurs, les vannes offrent un contrôle pneumatique de précision essentiel pour les équipements de salle blanche, l'assemblage de circuits imprimés et les systèmes d'inspection.
Pour l'automatisation industrielle générale, la série VCB22 est utilisée pour le contrôle directionnel dans le chargement et le déchargement de machines, les convoyeurs, les ascenseurs et les tables tournantes, contribuant à rationaliser les flux de travail et à améliorer l'efficacité.
Ces vannes sont également conformes aux normes NAMUR, permettant un montage direct sur des actionneurs pneumatiques tels que des vérins et des vannes de commande, ce qui les rend idéales pour les configurations d'automatisation standardisées.
De plus, les systèmes de collecteurs bénéficient de la capacité d'installation centralisée multi-vannes de la série VCB22, qui peut être intégrée via des sous-bases pour une tuyauterie simplifiée et une conception compacte.
Support et services :
Les vannes à solénoïde Norgren sont conçues pour fournir un contrôle fiable et efficace du flux pneumatique et fluide dans une variété d'applications industrielles. Notre support technique produit et nos services garantissent que vous recevez une assistance experte tout au long du cycle de vie de votre vanne à solénoïde.
Notre équipe de support technique est disponible pour vous aider dans la sélection des produits, les conseils d'installation, le dépannage et les conseils de maintenance afin d'optimiser les performances de votre vanne à solénoïde. Nous proposons une documentation produit détaillée, y compris des fiches techniques, des schémas de câblage et des manuels d'utilisation pour faciliter une utilisation correcte.
En plus du support technique, Norgren propose des services complets tels que la personnalisation des vannes, la réparation et les solutions de remplacement. Notre engagement est de minimiser les temps d'arrêt et de maximiser la productivité en fournissant un service rapide et efficace.
Pour les applications complexes, nous offrons un support d'ingénierie pour adapter les solutions de vannes à solénoïde qui répondent aux exigences opérationnelles spécifiques. Nos experts travaillent en étroite collaboration avec les clients pour assurer une intégration transparente et la conformité aux normes de l'industrie.
Faites confiance à Norgren pour un support technique fiable et une excellence de service afin de maintenir vos systèmes de vannes à solénoïde en bon état de fonctionnement et efficaces.
Emballage et expédition :
La vanne à solénoïde Norgren est soigneusement emballée pour assurer une protection maximale pendant le transport. Chaque vanne est solidement enfermée dans une boîte sur mesure avec un rembourrage protecteur pour éviter les dommages dus aux chocs et aux vibrations. Les matériaux d'emballage sont conçus pour être durables et résistants à l'humidité, préservant l'intégrité du produit jusqu'à ce qu'il parvienne au client.
Pour l'expédition, la vanne à solénoïde Norgren est traitée en priorité pour garantir une livraison rapide. Le produit est expédié en utilisant des transporteurs fiables avec des options de suivi disponibles pour la commodité du client. Toutes les expéditions sont conformes aux réglementations et normes d'expédition internationales pour garantir un transport sûr et sécurisé dans le monde entier.
