Description du produit :
La série VAS se compose de ventouses industrielles spécialement conçues pour la préhension, le levage et la manipulation fiables de pièces dans des environnements de production automatisés et semi-automatisés. Ces ventouses sont disponibles en sept diamètres différents, allant de 15 mm à 125 mm, ce qui permet de s'adapter à un large éventail de tailles et de poids de pièces. Chaque ventouse est équipée d'un raccord fileté fixe – G1/8, G1/4 ou G3/8 selon la taille – permettant une fixation directe aux générateurs de vide, aux préhenseurs et aux mécanismes de manipulation.
Pour répondre aux divers types de surfaces et aux conditions environnementales, les ventouses sont disponibles en trois matériaux différents. Le NBR (caoutchouc nitrile) est l'option standard pour un usage industriel général, connu pour sa résistance solide aux huiles, à l'abrasion et à l'usure. Le PUR (polyuréthane) offre une durée de vie opérationnelle plus longue et est doux pour les surfaces sensibles grâce à ses propriétés de matériau plus souples. Pendant ce temps, le Silicone (SI) présente une excellente résistance aux hautes températures, ce qui le rend adapté aux applications de l'industrie alimentaire et à d'autres scénarios nécessitant une tolérance accrue à la température.
La série VAS propose également deux formes de ventouses distinctes pour répondre à divers besoins d'application. La forme plate ronde (VAS) est idéale pour les pièces lisses et plates qui ont une bonne finition de surface. En revanche, la forme à soufflet protecteur (VASB) offre une compensation de hauteur améliorée, ce qui la rend parfaite pour traiter les surfaces inégales, courbes ou texturées où une flexibilité et une absorption des chocs supplémentaires sont nécessaires. De plus, ces ventouses sont conformes aux normes RoHS et fonctionnent à l'air atmosphérique selon les directives ISO 8573-1:2010.
Les applications des ventouses de la série VAS sont étendues, y compris des tâches telles que le levage, l'équipement, le déplacement, l'insertion, le convoyage, la préhension, le maintien, l'empilage, le serrage, le transport, le repositionnement et le retournement de composants dans les systèmes d'automatisation flexibles. Leur polyvalence et leur fiabilité en font un composant précieux dans l'automatisation industrielle moderne.
Caractéristiques :

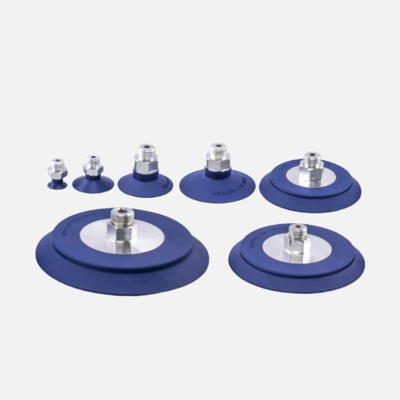

Options de diamètre polyvalentes
Le produit offre sept tailles de diamètre différentes allant de 15 mm à 125 mm. Cette large gamme permet de s'adapter à une grande variété de dimensions et de poids de pièces, assurant une flexibilité dans diverses applications industrielles.
Choix de matériaux pour divers besoins
Trois options de matériaux distinctes sont disponibles pour répondre aux différentes exigences opérationnelles :
- NBR : Idéal pour un usage industriel universel avec une durabilité équilibrée.
- PUR : Conçu pour offrir une longue durée de vie tout en assurant une manipulation douce des pièces sensibles.
- Silicone : Convient aux applications nécessitant une résistance aux hautes températures et la conformité aux normes de l'industrie alimentaire.
Conceptions de ventouses
Deux formes de ventouses répondent à divers types de surfaces :
- Plat Rond (VAS) : Idéal pour la préhension de surfaces lisses.
- Soufflet Protecteur (VASB) : Conçu pour les surfaces inégales ou courbes, offrant une compensation de hauteur pour une meilleure adaptabilité.
Connexion et construction
Des raccords filetés fixes sont disponibles dans les tailles G1/8, G1/4 ou G3/8, selon la taille du produit. Cette caractéristique permet un montage direct sans avoir besoin d'adaptateurs supplémentaires.
Le produit est construit avec une structure robuste et fiable, ce qui le rend adapté aux tâches de préhension et de manipulation exigeantes dans les environnements industriels.
Dureté et performance du matériau
Chaque variation de matériau offre une valeur de dureté Shore spécifique adaptée à des exigences particulières :
- Dureté Shore NBR 70 ± 5 : Offre une combinaison équilibrée de flexibilité et de résistance à l'usure à des fins générales.
- Dureté Shore PUR 60 ± 5 : Choix de matériau plus souple visant un traitement doux des pièces délicates.
- Dureté Shore Silicone 55 ± 5 : Souple et résistant aux hautes températures, ce qui le rend idéal pour les applications alimentaires et exposées à la chaleur.
Conformité et résistance environnementale
Le produit est conforme aux normes LABS (PWIS), répondant spécifiquement aux exigences VDMA24364-A1-L, ce qui le rend adapté aux applications sensibles aux altérations de mouillage de peinture.
Il bénéficie également d'une classe de résistance à la corrosion CRC 2, indiquant une tolérance modérée au stress de corrosion dans les environnements industriels, et est conforme aux réglementations RoHS, garantissant une conception respectueuse de l'environnement.
Spécifications de fonctionnement
La plage de température de fonctionnement standard est de -20°C à +80°C pour les versions NBR, les options en silicone offrant des capacités de température étendues pour des conditions plus extrêmes.
La pression de fonctionnement nominale est optimisée à -0,7 bar, ce qui permet une génération de vide efficace et une force de maintien fiable pendant l'utilisation.
Paramètres techniques :
| Matériaux des ventouses |
NBR (caoutchouc nitrile), PUR (polyuréthane), Silicone (SI) |
| Série |

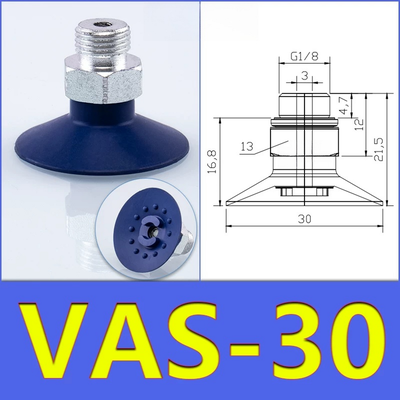

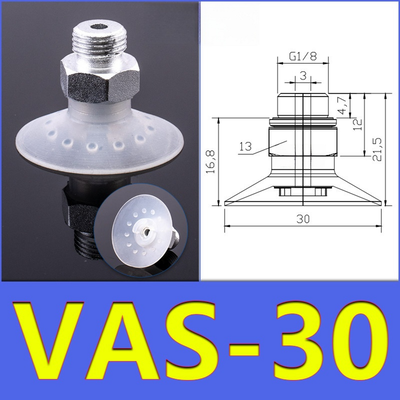

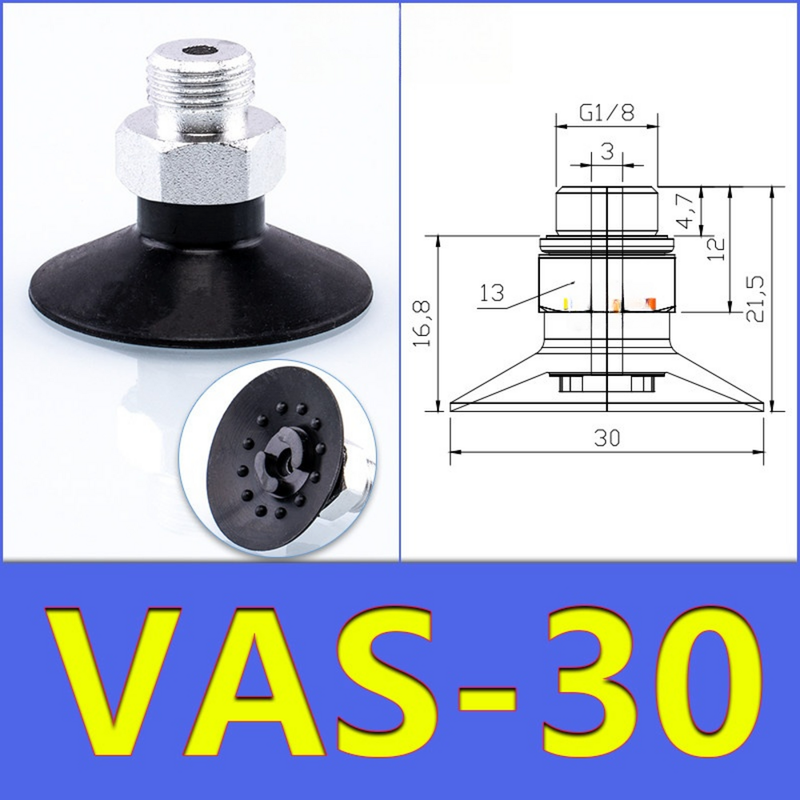

VAS (plat rond) |
| Filetages de connexion |
G1/8 (15–40 mm), G1/4 (55–100 mm), G3/8 (125 mm) |
| Diamètres des ventouses |
15 mm, 30 mm, 40 mm, 55 mm, 75 mm, 100 mm, 125 mm |
| Milieu de fonctionnement |
Air atmosphérique basé sur ISO 8573-1:2010 |
| Classe de résistance à la corrosion |
CRC 2 (stress de corrosion modéré) |
Applications :
L'automatisation flexible englobe un large éventail de tâches, notamment le levage, l'équipement, le déplacement, l'insertion, le convoyage, la préhension, le maintien, l'empilage, le serrage, le transport, le repositionnement et le retournement de divers composants. Ces capacités permettent des opérations efficaces et polyvalentes dans de nombreux environnements industriels.
Dans le domaine de la manutention, des solutions telles que les systèmes de prélèvement et de dépose, les effecteurs d'extrémité robotisés et les lignes de transfert automatisées jouent un rôle crucial. Ces technologies facilitent le mouvement fluide et précis des pièces dans les processus de fabrication et d'assemblage.
Les machines d'emballage bénéficient de techniques de préhension et de placement avancées qui manipulent les cartons, les films et les produits emballés avec soin et précision. Cela garantit l'intégrité des produits tout au long de la phase d'emballage.
Dans la fabrication de composants électroniques, une manipulation spécialisée est requise pour les cartes de circuits imprimés (PCB), les petites pièces et les assemblages délicats. La précision et la manipulation douce sont essentielles pour maintenir la qualité et la fonctionnalité de ces produits.
L'industrie agroalimentaire utilise des composants à base de silicone conçus pour répondre aux normes strictes de contact alimentaire et résister aux environnements à haute température. Ces matériaux garantissent l'hygiène et la sécurité pendant le traitement.
La fabrication automobile implique souvent la manipulation de panneaux de carrosserie, de verre et de divers composants sur les chaînes de montage. Des mécanismes de préhension fiables et efficaces sont essentiels pour maintenir le flux de production et les normes de qualité.
Pour les besoins généraux de préhension industrielle, les solutions de préhension par le vide offrent des performances fiables pour les pièces plates et inégales. Cette polyvalence les rend adaptées à un large éventail d'applications nécessitant une manipulation sûre et constante.
Support et services :
Nos ventouses à vide sont conçues pour la manipulation fiable et efficace d'une large gamme de matériaux. Pour des performances optimales, assurez-vous que la surface de la ventouse et l'objet à manipuler sont propres et exempts de poussière, d'huile ou d'humidité. Inspectez régulièrement la ventouse pour tout signe d'usure ou de dommage, et remplacez-la si nécessaire pour maintenir l'intégrité du vide.
L'installation doit être effectuée conformément aux spécifications du produit, en assurant une étanchéité parfaite pour éviter les fuites d'air. Lors de l'utilisation de la ventouse dans des systèmes automatisés, vérifiez que la pression de vide se situe dans la plage recommandée pour éviter d'endommager la ventouse et la pièce.
Pour le nettoyage, utilisez des détergents doux et évitez les produits chimiques agressifs qui pourraient dégrader le matériau de la ventouse. Stockez les ventouses dans un endroit frais et sec, à l'abri de la lumière directe du soleil, pour prolonger leur durée de vie.
Si vous rencontrez des problèmes avec les performances de la ventouse à vide, consultez le guide de dépannage fourni avec le produit. Pour une assistance supplémentaire, des services de support technique sont disponibles pour aider à diagnostiquer et à résoudre tout problème afin d'assurer un fonctionnement continu.
Emballage et expédition :
Emballage du produit : La ventouse à vide est soigneusement emballée dans une boîte robuste et écologique pour assurer sa protection pendant le transport. À l'intérieur, la ventouse est solidement placée dans un insert en mousse moulé sur mesure pour éviter tout mouvement ou dommage. L'emballage comprend également un manuel d'instructions et une carte de garantie pour la commodité du client.
Expédition : Nous offrons des services d'expédition fiables et rapides dans le monde entier. Chaque commande est traitée dans un délai de 1 à 2 jours ouvrables et expédiée via des transporteurs de confiance avec informations de suivi fournies. La ventouse à vide est expédiée dans un emballage de protection pour garantir qu'elle arrive en parfait état. Des options d'expédition accélérée sont disponibles pour les commandes urgentes.
