Description du produit :

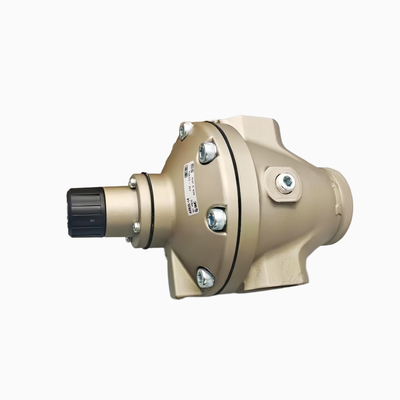

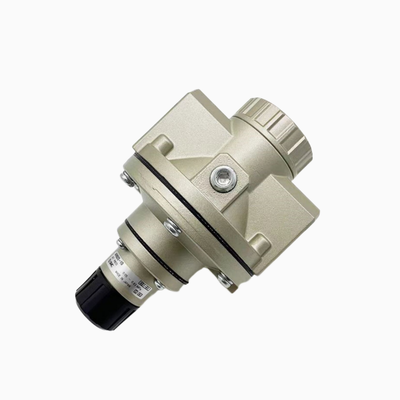

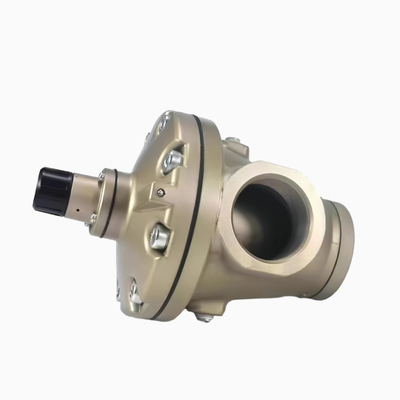

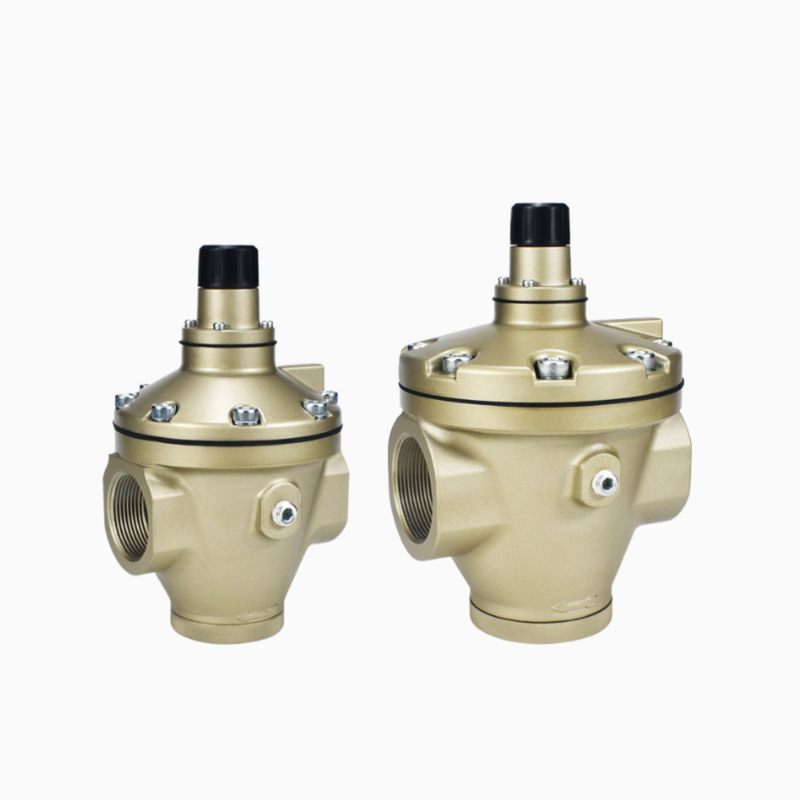

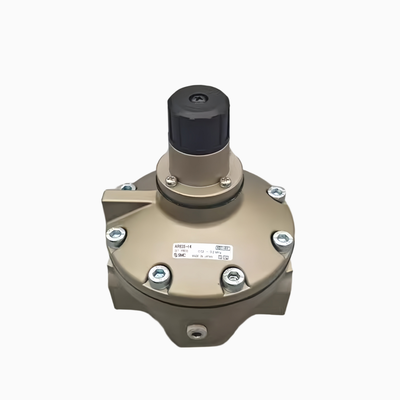

La série AR425 à AR935 de SMC représente une gamme de régulateurs de pression d'air à commande pilote interne et à décharge. Ces dispositifs sont spécialement conçus pour les systèmes d'air comprimé industriels lourds où le maintien d'une pression de sortie stable avec une capacité de débit élevée est crucial. Contrairement aux régulateurs à action directe, ces modèles à commande pilote utilisent l'air d'alimentation lui-même pour contrôler la vanne principale. Cette approche de conception assure une précision de régulation de pression supérieure, des caractéristiques de débit plus douces et réduit les fluctuations de la pression de sortie lorsque des changements surviennent dans la pression d'entrée.
Cette gamme de produits comprend 12 numéros de pièce populaires répartis sur quatre sous-séries différentes : AR625, AR635, AR825 et AR835. Ces régulateurs sont disponibles avec des tailles de raccord allant de Rc 3/4" à Rc 1-1/2". Il existe deux plages de pression disponibles pour s'adapter à diverses applications : une plage de 0,05 à 0,83 MPa (connue sous le nom de type 25) et une plage inférieure de 0,02 à 0,2 MPa (type basse pression 35). Les modèles portant la mention "G" sont équipés d'un manomètre de pression de panneau, et un support de montage optionnel, B25P, peut être ajouté pour plus de commodité d'installation.
La polyvalence et la fiabilité de ces régulateurs de pression d'air les rendent largement applicables dans de nombreux environnements industriels. Les utilisations courantes comprennent les stations de compresseurs, les pipelines d'air comprimé centraux, les lignes de production automatisées, les manipulateurs pneumatiques et les ensembles de machines OEM. Leur construction robuste et leurs capacités de contrôle précises en font un composant essentiel pour assurer un fonctionnement efficace et stable dans des environnements d'air comprimé exigeants.
Caractéristiques :
Ce régulateur est doté d'une conception à commande pilote qui assure une pression de sortie beaucoup plus stable par rapport aux régulateurs à action directe. Il n'est pas affecté par les fluctuations de la pression d'entrée, offrant des performances constantes même dans des conditions variables.
Équipé d'un mécanisme de décharge interne, le régulateur évacue automatiquement tout excès de pression de sortie vers l'atmosphère. Cette fonction permet de maintenir une pression de ligne aval constante, améliorant la sécurité et la fiabilité.
Le corps du régulateur est construit en aluminium moulé sous pression, comprenant un capot et une chambre protégés. Cette conception rend non seulement le régulateur léger, mais offre également une excellente dissipation de la chaleur, ce qui le rend idéal pour une utilisation dans des environnements d'usine exigeants.
Deux plages de pression réglables sont disponibles pour s'adapter à différentes applications : 0,05 à 0,83 MPa (modèle 25) et 0,02 à 0,2 MPa (modèle 35, un type de précision basse pression). Cette flexibilité permet un contrôle précis de la pression de fonctionnement selon les besoins spécifiques.
Le régulateur prend en charge plusieurs tailles de raccord, y compris 3/4", 1", 1-1/4" et 1-1/2". De plus, des options de filetage telles que les filetages Rc (PTF), NPT (F) et G peuvent être fournies sur demande pour s'adapter aux différentes exigences de tuyauterie.
Pour une meilleure convivialité, un manomètre optionnel (indiqué par le suffixe G, de la série G46) et un support de montage (modèle B25P) sont disponibles. Ces accessoires fournissent des lectures de pression locales claires et facilitent les installations de mise à niveau faciles.
Pour éviter les réglages accidentels et maintenir les pressions définies, une vis de blocage est incluse sur la poignée de réglage. Cette caractéristique garantit que le régulateur reste calibré en toute sécurité une fois ses réglages finalisés.
Paramètres techniques :
| Article |
AR625 / AR825 (Plage haute) |
AR635 / AR835 (Plage basse) |
| Fluide |
Air |
Air |
| Pression de service max. |
1,0 MPa |
1,0 MPa |
| Pression d'épreuve |
1,5 MPa |
1,5 MPa |
| Plage de pression réglée |
0,05 à 0,83 MPa |
0,02 à 0,2 MPa |
| Construction |
À commande pilote interne, type à décharge (air pilote toujours en fuite) |
Identique |
| Température ambiante / fluide |
-5 à 60°C (pas de gel) |
-5 à 60°C (pas de gel) |
| Orifice du manomètre |
1/4" |
1/4" |
| Consommation d'air (trou de décharge) |
5 L/min (ANR) à pression max. |
5 L/min (ANR) à pression max. |
| Matériau du corps |
Aluminium moulé sous pression |
Aluminium moulé sous pression |
| Ressort de réglage / vanne |
Fil d'acier 1 / Acier inoxydable |
Fil d'acier 1 / Acier inoxydable |
| Matériau de la poignée |
ABS |
ABS |
| Poids — AR625/635 |
1,1 kg |
1,1 kg |
| Poids — AR825/835 |
2,5 kg |
2,5 kg |
Applications :
Les stations de compresseurs d'air et les unités FRL (filtre-régulateur-lubrificateur) centrales jouent un rôle crucial dans le maintien d'une alimentation en air propre et régulée pour diverses applications industrielles.
La régulation de la pression de branche est essentielle pour les lignes d'assemblage, d'emballage et de convoyage automatisées, garantissant des performances et une sécurité optimales tout au long du processus de production.
Les actionneurs pneumatiques, y compris les vérins pneumatiques, les pinces, les mandrins pneumatiques et les générateurs de vide, sont des composants largement utilisés qui offrent un contrôle de mouvement précis et efficace dans de nombreux systèmes.
Diverses machines-outils, cabines de soudage, stations de peinture par pulvérisation, points de soufflage d'air et de purge utilisent la technologie pneumatique pour obtenir un fonctionnement fiable et constant.
Les machines OEM dans des industries telles que l'alimentation et les boissons, le textile, l'électronique, les semi-conducteurs et l'emballage bénéficient grandement de solutions pneumatiques personnalisées adaptées à leurs besoins spécifiques.
La réduction de pression secondaire et le contrôle de précision sont des fonctions critiques sur les conduites d'air centralisées à haut débit pour maintenir la stabilité et la précision du système.
