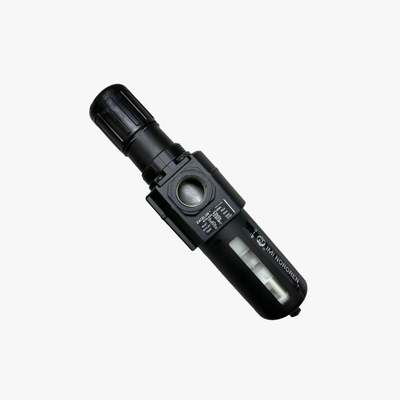

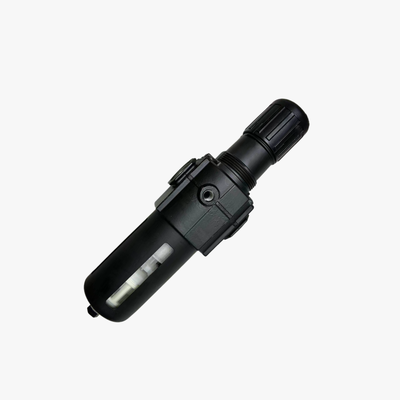

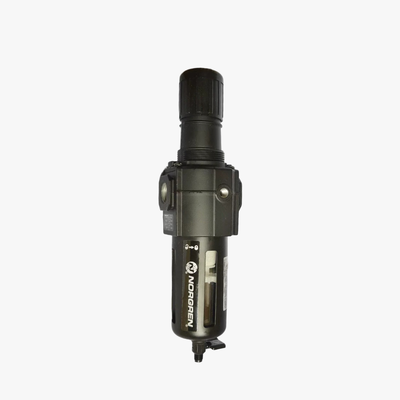

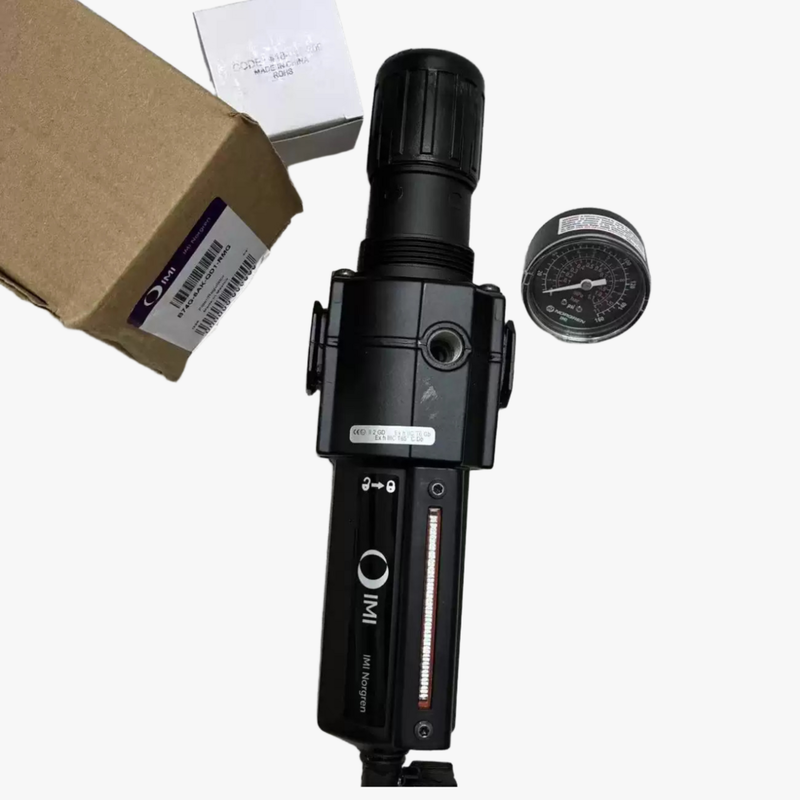

NORGREN B74G‑4AK‑QD3‑RMN B74G‑4GK‑QD3‑NMN Régulateur de filtre pneumatique combiné Indicateur de niveau de liquide visible Séparation d'humidité et de particules haute efficacité Adapté

Description du produit :

La série B74G de Norgren représente une gamme de régulateurs-filtres haute performance conçus dans le cadre du système modulaire de préparation d'air Excelon. Ces appareils intégrés combinent les fonctions de filtration et de régulation de pression dans un seul boîtier compact. Ils éliminent efficacement l'eau et les particules solides des conduites d'air comprimé, tout en assurant une pression constante et précise en aval.

Conçue pour la flexibilité, le système Excelon permet d'installer les unités de la série B74G en ligne ou de manière modulaire aux côtés d'autres produits Excelon. L'utilisation de connexions Quickclamp, la conception prend en charge une expansion simple du système et simplifie les procédures de maintenance, améliorant ainsi l'efficacité opérationnelle globale.

La série B74G est proposée avec des tailles de raccordement G1/2 et G3/4, capable de fournir des débits allant jusqu'à 100 dm³/s (212 SCFM). Une conception de vanne équilibrée minimise l'impact des fluctuations de pression d'entrée sur la pression de sortie, garantissant une régulation stable et fiable. Ces unités sont équipées d'éléments filtrants en polypropylène fritté disponibles en grades de 5 µm ou 40 µm, et offrent des configurations pour une vidange manuelle ou automatique, ce qui offre une adaptabilité pour un large éventail de besoins industriels.

Les caractéristiques supplémentaires comprennent un bouton de réglage à pousser pour verrouiller protégé par un couvercle inviolable, ainsi qu'une conception de cuve à baïonnette à libération rapide qui facilite la maintenance. Les orifices de manomètre pleine échelle permettent la surveillance de la pression sans restreindre le débit d'air. La construction intègre des cuves transparentes en polycarbonate avec des protections métalliques ainsi que des cuves en alliage d'aluminium, offrant une durabilité robuste pour les environnements exigeants. Des lentilles d'indicateur de niveau de liquide sont également intégrées pour permettre une surveillance simple et efficace du condensat.

Caractéristiques :

Cet appareil combine la filtration des particules et la régulation de pression en une seule unité compacte, économisant ainsi un espace d'installation précieux.

Le système modulaire Excelon permet une installation en ligne et modulaire avec d'autres produits de préparation d'air Excelon. Il utilise des connexions Quickclamp pour un assemblage facile et sécurisé.

Deux grades de filtration sont disponibles, avec des éléments filtrants en polypropylène fritté de 5 µm ou 40 µm, assurant une élimination efficace des contaminants de l'alimentation en air.

Les utilisateurs peuvent choisir entre des configurations de vidange manuelle ou automatique, offrant des options pratiques pour l'élimination du condensat en fonction des exigences de l'application.

Le bouton de réglage à pousser pour verrouiller maintient le réglage de pression en toute sécurité lorsqu'il est enfoncé, et un couvercle inviolable en option est disponible pour une sécurité accrue.

Sa conception à décharge permet la réduction de la pression aval même lorsque le système est bloqué, améliorant la sécurité opérationnelle et la flexibilité.

De plus, la conception de la vanne équilibrée minimise l'impact des fluctuations de pression d'entrée sur la pression de sortie, assurant une régulation stable et constante.

Les orifices de manomètre pleine échelle (1/8" ISO Rc) permettent la surveillance de la pression sans restreindre le débit d'air dans le système.

La cuve à baïonnette à libération rapide permet un retrait rapide de la cuve pour le remplacement de l'élément et la maintenance, le tout sans outils.

Cette unité prend en charge une capacité de débit élevée allant jusqu'à 100 dm³/s (212 SCFM), la rendant adaptée aux applications pneumatiques exigeantes.

La pression de sortie peut être réglée dans une large plage de 0,3 à 10 bars, tandis que la pression d'entrée maximale atteint jusqu'à 17 bars dans les versions à cuve métallique.

La cuve en polycarbonate présente une conception transparente offrant une visibilité à 360° des niveaux de condensat, et est protégée par une garde métallique pour résister aux environnements difficiles.

Alternativement, une cuve en alliage d'aluminium est disponible, offrant durabilité et une lentille d'indicateur de niveau de liquide prismatique.

Les deux types de cuves fonctionnent efficacement dans une plage de température de -34°C à +80°C.

Paramètres techniques :

Applications :

Personnalisation :

Notre lubrificateur-régulateur-filtre pneumatique Norgren, modèle B74G-4GK-AP3-RMN, offre des solutions personnalisables pour répondre à vos besoins spécifiques. En tant que processeur de source d'air réducteur de pression fiable, ce produit est conçu pour un traitement efficace de la source d'air et est certifié CE pour garantir la qualité et la sécurité.

Fabriquée en CHINE avec un corps robuste en alliage d'aluminium, l'unité prend en charge des plages de pression de 0,3 à 10 bars et est disponible dans les tailles de raccordement G1/2 et G3/4. La série B74G est compatible avec des élastomères tels que le caoutchouc chloroprène (CR) et le caoutchouc nitrile (NBR) pour offrir des performances optimales dans divers environnements industriels.

Nous proposons des options d'emballage flexibles, y compris un emballage en carton ou un emballage personnalisé selon les exigences du client. Avec une capacité d'approvisionnement de 5000 pièces par mois, nous assurons une livraison rapide dans les 1 à 7 jours ouvrables après confirmation du paiement.

Nos conditions de paiement sont pratiques et incluent T/T, Western Union et Paypal, permettant des transactions fluides. La quantité minimale de commande est de 1 unité, et le prix est négociable pour s'adapter au mieux à votre budget.

Que vous recherchiez un processeur de source d'air réducteur de pression ou une alternative à l'unité de traitement de source d'air FESTO, notre série Norgren B74G offre une qualité exceptionnelle et des options de personnalisation pour améliorer vos systèmes pneumatiques.

Support et services :

Nos unités de lubrificateur-régulateur-filtre pneumatique (FRL) sont conçues pour assurer des performances optimales et une longévité de vos systèmes pneumatiques en fournissant un flux d'air propre, régulé et lubrifié. Pour une assistance technique, veuillez vous référer au manuel du produit qui comprend des instructions détaillées d'installation, d'utilisation et de maintenance.

Lors de l'installation de l'unité FRL, assurez-vous qu'elle est montée verticalement, le sens du flux d'air correspondant à la flèche sur le corps. Vérifiez et vidangez régulièrement la cuve du filtre pour éliminer l'humidité et les contaminants accumulés. Réglez le régulateur à la pression souhaitée, comme spécifié pour votre application.

Les réglages du lubrificateur doivent être ajustés pour fournir une lubrification adéquate aux composants pneumatiques en aval sans causer une consommation excessive d'huile. Utilisez uniquement les lubrifiants recommandés compatibles avec le système.

Pour la maintenance, inspectez l'élément filtrant et remplacez-le s'il est obstrué ou endommagé. Nettoyez périodiquement la cuve et les joints pour maintenir des performances optimales. Assurez-vous que toutes les connexions sont sécurisées pour éviter les fuites d'air.

Si vous rencontrez des problèmes ou si vous avez besoin d'aide supplémentaire, consultez la section de dépannage du manuel ou visitez nos ressources d'assistance en ligne pour les FAQ, les vidéos explicatives et la documentation technique.

Nous nous engageons à fournir un support fiable pour maximiser l'efficacité et la durabilité de vos systèmes pneumatiques en utilisant nos produits de lubrificateur-régulateur-filtre.
