Description du produit :

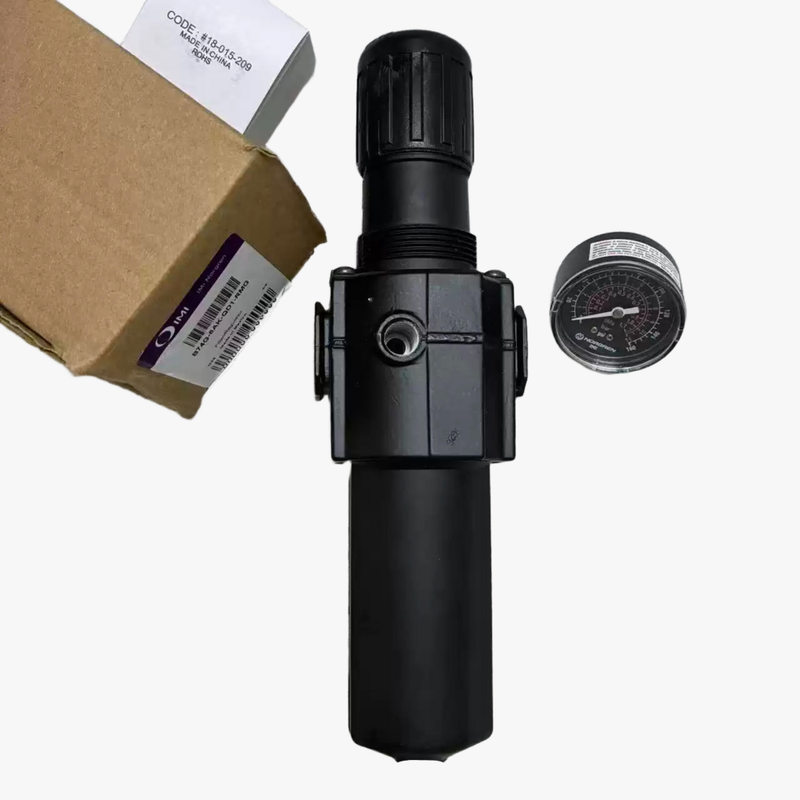

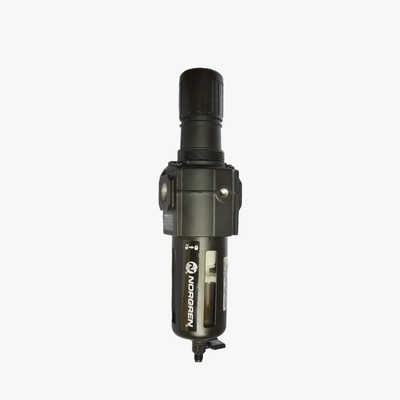

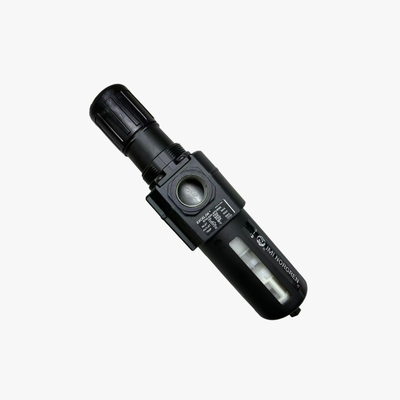

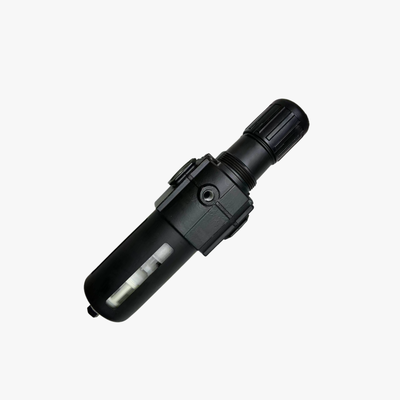

La série B74G de Norgren représente une gamme de régulateurs-filtres haute performance au sein du système modulaire de préparation d'air Excelon. Ces unités intègrent la filtration et la régulation de pression dans un seul boîtier compact. Elles sont conçues pour éliminer l'eau et les particules solides des conduites d'air comprimé tout en maintenant une pression aval précise.
La conception innovante Excelon prend en charge l'installation en ligne et modulaire, permettant à la série B74G d'être facilement combinée avec d'autres produits Excelon. Dotées de connexions Quickclamp, ces unités permettent une expansion facile du système et simplifient les procédures de maintenance.
Disponibles avec des tailles de raccordement G1/2 et G3/4, la série B74G offre une capacité de débit allant jusqu'à 100 dm³/s (212 SCFM). Une conception de vanne équilibrée réduit l'impact des fluctuations de pression d'entrée sur la pression de sortie, garantissant une régulation constante et stable. La série propose des options d'éléments filtrants en polypropylène fritté de 5 µm ou 40 µm, ainsi que des configurations de purge manuelle ou automatique, répondant ainsi à un large éventail de besoins industriels.
Les caractéristiques supplémentaires des unités B74G comprennent un bouton de réglage à verrouillage par pression équipé d'un couvercle inviolable, une cuve à baïonnette à libération rapide qui facilite la maintenance, et des raccords de manomètre pleine échelle qui permettent la surveillance de la pression sans gêner le flux d'air. La construction durable utilisant des cuves transparentes en polycarbonate protégées par des grilles métalliques, ou des cuves en alliage d'aluminium, est conçue pour résister aux environnements difficiles, tandis que les lentilles d'indicateur de niveau de liquide simplifient la surveillance du condensat.
Caractéristiques :
Filtre et régulateur intégrés
Cet appareil combine la filtration des particules et la régulation de pression en une seule unité compacte, économisant ainsi un espace d'installation précieux. En intégrant ces fonctions, il rationalise les processus de traitement de l'air et simplifie la conception du système.
Compatibilité avec le système modulaire Excelon
Conçu pour la flexibilité, le système modulaire Excelon prend en charge l'installation en ligne et modulaire aux côtés d'autres produits de préparation d'air Excelon. Ses connexions Quickclamp rendent l'assemblage et le démontage simples, améliorant la facilité de maintenance.
Options de filtration
Les utilisateurs peuvent choisir parmi deux grades de filtration en fonction de leurs besoins : éléments filtrants en polypropylène fritté de 5 µm ou 40 µm. Ces options offrent une élimination efficace des contaminants, garantissant une qualité d'air propre et fiable.
Choix de purge
Pour l'élimination du condensat, le système offre une flexibilité avec des configurations de purge manuelle et automatique. Cela permet aux utilisateurs de choisir la méthode de purge la plus pratique et la plus adaptée à leur application spécifique.
Fonctionnalités de réglage de la pression
Le bouton de réglage à verrouillage par pression permet de verrouiller le réglage de pression en le poussant simplement, évitant ainsi les changements accidentels. De plus, un couvercle inviolable est disponible pour une sécurité accrue.
Vanne avancée et contrôle de pression
La conception à décharge permet la réduction de la pression aval lorsque le système est bloqué. Pendant ce temps, la conception de vanne équilibrée minimise l'impact des variations de pression d'entrée sur la pression de sortie, garantissant une régulation stable et constante.
Surveillance et maintenance pratiques
Équipée de raccords de manomètre pleine échelle 1/8" ISO Rc, l'unité permet la surveillance de la pression sans restreindre le flux d'air dans le système. La cuve à baïonnette à libération rapide facilite le retrait rapide de la cuve pour le remplacement de l'élément et la maintenance sans avoir besoin d'outils.
Spécifications de performance
Ce filtre et régulateur offre une capacité de débit élevée allant jusqu'à 100 dm³/s (212 SCFM), adapté aux applications pneumatiques exigeantes. Il offre une large plage de réglage de pression de 0,3 à 10 bars, avec une pression d'entrée maximale allant jusqu'à 17 bars pour les versions à cuve métallique.
Durabilité et visibilité
La cuve en polycarbonate est dotée d'une protection métallique et offre une visibilité à 360° des niveaux de condensat, ce qui la rend idéale pour les environnements difficiles. Alternativement, la cuve en alliage d'aluminium offre une durabilité et comprend une lentille d'indicateur de niveau de liquide prismatique pour une surveillance facile.
Plage de température de fonctionnement
Les deux types de cuves fonctionnent de manière fiable dans une plage de température de -34°C à +80°C, garantissant des performances constantes dans diverses conditions environnementales.
Paramètres techniques :
| Matériau du corps |
Alliage d'aluminium |
| Types de purge |
Manuelle, Automatique |
| Tailles de raccordement |
G1/2, G3/4 |
| Élastomères |
Caoutchouc chloroprène (CR), Caoutchouc nitrile (NBR) |
| Série |
B74G |
| Pression |
0.3–10 Bar |
Applications :
Automatisation industrielle
Dans le domaine de l'automatisation industrielle, il est essentiel de fournir une alimentation en air propre et bien régulée aux actionneurs pneumatiques, aux vannes et aux vérins. Une qualité d'air et une pression adéquates garantissent le fonctionnement fiable des machines automatisées et maintiennent l'efficacité du système.
Machines d'emballage
Les composants pneumatiques utilisés dans les équipements d'emballage et de remplissage nécessitent une protection et un contrôle précis de la pression. Cela contribue à maintenir des performances constantes et à prévenir les dommages pendant les processus d'emballage, garantissant la qualité du produit.
Manutention de matériaux
La préparation de l'air joue un rôle vital dans les applications de manutention, y compris les convoyeurs, les unités de prélèvement et de placement, et divers systèmes de manutention. Un air correctement filtré et régulé contribue au fonctionnement fluide et efficace de ces dispositifs pneumatiques.
Distribution d'air comprimé
Pour les outils et équipements utilisés à divers points d'utilisation, la filtration et la régulation de pression au point d'utilisation sont essentielles. Ces mesures garantissent que l'air comprimé répond aux normes requises en matière de propreté et de constance de pression.
Systèmes pneumatiques généraux
Dans les installations de fabrication, l'élimination des contaminants de l'air comprimé associée à un contrôle précis de la pression est fondamentale. Cela protège les systèmes pneumatiques, améliore leur longévité et optimise les performances opérationnelles globales.
Machines textiles
La production textile repose sur des commandes pneumatiques qui nécessitent une filtration et une régulation d'air efficaces. Le maintien d'une alimentation en air propre et stable garantit la précision et la fiabilité des composants pneumatiques utilisés dans les machines textiles.
Fabrication automobile
Dans les environnements de fabrication automobile, la préparation de l'air est cruciale pour des processus tels que les ateliers de peinture, les lignes d'assemblage et les tests d'équipement. Un air propre et régulé soutient des normes de haute qualité et des flux de production fluides.
Contrôle de fluides de précision
Pour les instruments et équipements sensibles impliqués dans le contrôle de fluides de précision, la fourniture d'air propre et régulé avec précision est fondamentale. Cela garantit des performances optimales et la protection des systèmes pneumatiques délicats.
Personnalisation :
Notre lubrificateur régulateur de filtre pneumatique, modèle B74G-4GK-AP3-RMN de la marque Norgren, offre des services de personnalisation de produits exceptionnels pour répondre à vos besoins spécifiques. Fabriqué en CHINE et certifié CE, ce processeur de source d'air réducteur de pression est conçu pour des performances et une fiabilité élevées.
Nous proposons des options flexibles pour les tailles de raccordement, y compris G1/2 et G3/4, et le corps est fabriqué en alliage d'aluminium durable pour garantir une utilisation durable. Les élastomères utilisés dans le produit sont disponibles en caoutchouc chloroprène (CR) et en caoutchouc nitrile (NBR), permettant une personnalisation en fonction des exigences de votre application.
Avec une plage de pression de 0,3 à 10 bars, cette unité de traitement de source d'air FESTO convient à divers systèmes pneumatiques. Nous prenons en charge une quantité minimale de commande de 1 unité, avec des prix disponibles par négociation pour offrir la meilleure valeur pour votre investissement.
L'emballage peut être personnalisé selon les spécifications du client, en utilisant des cartons ou d'autres méthodes d'emballage selon les besoins. Notre capacité d'approvisionnement est robuste, avec jusqu'à 5000 pièces disponibles par mois, et des délais de livraison allant de 1 à 7 jours ouvrables après confirmation du paiement.
Pour votre commodité, nous acceptons plusieurs conditions de paiement, y compris T/T, Western Union et Paypal. Que vous ayez besoin d'un remplacement pour un filtre à brouillard d'huile FESTO ou d'un processeur complet de source d'air réducteur de pression, nos services de personnalisation garantissent que vous recevez un produit adapté à vos besoins exacts.
Support et services :
Nos unités de lubrificateur régulateur de filtre pneumatique sont conçues pour garantir des performances optimales et une longévité de vos systèmes pneumatiques en fournissant un air propre, régulé et lubrifié. Pour le support technique, veuillez vous référer au manuel du produit pour les instructions d'installation, les procédures de maintenance et les conseils de dépannage.
Une maintenance régulière est essentielle pour un fonctionnement fiable. Remplacez périodiquement les éléments filtrants pour éviter que les contaminants n'entrent dans votre système. Réglez le régulateur pour maintenir le niveau de pression souhaité et remplissez le réservoir du lubrificateur avec l'huile recommandée pour assurer une lubrification adéquate des composants en aval.
Si vous rencontrez des problèmes tels que des chutes de pression, des fuites d'air ou un dysfonctionnement de la lubrification, inspectez toutes les connexions et les joints pour détecter tout dommage ou usure. Nettoyez ou remplacez les composants si nécessaire. Utilisez toujours des pièces de rechange d'origine pour maintenir l'intégrité du produit et la couverture de la garantie.
Pour des performances optimales, assurez-vous que l'unité est installée dans un endroit exempt de vibrations excessives, d'humidité et de poussière. Suivez toutes les instructions et directives de sécurité fournies dans la documentation pour éviter les accidents et les dommages matériels.
Notre équipe de support technique est disponible pour vous aider avec le dépannage avancé, les spécifications des produits et les conseils d'application afin de vous aider à tirer le meilleur parti de votre lubrificateur régulateur de filtre pneumatique.
