Description du produit:

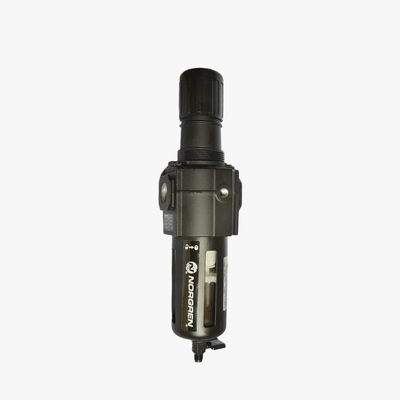

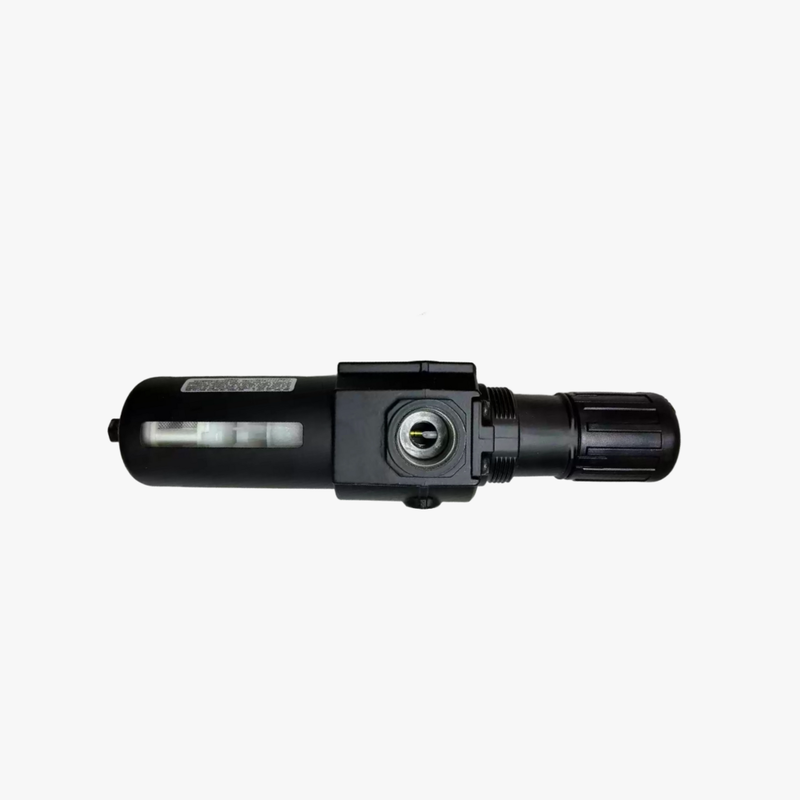

La série Norgren B74G représente une gamme de régulateurs de filtres haute performance au sein du système modulaire de préparation d'air Excelon.Ces unités intégrées combinent efficacement les fonctions de filtration et de régulation de la pression en une seuleIls sont conçus pour éliminer l'eau et les contaminants solides des conduites d'air comprimé, tout en maintenant une pression constante et précise en aval.
Grâce à la conception Excelon, ces unités peuvent être installées en ligne ou dans le cadre d'une configuration modulaire aux côtés d'autres composants Excelon.le système permet une expansion simple et simplifie les procédures de maintenance.
La série B74G est proposée avec des ports de taille G1/2 et G3/4, prenant en charge un débit maximum allant jusqu'à 100 dm3/s (212 SCFM).Chaque unité intègre une conception de vanne équilibrée qui réduit l'impact des fluctuations de pression d'entrée sur la pression de sortie, assurant ainsi une régulation stable et précise. Les éléments filtrants sont disponibles en polypropylène sintré de 5 μm ou de 40 μm,et les unités sont livrées avec des options pour les systèmes de drainage manuels ou automatiques, ce qui les rend adaptés à un large éventail d'applications industrielles.
Les caractéristiques supplémentaires comprennent un bouton d'ajustement à verrouillage à pression équipé d'un couvercle résistant aux manipulations, ainsi qu'un bol de baïonnette à libération rapide qui facilite l'entretien.Les dispositifs sont également équipés de ports à débit completPour une plus grande durabilité dans des environnements difficiles, les bols en polycarbonate transparent sont protégés par des protecteurs métalliques,et les bols en alliage d'aluminium sont une alternative disponibleEn outre, les lentilles d'indicateur de niveau de liquide permettent une surveillance visuelle pratique des niveaux de condensat.
Caractéristiques:
Filtre et régulateur intégrés
Cette unité combine la filtration des particules et la régulation de la pression en une seule conception compacte, économisant ainsi un espace d'installation précieux.
Système modulaire Excelon
Le système prend en charge les options d'installation en ligne et modulaire, permettant une intégration transparente avec d'autres produits de préparation d'air Excelon via des connexions Quickclamp.
Options de filtrage
Deux types de filtrage sont disponibles, avec des éléments filtrants en polypropylène sintré de 5 μm ou de 40 μm qui assurent une élimination efficace des contaminants.
Configuration des drains
Les utilisateurs peuvent choisir entre les réglages de drainage manuel et automatique, ce qui offre une gestion pratique et fiable du condensat.
Caractéristiques de l'ajustement
Le bouton d'ajustement à pression verrouillable bloque le réglage de la pression lorsque vous appuyez dessus.
Conception de la régulation de la pression
Le système, doté d'une conception de soulagement, permet une réduction de la pression en aval en cas d'impasse, et une conception équilibrée de la vanne minimise les effets des fluctuations de pression d'entrée.assurer une pression de sortie stable.
Étalonnage et entretien
Les ports à débit complet de 1/8" ISO Rc facilitent la surveillance de la pression sans entraver le débit d'air.Le bol de baïonnette à libération rapide permet un retrait rapide et sans outil pour le remplacement et l'entretien de l'élément filtrant.
Caractéristiques de performance
Avec une capacité de débit élevée pouvant atteindre 100 dm3/s (212 SCFM), l'unité est adaptée aux applications pneumatiques exigeantes.
Durabilité et matériaux
La pression maximale d'entrée pour les versions de bols en métal est de 17 bar.Le bol en polycarbonate est doté d'une conception transparente pour une visibilité à 360° des niveaux de condensat et est protégé par un protecteur métallique pour les environnements difficilesEn option, un bol en alliage d'aluminium comprend une construction métallique durable avec une lentille d'indicateur prismatique du niveau du liquide.
Température de fonctionnement
Le dispositif est conçu pour fonctionner de manière fiable dans une plage de température comprise entre -34°C et +80°C, applicable à la fois aux modèles de bols en polycarbonate et en aluminium.
Paramètres techniques:
| Série |
B74G |
| Matériau du corps |
Alliage d'aluminium |
| Tailles des ports |
G1/2, G3/4 |
| Pression |
0.3 ¢ 10 bar |
| Élastomères |
Les produits de la catégorie 1 ne sont pas soumis à un contrôle de conformité. |
| Types de drains |
Manuel, automatique |
Applications:
Automatisation industrielle:Ce secteur nécessite un approvisionnement en air propre et bien régulé pour faire fonctionner efficacement les actionneurs, vannes et cylindres pneumatiques.Assurer la qualité de l'air et la stabilité de la pression est essentiel pour des performances optimales dans les processus industriels automatisés.
Machines et appareils d'emballage:Les composants pneumatiques des équipements d'emballage et de remplissage dépendent d'une protection fiable et d'un contrôle précis de la pression.Cela assure un fonctionnement constant et aide à maintenir l'intégrité du produit pendant l'emballage.
Manipulation du matériau:La préparation de l'air joue un rôle essentiel dans le fonctionnement des convoyeurs, des unités de ramassage et d'autres systèmes de manutention.Une filtration et une régulation adéquates de l'air comprimé améliorent la fiabilité et la durée de vie de ces systèmes.
Distribution de l'air comprimé:Au point d'utilisation, la filtration et la régulation de la pression sont essentielles au bon fonctionnement des outils et équipements pneumatiques, en fournissant de l'air pur et des niveaux de pression corrects si nécessaire.
Systèmes pneumatiques générauxDans les installations de fabrication, il est important d'éliminer les contaminants et de maintenir une pression contrôlée.Cela améliore l'efficacité globale et la sécurité des systèmes pneumatiques utilisés dans diverses applications.
Machines et appareils pour le textile:Les contrôles pneumatiques dans la production textile reposent largement sur la filtration de l'air et la régulation de la pression pour assurer un fonctionnement en douceur, réduire les temps d'arrêt et améliorer la qualité du produit.
Fabrication automobile:La préparation de l'air est essentielle dans les ateliers de peinture automobile, les chaînes de montage et les équipements d'essai.
Contrôle de fluide de précision:Les instruments et équipements sensibles nécessitent un air propre et régulé avec précision pour fonctionner correctement.Le maintien de normes strictes en matière de qualité de l'air est impératif pour les applications impliquant un contrôle précis des fluides.
Personnalisation:
Notre lubrifiant à régulateur de filtre pneumatique, modèle B74G-4GK-AP3-RMN de la marque Norgren de confiance, offre des services complets de personnalisation de produits pour répondre à vos besoins spécifiques.Fabriqué en Chine et certifié CE, cette unité est conçue pour servir de réducteur de pression efficace et d'un appareil de traitement de source d'air FESTO fiable.
La série B74G est dotée d'un solide matériau de carrosserie en alliage d'aluminium, disponible avec des ports de taille G1/2 et G3/4, assurant la compatibilité avec divers systèmes pneumatiques.Vous pouvez choisir entre les types de drainage manuel ou automatique selon vos besoins opérationnelsEn outre, les élastomères utilisés sont soit du caoutchouc chloroprène (CR) soit du caoutchouc nitrile (NBR), offrant une excellente durabilité et des performances.
Nous offrons des options d'emballage flexibles, y compris des emballages en carton ou des solutions personnalisées selon les exigences du client.Avec une capacité d'approvisionnement de 5000 pièces par mois et une quantité minimale de commande d'une seule unité, nous assurons une livraison rapide dans les 1 à 7 jours ouvrables après le paiement. Nos conditions de paiement incluent T/T, Western Union et Paypal pour votre commodité.
Ce lubrifiant à régulateur de filtre pneumatique intègre également des caractéristiques similaires au filtre à brume d'huile FESTO, garantissant une lubrification optimale et une efficacité de traitement de l'air.Les prix sont négociables pour offrir le meilleur rapport qualité-prix pour votre investissement dans une unité de traitement de source d'air FESTO de haute qualité.
Assistance et services:
Nos unités de lubrifiants à régulateur de filtre pneumatique (FRL) sont conçues pour fournir de l'air propre, régulé et lubrifié aux systèmes pneumatiques, assurant ainsi des performances optimales et une longue durée de vie de votre équipement.Pour le soutien technique, veuillez vous assurer d'avoir le numéro de modèle et les spécifications de votre unité de RFR à portée de main lorsque vous demandez de l'aide.
Directives d'installation: installer l'unité FRL dans la conduite d'alimentation en air dans la direction du débit suivant la flèche marquée sur le corps.Assurez-vous que l'unité est montée verticalement avec les bols vers le bas pour permettre un drainage et une lubrification appropriés.
Entretien: Vérifiez régulièrement et vidangez le bol de filtre pour éliminer l'eau et les contaminants accumulés.Remplir le lubrifiant avec l'huile recommandée pour maintenir une bonne lubrification des composants pneumatiques en aval- Vérifiez périodiquement les joints et les joints pour éviter les fuites.
Solution aux problèmes: si vous ressentez une chute de pression, vérifiez si l'élément filtrant est obstrué et remplacez-le si nécessaire.Une régulation de pression incohérente peut nécessiter le réglage du bouton de régulation ou le remplacement du diaphragme interne..
Pièces de rechange: des pièces de rechange telles que des éléments de filtre, des joints et des gobelets de lubrifiant sont disponibles pour maintenir les performances de votre unité FRL. Utilisez uniquement des pièces autorisées pour assurer la compatibilité et la sécurité.
Pour des manuels détaillés, des vidéos d'installation et des FAQ, veuillez consulter la documentation du produit fournie avec votre unité ou visitez notre site officiel.
