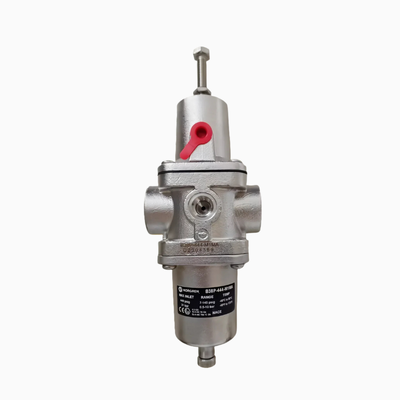

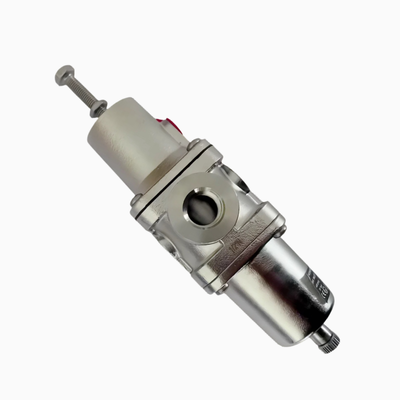

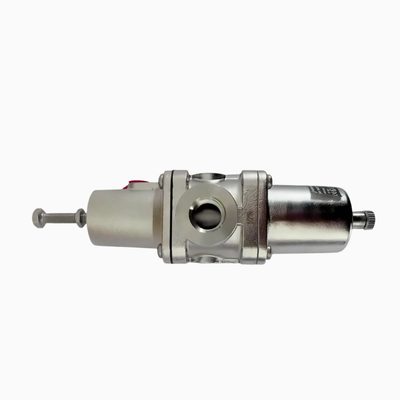

Description du produit :
La série Norgren B38P est une gamme de filtres-régulateurs à haut débit en acier inoxydable conçus pour être utilisés dans des environnements corrosifs, combinant filtration et régulation de pression de précision dans une seule unité intégrée. Ces régulateurs de filtre sont spécialement conçus pour les applications où les matériaux standards ne conviennent pas, notamment les environnements marins, la production pétrolière et gazière, la transformation chimique et alimentaire et les équipements d'analyse médicale. Les pièces métalliques sont conformes à la norme NACE MR-01-75, la recommandation reconnue des champs pétrolifères pour la résistance à la fissuration sous contrainte par les sulfures, courante dans les têtes de puits et autres environnements corrosifs..
La série B38P comprend unCorps, bol, chapeau et vis de réglage en acier inoxydable 316, offrant une excellente résistance au brouillard salin, aux acides, aux alcalis et à la corrosion pétrochimique. Le filtre-régulateur fonctionne avec une pression d'entrée maximale de31 bars (449 psi)pour les versions à purge manuelle et17 bars (246 psi)pour les versions à purge automatique, avec une plage de pression de sortie de0,5 à 10 barsou0,5 à 7 barsselon le modèle choisi. L'intégré5 µm, 25 µm ou 40 µml'élément filtrant élimine les particules solides et les condensats de l'alimentation en air comprimé, protégeant ainsi l'équipement en aval et garantissant un fonctionnement fiable.

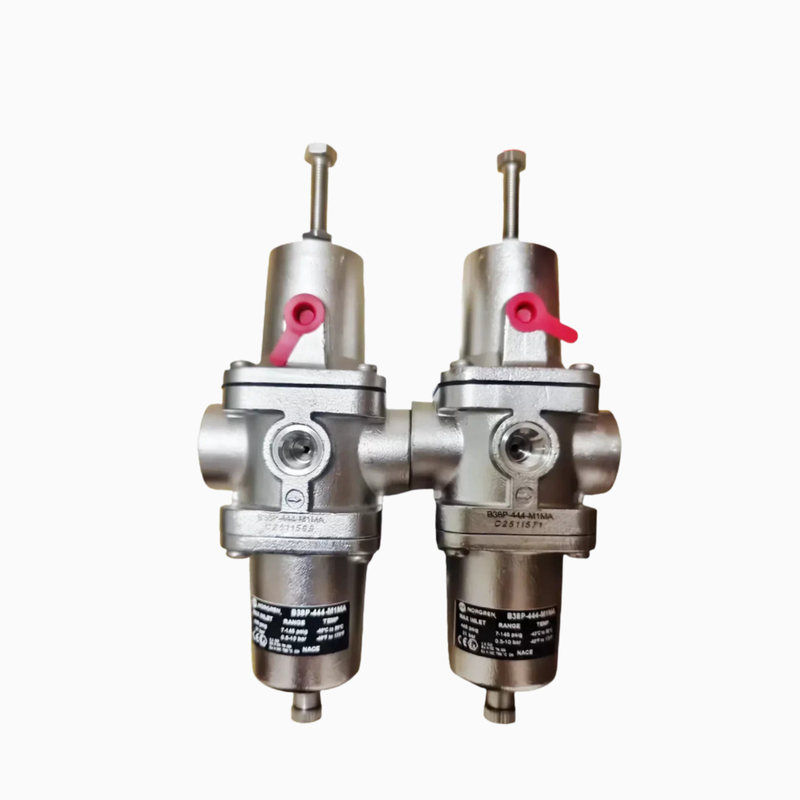

Le modèle B38P-244-B1MA comprendOrifices 1/4"avec un débit de40 dm³/s, tandis que le B38P-344-B1MA disposeOrifices 3/8"avec le même débit. Les deux modèles incluentvidange manuelleetsoulagerconception, avec unécrou de montage sur panneaupour une installation pratique. LeÉlastomère FKM (FPM) ou NBRles options permettent des plages de température de fonctionnement de-20°C à +80°C(FKM) ou-40°C à +80°C(NBR), ce qui rend ces unités adaptées aux environnements industriels et offshore exigeants.
Le filtre régulateur est également disponible avecCertification ATEXpour une utilisation dans des zones dangereuses, et la conception répond à certaines exigences des spécifications robustes MIL-S-901C (marine) pour la résistance aux chocs et MIL-STD-167-1 pour les vibrations mécaniques des équipements de bord.
Caractéristiques:
-
Construction en acier inoxydable 316– Le corps, la cuvette, le capot, l'élément filtrant et la vis de réglage sont tous fabriqués en acier inoxydable 316 pour une résistance maximale à la corrosion dans les environnements agressifs
-
Conforme à la NACE MR-01-75– Les pièces métalliques répondent à la norme NACE pour la résistance à la fissuration sous contrainte par les sulfures dans les têtes de puits et autres environnements corrosifs des champs pétrolifères
-
Filtration et régulation intégrées– Combine un élément filtrant à haute efficacité avec un régulateur de pression de précision dans une seule unité compacte, économisant ainsi de l'espace d'installation
-
Capacité à haut débit– Délivre 40 dm³/s pour les tailles d'orifice 1/4" et 3/8", avec des tailles d'orifice plus grandes disponibles pour des besoins de débit plus élevés jusqu'à 100 dm³/s
-
Trois niveaux de filtration– Disponible avec des éléments filtrants de 5 µm, 25 µm ou 40 µm pour répondre à différentes exigences de qualité de l'air
-
Conception soulageante– Permet une réduction de la pression en aval lorsque le système est en impasse, fournissant ainsi une libération de pression sûre et contrôlée
-
Vidange manuelle– Cuvette courte avec purge manuelle pour une évacuation facile des condensats
-
Écrou de montage sur panneau inclus– Facilite le montage sécurisé sur panneau pour un accès pratique à l’installation et à la maintenance
-
Pression d'entrée maximale– 31 bar (449 psi) pour les versions à purge manuelle ; 17 bar (246 psi) pour les versions à purge automatique
-
Plage de pression de sortie– 0,5 à 10 bar (7 à 145 psi) ou 0,5 à 7 bar (7 à 101 psi) selon le modèle
-
Large plage de températures– -20°C à +80°C avec joints FKM ; -40°C à +80°C avec joints NBR
-
Options certifiées ATEX– Disponible pour les applications en zones dangereuses nécessitant une protection contre les explosions
-
Conformité aux spécifications robustes– Répond à certaines exigences du test de choc MIL-S-901C (Navy) et MIL-STD-167-1 pour les vibrations des équipements de bord
Paramètres techniques :
| Types de vidanges |
Manuel |
|
Élastomères
|
FKM (FPM) ou NBR
|
| Tailles des ports |
G1/4, G3/8 |
| Pression |
0,5 à 10 bars |
| Série |
B38P |
| Matériau du corps |
Acier inoxydable 316 |
Applications :
-
Marine et Offshore– Préparation de l’air résistante à la corrosion pour les navires, les plateformes offshore et les environnements marins
-
Production de pétrole et de gaz– Filtration et réglementation conformes à la NACE pour les applications de tête de puits et pétrochimiques
-
Traitement chimique– Alimentation en air fiable pour les instruments et les commandes pneumatiques dans les environnements chimiques corrosifs
-
Transformation des aliments et des boissons– Air propre et régulé pour les équipements de conditionnement et de transformation (avec filtration appropriée)
-
Équipement d'analyse médicale– Régulation d’air de précision pour instruments d’analyse et de diagnostic
-
Contrôle des fluides de précision– Régulation de pression de haute précision pour les systèmes pneumatiques sensibles
-
Automatisation industrielle générale– Préparation de l’air en environnement corrosif lorsque les unités standard en laiton ou en aluminium ne conviennent pas
Personnalisation :
Norgren propose des services complets de personnalisation de produits pour le lubrificateur régulateur de filtre pneumatique, numéro de modèle B74G-4GK-AP3-RMN. Fabriqué en CHINE et certifié CE, ce produit est conçu pour répondre à divers besoins industriels avec une qualité et une fiabilité élevées.
Faisant partie de la série B74G, le matériau du corps est fabriqué à partir d'un alliage d'aluminium durable, garantissant des performances durables. Les clients peuvent choisir parmi les tailles de ports G1/2 et G3/4 pour répondre aux différentes exigences du système. Les élastomères utilisés comprennent le caoutchouc chloroprène (CR) et le caoutchouc nitrile (NBR), offrant une excellente étanchéité et compatibilité avec différents fluides.
Les types de drains sont personnalisables, avec des options de drainage manuel ou automatique pour répondre à des préférences opérationnelles spécifiques. L'emballage est flexible, livré dans des cartons ou selon les exigences du client pour garantir la sécurité et la commodité du produit pendant l'expédition.
Avec une capacité d'approvisionnement de 5 000 pièces par mois, Norgren garantit une livraison rapide dans un délai de 1 à 7 jours ouvrables après le paiement. Les conditions de paiement sont négociables et incluent T/T, Western Union et Paypal pour la commodité du client. La quantité minimale de commande est de 1 unité et les prix sont ouverts à la négociation pour répondre aux différents besoins budgétaires.
Ce produit est idéal pour les applications impliquant les systèmes de filtre à brouillard d'huile FESTO et les unités de traitement de source d'air FESTO, fournissant une filtration, une régulation et une lubrification fiables pour améliorer l'efficacité et la longévité du système pneumatique.
Assistance et services :
Nos unités de lubrification-régulateur de filtre pneumatique (FRL) sont conçues pour garantir des performances et une longévité optimales de vos systèmes pneumatiques en fournissant un débit d'air propre, régulé et lubrifié. Pour maintenir une efficacité maximale, un entretien régulier et une installation appropriée sont essentiels.
Pour obtenir une assistance technique, veuillez vous référer au manuel du produit pour des instructions détaillées sur l'installation, le fonctionnement et le dépannage. Assurez-vous que le FRL est installé dans le bon sens et que toutes les connexions sont sécurisées pour éviter les fuites d'air.
L'entretien périodique doit inclure la vidange de l'eau accumulée et des contaminants du bol du filtre, la vérification et l'ajustement des paramètres de pression du régulateur et le remplissage du lubrificateur avec l'huile pneumatique appropriée. Utilisez uniquement les lubrifiants recommandés par le fabricant pour éviter d'endommager les composants internes.
Si vous rencontrez des problèmes tels qu'une pression irrégulière, une fuite d'air ou un problème de lubrification, inspectez l'appareil pour déceler des filtres obstrués, des joints usés ou des pièces endommagées. Les composants de remplacement doivent être des pièces d'origine fournies par le fabricant pour maintenir l'intégrité du produit.
Pour une assistance supplémentaire, une documentation technique ou des demandes de service, consultez votre distributeur agréé ou votre centre de service. Notre équipe d'assistance s'engage à fournir des solutions rapides et efficaces pour garantir le fonctionnement fluide et fiable de vos systèmes pneumatiques.
