Description du produit :

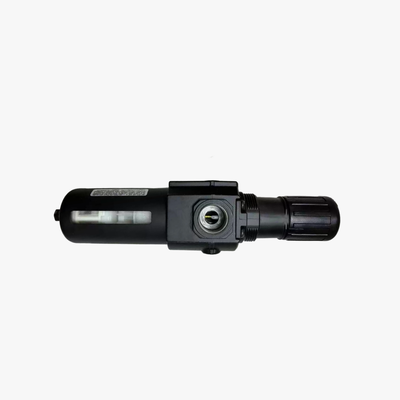

La série Norgren B74G représente une gamme de filtres-régulateurs haute performance, faisant partie du système modulaire de préparation d'air Excelon. Ces unités intègrent à la fois la filtration et la régulation de pression dans un seul boîtier compact. Ils éliminent efficacement l'eau et les particules solides des conduites d'air comprimé, tout en assurant un contrôle précis de la pression en aval.
Conçu dans un souci de polyvalence, le système Excelon permet une installation en ligne ou une configuration modulaire aux côtés d'autres composants Excelon. Utilisant des connexions Quickclamp, cette conception facilite une expansion facile et une maintenance simple du système.
La série B74G est proposée avec des tailles de ports G1/2 et G3/4, offrant des débits allant jusqu'à 100 dm³/s (212 SCFM). Sa conception de vanne équilibrée réduit considérablement l'impact des fluctuations de pression d'entrée sur la pression de sortie, offrant ainsi une régulation stable et fiable. De plus, les unités sont proposées avec des options d'éléments filtrants en polypropylène fritté de 5 µm ou 40 µm, ainsi que des choix entre des configurations de vidange manuelle et automatique. Cette flexibilité les rend adaptés à une grande variété d’applications industrielles.
Les principales caractéristiques comprennent un bouton de réglage à verrouillage équipé d'un couvercle inviolable pour empêcher les modifications non autorisées. L'entretien est simplifié grâce à un bol à baïonnette à dégagement rapide, permettant un accès facile. Les unités disposent également de ports de jauge de débit complet, permettant la surveillance de la pression sans entraver le flux d'air.

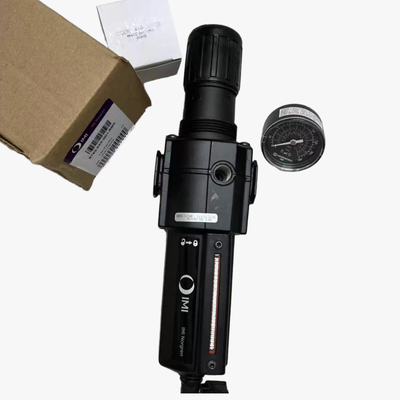

Pour une durabilité dans les environnements exigeants, les filtres-régulateurs sont disponibles avec des bols en polycarbonate transparent protégés par des protections métalliques, ou avec des bols robustes en alliage d'aluminium. Les deux options incluent des lentilles indicatrices de niveau de liquide pour faciliter la surveillance des niveaux de condensat.
Caractéristiques:
Filtre et régulateur intégrés
Ce produit combine la filtration des particules et la régulation de la pression dans une seule unité compacte, économisant ainsi un espace d'installation précieux. Sa conception intégrée simplifie la configuration sans compromettre les performances.
Système modulaire Excelon
Doté du système modulaire Excelon, il prend en charge l'installation en ligne et modulaire avec d'autres dispositifs de préparation d'air Excelon en utilisant des connexions Quickclamp, améliorant ainsi la flexibilité et la facilité d'assemblage.
Options de filtration
Deux qualités de filtration sont disponibles pour répondre à différents besoins : éléments filtrants en polypropylène fritté de 5 µm et 40 µm. Ces filtres assurent une élimination efficace des contaminants pour protéger les équipements en aval.
Configurations de drainage
Les utilisateurs peuvent choisir entre des options de vidange manuelle et automatique, permettant une élimination pratique et efficace des condensats en fonction des exigences de l'application.
Réglage et contrôle de la pression
Le bouton de réglage push-to-lock sécurise le réglage de la pression lorsqu'il est enfoncé, empêchant ainsi les changements involontaires. De plus, un couvercle inviolable est disponible pour plus de sécurité.
La conception de décharge permet de réduire la pression en aval lorsque le système est en impasse, tandis que la conception de la vanne équilibrée assure une régulation stable en minimisant l'influence des fluctuations de pression d'entrée sur la pression de sortie.
Fonctionnalités de flux et de surveillance

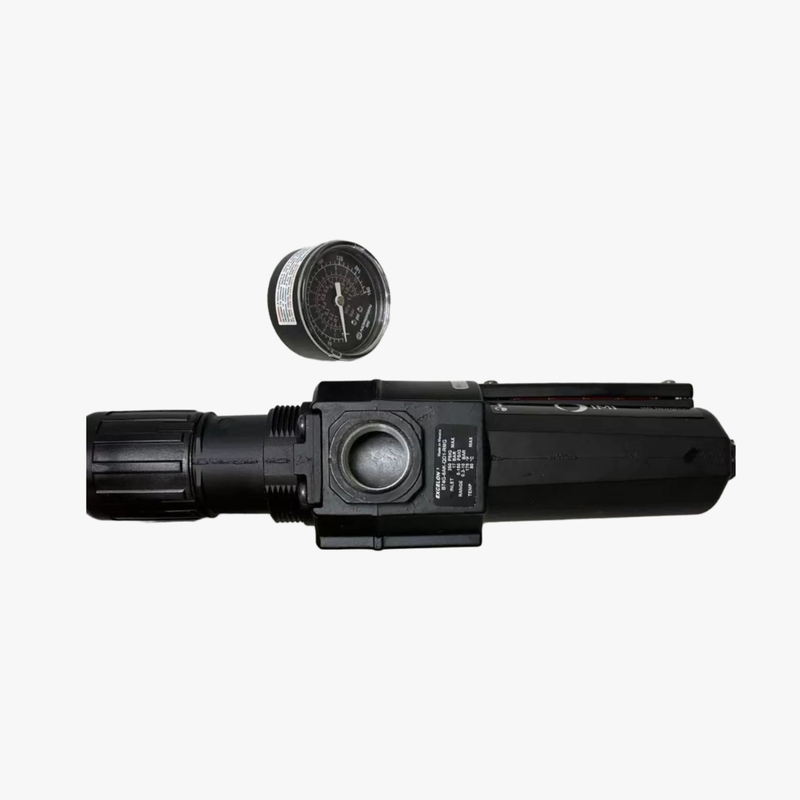

Équipé de ports de jauge ISO Rc 1/8" à plein débit, la surveillance de la pression peut être effectuée sans restreindre le débit d'air. Le bol à baïonnette à dégagement rapide facilite le retrait rapide du bol pour le remplacement et l'entretien de l'élément sans avoir besoin d'outils.
Avec une capacité de débit élevée atteignant jusqu'à 100 dm³/s (212 SCFM), cette unité convient aux applications pneumatiques exigeantes et prend en charge une large plage de réglage de la pression de sortie de 0,3 à 10 bar.
Durabilité et conditions de fonctionnement
Le produit peut supporter une pression d'entrée maximale allant jusqu'à 17 bars pour les versions à bol métallique. Il propose deux options de cuve : une cuve en polycarbonate transparent avec une protection métallique qui permet une visibilité à 360° des niveaux de condensats, idéale pour les environnements difficiles ; et un bol en alliage d'aluminium durable doté d'une lentille indicatrice de niveau de liquide prismatique.
Les deux types de bols fonctionnent efficacement dans une plage de températures allant de -34°C à +80°C, garantissant des performances fiables dans diverses conditions.
Paramètres techniques :
| Série |
B74G |
| Pression |
0,3 à 10 bars |
| Matériau du corps |
Alliage d'aluminium |
| Tailles des ports |
G1/2, G3/4 |
| Types de vidanges |
Manuel, Automatique |
| Élastomères |
Caoutchouc chloroprène (CR), caoutchouc nitrile (NBR) |
Applications :
Automatisation industrielle
Fournir une alimentation en air propre et régulée est essentiel pour le fonctionnement optimal des actionneurs pneumatiques, des vannes et des cylindres dans les systèmes d'automatisation industrielle. Garantir la qualité de l’air et la cohérence de la pression améliore les performances et prolonge la durée de vie de ces composants.
Machines d'emballage
Dans les équipements d’emballage et de remplissage, la protection et le contrôle précis de la pression sont essentiels pour les composants pneumatiques. Cela garantit un fonctionnement fiable et contribue à maintenir l’intégrité des processus d’emballage.
Manutention des matériaux
La préparation de l'air joue un rôle important dans les applications de manutention, notamment les convoyeurs, les unités de prélèvement et de placement et divers systèmes de manutention. Un air correctement filtré et régulé améliore l’efficacité et réduit les temps d’arrêt causés par des pannes pneumatiques.
Distribution d'air comprimé
La mise en œuvre d’une filtration et d’une régulation au point d’utilisation est cruciale pour les outils et équipements qui dépendent de la distribution d’air comprimé. Cette approche permet de maintenir la fiabilité et les performances des équipements en minimisant la contamination et les fluctuations de pression.
Systèmes pneumatiques généraux
Pour les installations de fabrication, il est impératif d’éliminer les contaminants et de contrôler la pression dans les systèmes pneumatiques généraux. Ces mesures garantissent le bon fonctionnement des différents processus de production et maintiennent la santé globale du système.
Machines textiles
Dans la production textile, la filtration de l'air et la régulation de la pression prennent en charge les commandes pneumatiques, contribuant ainsi à des résultats de fabrication cohérents et efficaces. Le maintien d’un air pur aide à prévenir l’usure des équipements et les défauts des produits.
Fabrication automobile
La fabrication automobile bénéficie d’une alimentation en air bien préparée dans les ateliers de peinture, les chaînes de montage et les équipements de test. Un air propre et régulé est essentiel pour obtenir des finitions de haute qualité et des opérations d’assemblage fiables.
Contrôle des fluides de précision
Pour les instruments et équipements sensibles destinés au contrôle de précision des fluides, la fourniture d’un air propre et régulé est essentielle. Il garantit un fonctionnement précis et protège les composants délicats des dommages dus aux contaminants ou aux variations de pression.
Personnalisation :
Notre lubrificateur régulateur de filtre pneumatique, modèle B74G-4GK-AP3-RMN de la marque de confiance Norgren, offre des solutions personnalisables pour répondre à vos besoins spécifiques en matière de purificateur d'air pneumatique. Fabriqué en Chine et certifié CE, ce produit garantit une qualité et une fiabilité élevées pour vos applications de processeur de source d'air réduisant la pression.
Nous proposons des options de personnalisation flexibles, notamment des types de drains (manuels ou automatiques) et des tailles de ports (G1/2, G3/4) pour répondre parfaitement aux exigences de votre système. De plus, vous pouvez choisir parmi des matériaux élastomères tels que le caoutchouc chloroprène (CR) ou le caoutchouc nitrile (NBR) pour optimiser les performances et la durabilité.
La série B74G fonctionne efficacement dans une plage de pression de 0,3 à 10 bars, ce qui la rend idéale pour diverses configurations de purificateurs d'air pneumatiques et de processeurs de source d'air réduisant la pression. Notre quantité minimale de commande est de 1 unité, avec des prix disponibles sur négociation, garantissant l'accessibilité pour les utilisateurs à petite et à grande échelle.
Les emballages sont traités avec soin, à l'aide de cartons ou d'emballages personnalisés selon les exigences du client. Nous garantissons une livraison rapide dans les 1 à 7 jours ouvrables après la confirmation du paiement. Les conditions de paiement sont flexibles et acceptent T/T, Western Union et Paypal pour votre commodité.
Avec une capacité d'approvisionnement de 5 000 pièces par mois, nous sommes équipés pour répondre à vos besoins continus en matière de processeurs de source d'air réduisant la pression efficaces et fiables. Faites confiance au lubrificateur régulateur de filtre pneumatique de Norgren pour améliorer vos systèmes pneumatiques avec des services de personnalisation sur mesure.
Assistance et services :
Nos unités de lubrification-régulateur de filtre pneumatique (FRL) sont conçues pour garantir des performances et une longévité optimales de vos systèmes pneumatiques en fournissant une alimentation en air propre, régulée et lubrifiée. Pour maintenir le plus haut niveau d’efficacité, un entretien régulier et une manipulation appropriée sont essentiels.
Pour obtenir une assistance technique, veuillez vous référer au manuel d'utilisation fourni avec le produit, qui comprend des instructions d'installation détaillées, des guides de dépannage et des procédures de maintenance. Assurez-vous que les éléments filtrants sont nettoyés ou remplacés périodiquement pour éviter le colmatage et maintenir la qualité du flux d'air.
Le régulateur doit être ajusté en fonction des exigences de pression spécifiques de votre application et le lubrificateur doit être rempli de l'huile pneumatique recommandée pour garantir une lubrification appropriée des composants en aval. Évitez d'utiliser des huiles ou des lubrifiants incompatibles car cela pourrait endommager l'appareil ou l'équipement connecté.
Si vous rencontrez des problèmes tels que des fluctuations de pression, des fuites d'air ou une lubrification insuffisante, consultez la section de dépannage ou contactez notre équipe d'assistance technique pour obtenir de l'aide. Une inspection régulière et le respect des paramètres de fonctionnement recommandés contribueront à maximiser la durée de vie et les performances de votre unité FRL.
Nous proposons également des services de réparation et de remplacement des pièces défectueuses sous garantie. Pour un service optimal, veuillez fournir le numéro de modèle du produit et les détails du problème lorsque vous demandez de l'aide.
