Description du produit :

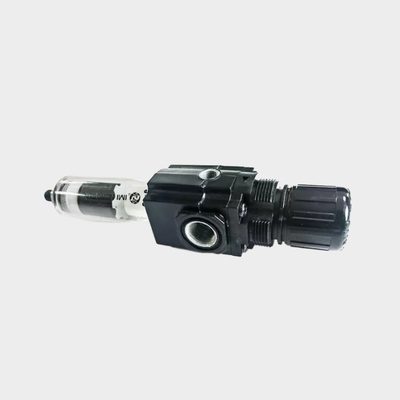

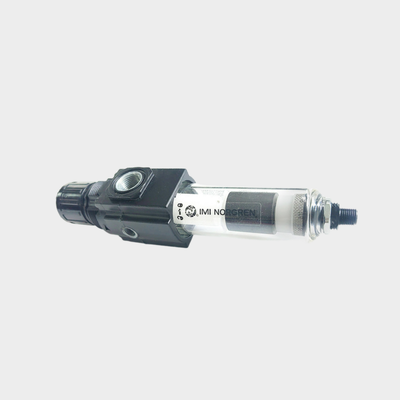

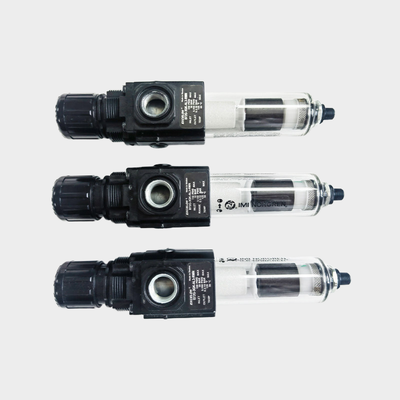

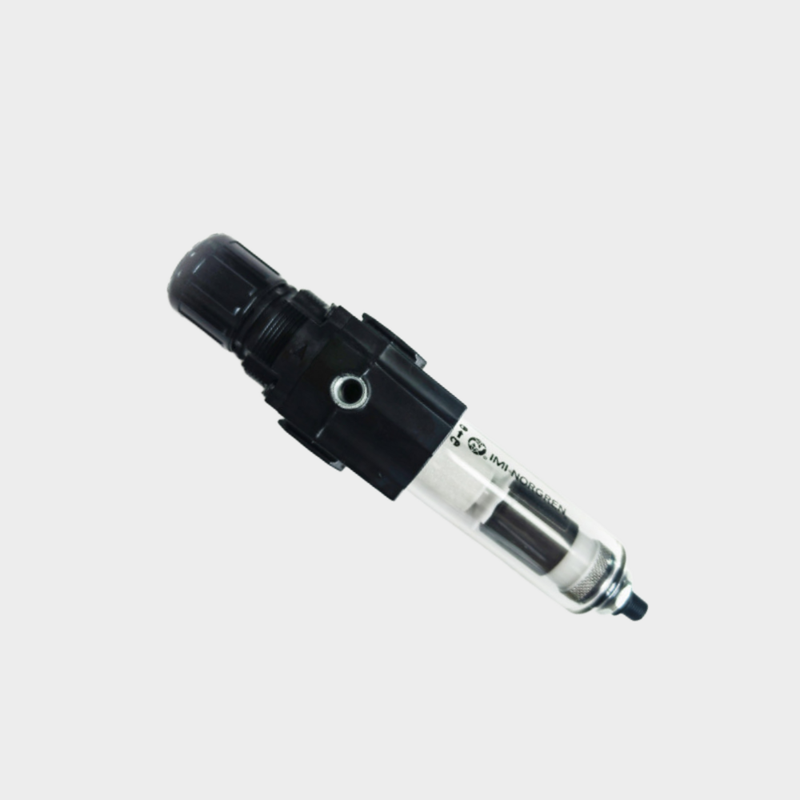

La série Norgren B72G et B73G représente des régulateurs-filtres haute performance au sein du système modulaire de préparation d'air Excelon. Ces unités intégrées combinent de manière transparente la filtration et la régulation de pression dans un seul boîtier compact. Elles éliminent efficacement l'eau et les particules solides des conduites d'air comprimé tout en assurant un contrôle précis de la pression en aval.
Conçu dans un souci de polyvalence, le système Excelon permet d'installer ces unités en ligne ou de manière modulaire aux côtés d'autres produits Excelon. En utilisant des connexions Quickclamp, cette conception facilite l'expansion et la maintenance aisée du système de préparation d'air.
La série B72G est équipée d'options de ports G1/4 et G3/8, offrant un débit de 38 dm³/s (80 SCFM). D'autre part, la série B73G propose des tailles de ports G1/4, G3/8 et G1/2 et prend en charge un débit plus élevé de 50 dm³/s (106 SCFM). Les deux modèles intègrent une conception de vanne équilibrée pour minimiser l'impact des fluctuations de pression d'entrée sur la pression de sortie, assurant une régulation constante.
Ces régulateurs-filtres offrent une flexibilité grâce à des éléments filtrants optionnels en polypropylène fritté de 5 µm ou 40 µm, ainsi qu'à des configurations de purge manuelles ou automatiques. Ces caractéristiques les rendent adaptés à un large éventail d'applications industrielles.
Les points forts supplémentaires de la conception comprennent un bouton de réglage à pousser pour verrouiller, couvert par un capuchon inviolable, une cuvette à baïonnette à libération rapide pour une maintenance sans tracas, et des ports de manomètre pleine échelle qui permettent la surveillance de la pression sans restreindre le débit d'air. Les cuvettes transparentes en polycarbonate offrent une visibilité à 360 degrés des niveaux de condensat. De plus, les options de corps en zinc ou en aluminium améliorent la durabilité, rendant ces unités fiables dans les environnements exigeants.
Caractéristiques :
Filtre et régulateur intégrés
Cet appareil combine la filtration des particules et la régulation de pression en une seule unité compacte, ce qui permet d'économiser un espace d'installation précieux. En intégrant ces fonctions, il rationalise le processus de préparation de l'air.
Système modulaire Excelon
Le système prend en charge l'installation en ligne et modulaire avec d'autres produits de préparation d'air Excelon. Les connexions Quickclamp permettent un assemblage facile et flexible, améliorant la polyvalence dans diverses configurations.
Options de filtration
Deux grades de filtration sont disponibles, avec des éléments filtrants en polypropylène fritté de 5 µm ou 40 µm. Ces options assurent une élimination efficace des contaminants pour garantir un approvisionnement en air propre.
Mécanismes de purge
Les utilisateurs peuvent choisir entre des configurations de purge manuelles et automatiques. La version manuelle comprend une purge quart de tour, tandis que l'option automatique offre une élimination mains libres du condensat.
Visibilité et surveillance
Les cuvettes transparentes en polycarbonate offrent une visibilité à 360 degrés des niveaux de condensat, ce qui permet de surveiller facilement l'état du système sans avoir à démonter les composants.
Fonctionnalités de réglage et de sécurité
Le bouton de réglage à pousser pour verrouiller empêche les changements accidentels des réglages de pression, assurant un fonctionnement constant. De plus, un couvercle inviolable est disponible pour une sécurité accrue.
Gestion de la pression
La conception à décharge permet la réduction de la pression en aval lorsque le système est bloqué. La conception de la vanne équilibrée minimise l'impact des variations de pression d'entrée sur la pression de sortie, résultant en une régulation stable.
Fonctionnalités supplémentaires
Les ports de manomètre pleine échelle de 1/8" permettent la surveillance de la pression sans restreindre le débit d'air. Le mécanisme de cuvette à baïonnette à libération rapide facilite un retrait rapide pour le remplacement de l'élément et la maintenance sans avoir besoin d'outils.
Spécifications de performance
Le modèle B72G offre une capacité de débit élevée de 38 dm³/s (80 SCFM), tandis que le modèle B73G fournit 50 dm³/s (106 SCFM). La pression de sortie peut être ajustée sur une large plage de 0,3 à 10 bars. Les pressions d'entrée maximales comprennent 10 bars pour les cuvettes transparentes et 17 bars pour les cuvettes métalliques.
Conditions de fonctionnement
La plage de température de fonctionnement est de -34°C à +50°C avec des cuvettes en polycarbonate, et de -20°C à +65°C lors de l'utilisation de cuvettes métalliques.
Paramètres techniques :
| Réglage de la pression de sortie |
0,3–10 bars |
| Matériau du corps |
Zinc / Aluminium, Alliage de zinc |
| Types de purge |
Manuelle, Automatique, Semi-automatique |
| Tailles des ports |
G1/4, G3/8, G1/2 |
| Milieu |
Air comprimé |
| Matériau de l'élément filtrant |
Polypropylène fritté |
Ce régulateur-filtre lubrificateur pneumatique combine l'efficacité d'un filtre brouillard d'huile FESTO avec la fiabilité d'un réducteur de pression, assurant un traitement d'air optimal. Le filtre brouillard d'huile FESTO filtre et lubrifie efficacement l'air comprimé, améliorant les performances et la longévité des systèmes pneumatiques.
Applications :
Automatisation industrielle
Un approvisionnement en air propre et régulé est essentiel au fonctionnement efficace des actionneurs pneumatiques, des vannes et des vérins dans les systèmes d'automatisation industrielle. Cela permet d'assurer un contrôle fluide et précis des processus automatisés.
Machines d'emballage
Dans les équipements d'emballage et de remplissage, les composants pneumatiques nécessitent une protection fiable et un contrôle de la pression. Une gestion adéquate de l'air protège ces composants et maintient des performances optimales tout au long du processus d'emballage.
Manutention de matériaux
La préparation de l'air joue un rôle crucial dans les systèmes de manutention de matériaux, y compris les convoyeurs et les unités de prélèvement et de placement. Assurer un approvisionnement en air propre et contrôlé permet à ces systèmes de fonctionner efficacement et réduit les temps d'arrêt des équipements.
Distribution d'air comprimé
Au point d'utilisation, la filtration et la régulation de pression de l'air comprimé sont essentielles au fonctionnement sûr et efficace des outils et des équipements. Cela évite la contamination et maintient une pression d'air constante pendant le fonctionnement.
Systèmes pneumatiques généraux
Dans les installations de fabrication, l'élimination des contaminants et le contrôle adéquat de la pression sont nécessaires pour les systèmes pneumatiques généraux. Ces mesures améliorent la fiabilité du système et prolongent la durée de vie des composants pneumatiques.
Machines textiles
La production textile repose sur une filtration et une régulation d'air précises pour les commandes pneumatiques. Maintenir un approvisionnement en air propre et stable contribue à des processus de fabrication textile de haute qualité.
Fabrication automobile
Dans la fabrication automobile, la préparation de l'air est essentielle dans des applications telles que les cabines de peinture, les chaînes de montage et les équipements de test. Une qualité et une pression d'air appropriées garantissent une production efficace et une qualité de produit supérieure.
