Description du produit :

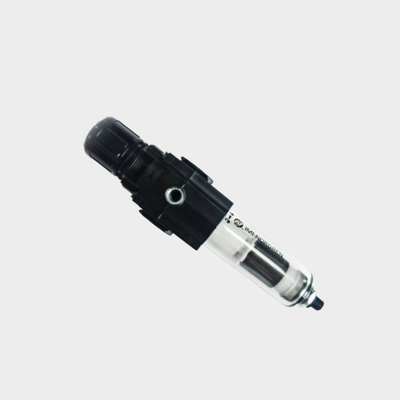

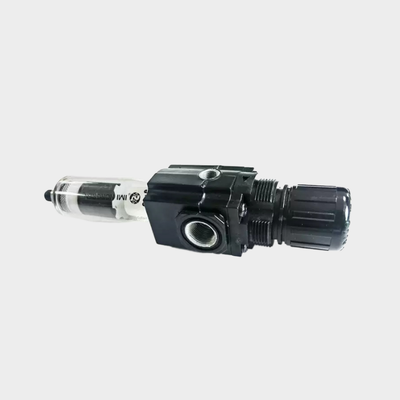

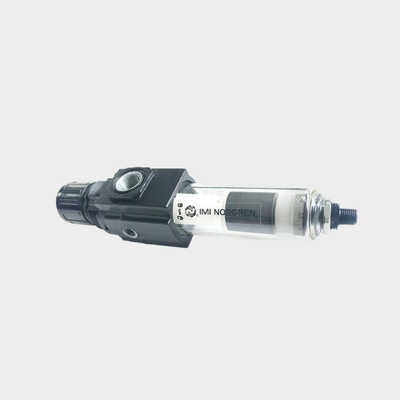

Les séries B72G et B73G de Norgren représentent des régulateurs-filtres haute performance au sein du système modulaire de préparation d'air Excelon. Ces appareils intégrés combinent les fonctions de filtration et de régulation de pression en une seule unité compacte. Ils éliminent efficacement l'eau et les contaminants solides des conduites d'air comprimé tout en assurant un contrôle précis de la pression en aval.
Conçu dans un souci de polyvalence, le système Excelon prend en charge les installations en ligne et modulaires. L'utilisation de connexions Quickclamp permet à ces unités de se connecter facilement à d'autres composants Excelon, facilitant ainsi l'expansion du système et simplifiant les procédures de maintenance.
La série B72G est équipée d'options de ports G1/4 et G3/8 et offre un débit de 38 dm³/s (80 SCFM). En revanche, la série B73G propose une sélection plus large de ports, y compris G1/4, G3/8 et G1/2, ainsi qu'une capacité de débit plus élevée de 50 dm³/s (106 SCFM). Les deux séries intègrent une conception de vanne équilibrée qui minimise l'impact des fluctuations de pression d'entrée sur la pression de sortie, offrant ainsi une régulation stable et fiable.
Ces régulateurs-filtres sont disponibles avec des éléments filtrants en polypropylène fritté de 5 µm ou 40 µm et sont livrés avec des options de purge manuelles ou automatiques. Cette gamme de configurations assure une adaptabilité pour répondre aux diverses exigences industrielles.
Les caractéristiques supplémentaires comprennent un bouton de réglage à verrouillage par pression protégé par un couvercle inviolable, et une cuve à baïonnette à libération rapide qui simplifie les tâches de maintenance. Des ports de manomètre pleine échelle sont intégrés pour permettre la surveillance de la pression sans restreindre le débit d'air. Les cuves transparentes en polycarbonate offrent une visibilité claire à 360° des niveaux de condensat, tandis que les constructions robustes en zinc et en aluminium garantissent la durabilité, même dans des environnements d'exploitation exigeants.
Caractéristiques :
Filtre et régulateur intégrés
Cette unité compacte combine la filtration des particules et la régulation de la pression, économisant ainsi un espace d'installation précieux.
Système modulaire Excelon
Le système prend en charge les installations en ligne et modulaires aux côtés d'autres produits de préparation d'air Excelon, utilisant des connexions Quickclamp pour une facilité d'installation.
Options de filtration
Disponible avec deux grades de filtration, l'unité peut être équipée d'éléments filtrants en polypropylène fritté de 5 µm ou 40 µm pour éliminer efficacement les contaminants.
Configurations de purge
Les utilisateurs peuvent choisir entre une purge manuelle à quart de tour ou une purge automatique, offrant une flexibilité en fonction des préférences de maintenance.
Cuves transparentes en polycarbonate
Les cuves offrent une visibilité à 360 degrés des niveaux de condensat, permettant une surveillance facile et continue.
Caractéristiques de réglage et de conception
Un bouton de réglage à verrouillage par pression empêche les changements accidentels de pression, et un couvercle inviolable en option améliore la sécurité. La conception à décharge permet la réduction de la pression aval lorsque le système est bloqué, tandis que la conception de vanne équilibrée minimise l'impact des variations de pression d'entrée pour maintenir une pression de sortie stable.
Ports de manomètre et maintenance
Les ports de manomètre pleine échelle de 1/8 pouce permettent une surveillance précise de la pression sans restreindre le débit d'air. La cuve à baïonnette à libération rapide facilite un retrait rapide pour le remplacement de l'élément et la maintenance, éliminant ainsi le besoin d'outils.
Spécifications de performance
L'unité offre des capacités de débit élevées avec le modèle B72G supportant 38 dm³/s (80 SCFM) et le B73G atteignant 50 dm³/s (106 SCFM). Il présente une large plage de réglage de pression de 0,3 à 10 bars de pression de sortie et supporte des pressions d'entrée maximales de 10 bars pour les cuves transparentes et de 17 bars pour les cuves métalliques.
Plage de température de fonctionnement
L'unité fonctionne efficacement dans une plage de température de -34°C à +50°C avec des cuves en polycarbonate et de -20°C à +65°C avec des cuves métalliques.
Paramètres techniques :
| Réglage de la pression de sortie |
0,3–10 bars |
| Tailles des ports |
G1/4, G3/8, G1/2 |
| Matériau de l'élément filtrant |
Polypropylène fritté |
| Matériau du corps |
Zinc / Aluminium, Alliage de zinc |
| Milieu |
Air comprimé |
| Types de purge |
Manuel, Automatique, Semi-automatique |
Ce lubrificateur régulateur-filtre pneumatique sert de processeur de source d'air réducteur de pression fiable et de réducteur de pression, couramment utilisé dans les unités de traitement de source d'air FESTO pour assurer une qualité d'air comprimé et un contrôle de pression optimaux.
Applications :
Automatisation industrielle
Dans le domaine de l'automatisation industrielle, une alimentation en air propre et régulée est essentielle au fonctionnement optimal des actionneurs, vannes et vérins pneumatiques. S'assurer que l'air est exempt de contaminants contribue à maintenir l'efficacité de l'équipement et à prolonger sa durée de vie.
Machines d'emballage
Les machines d'emballage dépendent d'une protection et d'un contrôle de pression précis des composants pneumatiques. Ceci est particulièrement important dans les équipements d'emballage et de remplissage pour garantir des performances constantes et un fonctionnement fiable.
Manutention de matériaux
La préparation de l'air joue un rôle crucial dans les systèmes de manutention, y compris les convoyeurs et les unités de prélèvement et de placement. Une filtration et une régulation appropriées assurent le bon fonctionnement de ces mécanismes de manutention.
Distribution d'air comprimé
À divers points d'utilisation, la filtration et la régulation de l'air comprimé sont essentielles pour alimenter efficacement les outils et les équipements. Ce contrôle localisé aide à maintenir la qualité de l'air et la pression aux exigences précises des différentes applications.
Systèmes pneumatiques généraux
Dans les installations de fabrication, les systèmes pneumatiques généraux bénéficient de l'élimination des contaminants de l'air et d'une régulation précise de la pression. Cela conduit à une fiabilité améliorée et à une réduction des temps d'arrêt des machines.
Machines textiles
La production textile utilise des commandes pneumatiques qui exigent une alimentation en air propre et régulée. Une filtration d'air et un contrôle de pression appropriés permettent un fonctionnement efficace des machines textiles.
Fabrication automobile
La préparation de l'air est essentielle dans les environnements de fabrication automobile, en particulier dans les cabines de peinture, les lignes d'assemblage et les équipements de test. Le maintien d'une qualité d'air et d'une pression appropriées garantit une production de haute qualité et des résultats constants.
Support et services :
Nos unités de lubrificateurs régulateurs-filtres pneumatiques sont conçues pour assurer des performances et une longévité optimales de vos systèmes pneumatiques. Pour une assistance technique, veuillez vous référer au manuel du produit pour les instructions d'installation, les procédures de maintenance et les conseils de dépannage.
La maintenance régulière comprend la vérification et la vidange de la cuve du filtre pour éliminer l'humidité et les contaminants accumulés, le réglage du régulateur pour maintenir la pression souhaitée et s'assurer que le lubrificateur est correctement rempli avec le type d'huile recommandé. Évitez d'utiliser des lubrifiants incompatibles pour éviter d'endommager les composants internes.
Si vous rencontrez des problèmes tels que des fluctuations de pression, des fuites d'air ou une lubrification inadéquate, inspectez l'unité pour détecter les obstructions, les joints usés ou les pièces endommagées. Des pièces de rechange sont disponibles pour restaurer la pleine fonctionnalité.
Pour une durée de vie optimale, faites fonctionner l'unité dans les plages de pression et de température spécifiées, et assurez-vous que toutes les connexions sont sécurisées. Des unités correctement dimensionnées doivent être sélectionnées en fonction des exigences de débit de votre système.
Notre équipe de support technique est disponible pour vous aider dans la sélection des produits, les conseils d'installation et le dépannage afin de vous aider à obtenir un fonctionnement fiable et efficace de votre système pneumatique.
Emballage et expédition :
Emballage du produit : Le lubrificateur régulateur-filtre pneumatique est solidement emballé dans une boîte robuste et protectrice conçue pour éviter tout dommage pendant le transport. Chaque unité est enveloppée dans une mousse antistatique et scellée dans un sac en plastique pour la protéger de la poussière et de l'humidité. L'emballage comprend un étiquetage clair avec les spécifications du produit, les instructions de manipulation et un manuel d'utilisation pour garantir une installation sûre et facile.
Expédition : Nous proposons des options d'expédition fiables pour livrer le lubrificateur régulateur-filtre pneumatique rapidement et en toute sécurité à votre emplacement. Les produits sont expédiés via des transporteurs de confiance avec suivi disponible pour toutes les commandes. L'expédition standard comprend un emballage protecteur pour résister à la manipulation et aux conditions environnementales. Des options d'expédition accélérée sont également disponibles pour les besoins urgents. L'expédition internationale est prise en charge avec la documentation douanière nécessaire fournie.
