Description du produit:

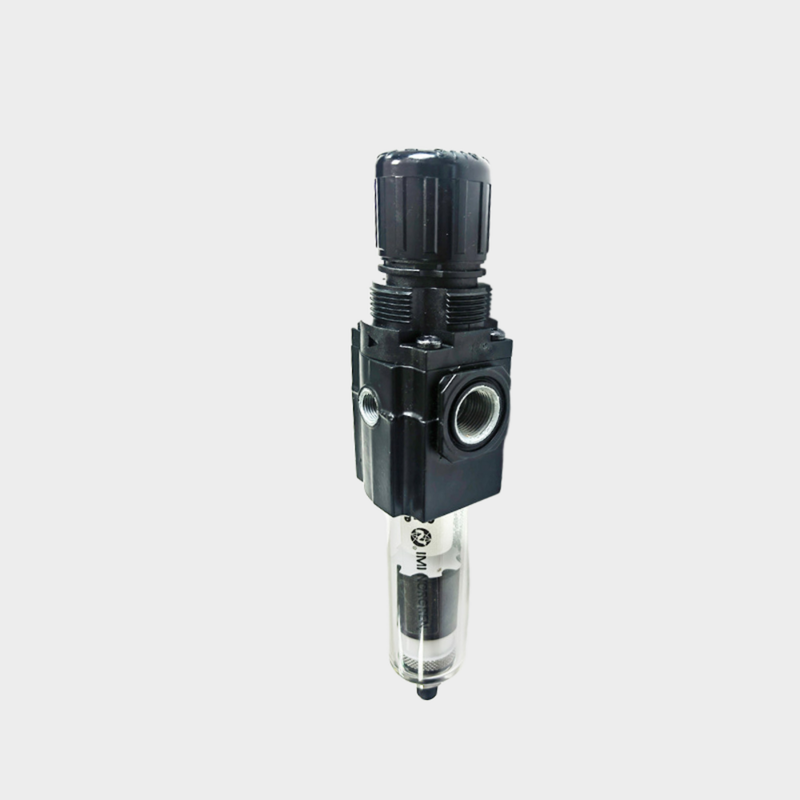

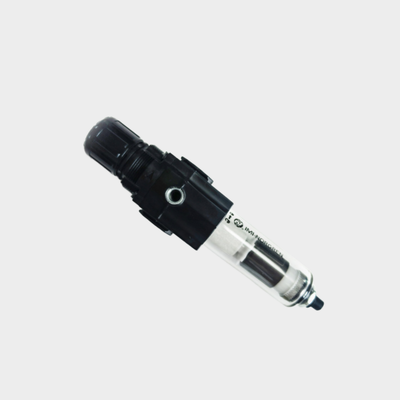

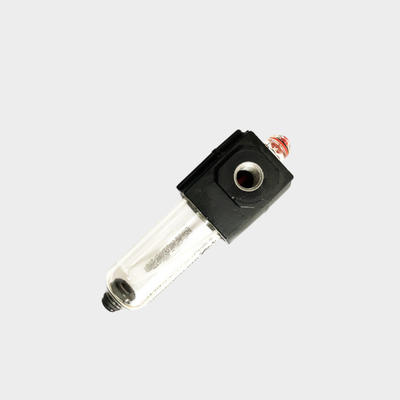

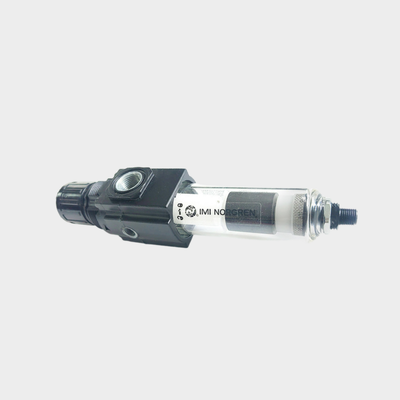

Les séries Norgren B72G et B73G représentent des régulateurs de filtres de haute performance au sein du système modulaire de préparation d'air Excelon.les unités intégrées combinent efficacement la filtration et la régulation de la pression dans un boîtier cohérentIls sont conçus pour éliminer l'eau et les particules solides des conduites d'air comprimé tout en assurant un maintien précis de la pression en aval.
Grâce à la conception innovante Excelon, ces unités peuvent être installées en ligne ou modulairement aux côtés d'autres produits Excelon.élargissement du système, et de maintenance, rendant ces régulateurs de filtres très adaptables et conviviaux.
La série B72G est livrée avec des options de port de G1/4 et G3/8 et prend en charge un débit de 38 dm3/s (80 SCFM).et offre un débit plus élevé de 50 dm3/s (106 SCFM)Les deux séries intègrent une conception de vanne équilibrée qui minimise l'impact des fluctuations de pression d'entrée sur la pression de sortie, assurant ainsi une régulation stable et fiable.
Ces unités sont équipées d'éléments filtrants en polypropylène frité, disponibles en 5 μm ou 40 μm, et sont livrées avec des options de vidange manuelle ou automatique.Cette souplesse les rend adaptés à un large éventail d'applications industrielles.
Des caractéristiques supplémentaires comprennent un bouton de réglage de verrouillage à pression protégé par un couvercle résistant aux manipulations, un bol de baïonnette à libération rapide qui facilite l'entretien,et des ports de débitomètre complet permettant la surveillance de la pression sans limiter le débit d'airLes bols en polycarbonate transparent offrent une visibilité à 360° des niveaux de condensat, tandis que les options de carrosserie en zinc et en aluminium durables garantissent une longévité dans des environnements opérationnels exigeants.
Caractéristiques:
Filtre et régulateur intégrés
Cette unité combine la filtration des particules et la régulation de la pression dans un appareil compact, ce qui permet d'économiser efficacement un espace d'installation précieux.
Système modulaire Excelon
Conçu pour une installation flexible, le système Excelon prend en charge à la fois les configurations en ligne et modulaires.
Options de filtrage
Le filtre est disponible en deux niveaux de filtration, avec des éléments de polypropylène sintré de 5 μm ou 40 μm pour éliminer efficacement les contaminants du flux d'air.
Configuration des drains
Les utilisateurs peuvent opter pour un drainage manuel à 1/4 tour ou une configuration de drainage automatique, offrant commodité et adaptabilité en fonction des besoins de l'application.
Des bols de polycarbonate transparents
La construction en polycarbonate transparent permet une vue complète à 360° des niveaux de condensat, ce qui facilite un suivi facile et rapide.
Caractéristiques d'ajustement et de sécurité
Le bouton de réglage de verrouillage empêche les changements accidentels des réglages de pression, et un couvercle en option résistant aux manipulations améliore la sécurité.
Conception de soupapes soulagantes et équilibrées
La conception de soulagement permet une réduction de la pression en aval lorsque le système est à l'arrêt, tandis que la conception de la vanne équilibrée minimise l'impact des fluctuations de pression d'entrée,assurer une réglementation stable.
Ports de voie ferrée et entretien
Équipé de ports de débit complet de 1/8" de largeur, l'appareil permet de surveiller la pression sans restreindre le débit d'air.son bol à baïonnette à libération rapide facilite le retrait rapide pour le remplacement et l'entretien des éléments sans avoir besoin d'outils.
Caractéristiques de performance
Le modèle B72G offre une capacité de débit élevée de 38 dm3/s (80 SCFM), tandis que le B73G offre 50 dm3/s (106 SCFM).
Indicateurs de pression et de température
La pression nominale maximale à l'entrée est de 10 bar pour les bols transparents et de 17 bar pour les bols métalliques.Les températures de fonctionnement sont comprises entre -34°C et +50°C pour les bols en polycarbonate et entre -20°C et +65°C pour les bols en métal..
Paramètres techniques:
| Les médias |
Air comprimé |
| Types de drains |
Manuel, automatique, semi-automatique |
| Matériau de l'élément filtre |
Polypropylène sintré |
| Réglage de la pression de sortie |
0.3 ¢ 10 bar |
| Matériau du corps |
Zinc / aluminium, alliage de zinc |
| Tailles des ports |
G1/4, G3/8 et G1/2 |
Applications:
Automatisation industrielle
L'approvisionnement en air propre et bien régulé est essentiel au bon fonctionnement des actionneurs, vannes et cylindres pneumatiques utilisés dans les systèmes d'automatisation industrielle.
Machines et appareils pour l'emballage
Assurer la protection et maintenir un contrôle précis de la pression est essentiel pour les composants pneumatiques utilisés dans les équipements d'emballage et de remplissage.
Traitement des matériaux
Une préparation adéquate de l'air est nécessaire pour diverses applications de manutention de matériaux, y compris les convoyeurs, les unités de ramassage et les systèmes de manutention, afin de garantir une performance efficace.
Distribution de l'air comprimé
La filtration et la régulation au point d'utilisation sont essentielles pour fournir de l'air propre et contrôlé aux outils et équipements pneumatiques, améliorant ainsi leur fiabilité et leur longévité.
Systèmes pneumatiques généraux
L'élimination des contaminants et le contrôle de la pression dans les installations de fabrication contribuent à maintenir un fonctionnement optimal et à réduire les temps d'arrêt des systèmes pneumatiques généraux.
Machines et appareils pour le textile
Une filtration et une régulation de l'air efficaces jouent un rôle clé dans les commandes pneumatiques qui soutiennent les processus de production textile.
Fabrication automobile
La préparation de l'air est essentielle dans les environnements de fabrication automobile, y compris les ateliers de peinture, les chaînes de montage et les équipements de test, pour assurer des opérations de haute qualité.
Assistance et services:
Nos unités de lubrifiants à régulateur de filtre pneumatique (FRL) sont conçues pour assurer une performance optimale et une longévité de vos systèmes pneumatiques en fournissant un approvisionnement en air propre, régulé et lubrifié.Pour le soutien technique, veuillez consulter le manuel détaillé du produit fourni avec votre FRL, qui contient des instructions d'installation, des procédures d'entretien et des conseils de dépannage.
L'entretien régulier est essentiel pour maintenir le fonctionnement efficace de votre LFR, notamment le nettoyage périodique de l'élément filtrant, la vérification et l'ajustement des réglages de pression du régulateur,et remplir le lubrifiant avec l'huile pneumatique recommandéeUtilisez toujours des pièces de rechange d'origine pour maintenir l'intégrité du produit et la garantie.
Si vous rencontrez des problèmes avec votre unité FRL, vérifiez que l'alimentation en air satisfait aux exigences spécifiées et que toutes les connexions sont sécurisées.ou une lubrification insuffisante peut souvent être résolue en suivant la section de dépannage du manuel.
Pour les demandes d'assistance technique avancée et de service, notre équipe d'experts est disponible pour vous aider avec la sélection du produit, l'intégration du système,et des solutions personnalisées adaptées à vos besoins spécifiquesNous offrons également des séances de formation et des inspections sur place pour vous assurer que vos systèmes pneumatiques fonctionnent au maximum d'efficacité.
Assurez-vous de la sécurité en dépressurisant toujours le système avant d'effectuer une maintenance ou un service sur l'unité FRL.
