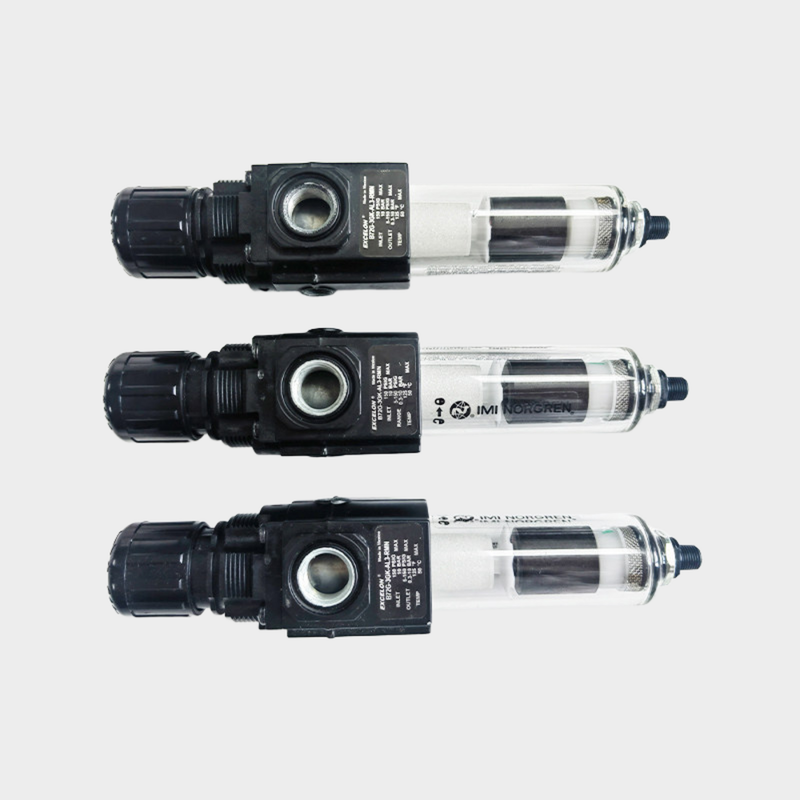

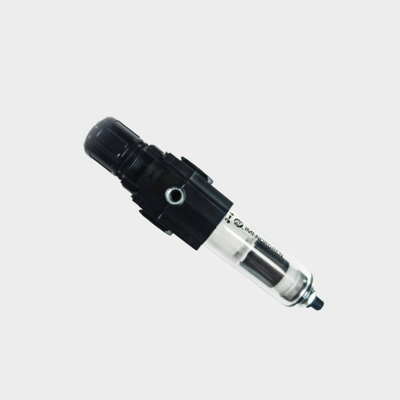

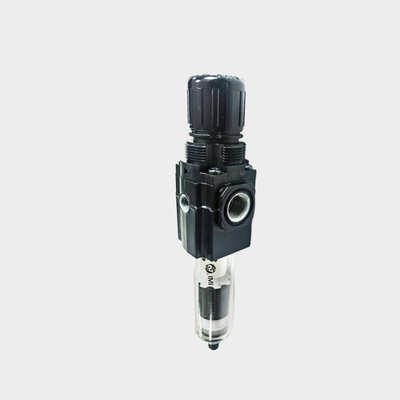

NORGREN B72G‑2GK‑QT3‑RMN B72G‑2GK‑QT1‑RMN Unité de préparation d'air à décharge Bouton poussoir inviolable à verrouillage équilibré Valve sortie stable Montage modulaire / en ligne pour postes de travail d'automatisation légers

Description du produit :

Les séries B72G et B73G de Norgren représentent une gamme de régulateurs-filtres haute performance au sein du système modulaire de préparation d'air Excelon. Ces unités intégrées combinent la filtration et la régulation de pression dans un seul boîtier compact. Elles éliminent efficacement l'eau et les contaminants solides des conduites d'air comprimé tout en maintenant un contrôle précis de la pression en aval.

Conçues dans l'esprit du système modulaire Excelon, ces unités peuvent être installées en ligne ou de manière modulaire aux côtés d'autres composants Excelon. Leurs connexions Quickclamp permettent une expansion aisée du système et une maintenance simplifiée, les rendant adaptées à diverses configurations industrielles.

La série B72G est disponible avec des tailles de raccordement G1/4 et G3/8, offrant un débit de 38 dm³/s (80 SCFM). Pendant ce temps, la série B73G propose des options de raccordement supplémentaires, y compris G1/4, G3/8 et G1/2, ainsi qu'un débit plus élevé de 50 dm³/s (106 SCFM). Les deux séries intègrent une conception de vanne équilibrée qui réduit l'influence des fluctuations de pression d'entrée sur la pression de sortie, garantissant une régulation constante et stable.

Pour répondre aux diverses exigences industrielles, ces unités sont équipées d'éléments filtrants en polypropylène fritté disponibles en grades de 5 µm ou 40 µm. Elles offrent également des options de configurations de purge manuelles ou automatiques, offrant aux utilisateurs une flexibilité en fonction de leurs besoins spécifiques d'application.

Les caractéristiques supplémentaires comprennent un bouton de réglage à verrouillage par pression protégé par un couvercle inviolable, une cuve à baïonnette à libération rapide qui simplifie les tâches de maintenance, et des raccords de manomètre pleine échelle qui permettent la surveillance de la pression sans entraver le flux d'air. Les cuves transparentes en polycarbonate permettent une visibilité à 360° des niveaux de condensat, tandis que les options de corps durables en zinc et en aluminium garantissent des performances fiables dans des environnements exigeants.

Caractéristiques :

L'appareil combine la filtration des particules et la régulation de pression en une seule unité compacte. Cette intégration permet d'économiser un espace d'installation précieux, ce qui en fait une solution efficace pour les besoins de préparation d'air.

Dotée du système modulaire Excelon, cette unité permet une installation flexible, soit en ligne, soit modulaire avec d'autres produits de préparation d'air Excelon. Les connexions Quickclamp améliorent la facilité d'assemblage et de maintenance.

Les clients peuvent choisir parmi deux grades de filtration, en utilisant des éléments filtrants en polypropylène fritté de 5 µm ou 40 µm. Les deux options offrent une élimination efficace des contaminants de l'alimentation en air.

Le produit offre des options de purge manuelles et automatiques. Les utilisateurs peuvent opter pour une purge manuelle quart de tour ou choisir une configuration de purge automatique, garantissant une flexibilité selon les exigences de l'application.

Les cuves transparentes en polycarbonate offrent une visibilité à 360°, permettant une surveillance facile des niveaux de condensat. De plus, le bouton de réglage à verrouillage par pression aide à prévenir les changements de pression accidentels, avec un couvercle inviolable disponible pour une sécurité accrue.

La conception à décharge permet de réduire la pression en aval lorsque le système est bloqué. Pendant ce temps, la conception de la vanne équilibrée réduit l'impact des fluctuations de pression d'entrée sur la pression de sortie, garantissant une régulation stable et fiable.

Les raccords de manomètre 1/8" pleine échelle permettent la surveillance de la pression sans restreindre le flux d'air. La maintenance est simplifiée par une cuve à baïonnette à libération rapide qui facilite le retrait rapide de la cuve et le remplacement de l'élément sans outils.

Le système offre une capacité de débit élevée, le modèle B72G supportant 38 dm³/s (80 SCFM) et le modèle B73G gérant 50 dm³/s (106 SCFM). La plage de réglage de la pression de sortie s'étend de 0,3 à 10 bars.

Les capacités maximales de pression d'entrée sont de 10 bars pour les unités avec une cuve transparente et de 17 bars pour celles équipées d'une cuve métallique. La plage de température de fonctionnement varie de -34°C à +50°C pour les cuves en polycarbonate et de -20°C à +65°C pour les cuves métalliques.

Paramètres techniques :

Applications :

Support et services :

Nos unités de régulateurs-filtres-lubrificateurs pneumatiques (FRL) sont conçues pour assurer les performances optimales et la longévité de vos systèmes pneumatiques en fournissant un air propre, régulé et lubrifié. Pour une assistance technique, veuillez vous référer au manuel d'utilisation inclus avec le produit, qui contient des instructions d'installation détaillées, des directives de maintenance et des conseils de dépannage.

Une maintenance régulière est essentielle au fonctionnement fiable du FRL. Cela comprend la purge périodique de la cuve du filtre pour éliminer les contaminants accumulés, la vérification et le réglage de la pression du régulateur pour correspondre aux exigences du système, et le remplissage du réservoir du lubrificateur avec le lubrifiant recommandé pour assurer une lubrification adéquate des outils pneumatiques.

Si vous rencontrez des problèmes tels que des fluctuations de pression, des fuites d'air ou une défaillance de la lubrification, vérifiez que toutes les connexions sont sécurisées et que l'unité est installée correctement selon le sens d'écoulement indiqué sur le boîtier. Nettoyez ou remplacez les éléments filtrants si nécessaire pour maintenir des performances de filtration optimales.

Pour le service et la réparation, utilisez uniquement des pièces de rechange d'origine pour maintenir l'intégrité et la sécurité du produit. Notre équipe de support technique est disponible pour vous aider au dépannage et pour vous guider dans la sélection du produit afin de répondre à vos besoins spécifiques d'application.

Assurez-vous que toutes les activités de maintenance et de service sont conformes aux normes de sécurité pertinentes et aux réglementations locales. Une manipulation et une élimination appropriées des lubrifiants usagés et des éléments filtrants sont importantes pour minimiser l'impact environnemental.
