Description du produit:

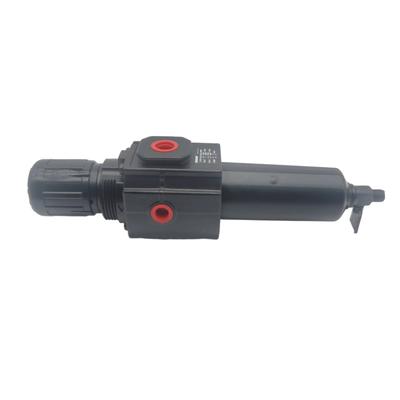

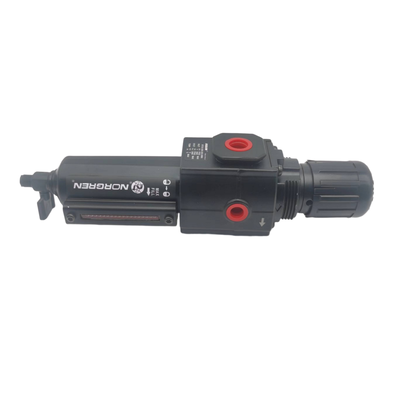

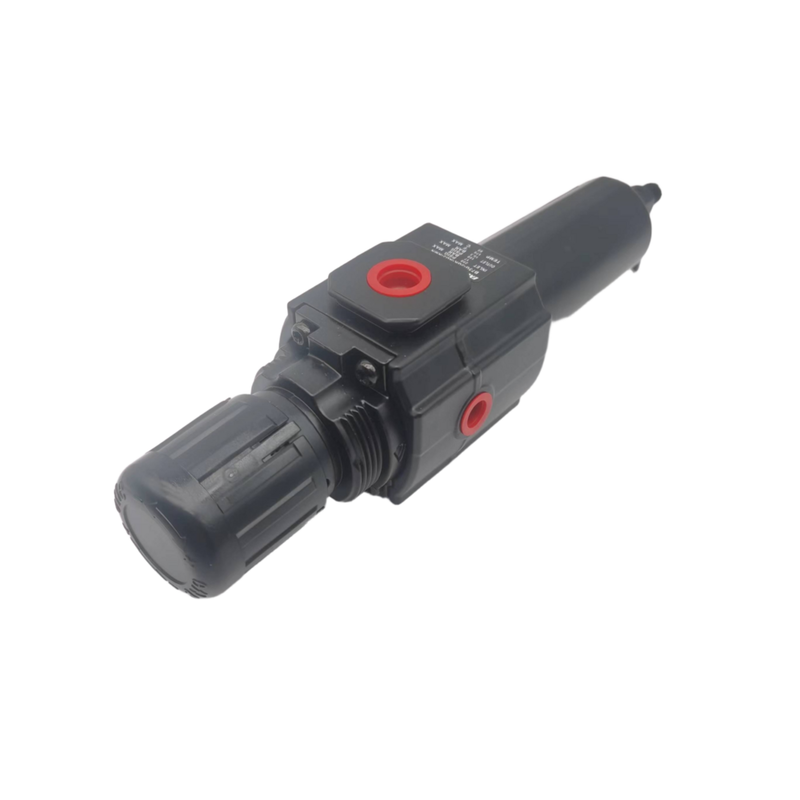

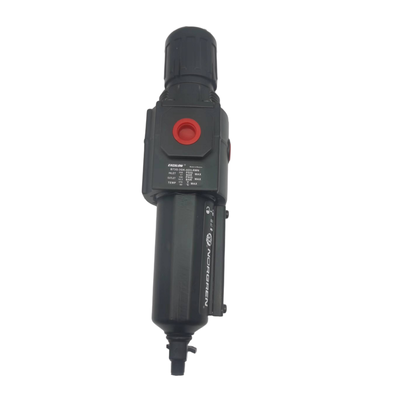

Les séries Norgren B72G et B73G représentent des régulateurs de filtres de haute performance au sein du système modulaire de préparation d'air Excelon.Ces dispositifs intégrés combinent à la fois la filtration et la régulation de la pression dans un seul, unité compacte, éliminant efficacement l'eau et les contaminants solides des conduites d'air comprimé tout en assurant un contrôle précis de la pression en aval.La conception innovante d'Excelon prend en charge l'installation en ligne ou modulaire aux côtés d'autres composants Excelon, utilisant des connexions Quickclamp pour faciliter l'expansion du système et une maintenance simplifiée.
La série B72G est proposée avec des ports G1/4 et G3/8 et prend en charge un débit allant jusqu'à 38 dm3/s (80 SCFM).une capacité de débit supérieure de 50 dm3/s (106 SCFM)Les deux séries intègrent une conception de vanne équilibrée qui réduit l'impact des fluctuations de pression d'entrée sur la pression de sortie, assurant ainsi une régulation stable et fiable.ces unités sont équipées d'éléments filtrants en polypropylène frité disponibles en 5 μm ou 40 μm, et ils offrent à la fois des options de drainage manuel et automatique, permettant une polyvalence pour répondre à un large éventail de besoins industriels.
Conçus pour faciliter l'utilisation, les unités sont équipées d'un bouton de réglage à verrouillage à pression protégé par un couvercle résistant aux manipulations.tandis que les ports à débitomètre complet permettent une surveillance continue de la pression sans restreindre le débit d'airLes bols en polycarbonate transparents offrent une visibilité à 360 degrés pour surveiller facilement les niveaux de condensat.Ces régulateurs de filtres assurent un fonctionnement durable même dans les environnements les plus difficiles..
Caractéristiques:
Vue d'ensemble intégrée du filtre et du régulateur
Le filtre et le régulateur intégrés combinent la filtration des particules et la régulation de la pression dans une unité compacte.Cette conception permet d'économiser de précieux espaces d'installation tout en assurant un traitement efficace de l'air.
Doté du système modulaire Excelon, ce produit prend en charge l'installation en ligne et modulaire.Les utilisateurs peuvent facilement le connecter à d'autres équipements de préparation d'air Excelon en utilisant les connexions pratiques Quickclamp.
Options de filtrage
Le filtre est disponible en deux catégories: des éléments de polypropylène sintré de 5 μm et de 40 μm. Les deux options permettent un élimination efficace des contaminants pour protéger les équipements en aval.
Caractéristiques du drainage et du bol
Pour la gestion du condensat, il existe des options pour un drainage manuel à 1/4 tour ou une configuration de drainage automatique.ce qui facilite la surveillance des niveaux de condensat en un coup d'œil.
Régulation du réglage et de la pression
L'unité est équipée d'un bouton de réglage qui empêche les changements accidentels des réglages de pression.La conception de soulagement permet une réduction de la pression en aval lorsque le système est dans une impasse.
Une conception de vanne équilibrée minimise l'impact des fluctuations de pression d'entrée, assurant une régulation stable de la pression de sortie pour des performances constantes.
Autres caractéristiques
Les ports à débit complet de 1/8" permettent de surveiller la pression sans restreindre le débit d'air.L'entretien est simplifié avec un bol de baïonnette à libération rapide qui permet de retirer rapidement le bol pour le remplacement des éléments sans nécessiter d'outils.
L'unité offre une capacité de débit élevée, les modèles B72G et B73G prenant en charge 38 dm3/s (80 SCFM) et 50 dm3/s (106 SCFM) respectivement.
Caractéristiques de fonctionnement
La pression de sortie peut être réglée sur une large plage allant de 0,3 à 10 bar. Les pressions maximales d'entrée varient selon le matériau du bol: jusqu'à 10 bar pour les bols transparents et 17 bar pour les bols métalliques.
Les températures de fonctionnement dépendent également du type de bol, avec des bols en polycarbonate de -34°C à +50°C et des bols en métal de -20°C à +65°C.
Paramètres techniques:
| Matériau du corps |
Zinc / aluminium, alliage de zinc |
| Réglage de la pression de sortie |
0.3 ¢ 10 bar |
| Types de drains |
Manuel, automatique, semi-automatique |
| Matériau de l'élément filtre |
Polypropylène sintré |
| Les médias |
Air comprimé |
| Tailles des ports |
G1/4, G3/8 et G1/2 |
Applications:
Automatisation industrielle
La fourniture d'air propre et régulé est essentielle au fonctionnement optimal des actionneurs, vannes et cylindres pneumatiques dans les systèmes d'automatisation industrielle.S'assurer que l'alimentation en air respecte des normes de qualité strictes contribue à maintenir la fiabilité et l'efficacité du système.
Machines et appareils pour l'emballage
Dans les équipements d'emballage et de remplissage, la protection des composants pneumatiques et le contrôle de la pression sont essentiels..
Traitement des matériaux
La préparation de l'air joue un rôle essentiel dans les applications de manutention de matériaux, y compris les convoyeurs, les unités de pick-and-place et divers systèmes de manutention.L'air propre et bien régulé assure un fonctionnement harmonieux et réduit les temps d'arrêt.
Distribution de l'air comprimé
La filtration et la régulation au point d'utilisation sont nécessaires pour les outils et les équipements alimentés à l'air comprimé.
Systèmes pneumatiques généraux
Pour les installations de fabrication utilisant des systèmes pneumatiques, l'élimination des contaminants et le contrôle de la pression sont essentiels à une exploitation fiable et efficace.
Machines et appareils pour le textile
Les contrôles pneumatiques dans la production textile exigent une filtration de l'air efficace et une régulation de la pression pour assurer la qualité et la précision des performances des machines.
Fabrication automobile
Dans les environnements de fabrication automobile tels que les ateliers de peinture, les chaînes de montage et les équipements d'essai, une bonne préparation de l'air est cruciale pour maintenir des normes élevées et une excellence opérationnelle.
Assistance et services:
Nos unités de lubrifiants à régulateur de filtre pneumatique (FRL) sont conçues pour assurer les performances optimales et la longévité de vos systèmes pneumatiques en fournissant un approvisionnement en air propre, régulé et lubrifié.Pour le soutien technique, veuillez consulter le manuel du produit pour les instructions d'installation, les procédures d'entretien et les conseils de dépannage.
L'entretien régulier de l'appareil de RLR comprend la vérification et le vidange de la cuve filtrante afin d'éliminer les contaminants accumulés, la vérification des réglages de pression corrects et la garantie des niveaux de lubrification appropriés.Le remplacement des éléments filtrants et de l'huile de lubrifiant doit être effectué conformément au programme d'entretien afin d'éviter les défaillances du système..
Si vous rencontrez des problèmes avec l'unité de RFR, assurez-vous que l'alimentation en air est dans la plage de pression recommandée, que l'élément filtrant n'est pas obstrué,et le lubrifiant contient le type et la quantité d'huile appropriés. Pour un dépannage avancé, consultez la documentation technique détaillée fournie avec le produit.
Nous offrons également des services complets, y compris l'assistance à l'installation, le diagnostic des systèmes,et programmes de maintenance préventive pour maximiser l'efficacité et la fiabilité de votre équipement pneumatiqueNotre équipe technique est équipée pour soutenir les configurations personnalisées et l'intégration avec les systèmes existants.
Pour les pièces détachées et accessoires compatibles avec votre lubrifiant à régulateur de filtre pneumatique, veuillez consulter la liste des pièces figurant dans la documentation du produit pour assurer une sélection et un montage corrects.L'utilisation de pièces originales permet de maintenir des performances et des normes de sécurité optimales.
Pour améliorer les performances du système, il convient de procéder à un étalonnage périodique du régulateur de pression et à l'inspection de la puissance du lubrifiant afin qu'elle corresponde aux exigences de l'application.La bonne sélection et l'installation de l'unité de RLR sont essentielles pour maintenir la qualité de l'air et protéger les composants en aval.
