Description du produit :

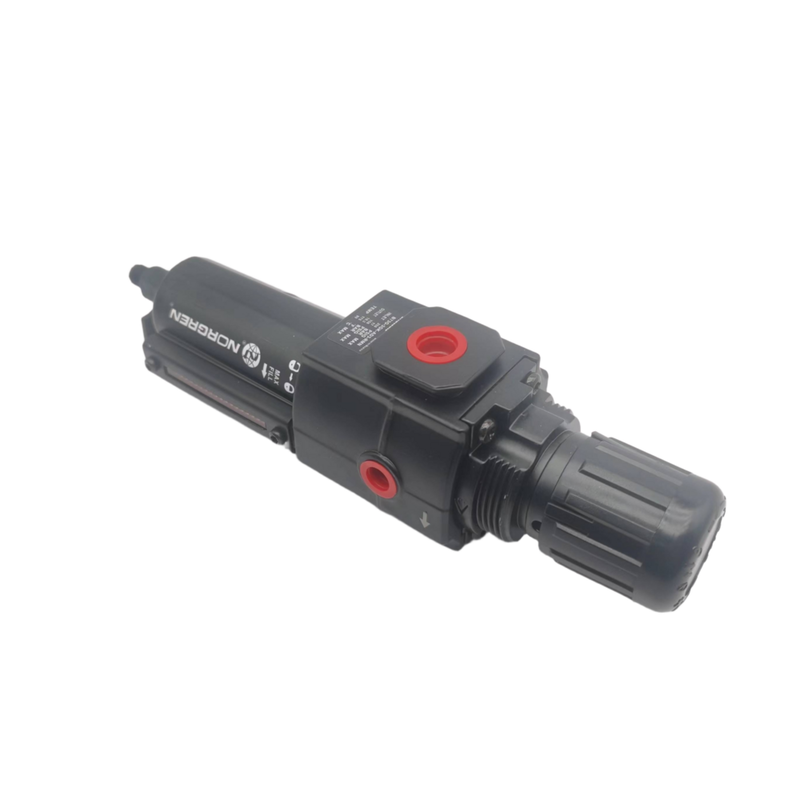

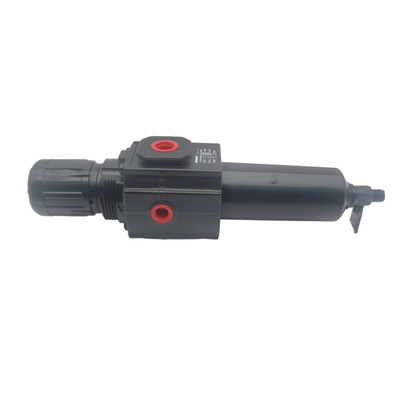

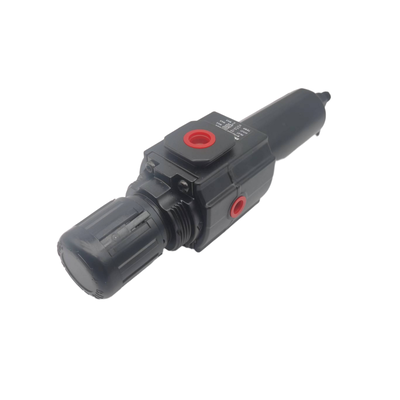

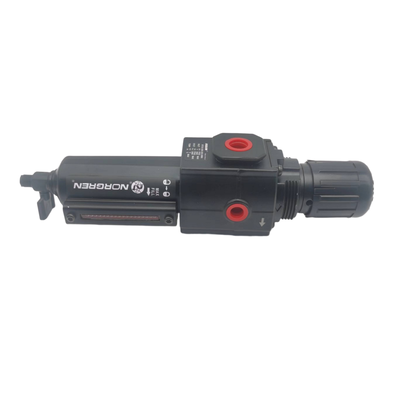

Les séries B72G et B73G de Norgren représentent des régulateurs-filtres haute performance au sein du système modulaire de préparation d'air Excelon. Ces dispositifs intégrés combinent les fonctionnalités de filtration et de régulation de pression dans un seul boîtier compact. Ils éliminent efficacement l'eau et les contaminants solides des conduites d'air comprimé tout en assurant un contrôle précis de la pression en aval.
Conçu dans un souci de flexibilité, le système Excelon permet d'installer ces unités en ligne ou dans le cadre d'une configuration modulaire aux côtés d'autres composants Excelon. Grâce aux connexions Quickclamp, la série prend en charge une expansion facile et simplifie les procédures de maintenance, améliorant ainsi l'efficacité globale du système.
La série B72G est disponible avec des tailles de raccordement G1/4 et G3/8, offrant un débit de 38 dm³/s (80 SCFM). En revanche, la série B73G offre une gamme plus large d'options de raccordement — G1/4, G3/8 et G1/2 — et prend en charge un débit plus élevé de 50 dm³/s (106 SCFM). Les deux modèles intègrent une conception de vanne équilibrée, qui minimise l'influence des fluctuations de pression d'entrée sur la pression de sortie, garantissant une régulation stable et fiable.
Ces régulateurs-filtres sont équipés d'éléments filtrants en polypropylène fritté disponibles en granulométrie de 5 µm ou 40 µm, et ils offrent des configurations de purge manuelles et automatiques. Une telle polyvalence les rend adaptés à un large éventail d'applications industrielles nécessitant une préparation d'air précise et l'élimination des contaminants.
Les caractéristiques supplémentaires comprennent un bouton de réglage à pousser pour verrouiller, protégé par un couvercle inviolable, et une cuve à baïonnette à libération rapide qui simplifie les tâches de maintenance. Les orifices de manomètre pleine échelle permettent la surveillance de la pression sans affecter le flux d'air, tandis que les cuves transparentes en polycarbonate offrent une visibilité à 360 degrés des niveaux de condensat. Les unités sont construites avec des corps durables en zinc et en aluminium, ce qui les rend bien adaptées aux environnements opérationnels exigeants.
Caractéristiques :
Vue d'ensemble du filtre et du régulateur intégrés
Le filtre et le régulateur intégrés combinent la filtration des particules avec la régulation de pression dans une seule unité compacte. Cette conception permet d'économiser un espace d'installation précieux tout en assurant une préparation d'air efficace.
Compatibilité avec le système modulaire Excelon
Doté du système modulaire Excelon, ce produit prend en charge les installations en ligne et modulaires. Il se connecte de manière transparente à d'autres composants de préparation d'air Excelon à l'aide de connexions Quickclamp pratiques.
Options de filtration
Deux grades de filtration sont disponibles pour répondre aux différents besoins des applications. Les utilisateurs peuvent choisir parmi des éléments filtrants en polypropylène fritté de 5 µm ou 40 µm pour une élimination efficace des contaminants.
Configurations de purge
La conception offre une flexibilité grâce aux options de purge manuelle et automatique. Choisissez une purge manuelle quart de tour ou une configuration de purge automatique en fonction des préférences de maintenance.
Fonctionnalités de surveillance et de réglage
Les cuves transparentes en polycarbonate offrent une visibilité à 360° des niveaux de condensat, permettant une surveillance facile. Le bouton de réglage à pousser pour verrouiller empêche les changements de pression accidentels et peut être amélioré avec un couvercle inviolable pour une sécurité accrue.
Caractéristiques de conception avancées
La conception à décharge permet la réduction de la pression en aval lorsque le système est bloqué. De plus, la conception de la vanne équilibrée minimise l'influence des fluctuations de pression d'entrée sur la pression de sortie, assurant une régulation stable.
Fonctionnalités supplémentaires
Les orifices de manomètre pleine échelle de 1/8" permettent la surveillance de la pression sans restreindre le flux d'air. La cuve à baïonnette à libération rapide permet un retrait rapide et sans outil pour le remplacement de l'élément et la maintenance.
Spécifications de performance
- Capacité de débit élevée : Le B72G offre 38 dm³/s (80 SCFM) ; le B73G fournit 50 dm³/s (106 SCFM).
- Plage de pression : Pression de sortie réglable de 0,3 à 10 bars.
- Pression d'entrée maximale : 10 bars pour cuve transparente ; 17 bars pour cuve métallique.
- Température de fonctionnement : -34°C à +50°C pour les cuves en polycarbonate ; -20°C à +65°C pour les cuves métalliques.
Paramètres techniques :
| Tailles de raccordement |
G1/4, G3/8, G1/2 |
| Réglage de la pression de sortie |
0,3–10 bars |
| Matériau du corps |
Zinc / Aluminium, Alliage de zinc |
| Types de purge |
Manuelle, Automatique, Semi-automatique |
| Matériau de l'élément filtrant |
Polypropylène fritté |
| Milieu |
Air comprimé |
Applications :
Automatisation industrielle
Assurer une alimentation en air propre et bien régulée est essentiel au fonctionnement efficace des actionneurs pneumatiques, des vannes et des vérins utilisés dans les processus d'automatisation industrielle.
Machines d'emballage
La protection et le contrôle précis de la pression des composants pneumatiques sont essentiels dans les équipements d'emballage et de remplissage pour maintenir des performances constantes et la qualité des produits.
Manutention des matériaux
Une préparation d'air adéquate est nécessaire au bon fonctionnement des convoyeurs, des unités de prélèvement et de placement, et de divers systèmes de manutention, améliorant ainsi la productivité et la fiabilité.
Distribution d'air comprimé
Au point d'utilisation, la filtration et la régulation de pression sont appliquées aux outils et équipements pour assurer un fonctionnement optimal et une longévité.
Systèmes pneumatiques généraux
L'élimination des contaminants et le contrôle de la pression sont essentiels dans les installations de fabrication pour maintenir des performances efficaces et sûres des systèmes pneumatiques.
Machines textiles
La filtration et la régulation de l'air jouent un rôle important dans les commandes pneumatiques utilisées dans la production textile, soutenant la cohérence et la qualité de la fabrication.
Fabrication automobile
La préparation de l'air est cruciale à diverses étapes telles que les ateliers de peinture, les lignes d'assemblage et les équipements de test pour garantir des normes élevées et un fonctionnement fiable dans la fabrication automobile.
Support et services :
Nos unités de lubrificateurs-régulateurs-filtres pneumatiques (FRL) sont conçues pour assurer des performances optimales et une longévité de vos systèmes pneumatiques en fournissant une alimentation en air propre, régulée et lubrifiée. Pour une assistance technique, veuillez vous assurer d'avoir le numéro de modèle et les spécifications de votre unité FRL à portée de main lorsque vous demandez de l'aide.
Installation : Une installation correcte est essentielle au bon fonctionnement de votre unité FRL. Assurez-vous que l'unité est installée dans la bonne orientation conformément au sens d'écoulement indiqué sur l'appareil. Utilisez des raccords appropriés et évitez de trop serrer pour éviter tout dommage.
Maintenance : Une maintenance régulière des composants du filtre, du régulateur et du lubrificateur est nécessaire pour maintenir l'efficacité du système. Remplacez périodiquement les éléments filtrants pour éviter le colmatage, vérifiez et ajustez les réglages de pression du régulateur si nécessaire, et remplissez le lubrificateur avec le lubrifiant recommandé pour assurer une lubrification adéquate des équipements en aval.
Dépannage : Les problèmes courants tels que les chutes de pression, les fuites d'air ou une lubrification insuffisante peuvent souvent être résolus en inspectant les obstructions, les fuites ou les niveaux de lubrifiant bas. Vérifiez que toutes les connexions sont sécurisées et que l'unité est exempte de saleté et de débris.
Sécurité : Toujours dépressuriser le système avant d'effectuer toute maintenance ou tout réglage sur l'unité FRL. Utilisez des équipements de protection individuelle si nécessaire pour éviter les blessures.
Pour une documentation technique détaillée, des pièces de rechange et des manuels de service, veuillez vous référer à la documentation du produit fournie avec votre unité FRL ou visiter notre site Web officiel.
