Description du produit:

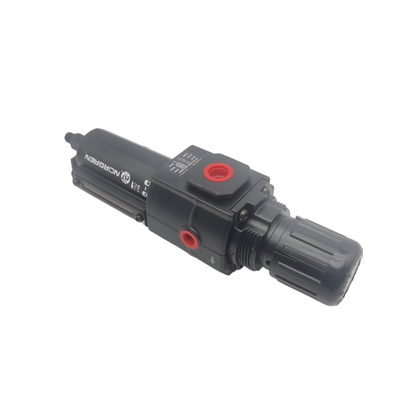

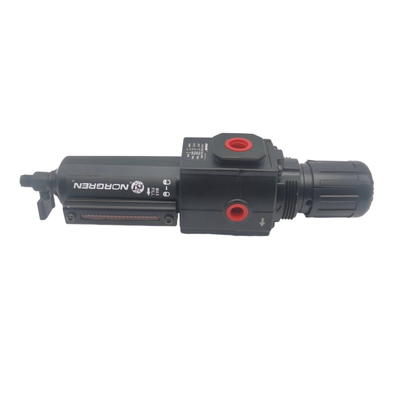

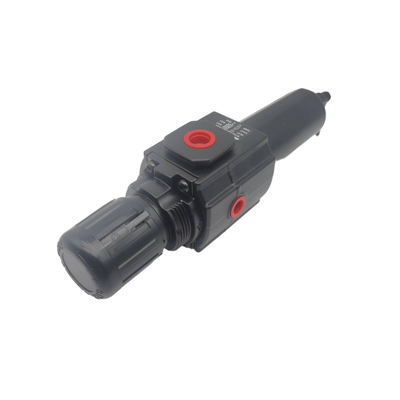

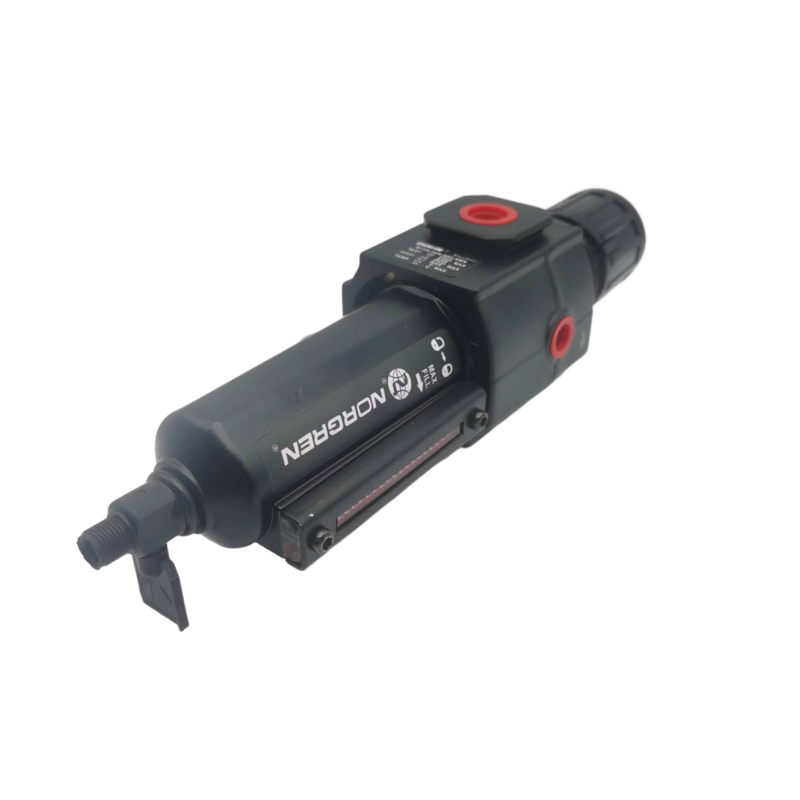

Les séries Norgren B72G et B73G représentent des régulateurs de filtres hautes performances conçus dans le cadre du système modulaire de préparation de l'air Excelon.Ces dispositifs intégrés combinent à la fois la filtration et la régulation de la pression dans un seulLeur fonction principale est d'éliminer l'eau et les particules solides des conduites d'air comprimé tout en assurant un contrôle précis de la pression en aval.
La conception innovante Excelon prend en charge des options d'installation flexibles, permettant à ces unités d'être montées en ligne ou combinées modulairement avec d'autres composants Excelon à l'aide de connexions Quickclamp.Cette fonctionnalité facilite l'expansion du système sans effort et simplifie les procédures de maintenance en cours.
La série B72G est disponible avec des ports G1/4 et G3/8, offrant un débit de 38 dm3/s (80 SCFM).offrant une capacité de débit supérieure de 50 dm3/s (106 SCFM)Les deux séries intègrent une conception de vanne équilibrée qui réduit l'impact des variations de pression d'entrée sur la pression de sortie, garantissant ainsi une régulation stable et fiable.
Ces régulateurs de filtre sont livrés avec des options pour des éléments filtrants en polypropylène sintré de 5 μm ou 40 μm et sont disponibles en configuration de vidange manuelle ou automatique.Cette polyvalence les rend adaptés à un large éventail d'applications industrielles.
Des caractéristiques supplémentaires comprennent un bouton d'ajustement à verrouillage à pression protégé par un couvercle résistant aux manipulations, un bol de baïonnette à libération rapide pour un entretien pratique,et les ports de débit-gauge qui permettent la surveillance de la pression sans limiter le débit d'airLes bols de polycarbonate transparents permettent une visibilité à 360 degrés des niveaux de condensat.tandis que les matériaux de carrosserie en zinc et en aluminium durables assurent des performances durables même dans des conditions de fonctionnement difficiles.
Caractéristiques:
Filtre et régulateur intégrés
Cette unité compacte intègre à la fois la filtration des particules et la régulation de la pression, économisant ainsi de précieux espaces d'installation en combinant deux fonctions essentielles en un seul appareil.
Système modulaire Excelon
Le système prend en charge des options d'installation polyvalentes, permettant des configurations en ligne ou modulaires avec d'autres produits de préparation d'air Excelon.Cette flexibilité est facilitée par des connexions pratiques Quickclamp.
Grades de filtration
Les utilisateurs peuvent choisir entre deux niveaux de filtration en fonction de leurs besoins: des éléments filtrants en polypropylène sintré de 5 μm ou de 40 μm.assurer une circulation d'air propre.
Options de drainage
L'appareil offre des configurations de vidange manuelle et automatique. Les clients peuvent choisir un drainage manuel à 1/4 tour ou opter pour un système de vidange automatique en fonction de leurs préférences en matière de maintenance.
Des bols transparents
Équipée de bols en polycarbonate transparent, cette unité offre une visibilité à 360 degrés des niveaux de condensat, ce qui facilite le suivi et le maintien d'une performance optimale.
Caractéristiques de l'ajustement
Un bouton d'ajustement qui empêche les changements de pression accidentels, améliore la sécurité et la fiabilité.
Conception de la régulation de la pression
La conception de soulagement permet une réduction contrôlée de la pression en aval lorsque le système est à l'arrêt.Son architecture de vanne équilibrée minimise l'impact des fluctuations de pression d'entrée sur la pression de sortie, assurant une réglementation stable.
Ports de voie ferrée et entretien
Les ports à débit complet de 1/8" permettent de surveiller la pression sans restreindre le débit d'air.Le mécanisme de bol de baïonnette à libération rapide permet de retirer rapidement le bol lors du remplacement et de l'entretien des élémentsTout cela sans avoir besoin d'outils.
Caractéristiques de performance
L'appareil démontre une capacité de débit élevée, avec le modèle B72G gérant jusqu'à 38 dm3/s (80 SCFM) et le modèle B73G jusqu'à 50 dm3/s (106 SCFM).3 à 10 bar.
Conditions de fonctionnement
Les pressions maximales d'entrée sont de 10 bar pour la version de bol transparent et de 17 bar pour la version de bol métallique.et de -20°C à +65°C pour les bols en métal.
Paramètres techniques:
| Matériau du corps |
Zinc / aluminium, alliage de zinc |
| Réglage de la pression de sortie |
0.3 ¢ 10 bar |
| Types de drains |
Manuel, automatique, semi-automatique |
| Les médias |
Air comprimé |
| Tailles des ports |
G1/4, G3/8 et G1/2 |
| Matériau de l'élément filtre |
Polypropylène sintré |
Applications:
Automatisation industrielle
Pour que les actionneurs pneumatiques, les vannes et les cylindres fonctionnent efficacement, il est essentiel d'assurer un approvisionnement en air propre et bien régulé.Ces composants reposent sur un contrôle précis de la qualité de l'air et de la pression pour fonctionner de manière optimale dans des environnements industriels automatisés.
Machines et appareils pour l'emballage
Dans les équipements d'emballage et de remplissage, il est essentiel de protéger les composants pneumatiques et de maintenir une pression constante.Une bonne filtration et une bonne régulation de l'air permettent de garantir des performances fiables et d'allonger la durée de vie de ces machines.
Traitement des matériaux
La préparation de l'air joue un rôle important dans les convoyeurs, les unités de pick-and-place et divers systèmes de manutention.L'air pur et contrôlé favorise un fonctionnement en douceur et minimise les temps d'arrêt dans les applications de manutention de matériaux.
Distribution de l'air comprimé
Au point d'utilisation, la filtration et la régulation de la pression sont essentielles pour les outils et les équipements fonctionnant à l'air comprimé.
Systèmes pneumatiques généraux
Dans toutes les installations de fabrication, l'élimination des contaminants et une gestion attentive de la pression sont essentielles au fonctionnement fiable des systèmes pneumatiques généraux.
Machines et appareils pour le textile
Les contrôles pneumatiques dans la production textile nécessitent une filtration et une régulation de l'air efficaces pour maintenir la qualité et l'efficacité tout au long du processus de fabrication.
Fabrication automobile
Dans la fabrication automobile, en particulier dans les ateliers de peinture, les chaînes de montage et les stations d'essai, une bonne préparation de l'air est indispensable pour maintenir la précision opérationnelle et assurer la qualité du produit.
