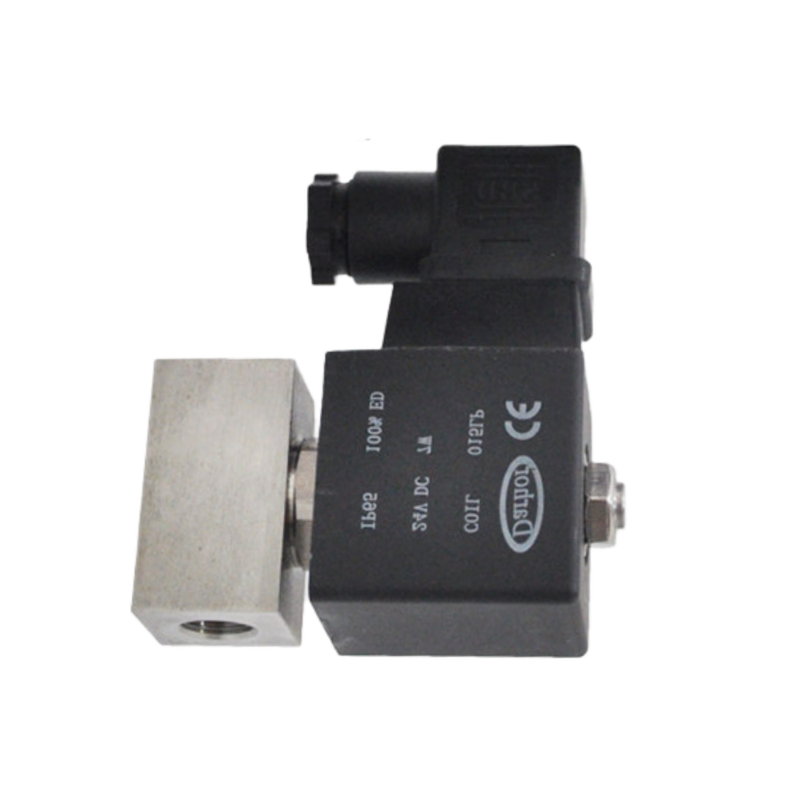

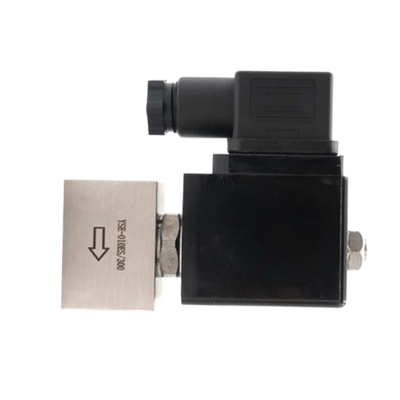

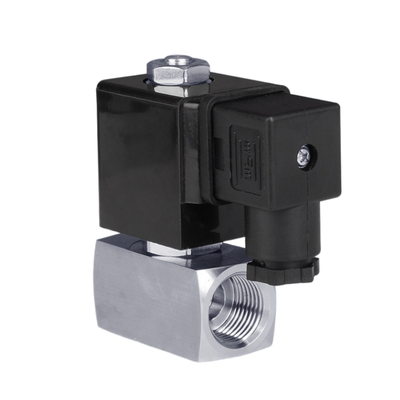

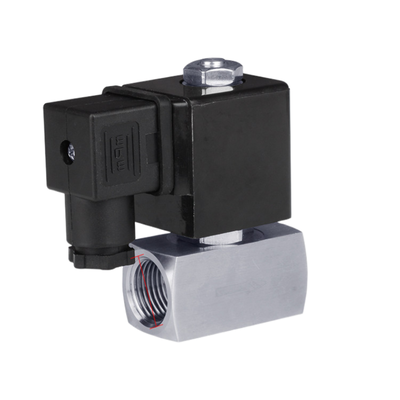

Description du produit :
La série SH se compose d'électrovannes haute pression 2/2 voies normalement fermées, spécialement conçues pour un contrôle marche/arrêt fiable de divers fluides tels que l'air, l'eau, le gaz et d'autres liquides neutres. Ces vannes peuvent gérer des pressions allant jusqu'à 300 bars (4 300 PSI), ce qui les rend adaptées aux applications industrielles exigeantes.
Cette série polyvalente comprend deux types de fonctionnement pour répondre aux différentes exigences de débit. Pour les tailles d'orifice plus petites allant du DN1 au DN5, les vannes sont dotées d'un fonctionnement à action directe, qui fonctionne efficacement à partir d'une pression différentielle nulle. Pour les orifices plus grands, du DN10 au DN25, des modèles pilotés par piston sont disponibles. Ceux-ci nécessitent une pression différentielle minimale pour garantir une commutation fiable, offrant ainsi des performances optimales sur un large spectre de demandes de débit.
Construites en acier inoxydable 304 de haute qualité et équipées d'un matériau d'étanchéité en PTFE, les vannes de la série SH offrent une durabilité et une résistance à la corrosion exceptionnelles. Cette configuration robuste garantit des performances étanches même dans des conditions de pression extrêmes, ce qui les rend idéales pour une utilisation dans des environnements difficiles.
Les vannes de la série SH sont disponibles avec une variété de tailles de ports, allant de 1/4″ à 1″, et des tailles d'orifices comprises entre 1 mm et 25 mm. Cette gamme permet un contrôle de débit flexible avec des valeurs de coefficient de débit (Cv) allant de 0,04 à 11,0, s'adaptant à divers besoins d'applications.
Fabriquée à Ningbo, en Chine, la série SH dispose d'une capacité de production de 20 000 pièces par semaine. Sa qualité et sa fiabilité éprouvées en ont fait une solution fiable pour les systèmes haute pression dans le monde entier.
Caractéristiques:
Cette vanne est conçue pour gérer des environnements exigeants à haute pression, avec une pression de service maximale nominale jusqu'à 300 bars (4 300 PSI). Cela le rend adapté aux applications qui nécessitent une résistance robuste à la pression et un fonctionnement fiable dans des conditions extrêmes.
Il offre deux modes de fonctionnement pour s'adapter à différentes tailles d'orifice. Pour les orifices plus petits allant du DN1 au DN5, il dispose d'un mécanisme à action directe capable de fonctionner à partir d'une pression différentielle nulle. Pour les orifices plus grands, en particulier DN10 à DN25, il utilise un système piloté par piston pour assurer un contrôle efficace et précis.
La vanne intègre une fonction 2/2 normalement fermée, utilisant un mécanisme à ressort de rappel. Cette conception maintient la vanne bien fermée lorsqu'elle est hors tension, offrant ainsi une fonction de sécurité essentielle pour les applications sensibles à la sécurité.
Construite avec un corps en acier inoxydable 304, la vanne offre une excellente résistance à la corrosion et une excellente résistance structurelle. Ce matériau SS304 haut de gamme garantit durabilité et longue durée de vie, même en cas de fonctionnement dans des environnements difficiles ou corrosifs.
Des matériaux d'étanchéité en PTFE haute performance sont utilisés pour améliorer les performances de la vanne. Ces joints garantissent une étanchéité supérieure, résistent à une large gamme de produits chimiques et maintiennent la stabilité dans diverses conditions thermiques, contribuant ainsi à une fiabilité optimale.
La vanne est disponible avec une large gamme de tailles d'orifice, de 1 mm à 25 mm. Les valeurs Cv correspondantes vont de 0,04 à 11,0, permettant un contrôle précis du débit adapté aux divers besoins des applications.
Pour une intégration flexible dans différents systèmes, la vanne est proposée dans plusieurs tailles de ports, notamment 1/4″, 3/8″, 1/2″, 3/4″ et 1″. Cela garantit la compatibilité avec diverses configurations de tuyauterie.
Il prend en charge plusieurs options de tension pour s'adapter à divers circuits de commande et alimentations. Les tensions compatibles incluent 12 V CC, 24 V CC, 24 V CA, 110 V CA et 220 V CA fonctionnant à des fréquences de 50 ou 60 Hz.
Fort d'une capacité de production élevée, le constructeur peut fournir jusqu'à 20 000 unités par semaine et 100 000 unités par mois. Cela garantit une source fiable et cohérente pour les commandes groupées et les projets à grande échelle.
Paramètres techniques :
| Taille du port |
1/4'' |
| Pression de service |
0 à 300 bars |
| Fonction |
2 voies normalement fermées |
| Opération |
Action directe |
| Matériau du joint |
PTFE |
| Matériau du corps |
Acier inoxydable 304 |
| Tension |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Taille de l'orifice |
1mm |
| Numéro de modèle |
Taille de l'orifice (mm) |
Taille du port (pouces) |
CV |
Plage de pression de service (bar) |
| Normalement fermé |
Normalement ouvert |
220 VCA |
24 V CC |
| SH-010ES |
1 |
1/4", 3/8" |
0,04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0,08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0,15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0,2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0,25 |
0-80 |
0-40 |
0-15 |
| SH-040ES |
4 |
0,6 |
0-40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0,9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6-50 |
| SH-15ES |
15 |
1/2" |
4.7 |
| SH-20ES |
20 |
3/4" |
7 |
| SH-25ES |
25 |
1" |
11 |
Applications :
Systèmes hydrauliques
Les systèmes hydrauliques impliquent la gestion de mécanismes de commande hydrauliques à haute pression au sein de diverses machines et équipements industriels. Ces systèmes sont essentiels pour un fonctionnement efficace et précis dans les applications lourdes.
Systèmes pneumatiques
Les systèmes pneumatiques sont conçus pour contrôler l'air et les gaz à haute pression, principalement utilisés dans les processus d'automatisation et les lignes de production. Ils jouent un rôle crucial dans l’amélioration de la rapidité et de la fiabilité de la fabrication.
Découpe au Jet d'Eau
Cette technologie utilise le contrôle ON/OFF des jets d'eau à haute pression utilisés dans les tâches de découpe et de nettoyage. La découpe au jet d'eau est très appréciée pour sa précision et sa capacité à travailler sur une variété de matériaux sans provoquer de dommages thermiques.
Industrie pétrolière et gazière
Dans le secteur pétrolier et gazier, le contrôle des fluides et des gaz à haute pression est vital pendant les étapes d’extraction, de traitement et de distribution. Une gestion efficace garantit la sécurité opérationnelle et optimise l’efficacité des ressources.
Traitement chimique
Les usines chimiques nécessitent le contrôle des fluides corrosifs et à haute pression pour maintenir l’intégrité et la sécurité des processus. Des systèmes spécialisés sont mis en œuvre pour gérer les environnements exigeants typiques du traitement chimique.
Tests et mesures
Le contrôle haute pression joue un rôle important dans les bancs d'essai de pression et les équipements d'étalonnage, garantissant la précision et la fiabilité des tâches de mesure et d'assurance qualité.
Équipement industriel
Les équipements industriels reposent sur le contrôle des fluides à haute pression pour les machines de fabrication et de transformation. Ces contrôles sont essentiels pour maintenir les performances et prolonger la durée de vie des équipements.
Laboratoires de recherche
Dans les laboratoires de recherche, un contrôle précis des fluides à haute pression est nécessaire pour les configurations expérimentales qui exigent des conditions exactes. Cela permet aux chercheurs de mener des études avancées avec une grande précision.
Assistance et services :
Notre produit d'électrovanne pneumatique est conçu pour offrir des performances fiables et efficaces dans diverses applications d'automatisation industrielle. Pour garantir un fonctionnement et une longévité optimaux de la vanne, nous fournissons une assistance technique complète et des services adaptés à vos besoins.
Assistance technique :
Notre équipe d'ingénieurs expérimentés est disponible pour vous aider dans la sélection des produits, les conseils d'installation, le dépannage et les procédures de maintenance. Nous proposons une documentation technique détaillée, notamment des fiches techniques, des schémas de câblage et des manuels d'utilisation, pour vous aider à comprendre les spécifications et les fonctionnalités de l'électrovanne pneumatique.
Services d'installation et d'entretien :
Une installation correcte est cruciale pour les performances des électrovannes pneumatiques. Nous fournissons des instructions d'installation et des recommandations étape par étape pour garantir une intégration correcte dans votre système pneumatique. De plus, nous proposons des directives de maintenance pour vous aider à effectuer des contrôles de routine et des tâches d'entretien, prolongeant ainsi la durée de vie de la vanne et évitant les temps d'arrêt inattendus.
Personnalisation et mises à niveau :
Comprenant que différentes applications peuvent nécessiter des configurations spécifiques, nous proposons des options de personnalisation pour nos électrovannes pneumatiques. Notre équipe d'assistance peut travailler avec vous pour modifier les spécifications telles que la tension, la taille du port et les matériaux afin de mieux répondre à vos exigences opérationnelles. Nous fournissons également des services de mise à niveau pour les vannes existantes afin d'améliorer leurs capacités ou de nous adapter aux nouvelles demandes du système.
Service après-vente :
La satisfaction du client est notre priorité. En cas de problèmes ou de pannes de produits, nous fournissons un service après-vente rapide comprenant des services de réparation, de remplacement et de garantie conformément aux conditions d'achat. Notre équipe d'assistance s'engage à résoudre de manière efficace et efficiente tous les défis que vous pourriez rencontrer avec nos électrovannes pneumatiques.
Pour des informations détaillées sur le dépannage, l'installation ou toute autre demande relative à l'électrovanne pneumatique, veuillez vous référer au manuel du produit ou contacter notre équipe d'assistance technique.
Emballage et expédition :
Emballage du produit :
L'électrovanne pneumatique est soigneusement emballée pour garantir qu'elle arrive en parfait état. Chaque valve est emballée individuellement dans de la mousse antistatique et placée dans une boîte en carton solide et adaptée sur mesure. La boîte est étiquetée avec les détails du produit, les instructions de manipulation et un numéro de série unique pour la traçabilité. Plusieurs boîtes sont ensuite emballées dans un carton extérieur renforcé avec des matériaux de rembourrage adéquats pour éviter tout mouvement et tout dommage pendant le transport.
Expédition:
Nous proposons des options d'expédition fiables dans le monde entier pour livrer l'électrovanne pneumatique en toute sécurité et rapidement. Les commandes sont traitées dans un délai de 1 à 2 jours ouvrables. Les méthodes d'expédition incluent le courrier express, le fret terrestre standard et le fret aérien, en fonction des préférences du client et de la destination. Toutes les expéditions sont accompagnées des informations de suivi et de la documentation nécessaire pour garantir un dédouanement fluide. Un soin particulier est apporté à la manipulation du colis comme étant fragile afin de maintenir l'intégrité du produit tout au long du processus d'expédition.
