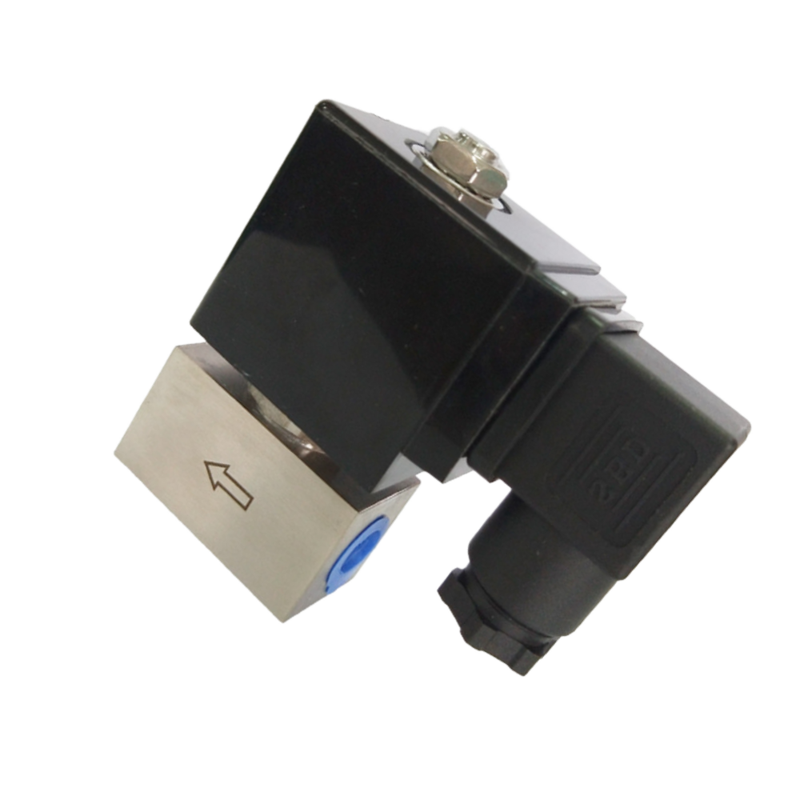

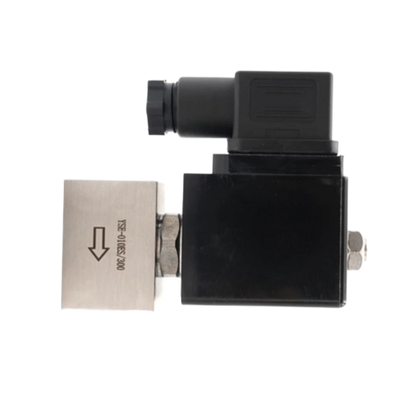

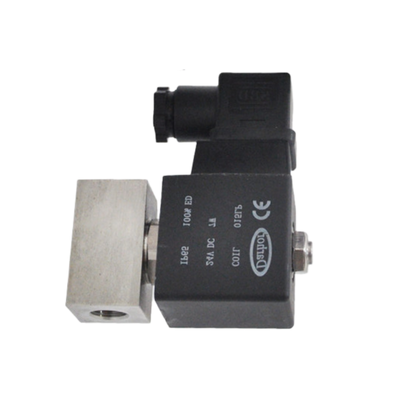

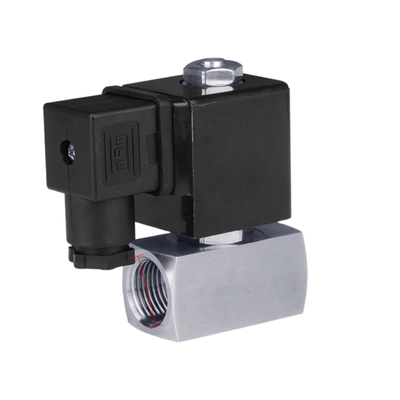

Description du produit:
La série SH est une soupape électromagnétique à haute pression normalement fermée à 2/2-voie conçue pour fournir un contrôle ON/OFF fiable pour une variété de supports, y compris l'air, l'eau, le gaz et d'autres liquides neutres.Il peut supporter des pressions allant jusqu'à 300 bar (4Il est donc adapté à des applications industrielles exigeantes.
Cette série de vannes polyvalentes offre deux modes de fonctionnement selon la taille de l'orifice.qui fonctionne efficacement même à pression différentielle nullePour les ouvertures de plus grande taille de DN10 à DN25, la vanne utilise un pilote à piston, ce qui nécessite une pression différentielle minimale pour assurer des performances de commutation fiables.
Construites avec une carrosserie en acier inoxydable 304 robuste et équipées d'un matériau d'étanchéité en PTFE, les vannes de la série SH sont conçues pour offrir une durabilité et une résistance à la corrosion exceptionnelles.Ces caractéristiques assurent des performances étanches même sous des conditions de pression extrêmes, ce qui rend la vanne très fiable dans des environnements critiques.
La série SH est disponible dans les tailles de port de 1/4 "à 1" et offre des diamètres d'orifice de 1 mm à 25 mm, offrant des options de contrôle de débit flexibles avec des valeurs de Cv allant de 0,04 à 11.0Fabriqué à Ningbo, en Chine, la capacité de production atteint 20 000 unités par semaine, ce qui souligne sa large acceptation et sa fiabilité dans les systèmes à haute pression dans le monde entier.
Caractéristiques:
Capacité à haute pression:Cette soupape est conçue pour gérer des applications exigeantes à haute pression, avec une pression de travail maximale pouvant atteindre 300 bar (4,300 PSI).Il assure des performances robustes dans des conditions de fonctionnement intenses.
Mode de fonctionnement double:Conçue pour la polyvalence, la vanne dispose de deux modes de fonctionnement. Elle fonctionne comme une vanne à action directe pour les petits orifices (DN1 DN5) à partir de pression différentielle zéro,tandis que les ouvertures plus grandes (DN10 DN25) utilisent un mécanisme piloté à piston pour un contrôle efficace.
2/2 Fonction normalement fermée:Équipée d'un mécanisme de retour de ressort, la vanne reste fermée lorsqu'elle est déchargée.
Corps en acier inoxydable 304Fabriqué en acier inoxydable SS304 de qualité supérieure, le corps de la vanne offre une résistance à la corrosion exceptionnelle et une intégrité structurelle fiable.Cela le rend adapté à une utilisation à long terme, même dans des environnements difficiles et corrosifs.
Matériau d'étanchéité en PTFE:Avec des joints en PTFE de haute performance, la vanne offre une excellente étanchéité, une résistance chimique et une stabilité thermique,assurer un fonctionnement fiable dans une large gamme de substances et de températures.
Large plage d'ouverture:Le produit est disponible avec des tailles d' orifices allant de 1 mm à 25 mm, accompagnées de valeurs Cv de 0,04 à 11.0Cette diversité permet un contrôle précis du débit adapté aux différents besoins des applications.
Large plage de port:Les tailles de port comprennent des options telles que 1/4 ", 3/8 ", 1/2 ", 3/4 " et 1 ", offrant une intégration flexible avec différents systèmes et configurations de tuyauterie.
Options de tension multiples:Pour s'adapter à différents systèmes de commande, la vanne prend en charge plusieurs entrées de tension, notamment 12VDC, 24VDC, 24VAC, 110VAC et 220VAC (50/60Hz), assurant une compatibilité sur un large éventail de configurations.
Haute capacité de production:Le processus de fabrication possède une capacité de production élevée, avec la capacité de produire 20 000 pièces par semaine et jusqu'à 100 000 pièces par mois,garantie d'un approvisionnement fiable même pour les commandes de grande envergure.
Paramètres techniques:
| Fonction |
2 Parcours normalement fermé |
| Taille de l'orifice |
1 mm |
| Matériau des joints |
PTFE |
| Opération |
Action directe |
| Matériau du corps |
Acier inoxydable 304 |
| Taille du port |
1/4 de pouce |
| Pression de travail |
0 à 300 bar |
| Voltage |
Les réglages de tension sont les suivants: 12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Numéro de modèle |
Taille de l'orifice (mm) |
Taille du port (pouces) |
Le CV |
Plage de pression de travail (bar) |
| Normalement fermé |
Habituellement ouvert |
Échangeur de courant |
24 VDC |
| SH-010ES |
1 |
Un quart de pouce, 3/8 de pouce. |
0.04 |
0 à 300 |
0 à 150 |
0 à 150 |
| SH-015ES |
1.2 |
0.08 |
0 à 250 |
0 à 120 |
0 à 60 |
| SH-020ES |
2 |
0.15 |
0 à 180 |
0 à 70 |
0 à 35 |
| SH-025ES |
2.5 |
0.2 |
0 à 110 |
0 à 45 |
0 à 20 |
| SH-030ES |
3 |
0.25 |
0 à 80 |
0 à 40 |
0 à 15 |
| SH-040ES |
4 |
0.6 |
0 à 40 |
0 à 15 |
0 à 5 |
| SH-050ES |
5 |
0.9 |
0 à 25 |
0 à 8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6 à 160 |
6 à 120 |
6 à 50 |
| SH-15ES |
15 |
Une demi-pouce. |
4.7 |
| SH-20ES |
20 |
3/4" |
7 |
| SH-25ES |
25 |
1 pouce |
11 |
Applications:
Systèmes hydrauliques
Ces systèmes sont conçus pour le contrôle hydraulique à haute pression largement utilisé dans les machines industrielles et divers types d'équipements.Ils assurent un fonctionnement efficace et fiable dans des conditions difficiles.
Systèmes pneumatiques
Les systèmes pneumatiques impliquent la gestion de l'air et des gaz à haute pression, jouant un rôle crucial dans l'automatisation et les lignes de traitement dans de nombreuses industries.Ils fournissent un contrôle rapide et réactif pour divers processus mécaniques.
Coupe par jet d'eau
Cette application se concentre sur le contrôle ON/OFF des jets d'eau haute pression, qui sont utilisés pour les tâches de coupe et de nettoyage.Le contrôle de précision permet des opérations efficaces et propres dans différents matériaux et surfaces.
Industrie du pétrole et du gaz
Dans le secteur pétrolier et gazier, le contrôle des fluides et des gaz à haute pression est essentiel tout au long des étapes d'extraction, de transformation et de distribution.Les systèmes sont conçus pour gérer des conditions extrêmes tout en maintenant la sécurité et l'efficacité.
Traitement chimique
Les usines chimiques ont besoin d'équipements spécialisés pour gérer les fluides corrosifs et à haute pression..
Épreuves et mesures
Les appareils d'essai de pression et les instruments d'étalonnage reposent sur un contrôle précis de haute pression pour vérifier et maintenir les performances de divers appareils et systèmes.
Équipement industriel
Le contrôle des fluides à haute pression est fondamental dans la fabrication et le traitement des machines, permettant un fonctionnement en douceur et cohérent dans diverses applications industrielles.
Laboratoires de recherche
Les laboratoires de recherche nécessitent souvent un contrôle exact du fluide dans des installations expérimentales à haute pression pour mener des études scientifiques précises et contrôlées.
Assistance et services:
Notre produit Pneumatic Solenoid Valve est soutenu par une équipe de support technique dédiée qui s'engage à assurer des performances optimales et la satisfaction du client.Nous offrons des services complets, y compris des conseils d'installation, aide au dépannage, conseils en maintenance de routine et support de personnalisation pour répondre aux exigences spécifiques de l'application.
Le support technique est disponible pour aider à diagnostiquer et à résoudre tout problème opérationnel, en fournissant des explications détaillées et des instructions étape par étape.réglages de commande, et des enquêtes de compatibilité pour maximiser l'efficacité et la fiabilité de la vanne dans votre système pneumatique.
En plus de l'assistance technique directe, nous fournissons une documentation complète telle que des manuels d'utilisation, des fiches de données et des notes d'application qui couvrent les spécifications du produit, les diagrammes de câblage,et précautions de sécuritéCes informations aident les utilisateurs à mieux comprendre les caractéristiques du produit et facilitent sa manipulation et son utilisation.
Nous proposons également des séances de formation et des ateliers visant à éduquer les utilisateurs et le personnel de maintenance sur les meilleures pratiques pour l'installation, l'exploitation,et l'entretien préventif de la soupape électromagnétique pneumatiqueCes services contribuent à prolonger la durée de vie des produits et à réduire les temps d'arrêt.
Pour un soutien continu, nous recommandons des contrôles réguliers d'entretien et le remplacement en temps opportun des pièces d'usure afin d'assurer une performance constante de la vanne.Notre équipe de service peut fournir des conseils sur les horaires d'entretien et fournir des pièces de rechange originales.
Choisissez notre soupape solénoïde pneumatique en toute confiance, sachant que le soutien technique professionnel et les services complets sont disponibles pour vous aider à chaque étape.
