Description du produit :

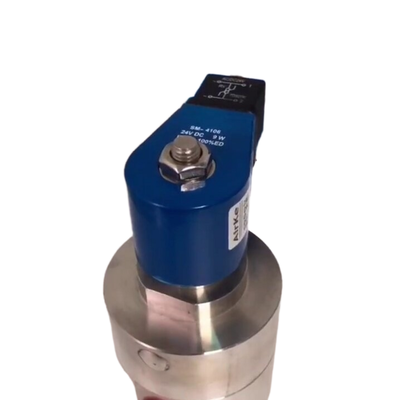

La série H3S est une électrovanne pilotée à piston normalement fermé 2/2 voies, spécialement conçue pour les applications de contrôle de fluides haute pression atteignant jusqu'à 360 bars (5 200 PSI). Cette vanne est conçue pour fournir un contrôle marche/arrêt fiable pour divers fluides, notamment l'eau, l'air, le gaz, l'huile et d'autres fluides neutres, garantissant des performances exceptionnelles même dans des réglages de haute pression difficiles.
Dotée d'un mécanisme piloté par piston, la série H3S nécessite une pression différentielle minimale de 1 bar pour fonctionner efficacement. Cette caractéristique en fait un choix idéal pour les systèmes de tuyauterie de diamètre moyen à grand qui exigent des capacités de débit élevées. La construction robuste comprend un corps en acier inoxydable combiné à des matériaux d'étanchéité avancés tels que le PTFE et le PEEK, qui contribuent à la durabilité exceptionnelle de la vanne, à sa résistance à la corrosion et à son fonctionnement étanche dans des conditions de pression sévères.
Disponible dans des tailles d'orifice de 1/4″ à 1″ et avec des diamètres d'orifice compris entre 10 mm et 25 mm, la série H3S offre des capacités de débit supérieures, avec des valeurs Cv aussi élevées que 10,0. Produite à Ningbo, en Chine, cette vanne est reconnue mondialement pour sa qualité et sa fiabilité dans la gestion des systèmes haute pression dans diverses industries.
Caractéristiques:
Capacité haute pression
Ce produit est conçu pour résister à des applications exigeantes à haute pression avec une pression de service maximale atteignant 360 bars (5 200 PSI). Pour les plus grandes tailles fonctionnant sur courant alternatif, la pression maximale est évaluée à 300 bars, garantissant des performances robustes dans des environnements intenses.
Conception pilotée par piston
Utilisant une conception pilote à piston assisté par pression, la vanne garantit une commutation fiable avec une pression différentielle minimale requise de seulement 1 bar. Cette fonctionnalité garantit un fonctionnement cohérent et efficace dans diverses conditions de pression.
Fonction 2/2 voies normalement fermées
Equipée d'un mécanisme à ressort de rappel, la vanne reste fermée lorsqu'elle est hors tension. Cette conception à sécurité intégrée offre une sécurité renforcée en empêchant un débit involontaire en cas de perte de puissance.
Corps en acier inoxydable
Construit en acier inoxydable de première qualité, le corps de la vanne offre une résistance exceptionnelle à la corrosion et maintient l'intégrité structurelle. Cela le rend idéal pour une utilisation à long terme dans des environnements difficiles et difficiles.
Matériaux d'étanchéité avancés
L'utilisation de matériaux d'étanchéité avancés tels que le PTFE et le PEEK garantit des performances d'étanchéité supérieures. Ces joints offrent une excellente résistance chimique et maintiennent leur durabilité dans des conditions de pression et de température extrêmes.
Capacité à haut débit
Dotée de grands orifices allant de 10 mm à 25 mm, la vanne atteint des coefficients de débit (Cv) exceptionnels compris entre 1,8 et 10,0. Cette capacité à haut débit permet un débit maximal dans les applications exigeantes.
Large gamme de tailles de ports
La vanne est disponible avec des tailles de ports de 1/4″ à 1″, offrant des options flexibles pour une intégration transparente dans diverses configurations de système.
Larges options de tension
Compatible avec plusieurs entrées de tension, notamment 12 V CC, 24 V CC, 24 V CA, 110 V CA et 220 V CA (50/60 Hz), cette vanne peut facilement répondre aux exigences de divers systèmes de contrôle.
Capacité de production élevée
Avec une capacité de production annuelle de 500 000 unités et une production mensuelle de 10 000 pièces, ce produit garantit un approvisionnement fiable, répondant efficacement et sans délai aux commandes à grande échelle.
Paramètres techniques :
| Opération |
Piloté par piston |
| Support de travail |
Eau, air, gaz, pétrole, liquide, etc. |
| Taille du port |
1/4'', 3/8'', 1/2'', 3/4'', 1'' |
| Fonction |
2 voies normalement fermées |
| Matériau du joint |
PTFE, PEEK |
| Pression de service |
Barre 360 |
| Taille de l'orifice |
10 mm, 15 mm, 20 mm, 25 mm |
| Matériau du corps |
Acier inoxydable |
| Numéro de modèle |
Port (pouces) |
Orifice (mm) |
CV |
Pression minimale |
Pression maximale |
Corps |
Joint |
Fonction |
| |
|
|
|
|
CA |
CC |
|
|
|
| H3S10B02 |
1/4" |
10 |
1.8 |
1 |
360 |
300 |
Acier inoxydable |
PTFE
COUP D'OEIL |
2 voies NC |
| H3S10B03 |
3/8" |
10 |
2.1 |
360 |
300 |
| H3S15B03 |
3/8" |
15 |
3.5 |
360 |
300 |
| H3S10B04 |
1/2" |
10 |
2.1 |
360 |
300 |
| H3S15B04 |
1/2" |
15 |
3.5 |
360 |
300 |
| H3S20B06 |
3/4" |
20 |
6.5 |
300 |
240 |
| H3S25B25 |
1" |
25 |
10 |
300 |
240 |
Applications :
Systèmes hydrauliques
La commande hydraulique haute pression joue un rôle essentiel dans les machines et équipements industriels. Il garantit un fonctionnement efficace et fiable dans divers processus mécaniques, fournissant la force et la précision nécessaires pour les tâches lourdes.
Systèmes pneumatiques
Dans les lignes d’automatisation et de traitement, la gestion de l’air et des gaz à haute pression est cruciale. Les systèmes pneumatiques répondent à cette exigence, facilitant un fonctionnement et un contrôle fluides dans diverses applications industrielles.
Découpe au Jet d'Eau
La régulation ON/OFF de l’eau à haute pression est essentielle pour les processus de découpe et de nettoyage. La technologie de découpe au jet d’eau s’appuie sur ce contrôle précis pour obtenir des résultats précis et efficaces sur divers matériaux.
Industrie pétrolière et gazière
Les activités d’extraction, de traitement et de distribution dans le secteur pétrolier et gazier dépendent fortement du contrôle des fluides et des gaz à haute pression. Une manipulation robuste et sûre garantit la stabilité opérationnelle et le respect de l’environnement.
Traitement chimique
Les usines chimiques nécessitent un contrôle spécialisé sur les fluides corrosifs et à haute pression pour maintenir la sécurité et l'intégrité des processus. Des systèmes de contrôle avancés sont mis en œuvre pour gérer efficacement ces conditions difficiles.
Tests et mesures
Les bancs d'essai de pression et les équipements d'étalonnage utilisent un contrôle haute pression pour garantir une mesure et une vérification précises des instruments. Ceci est fondamental pour maintenir les normes de qualité dans tous les secteurs.
Équipement industriel
Les machines de fabrication et de transformation impliquent souvent la régulation de fluides à haute pression. Des mécanismes de contrôle efficaces améliorent les performances et prolongent la durée de vie des équipements industriels.
Laboratoires de recherche
Dans les configurations expérimentales, un contrôle précis des fluides à haute pression est nécessaire pour obtenir des résultats de recherche précis. Les laboratoires dépendent de systèmes avancés pour gérer ces conditions avec la plus grande précision.
Personnalisation :
Présentation de l'électrovanne pneumatique DKE H3S, une électrovanne pilote à membrane de haute qualité conçue pour des applications polyvalentes. Fabriquée en Chine et certifiée CE, cette électrovanne normalement fermée garantit des performances fiables dans le contrôle du débit d'eau, d'air, de gaz, d'huile et d'autres liquides.
Avec une gamme de tailles de ports, notamment 1/4", 3/8", 1/2", 3/4" et 1", et des tailles d'orifice de 10 mm, 15 mm, 20 mm et 25 mm, le modèle H3S peut être personnalisé pour répondre à vos besoins spécifiques. La vanne dispose d'une fonction 2 voies normalement fermée, ce qui la rend idéale pour les applications où la vanne doit rester fermée lorsqu'elle n'est pas sous tension.
Les matériaux d'étanchéité disponibles pour la personnalisation incluent le PTFE et le PEEK, offrant une excellente durabilité et compatibilité avec divers fluides de travail. Nous proposons des conditions de paiement flexibles, notamment T/T, Western Union et PayPal, avec une quantité minimum de commande de seulement 1 pièce.
L'emballage est effectué en toute sécurité dans des cartons pour garantir une livraison en toute sécurité, avec une capacité d'approvisionnement de 5 000 pièces par mois. Le délai de livraison varie de 1 à 7 jours ouvrables après le paiement, permettant une exécution rapide de vos commandes. Le prix est négociable pour répondre aux besoins de votre entreprise.
Choisissez l'électrovanne à membrane pilote DKE H3S pour vos besoins d'automatisation industrielle et découvrez la qualité et la fiabilité d'une électrovanne normalement fermée haut de gamme soutenue par d'excellents services de personnalisation.
Assistance et services :
Notre produit d'électrovanne pneumatique est soutenu par une assistance technique et des services complets pour garantir des performances optimales et la satisfaction du client. Nous fournissons des guides d'installation détaillés, des manuels d'utilisation et des instructions de maintenance pour vous aider à tirer le meilleur parti de votre système de vannes.
Pour le dépannage, notre équipe technique d'experts est disponible pour vous aider à diagnostiquer les problèmes, à fournir des solutions et à recommander les meilleures pratiques pour l'intégration et l'utilisation du système. Nous proposons également des sessions de formation personnalisées adaptées aux besoins spécifiques de votre application.
De plus, nous fournissons des services de réparation et de remplacement pour maintenir la longévité et la fiabilité de vos électrovannes pneumatiques. Notre équipe d'assurance qualité garantit que chaque produit répond à des normes strictes avant la livraison.
Pour répondre à vos besoins continus, nous mettons régulièrement à jour notre documentation produit et proposons des outils logiciels pour la surveillance et le contrôle du système. Nous nous engageons à fournir une assistance rapide et efficace pour maximiser votre efficacité opérationnelle.
