Description du produit:

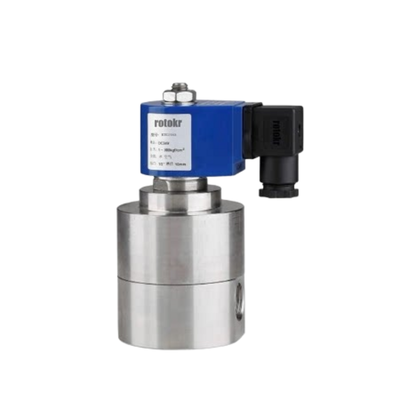

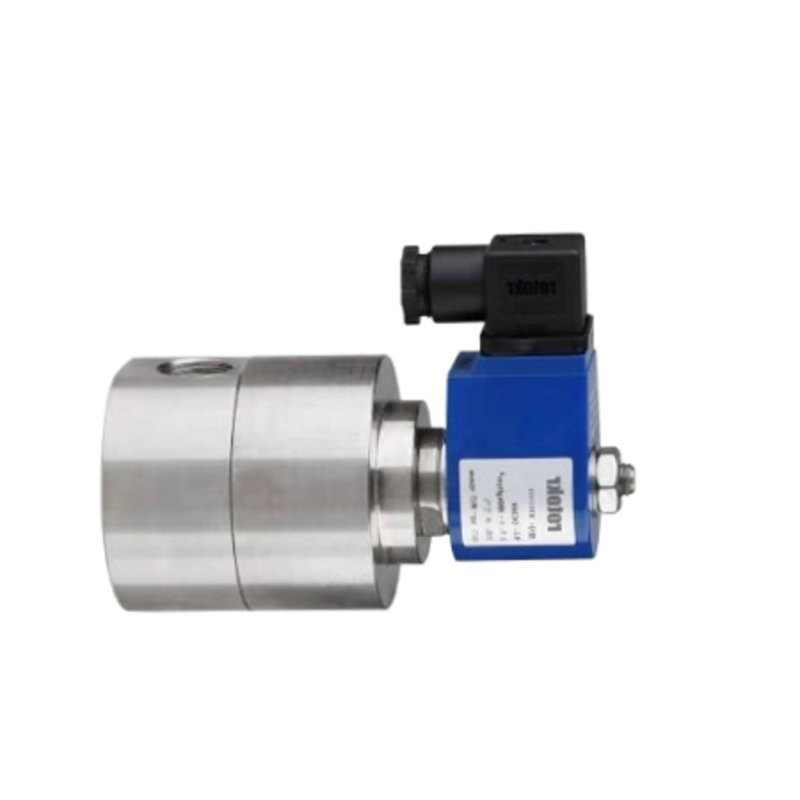

La série H3S est une soupape solénoïde à 2/2-direction normalement fermée qui fonctionne à l'aide d'un mécanisme pilote à piston.Il est spécialement conçu pour gérer des fluides à haute pression avec des capacités allant jusqu'à 360 bar (5Ce qui en fait un excellent choix pour les applications nécessitant un contrôle robuste du fluide dans des conditions de pression intense.
Conçue pour fournir un contrôle ON/OFF fiable, la vanne convient à divers supports, notamment l'eau, l'air, le gaz, l'huile et d'autres liquides neutres.Le fonctionnement de son pilote à piston exige une pression différentielle minimale de 1 bar, ce qui lui permet de fonctionner efficacement dans les systèmes de tuyauterie de moyen à grand diamètre avec des exigences de débit élevées.
Construite avec un corps en acier inoxydable et équipée de matériaux d'étanchéité avancés tels que le PTFE et le PEEK, la série H3S garantit une durabilité et une résistance à la corrosion exceptionnelles.Ces caractéristiques assurent des performances étanches même lorsqu'elles sont exposées à des environnements à pression extrême.
La soupape est disponible en plusieurs tailles de port allant de 1/4 " à 1 " et de tailles d'orifice entre 10 mm et 25 mm. Avec un coefficient de débit maximal (Cv) allant jusqu'à 10.0, il offre une capacité de débit impressionnante, ce qui le rend adapté à un large éventail d'applications industrielles exigeantes.
Fabriquée à Ningbo, en Chine, la soupape magnétique de la série H3S est reconnue mondialement pour sa qualité et sa fiabilité, approuvée par les professionnels qui gèrent des systèmes à haute pression dans le monde entier.
Caractéristiques:
La soupape est capable de fonctionner à haute pression, avec une pression de travail maximale atteignant 360 bar (5200 PSI), ce qui la rend adaptée aux applications à haute pression exigeantes.Pour les tailles plus grandes fonctionnant avec AC, la pression maximale est de 300 bar.
Dotée d'une conception actionnée par pilote à piston, la vanne utilise un fonctionnement assisté par pression pour garantir des performances de commutation fiables.Cette conception nécessite seulement une pression différentielle minimale de 1 bar pour fonctionner efficacement.
L'appareil fonctionne comme une vanne à 2/2 voies normalement fermée, utilisant un mécanisme de retour de ressort.fournir un fonctionnement en toute sécurité pour améliorer la sécurité du système.
Construit en acier inoxydable de qualité supérieure, le corps de la vanne offre une excellente résistance à la corrosion et maintient l'intégrité structurelle.Cette construction robuste permet un service à long terme même dans des conditions environnementales difficiles.
Des matériaux d'étanchéité avancés tels que le PTFE et le PEEK sont utilisés pour obtenir des performances étanches supérieures.même dans des conditions de pression et de température extrêmes.
Avec de grandes ouvertures allant de 10 mm à 25 mm, la vanne offre une capacité de débit élevée, ce qui se traduit par des valeurs de Cv exceptionnelles comprises entre 1,8 et 10.0, assurant un débit maximal pour diverses applications.
La vanne est disponible dans une large gamme de tailles de port, de 1/4 "à 1 ", permettant une intégration flexible dans différentes configurations de système.
Une variété d'options de tension sont prises en charge, notamment 12VDC, 24VDC, 24VAC, 110VAC et 220VAC (50/60Hz).
Soutenu par une grande capacité de production, le fabricant peut fournir jusqu'à 500 000 pièces par an et 10 000 pièces par mois.Cette échelle permet une disponibilité fiable pour les commandes en vrac et les projets à grande échelle.
Paramètres techniques:
| Taille du port |
Pour les produits de la catégorie N2A: |
| Moyen de travail |
L'eau, l'air, le gaz, le pétrole, le liquide, etc. |
| Matériau du corps |
Acier inoxydable |
| Taille de l'orifice |
10 mm, 15 mm, 20 mm, 25 mm. Je ne sais pas. |
| Fonction |
2 Parcours normalement fermé |
| Matériau des joints |
PTFE, PEEK |
| Pression de travail |
360 bar |
| Opération |
Le pilote de piston fonctionne |
| Numéro de modèle |
Port (pouces) |
Ouvrage (mm) |
Le CV |
Pression minimale |
Pression maximale |
Corps |
Le phoque |
Fonction |
| |
|
|
|
|
AC |
DC |
|
|
|
| H3S10B02 |
Un quart de pouce |
10 |
1.8 |
1 |
360 |
300 |
Acier inoxydable |
PTFE
Le PEEK |
N.C. à deux voies |
| H3S10B03 |
3/8" |
10 |
2.1 |
360 |
300 |
| H3S15B03 |
3/8" |
15 |
3.5 |
360 |
300 |
| H3S10B04 |
Une demi-pouce. |
10 |
2.1 |
360 |
300 |
| H3S15B04 |
Une demi-pouce. |
15 |
3.5 |
360 |
300 |
| H3S20B06 |
3/4" |
20 |
6.5 |
300 |
240 |
| H3S25B25 |
1 pouce |
25 |
10 |
300 |
240 |
Applications:
Systèmes hydrauliques
Les systèmes hydrauliques impliquent la gestion de la puissance hydraulique à haute pression utilisée dans diverses machines et équipements industriels.Ces systèmes sont essentiels pour un contrôle précis et un fonctionnement efficace dans les applications lourdes.
Systèmes pneumatiques
Les systèmes pneumatiques se concentrent sur le contrôle de l'air et des gaz à haute pression dans les lignes d'automatisation et de traitement.Ils jouent un rôle essentiel pour assurer un fonctionnement harmonieux et fiable dans les environnements de fabrication automatisés.
Coupe par jet d'eau
Cette application concerne le contrôle ON/OFF des jets d'eau à haute pression, principalement utilisés pour la coupe et le nettoyage.Le courant d'eau à haute pression fournit des performances précises et puissantes dans divers processus industriels.
Industrie du pétrole et du gaz
Dans le secteur pétrolier et gazier, le contrôle des fluides et des gaz à haute pression est essentiel à tous les stades de l'extraction, du traitement et de la distribution.Une gestion fiable des fluides favorise la sécurité et l'efficacité de ces opérations complexes.
Traitement chimique
Les usines chimiques ont besoin de systèmes de contrôle robustes capables de manipuler des fluides corrosifs et à haute pression.Ces systèmes assurent un traitement sûr et efficace des produits chimiques dans des conditions industrielles difficiles.
Épreuves et mesures
Le contrôle de haute pression est une partie intégrante des appareils d'essai de pression et des équipements d'étalonnage utilisés dans les applications d'essai et de mesure.
Équipement industriel
Les machines de fabrication et de transformation reposent sur des systèmes de contrôle de fluide à haute pression pour maintenir l'efficacité et la cohérence opérationnelles.Ces systèmes sont des composants fondamentaux des équipements industriels.
Laboratoires de recherche
Dans les laboratoires de recherche, la précision du contrôle du fluide sous haute pression est cruciale pour les configurations expérimentales.Cela permet aux scientifiques de mener des études précises et contrôlées dans des environnements de pression variés.
Personnalisation:
Notre soupape solénoïde pneumatique DKE, modèle H3S, offre de vastes services de personnalisation de produits pour répondre à vos besoins spécifiques.cette soupape magnétique normalement fermée est conçue pour fonctionner de manière fiable sous une pression de travail allant jusqu'à 360 barNous fournissons des options de personnalisation pour les tailles d'orifice comprenant 10 mm, 15 mm, 20 mm et 25 mm pour répondre à diverses applications impliquant l'eau, l'air, le gaz, le pétrole, le liquide, et plus encore.
Le corps de la vanne est en acier inoxydable durable, ce qui garantit sa longévité et sa résistance à la corrosion, tandis que les matériaux d'étanchéité peuvent être personnalisés entre PTFE et PEEK en fonction de vos besoins.Comme une soupape d'eau polyvalente, le modèle H3S est idéal pour contrôler le débit des fluides dans divers environnements industriels.
Nous acceptons des quantités minimales de commande à partir d'une seule pièce, avec des prix disponibles par négociation pour répondre aux différentes exigences budgétaires.L'emballage est effectué en toute sécurité à l'aide de cartons pour assurer une livraison sûreNotre capacité d'approvisionnement atteint jusqu'à 5000 pièces par mois, ce qui garantit une livraison en temps opportun.
Les délais de livraison sont efficaces, généralement de 1 à 7 jours ouvrables après confirmation du paiement.pour faciliter les transactions sans heurts. Choisissez DKE pour une soupape électromagnétique personnalisable et de haute qualité normalement fermée adaptée à vos besoins d'application.
Assistance et services:
Notre produit de soupape magnétique pneumatique est conçu pour fournir des performances fiables et efficaces dans un large éventail d'applications industrielles.veuillez consulter le manuel du produit fourni avec votre achat, qui fournit des instructions détaillées d'installation, de fonctionnement et d'entretien.
Si vous rencontrez des problèmes ou si vous avez besoin d'aide pour résoudre les problèmes, notre équipe de support technique est disponible pour vous aider à diagnostiquer et à résoudre les problèmes afin de minimiser les temps d'arrêt.Nous vous recommandons de fournir le numéro de modèle, numéro de série, et une description détaillée du problème pour faciliter une assistance rapide et précise.
Nous offrons également une gamme de services, y compris la personnalisation des produits, des conseils d'intégration des systèmes et des programmes de maintenance préventive pour assurer une performance optimale de vos soupapes électromagnétiques pneumatiques.Des pièces de rechange et des accessoires sont disponibles pour prolonger la durée de vie de votre produit.
Pour plus d'informations sur la garantie, veuillez consulter les conditions de garantie fournies avec le produit.
