Description du produit :

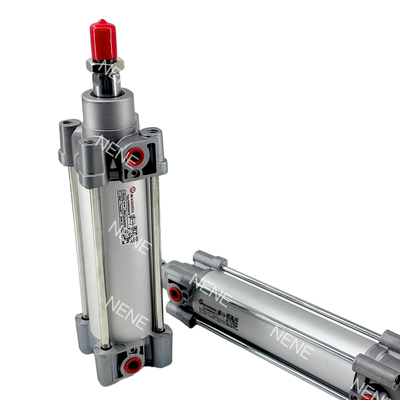

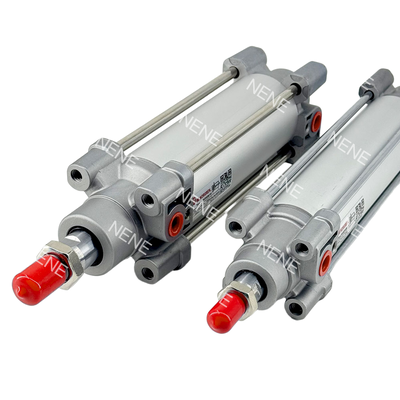

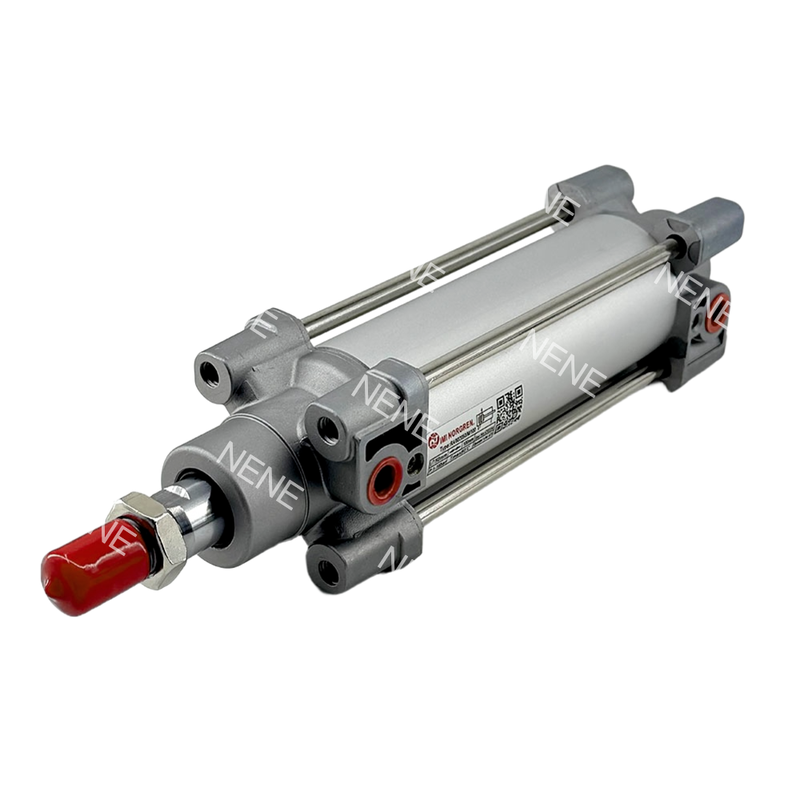

La série RA/802100/M représente un vérin pneumatique haute performance à double effet conçu selon la norme ISO 15552. Faisant partie de la prestigieuse collection ISOLine™, ce cylindre présente un diamètre d'alésage de 100 mm et est disponible dans une vaste gamme de longueurs de course, allant de 25 mm à 1 000 mm. Il est conçu pour fournir un mouvement linéaire fiable et efficace dans un large éventail de tâches d'automatisation industrielle.
Au cœur de la fonctionnalité de ce cylindre se trouve le système d'amortissement adaptatif (ACS) de pointe. Ce mécanisme intelligent ajuste automatiquement l'effet d'amortissement en fonction des différentes conditions de charge, éliminant ainsi le besoin d'ajustements manuels des vis d'amortissement ou d'expertise spécialisée. En conséquence, le fonctionnement est plus fluide et plus sûr, les besoins de maintenance sont minimisés et la durée de vie globale du cylindre est considérablement prolongée.
Construite avec un corps rond robuste et des tirants externes, la série RA/802100/M offre une durabilité exceptionnelle et est bien adaptée aux environnements plus difficiles et plus exigeants. Le cylindre est équipé par défaut d'un piston magnétique, ce qui facilite la détection de position sans effort lorsqu'il est associé à des interrupteurs à lames ou à semi-conducteurs compatibles. La conformité aux normes ISO 15552, VDMA 24562 et NFE 49-003-1 garantit l'interchangeabilité et le respect des normes mondiales.
Fonctionnant à une pression maximale de 16 bars et capable de fonctionner dans une plage de température allant de -10°C à +80°C, ce vérin fait preuve d'une polyvalence capable de répondre à des exigences industrielles rigoureuses. L'alésage de 100 mm délivre une puissante poussée théorique de 4 710 N à 6 bars, ce qui le rend particulièrement adapté aux applications lourdes qui exigent une force élevée et des performances durables.
Caractéristiques:
Système d'amorti adaptatif (ACS)
Le système d'amortissement adaptatif (ACS) ajuste automatiquement l'amortissement en fonction des différentes charges. Cela élimine le besoin de réglages manuels, garantissant un fonctionnement fluide et sûr tout en réduisant considérablement les niveaux de bruit et de vibrations.
Conformité ISO 15552
Ce produit est conforme aux normes internationalement reconnues, notamment ISO 15552, VDMA 24562 et NFE 49-003-1. Une telle conformité garantit l’interchangeabilité mondiale et simplifie l’intégration dans les systèmes existants.
Construction robuste
Dotée d'un corps rond avec des tirants externes, la construction offre une durabilité exceptionnelle adaptée aux environnements industriels agressifs. Cette conception robuste garantit longévité et performances fiables.
Piston magnétique
Équipé d'un piston magnétique standard, il permet une détection facile de la position à l'aide de commutateurs à lames ou à semi-conducteurs, tels que la série M/50, améliorant ainsi la précision opérationnelle et le contrôle.
Large plage de pression de fonctionnement
Le système fonctionne efficacement dans une large plage de pression de 1 à 16 bars, ce qui le rend polyvalent pour une variété d'applications, allant des tâches légères aux tâches lourdes.
Sélection polyvalente des traits
Un large choix de longueurs de course est disponible, couvrant à la fois les options standard et non standard jusqu'à 1 000 mm, répondant ainsi à diverses exigences opérationnelles.
Faible entretien
L'utilisation de joints PUR facilite un fonctionnement à faible friction et prolonge la durée de vie du produit. De plus, il est compatible avec l’air lubrifié et non lubrifié, réduisant ainsi les efforts de maintenance.
Testé contre les chocs et les vibrations
Ce produit a été rigoureusement testé selon les normes EN 61373 Catégorie 1, Classe A + B, ce qui le rend adapté aux applications ferroviaires et de transport exigeantes.
Sortie de force élevée
À une pression de fonctionnement de 6 bars, la poussée théorique générée est de 4 710 N en sortie de course et de 4 416 N en entrée de course, délivrant la puissance exceptionnelle requise pour les applications difficiles.
Plusieurs variantes disponibles
Plusieurs variantes sont disponibles, offrant une compatibilité avec différents matériaux de tige de piston, des racleurs spéciaux, des joints à faible friction et des tiges de piston allongées pour répondre aux besoins spécifiques des utilisateurs.
Paramètres techniques :
| Standard |
OIN 15552 |
| Taille du port |
G1/2 |
| Opération |
Double effet |
| Taper |
Cylindre standard (baril rond) |
| Série |
RA/802000 |
| Marque |
IMI Norgren |
Applications :
Automatisation industrielle
Ce secteur implique l'automatisation générale des usines, y compris l'exploitation des chaînes de montage et de divers équipements de manutention. Il se concentre sur l’amélioration de l’efficacité et de la productivité dans l’ensemble des processus de fabrication.
Machines d'emballage
Les machines d'emballage englobent des tâches telles que le tri, le poussage, le positionnement et le transport des produits. Ces opérations sont essentielles pour rationaliser les flux de travail d’emballage et une manipulation précise des produits.
Industrie automobile
L'industrie automobile utilise l'automatisation pour l'assemblage de composants, les appareils de soudage, l'automatisation des lignes de production et les équipements de test. Ces technologies contribuent à améliorer la qualité et à accélérer les cycles de production.
Applications ferroviaires
Les équipements utilisés dans les applications ferroviaires doivent répondre à des normes rigoureuses. Ils sont testés contre les chocs et les vibrations selon la norme EN 61373 catégorie 1, classe A + B, garantissant la fiabilité et la sécurité des composants des véhicules ferroviaires.
Nourriture et boissons
Cette industrie nécessite des machines adaptées pour fonctionner avec de l'air comprimé filtré, lubrifié ou non, respectant les normes d'hygiène et de performance essentielles à la transformation des aliments et des boissons.
Génie mécanique
Le génie mécanique couvre la construction de machines, les machines spéciales et l'actionnement linéaire général. Ces capacités prennent en charge des solutions personnalisées adaptées à divers besoins industriels.
Manutention des matériaux
La manutention des matériaux implique des opérations de levage, de poussée, d'arrêt et de transfert au sein des systèmes logistiques. Une manutention efficace des matériaux garantit un flux de travail fluide et une gestion optimisée de la chaîne d’approvisionnement.
Fabrication d'électronique
Dans la fabrication électronique, le positionnement précis et la manipulation des composants sont essentiels, en particulier dans les environnements de salle blanche. Ces pratiques respectent les normes élevées requises pour l’assemblage de produits électroniques.
Assistance et services :
Notre produit de cylindre pneumatique à piston est conçu pour des performances fiables et efficaces dans une large gamme d’applications industrielles. Pour garantir un fonctionnement optimal, il est important de suivre les directives recommandées d’installation, de maintenance et de dépannage.
Installation:
Assurez-vous que le cylindre est monté solidement et correctement aligné pour éviter les charges latérales pouvant provoquer une usure prématurée. Utilisez des raccords et des connecteurs appropriés compatibles avec les spécifications du cylindre. Vérifiez que l’alimentation en air est propre, sèche et régulée aux niveaux de pression recommandés.
Entretien:
Inspectez régulièrement le cylindre pour détecter tout signe d'usure, de dommage ou de fuite. Lubrifiez le cylindre comme spécifié dans le manuel du produit pour maintenir un fonctionnement fluide. Remplacez périodiquement les joints et autres composants d’usure pour éviter toute dégradation des performances.
Dépannage :
Si le cylindre ne fonctionne pas correctement ou ne bouge pas, vérifiez s'il y a des problèmes d'alimentation en air, des blocages ou des obstructions mécaniques. Confirmez que les vannes de régulation et les connexions fonctionnent correctement. Pour les problèmes persistants, consultez le manuel technique détaillé pour les diagnostics avancés et les procédures de réparation.
Notre équipe d'assistance technique se consacre à vous aider pour toute question ou problème lié au vérin pneumatique à piston. Nous vous recommandons de vous référer à la documentation du produit pour obtenir des instructions détaillées et des informations de sécurité avant d'effectuer tout entretien ou réparation.
Emballage et expédition :
Emballage du produit :Chaque cylindre pneumatique à piston est soigneusement emballé pour garantir une protection maximale pendant le transport. Le cylindre est d’abord enveloppé dans du papier bulle antistatique pour éviter tout dommage superficiel. Il est ensuite placé dans une boîte en carton ondulé robuste avec des inserts en mousse personnalisés pour maintenir le produit fermement en place. L'emballage est clairement étiqueté avec des informations sur le produit, des instructions de manipulation et des codes-barres pour une identification facile.
Expédition:Nous proposons des options d'expédition fiables pour livrer votre vérin pneumatique à piston rapidement et en toute sécurité. Les commandes sont traitées dans un délai de 1 à 2 jours ouvrables et expédiées via des transporteurs de confiance avec suivi disponible. En fonction de votre emplacement, l'expédition standard prend généralement 5 à 7 jours ouvrables, tandis que des options accélérées sont disponibles pour une livraison plus rapide. Tous les envois incluent une assurance pour vous protéger contre la perte ou les dommages pendant le transport.
