Description du produit:

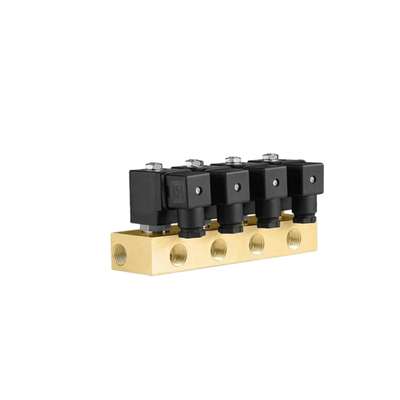

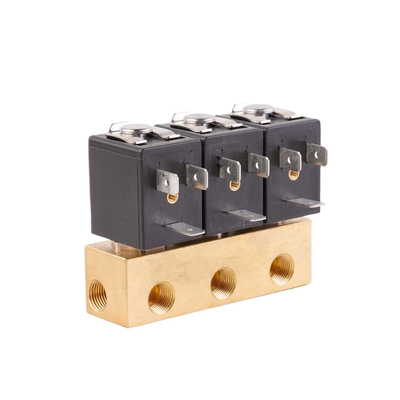

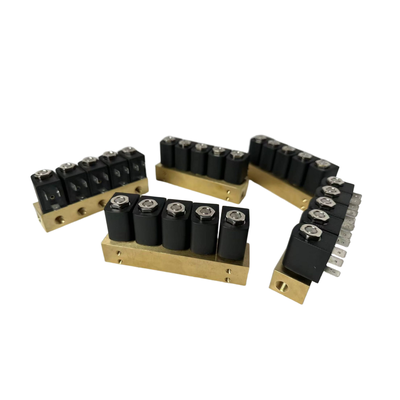

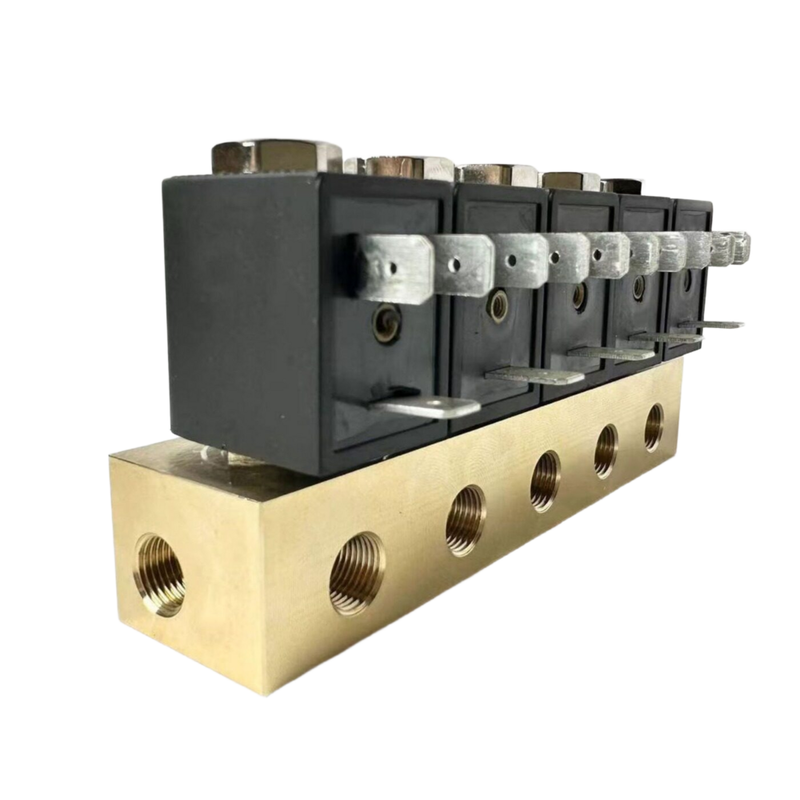

Le manifold de soupape solénoïde est une plateforme de soupape solénoïde à action directe 2/2-direction hautement adaptable spécialement conçue pour l'intégration dans des systèmes de contrôle de fluide multi-stations.Il fournit un contrôle ON/OFF fiable pour une variété de fluides neutres tels que l'eau, l'air, la vapeur et l'huile, ce qui en fait un choix polyvalent pour de nombreuses applications.
Ce système de collecteurs offre une excellente flexibilité en proposant à la fois des modèles normalement fermés (1913BA) et normalement ouverts (1913BB).Son mécanisme d'action directe garantit un fonctionnement fiable même à pression différentielle nulle, ce qui le rend particulièrement adapté aux environnements à basse pression et aux systèmes compacts.
Construit avec un corps en laiton robuste, le collecteur de vannes dispose également d'alternatives en acier inoxydable et en alliage d'aluminium pour répondre à différents besoins d'application.Les utilisateurs peuvent choisir parmi plusieurs matériaux d'étanchéité dont le NBRLa soupape supporte le fonctionnement sur une large plage de température, de -30°C à +150°C.
Disponible avec des ports de 1/8" et 1/4" et des dimensions d'orifice allant de 1,6 mm à 3,0 mm, la série 1913 offre des capacités de contrôle de débit précises avec des valeurs de Cv atteignant 0.3Produit à Ningbo, en Chine, et détenant la certification CE, ce collecteur de soupapes solénoïdes est reconnu pour sa haute qualité et sa fiabilité dans divers secteurs industriels.
Caractéristiques:
L'opération d'action directe est assurée par un mécanisme de retour de ressort qui permet au robinet de fonctionner à partir d'un différentiel de pression nul (0 MPa).Cette conception garantit des performances fiables sur toute la plage de pression.
La soupape offre une fonctionnalité 2/2 et est disponible en configuration normalement fermée (modèle 1913BA) et normalement ouverte (modèle 1913BB).Cette polyvalence permet une intégration flexible des systèmes pour répondre aux différents besoins des applications.
Plusieurs options de matériaux de carrosserie sont fournies pour s'adapter à divers environnements opérationnels.s'assurer que la vanne est adaptée aux exigences spécifiques de l'application.
Pour une compatibilité optimale avec les supports, plusieurs matériaux d'étanchéité sont disponibles, notamment le NBR, qui fonctionne dans une plage de température de -10 à +80 °C, l'EPDM, adapté à -30 à +120 °C,et FKM capables de gérer des températures allant de -30 à +150°C.
La conception compacte du collecteur prend en charge les ports de 1/8" et 1/4", ce qui facilite l'intégration multi-station rentable.
Les vannes peuvent fonctionner dans une large plage de pressions, avec des modèles normalement fermés jusqu'à 1,6 MPa (16 bar).
Le contrôle de débit de précision est obtenu grâce à la disponibilité de plusieurs tailles d'orifice, y compris 1,6 mm, 2,5 mm et 3,0 mm. Cela permet un réglage fin en fonction des besoins spécifiques de contrôle du fluide.
Une large sélection d'options de tension est prise en charge pour accueillir divers systèmes de contrôle. Les tensions compatibles comprennent 12VDC, 24VDC, 24VAC, 110VAC et 220VAC à la fois à 50 et 60Hz.
Le produit est certifié CE, ce qui garantit la conformité aux normes internationales de sécurité et de qualité..
Soutenu par une capacité de production élevée de 200 000 pièces par mois et de 40 000 pièces par semaine, le fabricant peut répondre de manière fiable aux demandes de commandes en vrac,assurer un approvisionnement constant pour les projets de grande envergure.
Paramètres techniques:
| Voltage standard |
Les réglages de tension sont les suivants: 12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Opération |
Action directe |
| Matériau des joints |
NBR, EPDM, FKM |
| Taille du port |
1/8" et 1/4" |
| Fonction |
2/2 La voie est normalement fermée |
| Taille de l'orifice |
16 mm, 2,5 mm, 3 mm |
| Pression |
0 à 1,6 MPa |
| Matériau du corps |
Le cuivre, l'acier inoxydable, l'alliage d'aluminium |
| 2 Parcours normalement fermé |
| Modèle |
Taille du port |
Taille de l'orifice |
Le CV |
Pression minimale |
Pression maximale (CA) |
Pression maximale (DC) |
| 1913BA161 |
1/8" |
1.6 mm |
0.11 |
0MPa |
1.6 MPa |
1.6 MPa |
| 1913BA251 |
2.5 mm |
0.18 |
1.2MPa |
1.2MPa |
| Pour les appareils à combustion |
3.0 mm |
0.3 |
1.0MPa |
1.0MPa |
| 1913BA252 |
Un quart de pouce |
2.5 mm |
0.18 |
1.2MPa |
1.2MPa |
| Pour les produits de la catégorie 1 |
3.0 mm |
0.3 |
1.0MPa |
1.0MPa |
|
|
|
|
|
|
|
| 2 Mode normalement ouvert |
| Modèle |
Taille du port |
Taille de l'orifice |
Le CV |
Pression minimale |
Pression maximale (CA) |
Pression maximale (DC) |
| 1913BB161 |
1/8" |
1.6 mm |
0.11 |
0MPa |
1.0MPa |
1.0MPa |
| 1913BB251 |
2.5 mm |
0.18 |
| 1913BB301 |
3.0 mm |
0.3 |
| 1913BB252 |
Un quart de pouce |
2.5 mm |
0.18 |
0.8MPa |
0.8MPa |
| 1913BB302 |
3.0 mm |
0.3 |
0.6 MPa |
0.6 MPa |
Applications:
Automatisation industrielle
Le contrôle des fluides à plusieurs stations joue un rôle crucial dans les systèmes pneumatiques et hydrauliques de l'automatisation industrielle.Cette technologie assure une coordination et un fonctionnement efficaces entre les différentes stations.
Traitement de l'eau
Les méthodes de contrôle ON/OFF sont largement utilisées dans les processus de distribution et de traitement de l'eau pour gérer efficacement le débit et la qualité de l'eau.
Systèmes d'air comprimé
Le contrôle du débit d'air dans les outils pneumatiques et les lignes de production automatisées est essentiel pour maintenir des performances et une sécurité constantes dans les systèmes d'air comprimé.
Systèmes à vapeur
La régulation de la vapeur est essentielle dans les équipements de chauffage et de stérilisation à petite échelle, assurant un contrôle précis de la température et une fiabilité opérationnelle.
Systèmes pétroliers
La gestion du débit d'huile légère dans les systèmes de lubrification et de carburant industriels contribue à maintenir l'efficacité des équipements et réduit l'usure.
Systèmes de climatisation
Les liquides de chauffage et de refroidissement sont soigneusement contrôlés dans les bâtiments pour maintenir un environnement intérieur confortable et économe en énergie.
Machines et appareils pour l'emballage
L'équipement d'emballage automatisé repose sur un contrôle précis du fluide pour obtenir une manipulation et un emballage précis et cohérents des produits.
Équipement médical
La gestion des fluides et des gaz stériles est essentielle dans les dispositifs de diagnostic et de traitement pour assurer la sécurité des patients et l'efficacité des dispositifs.
Instruments de laboratoire
Les équipements d'analyse et d'essai nécessitent une manipulation de fluide de précision pour des résultats précis et fiables dans diverses applications scientifiques.
Assistance et services:
Notre produit de soupape magnétique pneumatique est conçu pour fournir des performances fiables et efficaces dans diverses applications industrielles.Veuillez suivre les instructions d'installation et d'entretien fournies dans le manuel d'utilisation..
Pour le support technique, nous offrons une assistance complète, y compris le dépannage, les conseils de réparation et les informations sur les pièces de rechange.Notre équipe de soutien est dédiée à vous aider à résoudre les problèmes rapidement pour minimiser les temps d'arrêt.
Nous fournissons également des plans de service personnalisés adaptés à vos besoins spécifiques, y compris des horaires d'entretien de routine et des options de service sur place.L'entretien régulier prolonge la durée de vie de votre soupape électromagnétique pneumatique et assure une performance constante.
De plus, nous proposons des programmes de formation pour aider votre personnel à comprendre l'utilisation et la manipulation appropriées du produit, assurant ainsi la sécurité et l'efficacité de vos opérations.
Pour des spécifications détaillées du produit, des instructions d'installation et des guides de dépannage, veuillez consulter la documentation fournie avec votre achat ou visitez notre site officiel.
Emballage et expédition
Emballage du produit:La soupape électromagnétique pneumatique est soigneusement emballée pour assurer une protection maximale pendant le transport.boîte en carton onduléLa boîte est ensuite scellée de façon sûre avec du ruban adhésif. Des matériaux d'amortissement supplémentaires tels que des inserts en mousse ou des oreillers d'air sont utilisés pour empêcher les mouvements et absorber les chocs.Tous les matériaux d'emballage sont respectueux de l'environnement et respectent les normes internationales d'expédition.
Pour la navigation:Nous offrons des expéditions dans le monde entier avec des transporteurs fiables pour assurer une livraison rapide.Les options d'expédition incluent les options standardLe produit est manipulé avec soin tout au long du processus d'expédition pour maintenir sa qualité et sa fonctionnalité à son arrivée.La documentation douanière et les certifications nécessaires sont incluses pour les expéditions internationales afin de faciliter le dédouanement.
