Description du produit :

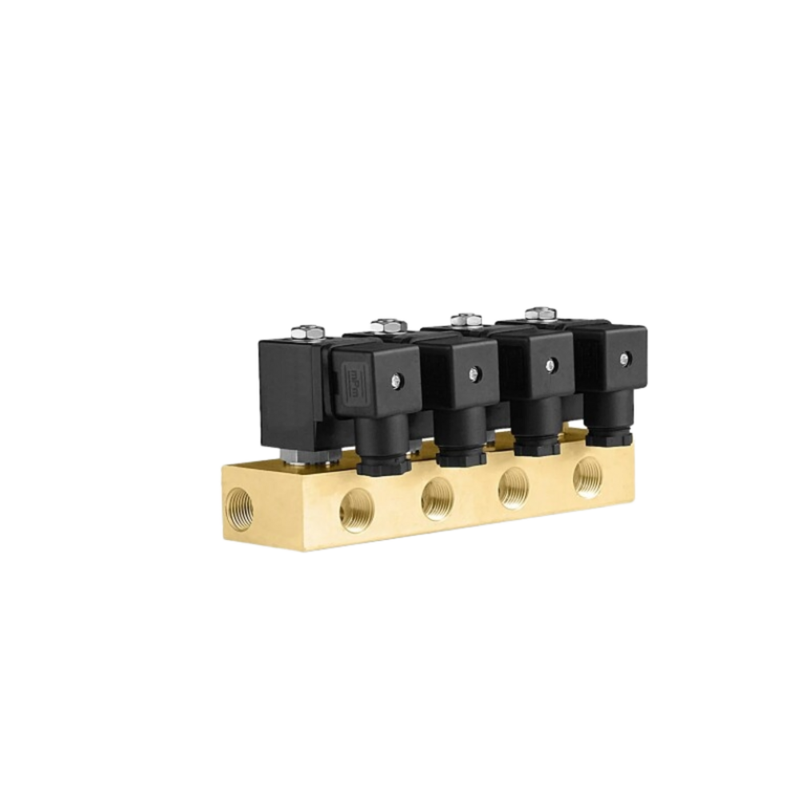

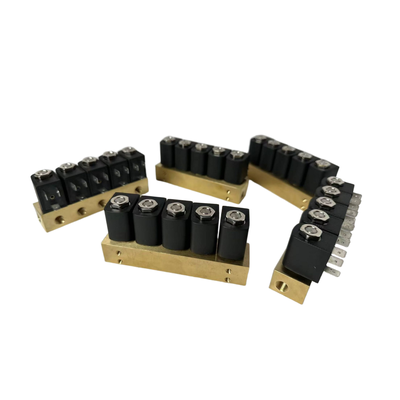

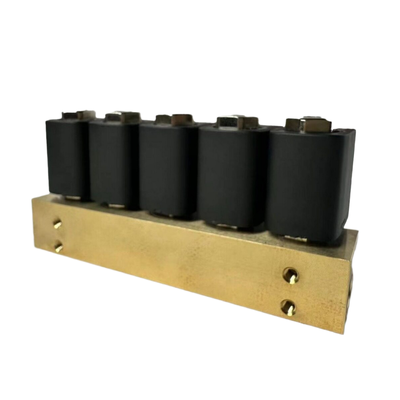

Le collecteur d'électrovannes est une plate-forme d'électrovannes à action directe 2/2 hautement adaptable, spécialement conçue pour une intégration transparente dans les systèmes de contrôle des fluides multistations. Cette unité polyvalente est conçue pour fournir un contrôle marche/arrêt fiable pour une variété de fluides neutres, notamment l'eau, l'air, la vapeur et l'huile.
Offrant une flexibilité exceptionnelle, le collecteur est disponible en configurations normalement fermées (modèle 1913BA) et normalement ouvertes (modèle 1913BB). Le mécanisme à action directe garantit un fonctionnement constant et fiable même à pression différentielle nulle, ce qui en fait un excellent choix pour les environnements à basse pression et les conceptions de systèmes compacts.
Construite principalement à partir d'un corps en laiton robuste, avec des matériaux en option tels que l'acier inoxydable et l'alliage d'aluminium, cette vanne garantit une durabilité à long terme. Il prend également en charge plusieurs matériaux de joint, notamment le NBR, l'EPDM et le FKM, qui offrent une excellente compatibilité avec une large gamme de supports. Le collecteur est capable de fonctionner efficacement à des températures allant de -30°C à +150°C.
Les tailles de ports disponibles incluent 1/8″ et 1/4″, accompagnées de tailles d'orifice qui varient entre 1,6 mm et 3,0 mm. La série 1913 offre un contrôle précis du débit, avec des valeurs Cv allant jusqu'à 0,3, permettant des performances optimales adaptées aux exigences spécifiques des applications.
Fabriqué à Ningbo, en Chine, et bénéficiant de la certification CE, ce collecteur d'électrovanne est reconnu pour sa qualité et sa fiabilité supérieures. Il est largement reconnu dans divers secteurs industriels pour ses solutions de gestion des fluides efficaces et cohérentes.
Caractéristiques:
Le produit dispose d'un fonctionnement à action directe avec un mécanisme de rappel par ressort, lui permettant de fonctionner efficacement même à partir d'une différence de pression nulle (0 MPa). Cette conception garantit des performances constantes et fiables sur toute la plage de pression.
Il offre une fonctionnalité 2/2 voies et est disponible en deux configurations : normalement fermé (1913BA) et normalement ouvert (1913BB). Cette flexibilité prend en charge diverses exigences de conception de système.
Les clients peuvent choisir parmi plusieurs options de matériaux de corps, notamment le laiton standard, l'acier inoxydable et l'alliage d'aluminium. Ces choix permettent au produit de s'adapter à divers besoins d'application.
De plus, plusieurs options de joints sont disponibles pour une compatibilité optimale avec les supports. Il s'agit notamment du NBR avec une plage de températures de fonctionnement de -10 à +80°C, de l'EPDM allant de -30 à +120°C et du FKM qui fonctionne entre -30 et +150°C.
La conception compacte du collecteur du produit intègre des tailles de ports 1/8″ et 1/4″, facilitant une intégration peu encombrante dans les configurations multi-stations.
La pression de fonctionnement atteint jusqu'à 1,6 MPa (16 bars) pour les modèles normalement fermés, ce qui les rend adaptés à un large éventail d'exigences de pression du système.
Pour garantir un contrôle précis du débit, plusieurs tailles d'orifice sont proposées, notamment 1,6 mm, 2,5 mm et 3,0 mm.
Le produit prend en charge une large gamme d'options de tension, compatibles avec 12 V CC, 24 V CC, 24 V CA, 110 V CA et 220 V CA (50/60 Hz), s'adaptant ainsi à divers systèmes de contrôle électrique.
Certifié avec le marquage CE, le produit répond aux normes internationales de sécurité et de qualité, garantissant un fonctionnement fiable et sûr.

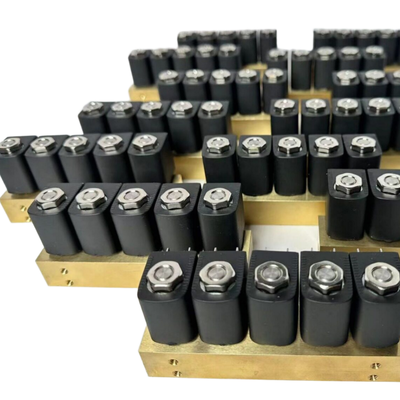

Avec une capacité de production élevée de 200 000 pièces par mois et 40 000 pièces par semaine, le processus de fabrication garantit un approvisionnement fiable pour répondre aux demandes de commandes groupées.
Paramètres techniques :
| Opération |
Action directe |
| Matériau du corps |
Laiton, acier inoxydable, alliage d'aluminium |
| Tensions standards |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Fonction |
2/2 voies normalement fermées |
| Taille du port |
1/8", 1/4" |
| Pression |
0 à 1,6 MPa |
| Taille de l'orifice |
1,6 mm, 2,5 mm, 3,0 mm |
| Matériau du joint |
NBR, EPDM, FKM |
| 2 voies normalement fermées |
| Modèle |
Taille du port |
Taille de l'orifice |
CV |
Pression minimale |
Pression maximale (CA) |
Pression maximale (CC) |
| 1913BA161 |
1/8" |
1,6 mm |
0,11 |
0MPa |
1,6MPa |
1,6MPa |
| 1913BA251 |
2,5 mm |
0,18 |
1,2MPa |
1,2MPa |
| 1913BA301 |
3,0 mm |
0,3 |
1,0MPa |
1,0MPa |
| 1913BA252 |
1/4" |
2,5 mm |
0,18 |
1,2MPa |
1,2MPa |
| 1913BA302 |
3,0 mm |
0,3 |
1,0MPa |
1,0MPa |
|
|
|
|
|
|
|
| 2 voies normalement ouvertes |
| Modèle |
Taille du port |
Taille de l'orifice |
CV |
Pression minimale |
Pression maximale (CA) |
Pression maximale (CC) |
| 1913BB161 |
1/8" |
1,6 mm |
0,11 |
0MPa |
1,0MPa |
1,0MPa |
| 1913BB251 |
2,5 mm |
0,18 |
| 1913BB301 |
3,0 mm |
0,3 |
| 1913BB252 |
1/4" |
2,5 mm |
0,18 |
0,8MPa |
0,8MPa |
| 1913BB302 |
3,0 mm |
0,3 |
0,6MPa |
0,6MPa |
Applications :
Automatisation industrielle
Le contrôle des fluides multipostes joue un rôle crucial dans le fonctionnement des systèmes pneumatiques et hydrauliques au sein de l’automatisation industrielle. Cette technologie garantit des performances efficaces et fiables dans divers processus automatisés.
Traitement de l'eau
Des mécanismes de contrôle ON/OFF sont utilisés pour gérer efficacement les processus de distribution et de traitement de l’eau. Ces contrôles garantissent une régulation adéquate pour maintenir la qualité et l’approvisionnement de l’eau.
Systèmes d'air comprimé
Dans les outils pneumatiques et les lignes d’automatisation, le contrôle du débit d’air est essentiel. Les systèmes à air comprimé s'appuient sur une régulation précise pour optimiser les performances des outils et l'automatisation des processus.
Systèmes à vapeur
Le contrôle de la vapeur est vital pour les équipements de chauffage et de stérilisation à petite échelle. Une gestion appropriée garantit la sécurité et l’efficacité de ces applications alimentées à la vapeur.
Systèmes d'huile
Dans les systèmes de lubrification et de carburant industriels, le contrôle des huiles légères est mis en œuvre pour maintenir des conditions de fonctionnement optimales. Ce contrôle contribue à prolonger la durée de vie de l’équipement et à améliorer le rendement énergétique.
Systèmes CVC
Les systèmes de chauffage, de ventilation et de climatisation dépendent d'un contrôle précis des fluides pour la régulation du chauffage et du refroidissement au sein des services du bâtiment, garantissant ainsi confort et efficacité énergétique.
Machines d'emballage
Les équipements d'emballage automatisés utilisent un contrôle précis des fluides pour obtenir des processus d'emballage précis et cohérents, améliorant ainsi la productivité et la qualité.
Équipement médical
Le contrôle des fluides et des gaz stériles est fondamental dans les dispositifs de diagnostic et de traitement, garantissant le respect des normes d'hygiène et la sécurité des patients pendant les procédures médicales.
Instruments de laboratoire
La manipulation précise des fluides est essentielle dans les équipements d’analyse et de test. Un contrôle précis contribue à des résultats fiables et à l’efficacité globale des opérations de laboratoire.
Assistance et services :
Notre produit d'électrovanne pneumatique est soutenu par une assistance technique et des services complets pour garantir des performances optimales et la satisfaction du client. Nous fournissons des guides d'installation détaillés, des manuels d'utilisation et une documentation de dépannage pour aider les utilisateurs à effectuer une configuration et une maintenance appropriées.
Notre équipe d'assistance technique est disponible pour offrir des conseils d'experts sur la sélection de produits, l'intégration du système et la configuration pour répondre aux exigences spécifiques de votre application. De plus, nous proposons des sessions de formation et des ateliers pour aider votre personnel à acquérir une compréhension approfondie des fonctionnalités et des meilleures pratiques du produit.
Pour les besoins de maintenance et de réparation, nous fournissons des centres de service agréés équipés de techniciens qualifiés et de pièces de rechange d'origine pour minimiser les temps d'arrêt et prolonger le cycle de vie du produit. Nous proposons également des services de personnalisation pour adapter les électrovannes pneumatiques aux demandes opérationnelles uniques.
Nous nous engageons à améliorer continuellement nos produits et les commentaires des clients sont très appréciés pour améliorer nos produits et nos services d'assistance. Notre objectif est de garantir que votre électrovanne pneumatique fonctionne de manière fiable et efficace tout au long de sa durée de vie.
Emballage et expédition :
Emballage du produit :
L'électrovanne pneumatique est soigneusement emballée pour garantir une livraison sûre et une protection pendant le transport. Chaque valve est emballée individuellement dans du papier bulle antistatique et placée dans une boîte en carton solide. La boîte est ensuite rembourrée avec des inserts en mousse pour éviter tout mouvement et tout dommage. Les matériaux d'emballage sont choisis pour être respectueux de l'environnement et recyclables dans la mesure du possible.
Expédition:
Nous proposons des options d'expédition fiables pour livrer l'électrovanne pneumatique rapidement et en toute sécurité. Les produits sont expédiés via des transporteurs de confiance avec des informations de suivi fournies au client. Les méthodes d'expédition incluent des services standard, accélérés et express en fonction de la destination et des préférences du client. Toutes les expéditions sont inspectées avant expédition pour garantir la qualité et l’exactitude.
