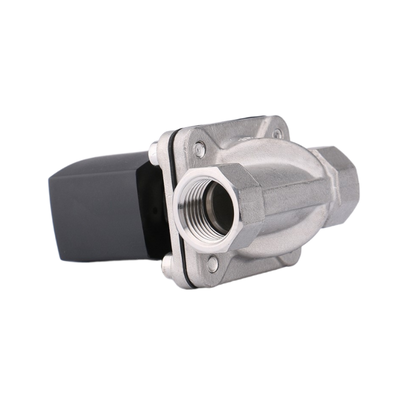

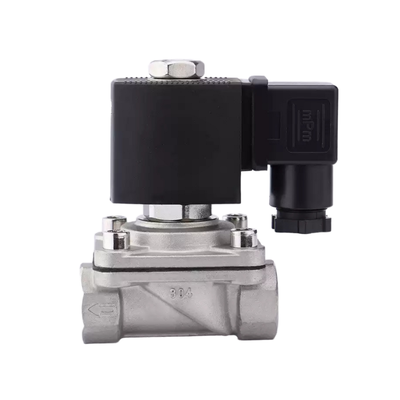

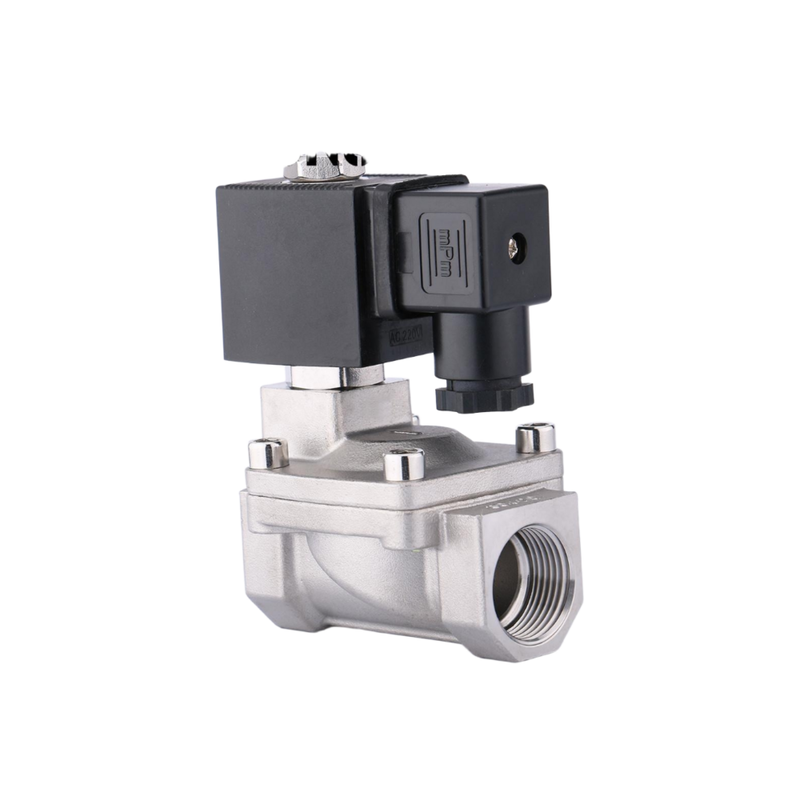

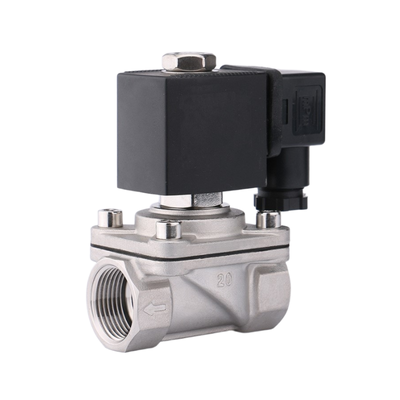

Description du produit:
La série 1619CA est une soupape électromagnétique à 2/2-voie normalement fermée dotée d'une conception de piston de levage direct.et divers autres fluides à haute températureCette vanne est idéale pour les applications qui nécessitent une gestion précise et fiable des fluides dans des conditions difficiles.
Construite avec un corps en acier inoxydable durable et équipée de matériaux d'étanchéité PTFE/FKM, la vanne assure une performance étanche exceptionnelle et une durabilité durable,même dans des environnements de vapeur rigoureuxSon mécanisme de levage direct du piston garantit un fonctionnement constant sur toute la plage de pression de 0 à 10 Bar,éliminant le besoin d'une pression différentielle minimale pour fonctionner efficacement.
La série 1619CA offre une grande variété de configurations avec des tailles de port disponibles de 3/8 "à 2" et des tailles d'orifice allant de 12 mm à 50 mm.Ces spécifications offrent une capacité de débit supérieure, atteignant des valeurs Cv allant jusqu'à 48.0En outre, des options de connexion à filetage et à bride sont offertes pour permettre une intégration flexible dans différents systèmes de tuyauterie.
Fabriquée à Ningbo, en Chine, et détenant la certification CE, cette vanne est reconnue et approuvée dans le monde entier pour sa haute qualité et ses performances fiables.La série 1619CA continue d'être le choix privilégié pour les applications exigeant des solutions de soupapes électromagnétiques robustes et efficaces.
Caractéristiques:
La conception du piston à levage direct garantit un fonctionnement fiable à partir d'une pression différentielle nulle (0 Bar) sur toute la plage fonctionnelle.Cela garantit des performances constantes indépendamment des variations de pression dans le système.
Dotée d'une configuration normalement fermée de 2/2 voies, la vanne utilise un mécanisme de retour de ressort qui la maintient fermée en toute sécurité lorsqu'elle n'est pas alimentée.Cette conception sûre augmente la sécurité en empêchant le débit involontaire en cas de perte de courant.
Construite avec un corps robuste en acier inoxydable, la vanne offre une résistance exceptionnelle à la corrosion et maintient la solidité structurelle.Cette durabilité le rend adapté à une utilisation à long terme dans des environnements difficiles et exigeants..
Équipée de matériaux d'étanchéité PTFE et FKM de haute qualité, la vanne offre une excellente performance étanche aux fuites.Ces joints sont particulièrement efficaces pour les applications impliquant de la vapeur et des milieux à haute température, assurant un scellement fiable dans des conditions difficiles.
La soupape supporte une large plage de pression de fonctionnement de 0 à 10 bar, ce qui la rend adaptable à une variété d'exigences et d'applications du système.
Avec de grandes ouvertures allant de 12 mm à 50 mm, il offre une capacité de débit élevée caractérisée par des valeurs de Cv comprises entre 4,5 et 48.0Cette caractéristique permet un débit et une efficacité maximaux dans le contrôle des fluides.
Les ports sont disponibles de 3/8" à 2", avec des options de connexion à filetage et à bride.
Plusieurs versions de tension sont proposées, y compris 12VDC, 24VDC, 24VAC, 110VAC et 220VAC (50/60Hz).
La soupape est conforme aux normes de certification CE, ce qui démontre sa conformité aux exigences internationales en matière de sécurité et de qualité.
Soutenu par une capacité de production élevée de 200 000 unités par mois, le fabricant peut exécuter de manière fiable et sans délai les commandes en gros volume.
Paramètres techniques:
| Le numéro de modèle. |
Le nombre total de véhicules à moteur est fixé à: |
| Certification |
Pour la CE |
| Plage de pression |
0 à 10 bar |
| Voltages |
Les réglages de tension sont les suivants: 12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Moyenne |
Vapeur, eau chaude, huile |
| Opération |
Piston de levage direct |
| Matériau du corps |
Acier inoxydable |
| Fonction |
2 voies, normalement fermées |
| Tableau des spécifications du modèle |
| Taille |
Diamètre du forage |
Valeur du CV
M3/h |
Pression de travail maximale |
Modèle
(tension: 220 V) |
| Air, gaz |
Eau, eau chaude |
Huile légère |
| AC |
DC |
AC |
DC |
AC |
DC |
| 3/8" |
12 |
1.86 |
10 |
8 |
10 |
8 |
10 |
8 |
2WS2-12-32X |
| Une demi-pouce. |
15 |
2.4 |
10 |
8 |
10 |
8 |
10 |
8 |
Le nombre d'équipements utilisés est le suivant: |
| 3/4" |
20 |
6.3 |
10 |
8 |
10 |
8 |
10 |
8 |
Le nombre d'étoiles de la série 2WS2-20-52X |
| 1 pouce |
25 |
8.3 |
10 |
8 |
10 |
8 |
10 |
8 |
2WS2-25-62X |
| 11/4 " |
32 |
19.4 |
10 |
8 |
10 |
8 |
10 |
8 |
2WS2-32-72X |
| 11/2 " |
40 |
22.4 |
10 |
8 |
10 |
8 |
10 |
8 |
Les données de référence doivent être fournies conformément à l'annexe II. |
| 2 " |
50 |
34.8 |
10 |
8 |
10 |
8 |
10 |
8 |
2WS2-50-92X |
Applications:
Les systèmes à vapeur jouent un rôle crucial dans diverses applications industrielles, notamment les lignes de distribution de vapeur qui assurent une livraison efficace,traçage de vapeur utilisé pour maintenir la température des pipelines, des équipements de stérilisation pour le traitement hygiénique et des mécanismes de chauffage des procédés qui soutiennent les opérations de fabrication.
Les solutions de chauffage industriel couvrent un large éventail d'équipements tels que les chaudières à vapeur, les échangeurs de chaleur et les unités de traitement thermique.Ces éléments sont essentiels pour maintenir des températures optimales et le transfert d'énergie dans les environnements de production.
Les systèmes d'eau chaude font partie intégrante des services de climatisation et de construction, fournissant une circulation contrôlée de l'eau chaude.Ces systèmes assurent un chauffage et un confort constants dans les infrastructures commerciales et résidentielles.
Les systèmes pétroliers gèrent le contrôle de l'huile légère et d'autres fluides à base de pétrole dans divers milieux industriels.
Dans l'industrie alimentaire et des boissons, le contrôle de la vapeur est fondamental pour des processus tels que la cuisson, la pasteurisation et la stérilisation.Une gestion précise de la vapeur aide à maintenir les normes de qualité et de sécurité des produits.
Le secteur textile dépend de l'approvisionnement en vapeur pour plusieurs opérations clés, notamment le séchage, le réglage et la finition des tissus.
Les usines de transformation chimique nécessitent des systèmes de contrôle des fluides et des gaz à haute température pour gérer des réactions et des processus complexes.
L'industrie pharmaceutique exige une vapeur stérile et un contrôle des médias à haute température pour soutenir la production de médicaments et de produits médicaux.Le maintien de la stérilité et des conditions de température précises est essentiel dans ce secteur.
Assistance et services:
Notre produit de soupape électromagnétique pneumatique est conçu pour fournir un contrôle fiable et efficace du débit d'air dans divers systèmes pneumatiques.opération, et l'entretien sont essentiels.
L'installation doit être effectuée par du personnel qualifié suivant les directives fournies pour assurer une bonne connexion électrique et une bonne compatibilité de l'alimentation en air.poussière, ou environnements corrosifs pour éviter les dommages.
L'entretien régulier comprend la vérification des fuites d'air, la vérification du bon fonctionnement des bobines de soupape et l'inspection du corps de soupape pour détecter tout signe d'usure ou de dommage.Nettoyer les composants de la vanne comme recommandé pour maintenir un fonctionnement en douceur.
Si vous rencontrez des problèmes tels qu' un dysfonctionnement de la vanne, des bruits inhabituels ou une fuite d'air, consultez la section de dépannage du manuel d'utilisation.Les solutions communes comprennent la vérification de l'alimentation électrique, vérifier si les composants sont obstrués ou sales et assurer une installation correcte.
Pour le support technique, les mises à jour du produit ou les pièces de rechange, consultez la documentation du produit.ou d'entretien pour assurer que votre soupape électromagnétique pneumatique fonctionne au mieux.
Emballage et expédition
Emballage et expédition du produit
La soupape électromagnétique pneumatique est soigneusement emballée pour assurer une protection maximale pendant le transport.Chaque vanne est scellée individuellement dans un sac antistatique et rembourré avec des inserts en mousse pour éviter les dommages causés par les chocs et les vibrationsLes produits emballés sont ensuite placés dans des boîtes de carton ondulées robustes qui sont étiquetées avec des informations sur le produit, des instructions de manutention et des détails d'expédition.
Pour les commandes en vrac, plusieurs unités sont disposées en toute sécurité dans des cartons plus grands avec un rembourrage supplémentaire pour éviter tout mouvement à l'intérieur de la boîte.Tous les matériaux d'emballage sont choisis pour être respectueux de l'environnement et recyclables.
L'expédition est effectuée par des partenaires de messagerie de confiance avec des options de transport aérien, maritime ou terrestre en fonction de la destination et des exigences du client.Les informations de suivi sont fournies pour assurer la livraison en temps opportun et tenir les clients informés tout au long du processus d'expédition.
Des précautions particulières sont prises pour que les expéditions internationales respectent les réglementations douanières et réduisent au minimum les retards.Notre équipe logistique travaille en étroite collaboration avec les clients pour personnaliser les méthodes d'emballage et d'expédition pour répondre au mieux à leurs besoins.
