Description du produit :

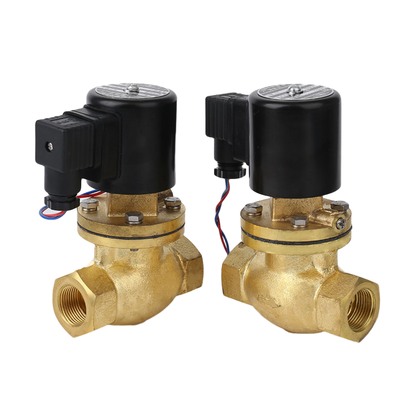

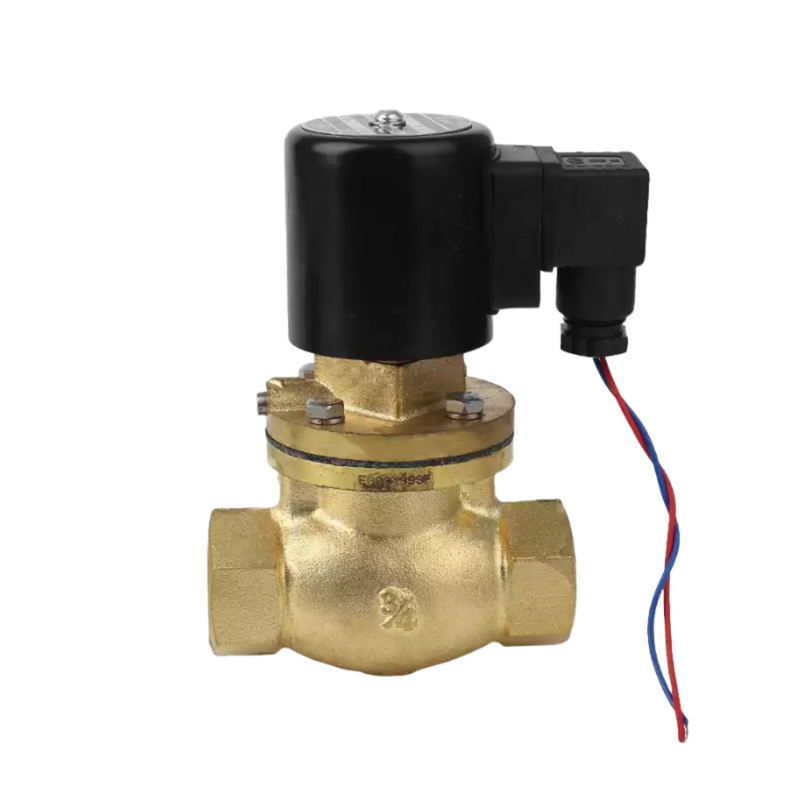

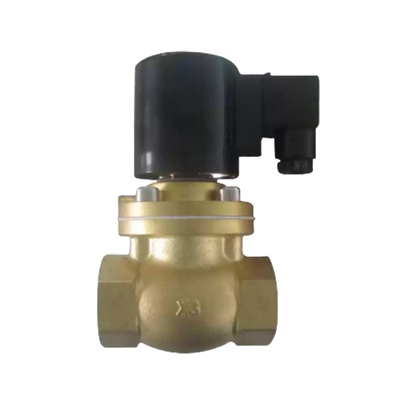

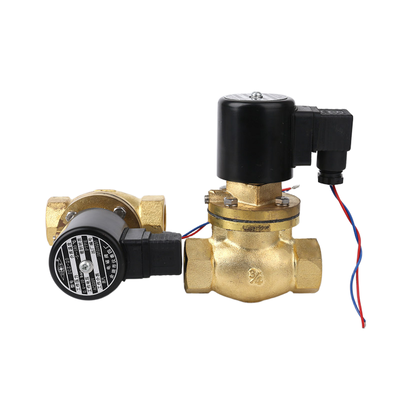

La série 26326AA est une électrovanne pilotée à piston normalement fermé 2/2 voies, construite en laiton pour garantir un fonctionnement robuste et fiable. Il est spécialement conçu pour fournir un contrôle marche/arrêt précis de la vapeur, de l'eau chaude, de l'huile et de divers autres fluides à haute température.
Dotée d'un corps en laiton durable combiné à des matériaux d'étanchéité en PTFE et FKM, cette vanne garantit d'excellentes performances d'étanchéité, même dans des conditions exigeantes du système de vapeur. Son mécanisme piloté par piston nécessite une pression différentielle minimale de 0,03 MPa (0,3 bar) pour fonctionner efficacement, ce qui le rend idéal pour une utilisation dans les systèmes de tuyauterie de diamètre moyen à grand.
La vanne est disponible dans des tailles de ports allant de 3/8″ à 2″, avec des tailles d'orifice comprises entre 12 mm et 50 mm. Cette variété permet à la série 26326AA d'offrir une capacité de débit supérieure, avec des valeurs Cv pouvant atteindre 48,0.
Fabriquée à Ningbo, en Chine, et titulaire de la certification CE, cette électrovanne jouit d'une grande confiance dans les industries du monde entier pour sa qualité et sa fiabilité exceptionnelles.
Caractéristiques:
La conception pilotée par piston présente un fonctionnement assisté par pression, ce qui garantit des performances de commutation constantes. Ce mécanisme nécessite une pression différentielle minimale de 0,03 MPa (0,3 Bar) pour fonctionner de manière fiable.
Cette vanne fonctionne comme un dispositif 2/2 normalement fermé, utilisant un mécanisme à ressort de rappel. Lorsqu'elle est hors tension, la vanne reste fermée, garantissant un fonctionnement sans faille dans toutes les conditions.
Les clients peuvent choisir entre deux options de matériaux de corps robustes : laiton ou acier inoxydable. Ces matériaux répondent à diverses demandes d’applications, offrant flexibilité et durabilité.
La vanne est équipée de joints haute performance en PTFE et FKM. Ces joints garantissent des performances d'étanchéité supérieures, ce qui rend la vanne adaptée au service de vapeur et à la gestion efficace des fluides à haute température.
Avec une plage de pression de fonctionnement de 0,3 à 10 bars, cette vanne peut être intégrée dans un large éventail de pressions de système, répondant à divers besoins opérationnels.
Sa capacité de débit élevée est obtenue grâce à de grandes tailles d'orifice, allant de 12 mm à 50 mm. Cette conception offre des valeurs Cv impressionnantes comprises entre 4,5 et 48,0, permettant un débit maximal.
Les tailles de ports sont disponibles dans différentes dimensions de 3/8″ à 2″, offrant des options flexibles pour l'intégration du système et les exigences de montage.
Pour prendre en charge différents systèmes de contrôle, la vanne offre plusieurs options de tension, notamment 12 V CC, 24 V CC, 24 V CA, 110 V CA et 220 V CA (50/60 Hz).
Le produit est conforme aux normes internationales de sécurité et de qualité et est certifié CE pour garantir aux clients sa fiabilité et son respect des exigences réglementaires.
Pour les applications nécessitant une fonctionnalité d'ouverture après panne, la série 26326AB est disponible en option normalement ouverte, élargissant ainsi la gamme de scénarios opérationnels couverts.
La capacité de fabrication répond à des demandes de gros volumes avec la capacité de produire jusqu'à 200 000 unités par mois, garantissant un approvisionnement stable et fiable pour les commandes groupées.
Paramètres techniques :
| Taille du port |
1/2'' à 2'' |
| Plage de pression |
0,3 à 10 bars |
| Opération |
Piloté par piston |
| Matériau du diaphragme |
Ptfe, Fkm |
| Taille de l'orifice |
15mm à 50mm |
| Tensions |
DC12V, DC24V, AC24V, AC110V, AC220V |
| Matériau du corps |
Laiton |
| Moyen |
Vapeur, eau chaude, huile |
| Modèle |
Taille du port |
Taille de l'orifice |
CV |
Pression minimale |
Pression maximale |
Matériau du joint |
Matériau du corps |
| Normalement fermé |
| 26326AA12 |
3/8" |
12mm |
4.5 |
0,03MPa |
1,0MPa |
1,0MPa |
PTFE
FKM |
Laiton
Acier inoxydable |
| 26326AA15 |
1/2" |
15mm |
4.5 |
| 26326AA20 |
3/4" |
20mm |
9.3 |
| 26326AA25 |
1" |
25mm |
12 |
| 26326AA32 |
1 1/4" |
32mm |
24 |
| 26326AA40 |
1 1/2" |
40mm |
29 |
| 26326AA50 |
2" |
50mm |
48 |
| Normalement ouvert |
| 26326AB12 |
3/8" |
12mm |
4.5 |
0,03MPa |
1,0MPa |
1,0MPa |
PTFE
FKM |
Laiton
Acier inoxydable |
| 26326AB15 |
1/2" |
15mm |
4.5 |
| 26326AB20 |
3/4" |
20mm |
9.3 |
| 26326AB25 |
1" |
25mm |
12 |
| 26326AB32 |
1 1/4" |
32mm |
24 |
| 26326AB40 |
1 1/2" |
40mm |
29 |
| 26326AB50 |
2" |
50mm |
48 |
Applications :
Systèmes à vapeur
Les systèmes à vapeur englobent une variété de composants, notamment les conduites de distribution de vapeur, le traçage de vapeur, les équipements de stérilisation et les solutions de chauffage de processus. Ces systèmes font partie intégrante de nombreuses opérations industrielles qui reposent sur un contrôle précis de la température et une distribution efficace de la vapeur.
Chauffage industriel
Le chauffage industriel implique l'utilisation d'une alimentation en vapeur de chaudière, d'échangeurs de chaleur et d'équipements de traitement thermique. Ces éléments fonctionnent ensemble pour fournir la chaleur nécessaire aux processus de fabrication, garantissant ainsi une régulation cohérente et fiable de la température.
Systèmes d'eau chaude
Les systèmes d'eau chaude se concentrent sur la circulation et le contrôle de l'eau chaude dans les structures CVC et les services du bâtiment. Une bonne gestion de ces systèmes permet de maintenir une température et un confort optimaux dans divers environnements.
Systèmes d'huile
Les systèmes pétroliers sont spécialisés dans le contrôle des huiles légères et autres fluides à base de pétrole dans les applications industrielles. Cela comprend une réglementation précise pour garantir la sécurité et l’efficacité de la manipulation de ces substances.
Transformation des aliments et des boissons
Dans le secteur de l'alimentation et des boissons, le contrôle de la vapeur joue un rôle essentiel dans des processus tels que la cuisson, la pasteurisation et la stérilisation. Une gestion précise de la vapeur est cruciale pour maintenir la qualité et la sécurité des produits.
Industrie textile
L'industrie textile utilise des systèmes d'alimentation en vapeur pour les machines de séchage, de réglage et de finition. Ces applications exigent une distribution de vapeur fiable pour obtenir les résultats souhaités en matière de traitement des tissus et de production.
Traitement chimique
Les usines de traitement chimique s'appuient sur le contrôle des fluides et des gaz à haute température. Une gestion efficace de ces fluides est essentielle pour la sécurité opérationnelle et l’efficacité des processus.
Industrie pharmaceutique
L'industrie pharmaceutique nécessite un contrôle de la vapeur stérile et des médias à haute température pour soutenir les processus de fabrication et de stérilisation. Ces contrôles rigoureux sont essentiels au maintien de l’intégrité des produits et du respect des normes sanitaires.
Assistance et services :
Notre électrovanne pneumatique est conçue pour offrir des performances fiables et un contrôle précis dans diverses applications industrielles. Pour un fonctionnement optimal, assurez-vous que la vanne est installée conformément aux directives fournies, y compris l'orientation correcte et la connexion aux systèmes pneumatiques compatibles.
Un entretien régulier est recommandé pour prolonger la durée de vie de la vanne. Cela comprend une inspection périodique des fuites d'air, le nettoyage des composants de la vanne et la vérification des connexions électriques pour une fixation sécurisée. Utilisez uniquement des pièces de rechange approuvées par le fabricant pour maintenir l'intégrité du produit.
Si vous rencontrez des problèmes avec l'électrovanne pneumatique, vérifiez que l'alimentation électrique correspond aux spécifications de la vanne et que les signaux de commande fonctionnent correctement. Les étapes de dépannage comprennent la vérification de la continuité de la bobine, la garantie que la vanne est exempte de débris et la confirmation que la pression pneumatique se situe dans la plage recommandée.
Pour une assistance technique avancée, des manuels de produits et des fiches techniques détaillés sont disponibles pour vous aider dans les procédures d'installation, d'exploitation et de maintenance. Notre équipe d'assistance s'engage à vous aider à maximiser l'efficacité et la fiabilité de votre système d'électrovanne pneumatique.
Emballage et expédition :
Emballage du produit :
L'électrovanne pneumatique est soigneusement emballée pour garantir qu'elle arrive en parfait état. Chaque valve est emballée individuellement dans un matériau de protection antistatique pour éviter tout dommage pendant la manipulation et le transport. Le produit emballé est ensuite placé dans une boîte en carton solide et ajustée sur mesure avec des matériaux de rembourrage adéquats tels que des inserts en mousse ou du papier bulle pour absorber les chocs. L'emballage extérieur est clairement étiqueté avec des informations sur le produit, des instructions de manipulation et des avertissements de sécurité pour faciliter une identification facile et une manipulation sûre.
Expédition:
Nous proposons des options d'expédition fiables pour livrer l'électrovanne pneumatique rapidement et en toute sécurité. Les produits sont expédiés via des services de messagerie fiables dotés de capacités de suivi pour fournir des mises à jour en temps réel. Selon la destination, les méthodes d'expédition incluent l'expédition terrestre standard, le fret aérien accéléré ou la livraison express. Toutes les expéditions sont conformes aux réglementations internationales d'expédition pour les composants pneumatiques. Il est conseillé aux clients d'inspecter le colis à l'arrivée et de signaler immédiatement tout dommage pour garantir une résolution rapide.
