Description du produit :

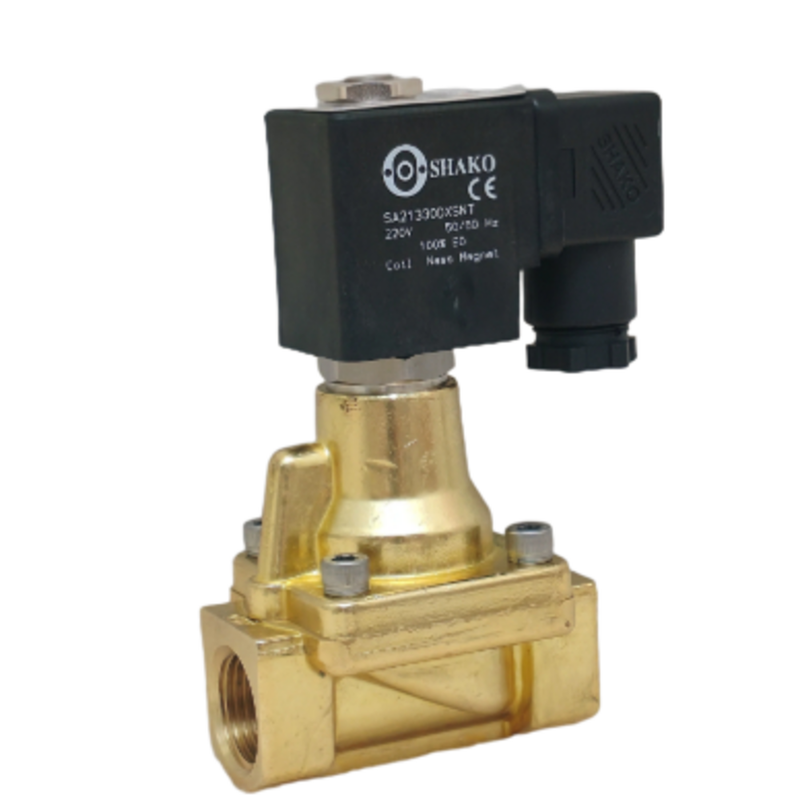

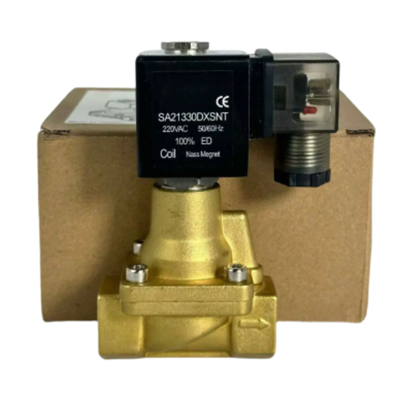

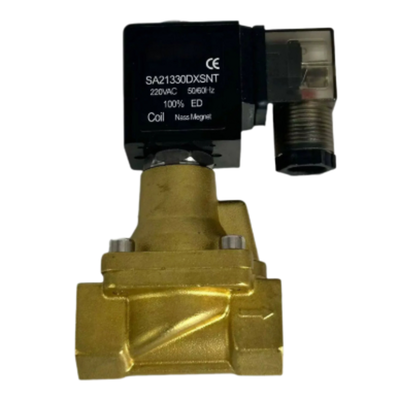

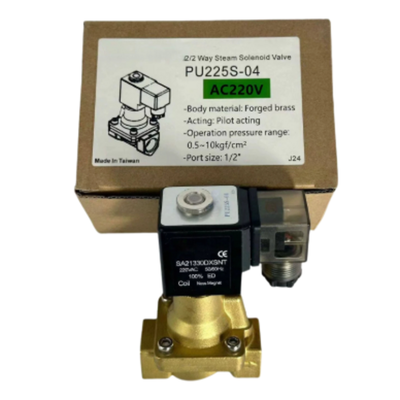

La série PU225S est une électrovanne pilotée à piston normalement fermé 2/2 voies en laiton. Il est précisément conçu pour fournir un contrôle marche/arrêt fiable pour divers fluides à haute température tels que la vapeur, l'eau chaude et l'air comprimé. Cette vanne est idéale pour les applications qui exigent des performances fiables dans des conditions difficiles.
Construite avec un corps en laiton robuste et équipée d'un matériau d'étanchéité en PTFE, la série PU225S garantit une excellente étanchéité et une durabilité durable, même dans des environnements de vapeur difficiles avec des températures pouvant atteindre +185°C. Son mécanisme piloté par piston nécessite une pression différentielle minimale de 0,05 MPa (0,5 bar) pour fonctionner, ce qui le rend bien adapté aux systèmes de tuyauterie de diamètre moyen à grand.
Offrant des tailles d'orifice de 3/8" à 1" et des tailles d'orifice de 13 mm et 25 mm, cette série offre une capacité de débit remarquable et est conçue pour une durée de vie prolongée dans des conditions industrielles de service continu. Fabriquée à Ningbo, en Chine, et titulaire de la certification CE, la vanne de la série PU225S est reconnue mondialement pour sa qualité supérieure et son fonctionnement fiable.
Caractéristiques:
La conception pilotée par piston utilise un fonctionnement assisté par pression pour garantir des performances de commutation fiables. Il nécessite une pression différentielle minimale de 0,05 MPa (0,5 bar) pour fonctionner efficacement, garantissant un actionnement cohérent et fiable des vannes.
Cette vanne dispose d'une fonction 2/2 normalement fermée avec un mécanisme de rappel par ressort. Lorsqu'il est hors tension, le ressort garantit que la vanne reste fermée, offrant ainsi un fonctionnement sans faille qui améliore la sécurité et la fiabilité du système.
Construit en laiton forgé durable, le corps de la vanne offre une excellente résistance à la corrosion et une intégrité structurelle robuste. Cette construction garantit des performances durables même dans des environnements exigeants.
Équipée de joints PTFE haute température, la vanne offre des performances d'étanchéité supérieures. Ces joints conviennent aux applications de service vapeur jusqu'à +185°C, garantissant ainsi la fiabilité dans des conditions de température élevée.
La vanne fonctionne efficacement dans une large plage de pression, de 0,05 à 1,0 MPa (0,5 à 10 bar), ce qui la rend adaptable à diverses exigences du système. De plus, il prend en charge des températures de fluide allant de -10°C à +185°C, compatibles avec les applications de vapeur et d'eau chaude.
Pour s'adapter à différents systèmes de contrôle, plusieurs options de tension sont disponibles, notamment 12 V CC, 24 V CC, 24 V CA, 110 V CA et 220 V CA (50/60 Hz). Cette flexibilité permet une intégration facile dans diverses configurations.
L'installation est également polyvalente avec plusieurs tailles de ports proposées : connexions filetées femelles 3/8", 1/2", 3/4" et 1". Cette gamme offre des options pratiques pour se connecter à diverses configurations de tuyauterie.
La vanne est certifiée CE et répond aux normes internationales de sécurité et de qualité pour garantir la conformité et la fiabilité dans les applications mondiales.
Répondant à une forte demande, le fabricant dispose d'une capacité de production mensuelle de 200 000 pièces. Cette capacité garantit un approvisionnement stable pour les commandes groupées et les projets à grande échelle.
Paramètres techniques :
| Mode de fonctionnement |
Piloté par piston |
| Matériau du joint |
PTFE |
| Compatibilité des médias |
Vapeur, eau chaude, air comprimé |
| Taille du port |
3/8'', 1/2'', 3/4'', 1'' |
| Matériau du corps |
Laiton |
| Type de vanne |
2/2 voies, normalement fermé |
| Taille de l'orifice |
13mm |
| Standard |
220 VCA, 110 VCA, 24 VCC |
| Série PU225S |
PU225S-03 |
PU225S-04 |
PU225S-06 |
PU225S-08 |
| Taille de l'orifice |
13mm |
25mm |
| Taille du port |
3/8" |
1/2" |
3/4" |
1" |
| Moyen |
Air comprimé, eau chaude, vapeur |
| Action |
Piloté par piston |
| NC/NON |
2 voies, normalement fermées |
| Matériau du corps |
Laiton |
| Matériau du joint |
PTFE |
| Plage de pression |
0,5 à 10 bars |
| Temp. Gamme |
-10 à +185℃ |
| Tensions |
220VAC, 110VAC, 24VDC, l'autre tension est facultative |
Applications :
Systèmes à vapeur
Les systèmes à vapeur comprennent divers composants tels que les conduites de distribution de vapeur, le traçage de vapeur, les équipements de stérilisation et le chauffage de processus. Ces éléments fonctionnent ensemble pour garantir une distribution efficace de la vapeur et un contrôle de la température dans différentes applications.
Chauffage Industriel
Le chauffage industriel implique la fourniture de vapeur de chaudière, le fonctionnement d'échangeurs de chaleur et l'utilisation d'équipements de traitement thermique. Ces systèmes sont essentiels pour maintenir les températures souhaitées dans les environnements de fabrication et de traitement.
Systèmes d'eau chaude
Les systèmes d'eau chaude jouent un rôle essentiel dans la circulation et le contrôle de l'eau chaude dans les installations CVC et les services du bâtiment. Une bonne gestion de ces systèmes garantit un chauffage et un confort optimaux dans les structures commerciales et résidentielles.
Systèmes d'air comprimé
Les systèmes d'air comprimé comprennent des lignes de commande pneumatiques essentielles à l'automatisation industrielle. Ces systèmes fournissent la pression d’air nécessaire au fonctionnement efficace de diverses machines et processus de contrôle.
Transformation des aliments et des boissons
Dans l'industrie agroalimentaire, le contrôle de la vapeur est crucial pour des processus tels que la cuisson, la pasteurisation et la stérilisation. Une gestion précise de la vapeur contribue à garantir la sécurité et la qualité des produits.
Industrie textile
Le secteur textile dépend de l’approvisionnement en vapeur pour les machines de séchage, de réglage et de finition. Une distribution constante de vapeur améliore l’efficacité et la qualité de la production textile.
Traitement chimique
Les usines chimiques utilisent des systèmes de contrôle des fluides et des gaz à haute température pour maintenir des conditions de traitement précises. Ces contrôles sont essentiels pour la sécurité et la cohérence des produits dans la fabrication de produits chimiques.
Industrie pharmaceutique
L'industrie pharmaceutique dépend du contrôle de la vapeur stérile et des milieux à haute température pour garantir la stérilité et l'efficacité des médicaments pendant la production.
Assistance et services :
Notre produit d'électrovanne pneumatique est conçu pour fournir un contrôle fiable et efficace des systèmes pneumatiques dans diverses applications industrielles. Pour l'assistance technique, nous proposons des conseils de dépannage complets, des instructions d'installation et des conseils de maintenance pour garantir des performances et une longévité optimales de la vanne.
Nos services incluent une assistance à la sélection de produits répondant aux exigences spécifiques des applications, une documentation technique détaillée et des mises à jour du micrologiciel, le cas échéant. Nous proposons également des sessions de formation et des ateliers pour aider votre équipe à mieux comprendre le fonctionnement et l'intégration des électrovannes pneumatiques au sein de vos systèmes.
En cas de problème opérationnel, notre équipe d'assistance peut vous guider à travers les procédures de diagnostic et recommander des actions correctives. Nous facilitons également les services de réparation et de remplacement pour minimiser les temps d'arrêt et maintenir l'efficacité de vos systèmes pneumatiques.
Pour maximiser les performances du produit, nous conseillons une inspection et un nettoyage réguliers des composants de l'électrovanne, des connexions électriques appropriées et le respect des valeurs nominales de pression et de tension spécifiées. Nos ressources techniques sont continuellement mises à jour pour refléter les dernières avancées et normes de l’industrie.
Nous nous engageons à fournir une assistance technique et des services exceptionnels pour garantir que votre électrovanne pneumatique fonctionne sans problème et répond efficacement aux demandes de votre application.
Emballage et expédition :
Emballage et expédition du produit
L'électrovanne pneumatique est soigneusement emballée pour garantir une livraison sûre et maintenir l'intégrité du produit. Chaque valve est emballée individuellement dans du papier bulle antistatique et placée dans une boîte en carton solide avec un rembourrage en mousse pour éviter tout dommage pendant le transport. L'emballage est clairement étiqueté avec les détails du produit et les instructions de manipulation.
Pour l'expédition, nous utilisons des transporteurs fiables qui proposent des options de suivi et d'assurance. Les produits sont palettisés en toute sécurité pour les commandes groupées afin de minimiser les mouvements et de les protéger contre les chocs. Nous garantissons une expédition dans les délais et fournissons aux clients des informations de suivi pour surveiller l'envoi jusqu'à ce qu'il atteigne sa destination.
Des demandes d’emballage spécial et des options d’expédition internationale sont également disponibles sur demande du client.
