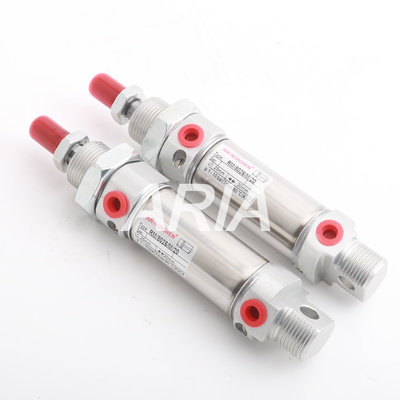

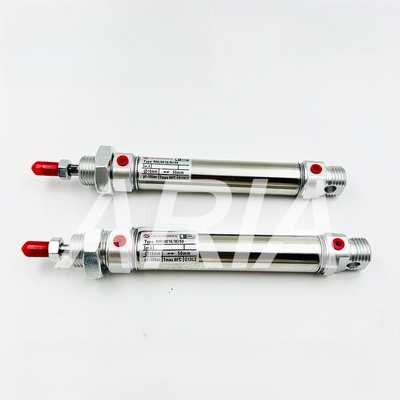

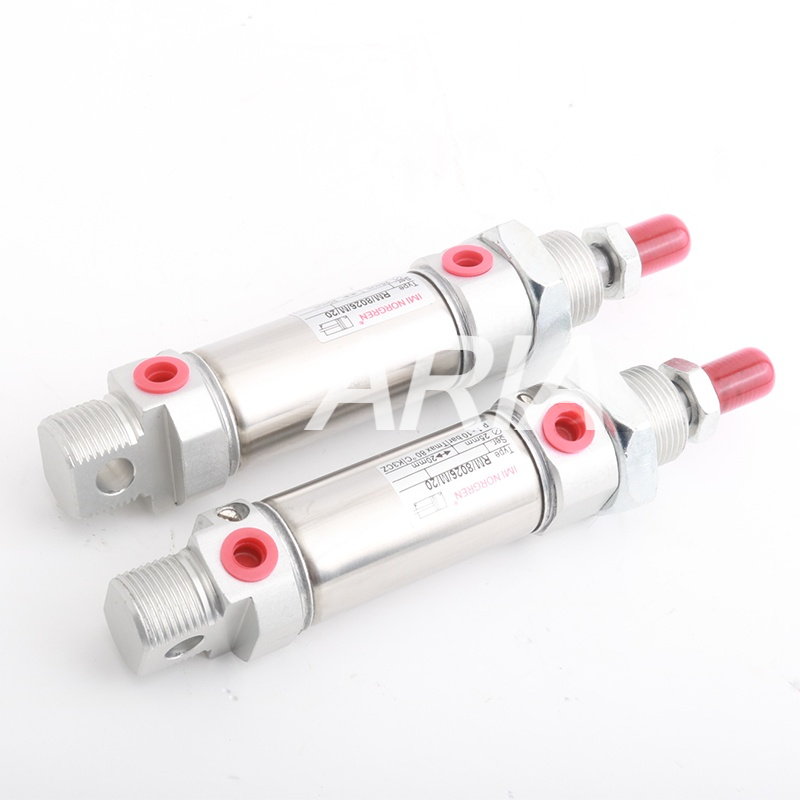

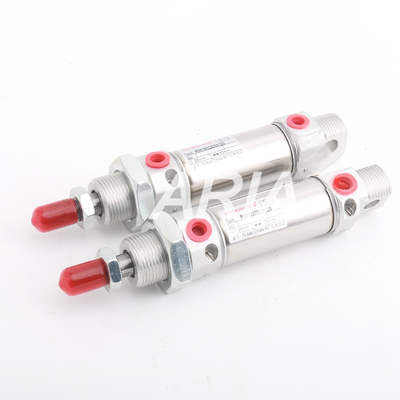

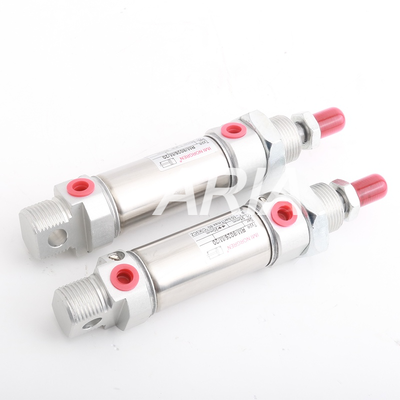

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Mcylindre diamètre Φ 10 mini cylindre cylindrique ISO6432 à simple effet

1. Nomenclature du modèle (deux types distingués)

1. RM/28010/XX : Version de base sans piston magnétique ; pas d'anneau magnétique, incompatible avec les interrupteurs magnétiques
2. RM/28010/M/XX : Version avec anneau magnétique intégré, compatible avec les interrupteurs magnétiques à détection de position

• Série 28000 : Vérins simple effet avec ressort de rappel interne (différent de la série double effet RM/8000)
• 10 = Alésage Φ10mm
• Numéro de suffixe : course standard (20/25/40/50/100/160 mm)

2. Paramètres techniques de base universels (identiques pour tous les modèles)

2.1 Norme et fonctionnement

• Norme de conformité : norme internationale ISO 6432 pour les mini-cylindres ronds
• Mode de fonctionnement : simple effet (extension via alimentation en air, rétraction automatique par ressort intégré)
• Coussin : coussins fixes en polyuréthane PU aux deux extrémités ; rembourrage non réglable

2.2 Spécifications du fluide de fonctionnement

• Fluide : air comprimé propre et filtré, fonctionnement sans lubrification disponible (filtre de précision de 5 μm recommandé)
• Pression de fonctionnement : 2 ~ 10 bars
• Pression d'éclatement : 12 bars
• Température de fonctionnement : -10 ℃ ~ +80 ℃ ; alimentation en air sec requise en dessous de 2 ℃ pour éviter le givrage
• Filetage du port d'air : filetage interne M5
• Spécifications de la tige de piston : diamètre de la tige Φ6 mm, filetage avant M4

2.3 Matériaux de construction globaux (uniformes dans toute la série)

• Corps : acier inoxydable austénitique, antirouille et résistant à la corrosion
• Tige de piston : acier inoxydable austénitique
• Embouts : alliage d'aluminium anodisé propre
• Joints standard : caoutchouc nitrile NBR ; joints en caoutchouc fluoré en option pour les applications à haute température
• Coussin et essuie-glace : polyuréthane PU
• Accessoires standard : écrou de montage avant, contre-écrou de tige de piston

2.4 Caractéristiques structurelles

1. Embouts robustes à double couche, résistants aux chocs et aux fissures
2. Filetage de montage à cosse unique arrière intégré, aucun support de cosse supplémentaire requis
3. Joints de type Z à faible friction pour un fonctionnement fluide à haute/basse vitesse et une durée de vie prolongée
4. Corps rond compact en acier inoxydable, idéal pour les espaces d'installation confinés sur les équipements
5. Composants de contact entièrement en acier inoxydable, adaptés aux environnements humides et légèrement corrosifs

3. Répartition du modèle par AVC

4. Force de sortie théorique (alimentation en air standard 6 bars, alésage Φ10)

• Poussée d'extension : 47,1 N (force de sortie lorsque l'air pousse le piston vers l'extérieur)
• La rétraction repose sur un ressort interne ; pas de sortie de force de traction (caractéristique des vérins à simple effet)

5. Secteurs concernés

6. Mises à niveau et accessoires en option

1. Interrupteurs magnétiques : uniquement compatibles avec les modèles avec le suffixe /M, correspondent aux interrupteurs à lames de la série QM
2. Mise à niveau des joints : joints en caoutchouc fluoré Suffixe /V pour les environnements à haute température et contaminés par l'huile
3. Accessoires de montage : brides, tourillons intermédiaires, supports arrière et autres raccords de montage conformes aux normes ISO
