Description du produit :
La série 2W160-15 représente une collection d'électrovannes hautes performances, en particulier des types 2/2 voies normalement fermés, construites sur la plate-forme fiable 2W. Ces vannes sont conçues pour fournir un contrôle marche/arrêt fiable pour divers fluides, notamment l'eau, l'air, le gaz et le fioul léger. La série comprend quatre variantes distinctes conçues pour répondre à un large éventail de besoins d'applications.
Une variante intègre un élément filtrant ainsi qu'une vanne de vidange électronique, ce qui la rend idéale pour l'élimination automatique des condensats et des contaminants dans les systèmes d'air comprimé et de fluides. Une autre option, comprenant un élément filtrant associé à une vanne d’eau, est bien adaptée au contrôle de l’eau propre dans les installations d’irrigation, de traitement et de plomberie.
De plus, la série propose un modèle avec une bobine carrée qui garantit un niveau de protection environnementale IP65, ce qui le rend parfait pour les environnements industriels et extérieurs exigeants. Pour le contrôle des fluides à usage général, il existe une version équipée d'un serpentin rond, qui constitue une solution standard et économique.
Chaque variante utilise une conception de membrane à action directe qui permet un fonctionnement à partir de pression nulle (0 bar), garantissant ainsi une fonctionnalité fiable même dans les systèmes basse pression ou alimentés par gravité. Les corps de vanne sont fabriqués en laiton forgé et sont livrés en standard avec des joints NBR, tandis que des matériaux de joint en option tels que l'EPDM et le FKM sont disponibles pour des fluides et des conditions de température spécialisés.
Dotées d'un diamètre d'orifice de 16 mm et d'une valeur Cv de 4,8, ces vannes offrent une capacité de débit efficace. Ils prennent également en charge les options de tension courantes, notamment 220 V CA, 110 V CA, 24 V CC et 12 V CC, garantissant une large compatibilité avec la plupart des systèmes de contrôle.
Caractéristiques:
Démarrage sans pression
Toutes les variantes intègrent une conception de membrane à action directe qui garantit un fonctionnement fiable à partir de 0 bar. Cette conception élimine le besoin de toute pression différentielle minimale, offrant ainsi une fonctionnalité efficace dès la pression nulle.
Protection de l'élément filtrant (variantes de vidange et d'eau)
Un élément filtrant intégré, recommandé pour un maillage ≥ 80, élimine efficacement les débris et les contaminants. Cette fonctionnalité permet de protéger les composants internes et prolonge considérablement la durée de vie globale du produit.

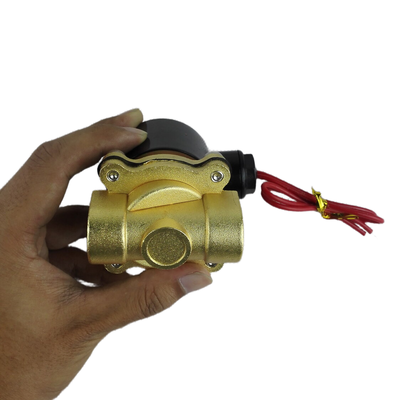

Construction en laiton durable
Le corps en laiton forgé offre une résistance à la corrosion et une durabilité exceptionnelles, garantissant une fiabilité à long terme, même dans des conditions exigeantes.
Conception normalement fermée
Chaque variante reste fermée lorsqu'elle est hors tension et s'ouvre uniquement lorsque l'alimentation électrique est appliquée, garantissant ainsi la sécurité et un fonctionnement contrôlé.
Capacité à haut débit
Dotés d'un orifice de 16 mm avec une valeur Cv de 4,8, ces produits offrent des performances de débit efficaces dans toutes les versions, s'adaptant à une variété d'applications.
Options de tension polyvalentes
Compatible avec plusieurs normes de tension, notamment AC220V, AC110V, DC24V, DC12V et AC380V (tolérance de ± 10 %), offrant une flexibilité pour répondre à différentes exigences opérationnelles.
Plusieurs options de joint
Les joints NBR standard peuvent fonctionner dans une plage de températures allant de -5°C à +80°C. De plus, des joints EPDM et FKM (Viton) sont disponibles pour les applications spécialisées qui exigent différentes résistances chimiques ou capacités de température.
Large compatibilité multimédia
Ces variantes conviennent à une utilisation avec de l'eau, de l'air, du gaz et des huiles légères d'une viscosité ≤ 20 CST, ce qui les rend polyvalentes pour diverses utilisations industrielles.
Bobine carrée (IP65)
La conception à bobine carrée offre une protection supérieure contre l’humidité, la poussière et les conditions environnementales difficiles, garantissant ainsi des performances fiables dans les environnements difficiles.

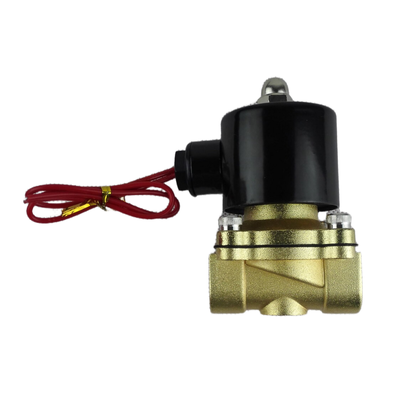

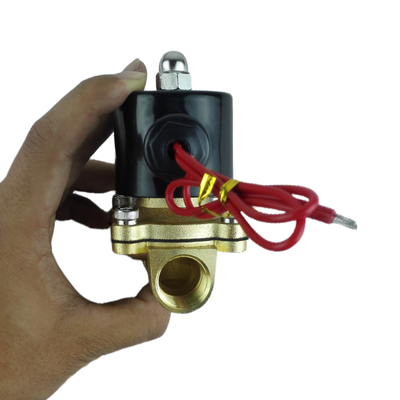

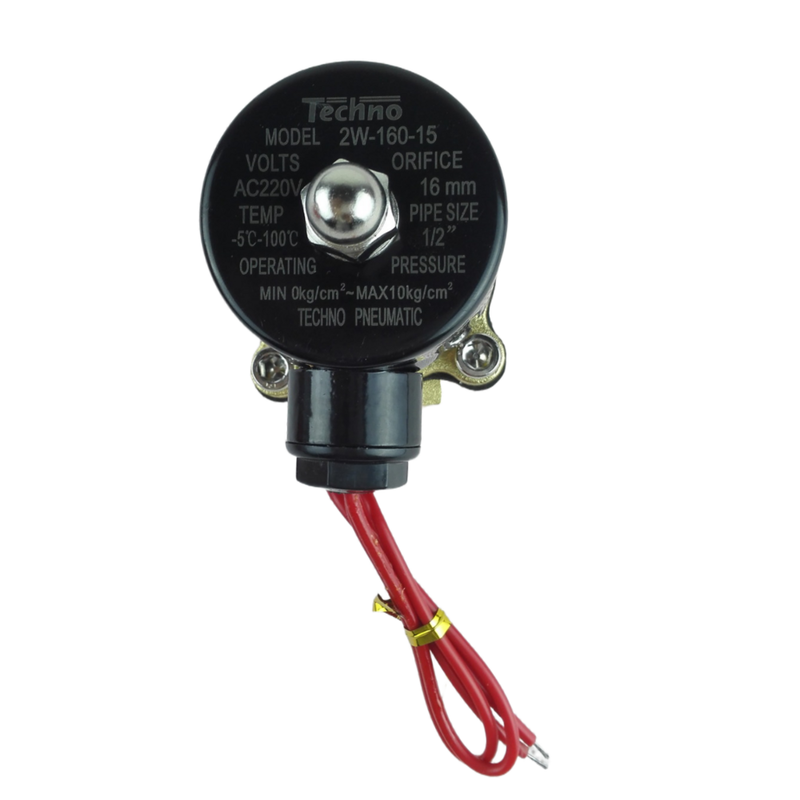

Bobine ronde (standard)
Cette conception de bobine ronde économique permet une interchangeabilité facile et est compatible avec les connecteurs DIN43650A, simplifiant ainsi l'installation et la maintenance.
Fonction de vidange électronique (variante de vidange)
Équipée d'un système d'évacuation automatique des condensats, la fonction de vidange électronique gère efficacement les condensats dans les systèmes d'air comprimé et de fluides, en maintenant des performances optimales.
Conception compacte et robuste
Le faible encombrement combiné à une construction robuste facilite une installation facile tout en garantissant une longue durée de vie opérationnelle.
Personnalisable
Des tensions et spécifications spéciales peuvent être fournies sur demande pour répondre aux exigences uniques des applications.
Paramètres techniques :
| Moyen |
Eau, air, gaz, fioul léger |
| Taille de l'orifice |
16 millimètres |
| Taille du port |
G1/2" |
| Type de vanne |
2/2 voies normalement fermées |
| Matériau du corps |
Laiton |
| Options de tension |
AC220V, AC110V, DC24V, DC12V |
| Matériau du joint |
NBR (standard); EPDM, FKM (en option) |
| Plage de pression |
0 à 0,7 MPa |
Applications :
La série 2W160-15 est parfaitement conçue pour répondre à un large spectre d'applications dans le domaine du contrôle des fluides industriels, commerciaux et agricoles. Cette série polyvalente propose plusieurs variantes adaptées aux besoins spécifiques, garantissant des performances optimales dans divers environnements.
La version à purge électronique, équipée d'un élément filtrant, est idéale pour l'élimination automatique des condensats et des contaminants dans les systèmes d'air comprimé, les sécheurs et les filtres. Cette variante joue un rôle crucial dans le maintien de la propreté du système et l’amélioration de la fiabilité globale en empêchant toute accumulation susceptible de nuire à la fonctionnalité.
Pour la gestion de l'eau, la variante de vanne d'eau avec élément filtrant intégré offre un contrôle marche/arrêt fiable, sans débris. Il est particulièrement adapté aux réseaux d'irrigation, aux installations de traitement de l'eau, aux systèmes de plomberie et aux unités d'osmose inverse où la protection contre les sédiments est essentielle à la longévité et à l'efficacité du système.
Lorsqu'il s'agit de conditions extérieures ou environnementales difficiles, la variante à bobine carrée se distingue par sa protection étanche IP65. Cela en fait un excellent choix pour les applications exposées aux éléments, telles que les équipements de pulvérisation agricole, les environnements marins et les unités CVC montées sur les bâtiments.
En revanche, la variante à serpentin rond offre une solution économique et polyvalente principalement destinée à une utilisation en intérieur. Les applications typiques incluent les commandes pneumatiques, les systèmes d'automatisation de processus, les circuits de chauffage et de refroidissement, ainsi que divers types de machines industrielles.
Les quatre variantes de la série 2W160-15 offrent un fonctionnement fiable avec démarrage sans pression pour des fluides tels que l'eau, l'air, le gaz et les huiles légères avec des viscosités allant jusqu'à 20 CST. Cela garantit qu'ils répondent aux exigences exigeantes en matière de fabrication, de transformation des aliments, de manipulation de produits chimiques et de gestion des installations, offrant une efficacité constante et une durabilité à long terme.
