Description du produit :
La série 2W160-15 représente une collection d'électrovannes 2/2 voies normalement fermées hautes performances, construites sur la plate-forme 2W bien établie. Ces vannes sont conçues pour fournir un contrôle marche/arrêt fiable pour divers fluides, notamment l'eau, l'air, le gaz et le fioul léger. Pour répondre à un large éventail de besoins d'applications, la série comprend quatre variantes distinctes.
La première variante intègre un élément filtrant et est conçue comme une vanne de vidange électronique, ce qui la rend idéale pour l'élimination automatique des condensats et des contaminants des systèmes d'air comprimé et de fluides. Une autre option, également équipée d'un élément filtrant, fonctionne comme une vanne d'eau et est parfaite pour gérer l'eau propre dans les systèmes d'irrigation, de traitement de l'eau et de plomberie.
De plus, la série propose une version avec une bobine carrée qui offre une protection environnementale classée IP65. Cela le rend adapté aux environnements industriels difficiles et aux installations extérieures où la durabilité et la résistance aux conditions difficiles sont cruciales. Pour des besoins plus généraux en matière de contrôle des fluides, la variante à serpentin rond présente une solution standard et rentable.
Toutes les variantes partagent une conception de membrane à action directe qui leur permet de fonctionner à partir d'une pression nulle (0 bar). Cette conception garantit des performances constantes et fiables, même dans les applications impliquant des systèmes basse pression ou alimentés par gravité. Les corps de vanne sont fabriqués en laiton forgé et sont livrés avec des joints NBR standard, tandis que des joints en option tels que EPDM et FKM sont disponibles pour répondre aux exigences spécifiques de compatibilité des fluides et de température.
Dotées d'un orifice de 16 mm et d'une valeur Cv de 4,8, ces vannes offrent une capacité de débit efficace. Ils prennent également en charge une gamme d'options de tension standard, notamment 220 V CA, 110 V CA, 24 V CC et 12 V CC, garantissant une intégration transparente avec la plupart des systèmes de contrôle.
Caractéristiques:
Démarrage sans pression
Chaque variante est conçue avec une membrane à action directe, permettant un fonctionnement fiable à partir de 0 bar. Cette conception élimine le besoin d’une pression différentielle minimale, garantissant ainsi des performances constantes dès le départ.
Protection des éléments filtrants
L'élément filtrant intégré, recommandé pour être de 80 mesh ou plus fin, élimine efficacement les débris et les contaminants. Cette fonctionnalité est spécifiquement incluse dans les variantes de vidange et d'eau pour protéger les composants internes et prolonger considérablement la durée de vie du produit.
Construction en laiton durable
Construit en laiton forgé, le corps offre une excellente résistance à la corrosion et une excellente durabilité. Ce choix de matériaux robustes garantit une fiabilité à long terme, même dans des conditions exigeantes.
Conception normalement fermée
Toutes les variantes présentent une configuration normalement fermée, ce qui signifie qu'elles restent fermées lorsqu'elles sont hors tension et ouvertes uniquement lorsque l'alimentation est appliquée, offrant ainsi un fonctionnement sûr et contrôlé.
Capacité à haut débit
Equipée d'un orifice de 16 mm, chaque variante délivre une valeur Cv de 4,8, garantissant des performances de débit efficaces adaptées à diverses applications.
Options de tension polyvalentes
Ces produits prennent en charge un large éventail d'exigences de tension, notamment 220 V CA, 110 V CA, 24 V CC, 12 V CC et 380 V CA, le tout avec une tolérance de ± 10 % pour la flexibilité dans différents environnements.
Plusieurs options de joint
Les joints standard en NBR s'adaptent à des températures de -5°C à +80°C. Pour des exigences particulières, des joints EPDM et FKM (Viton) sont également disponibles.
Large compatibilité multimédia
Adaptées pour une utilisation avec de l'eau, de l'air, du gaz et des huiles légères avec des viscosités allant jusqu'à 20 CST, ces variantes offrent une compatibilité polyvalente avec tous les types de fluides.

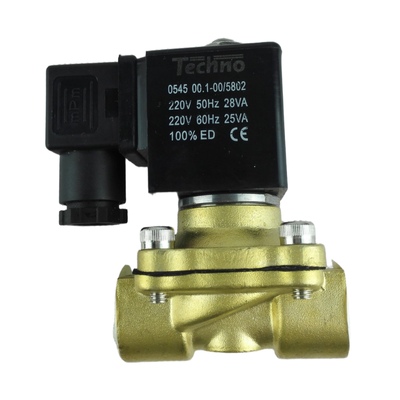

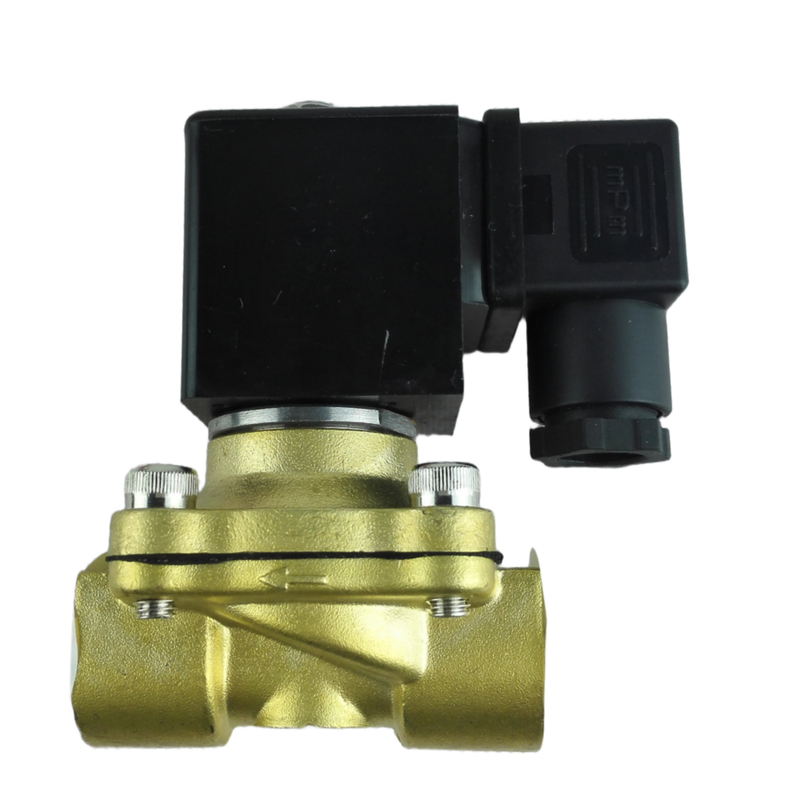

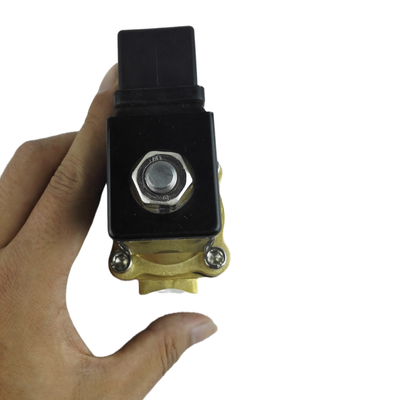

Bobine carrée (IP65)
La conception de la bobine carrée offre une protection améliorée contre l’humidité, la poussière et les conditions environnementales difficiles, répondant à la norme de fiabilité IP65.
Bobine ronde (standard)
Offrant une solution rentable, la bobine ronde est facilement interchangeable et est compatible avec les connecteurs DIN43650A, simplifiant ainsi la maintenance et le remplacement.
Fonction de vidange électronique (variante de vidange)
La variante de purge comprend une fonction d'évacuation automatique des condensats, idéale pour les systèmes d'air comprimé et de fluides, garantissant un fonctionnement efficace et sans problème.
Conception compacte et robuste
Avec un faible encombrement et une construction robuste, ces produits sont faciles à installer et conçus pour une longue durée de vie, ce qui les rend pratiques pour divers environnements d'installation.
Personnalisable
Des plages de tension et des spécifications personnalisées peuvent être fournies sur demande pour répondre aux besoins spécifiques des applications.
Paramètres techniques :
| Matériau du corps |
Laiton |
| Taille de l'orifice |
16 millimètres |
| Plage de pression |
0 à 0,7 MPa |
| Moyen |
Eau, air, gaz, fioul léger |
| Type de vanne |
2/2 voies normalement fermées |
| Matériau du joint |
NBR (standard); EPDM, FKM (en option) |

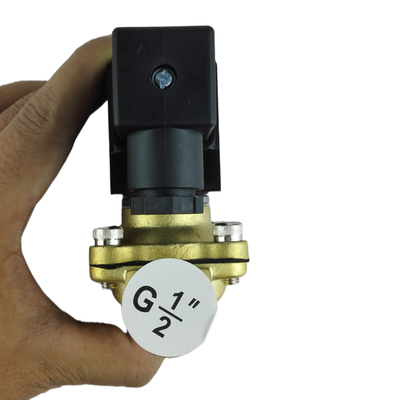

| Taille du port |
G1/2" |
| Options de tension |
AC220V, AC110V, DC24V, DC12V |
Applications :
La série 2W160-15 est conçue pour répondre aux besoins d'un large éventail d'applications de contrôle des fluides dans les secteurs industriels, commerciaux et agricoles. Sa polyvalence le rend adapté à de nombreux environnements où une gestion fiable des fluides est essentielle.
La version à purge électronique, équipée d'un élément filtrant, est idéale pour l'élimination automatique des condensats et des contaminants. Il est couramment utilisé dans les systèmes à air comprimé, les sécheurs et les filtres, où le maintien de la propreté du système et la garantie d'un fonctionnement fiable sont essentiels.
Pour les applications nécessitant un contrôle marche/arrêt précis, la variante de vanne d'eau avec élément filtrant offre des performances fiables, sans débris. Cela le rend particulièrement utile dans les systèmes d'irrigation, les installations de traitement de l'eau, les réseaux de plomberie et les unités d'osmose inverse où la protection contre l'accumulation de sédiments est cruciale.
Lorsqu'il s'agit d'environnements extérieurs ou difficiles, la variante à bobine carrée offre une protection étanche IP65 robuste. Cette durabilité le rend bien adapté aux applications exposées telles que les équipements de pulvérisation agricole, les environnements marins et les unités CVC montées sur des bâtiments.
La variante à serpentin rond offre une solution économique et polyvalente adaptée à une utilisation en intérieur. Il est couramment utilisé dans les commandes pneumatiques, les systèmes d'automatisation de processus, les circuits de chauffage et de refroidissement et divers types de machines industrielles.
Les quatre variantes de la série 2W160-15 garantissent un fonctionnement fiable, sans pression, sur plusieurs fluides, notamment l'eau, l'air, le gaz et le fioul léger avec une viscosité allant jusqu'à 20 CST. Cela garantit une efficacité et une durabilité constantes dans des environnements exigeants tels que les usines de fabrication, la transformation des aliments, la manipulation de produits chimiques et la gestion des installations.
Assistance et services :
Notre produit d'électrovanne pneumatique est conçu pour fournir un contrôle fiable et efficace du débit d'air dans diverses applications industrielles. Pour garantir des performances et une longévité optimales de la vanne, nous proposons une assistance technique et des services complets.
Le support technique comprend une assistance à l’installation, au fonctionnement et au dépannage. Notre équipe d'experts est disponible pour vous guider tout au long du processus d'installation, garantissant que la vanne est correctement intégrée à votre système pneumatique. Nous fournissons des manuels et une documentation détaillés sur les produits pour vous aider à comprendre les spécifications et les exigences de maintenance.
Si vous rencontrez des problèmes opérationnels, notre personnel d'assistance peut vous aider à diagnostiquer les problèmes et recommander des solutions appropriées. Nous proposons également des services de réparation et des pièces de rechange pour minimiser les temps d'arrêt et maintenir l'efficacité du système.
Pour des exigences personnalisées, nous fournissons des services de consultation pour vous aider à adapter l'électrovanne pneumatique aux besoins spécifiques de votre application. Notre objectif est de garantir que vous bénéficiez des meilleures performances et du meilleur support possible tout au long du cycle de vie du produit.
Des services de maintenance réguliers sont disponibles pour maintenir le fonctionnement de la vanne à des performances optimales. Cela comprend l'inspection, le nettoyage et les tests pour éviter les pannes inattendues et prolonger la durée de vie du produit.
Nous nous engageons à fournir une assistance et des services de haute qualité pour vous aider à maximiser les avantages de notre électrovanne pneumatique dans vos opérations.
