Description du produit:

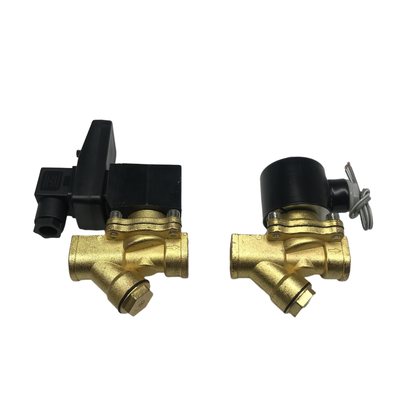

La série 2W160-15 représente une collection de soupapes solénoïdes fermées normalement à 2/2-direction de haute performance, construites sur la plateforme 2W fiable et bien établie.Ces vannes sont conçues pour un contrôle fiable d'allumage/arrêt de divers supports, y compris l'eauLa série comprend quatre variantes uniques conçues pour répondre à différents besoins d'application.
La première variante est équipée d'un élément filtrant et fonctionne comme une soupape de vidange électronique.Ce type est particulièrement adapté à l'élimination automatique du condensat et des contaminants dans les systèmes d'air comprimé et de fluides, assurant un fonctionnement et une maintenance efficaces.
La deuxième variante comprend également un élément filtrant mais est conçue comme une vanne d'eau.offrant un contrôle précis et fiable.
La troisième variante est dotée d'une bobine carrée dotée d'un indice de protection de l'environnement IP65.Cela le rend parfait pour une utilisation dans des environnements industriels difficiles et des installations extérieures où la durabilité et la résistance à la poussière et à l'eau sont essentielles.
Enfin, la quatrième variante utilise une bobine ronde, offrant une solution standard et rentable destinée aux applications de contrôle de fluide à usage général.Cette version privilégie la simplicité et l'efficacité pour une utilisation quotidienne.
Toutes les variantes partagent une conception de diaphragme à action directe, ce qui leur permet de fonctionner efficacement même à zéro pression (0 bar).Les corps de vannes sont forgés en laiton et comprennent des joints NBR en standardCependant, des matériaux d'étanchéité alternatifs tels que l'EPDM et le FKM sont disponibles pour accueillir des types de supports et des plages de températures spécifiques.
Avec un orifice de 16 mm et une valeur Cv de 4.8En outre, ils sont livrés avec des options de tension standard, y compris AC220V, AC110V, DC24V et DC12V,les rendre compatibles avec la plupart des systèmes de contrôle existants.
Caractéristiques:
Début à zéro pression
Toutes les variantes sont équipées d'un diaphragme à action directe, permettant un fonctionnement fiable à partir de 0 bar.Cela élimine le besoin d'une pression différentielle minimale pour activer le système.

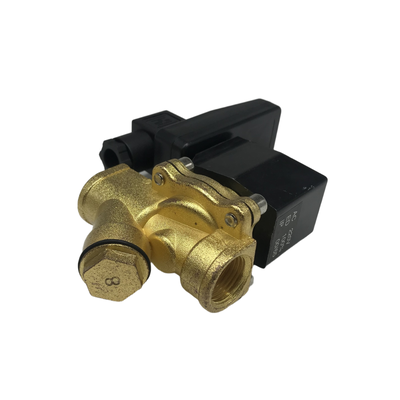

Protéger les éléments filtrants (variantes de drainage et d'eau)
Un élément de filtre intégré, dont la taille recommandée est ≥ 80 mailles, élimine efficacement les débris et les contaminants.Cette protection aide à protéger les composants internes et prolonge la durée de vie globale du produit.
Construction en laiton durable
La carrosserie est forgée en laiton, offrant une excellente résistance à la corrosion et une durabilité durable.
Conception normalement fermée
Chaque variante reste fermée lorsqu'elle est déchargée. Le système ne s'active et s'ouvre qu'une fois que l'alimentation est appliquée, assurant un contrôle opérationnel sûr.
Capacité de débit élevée
doté d'un orifice de 16 mm et d'une valeur de Cv de 4.8, toutes les variantes garantissent une performance de débit efficace adaptée à une variété d'applications.
Options de tension polyvalentes
Le produit prend en charge plusieurs sources de tension, y compris AC220V, AC110V, DC24V, DC12V et AC380V, avec une tolérance de ±10%, assurant la compatibilité avec diverses sources d'alimentation.
Options de scellés multiples
Les joints standard sont fabriqués en NBR et fonctionnent dans une plage de température de -5 °C à +80 °C. Pour des besoins spécialisés, des options de joints EPDM et FKM (Viton) sont également disponibles.
Compatibilité avec les médias
Ce produit convient à l'utilisation avec de l'eau, de l'air, du gaz et des fluides d'huile légers, dont la viscosité ne dépasse pas 20 CST, ce qui le rend très polyvalent pour divers supports industriels.

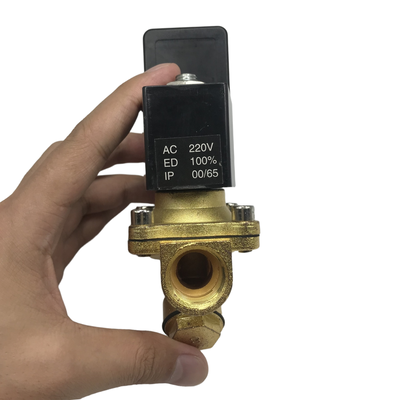

Coils carrés (IP65)
La conception de la bobine carrée offre une protection supérieure contre l'humidité, la poussière et les environnements difficiles, répondant à la norme IP65 pour un fonctionnement fiable dans des conditions difficiles.
Coil ronde (norme)
La bobine ronde standard offre une solution rentable et facilement interchangeable, elle est compatible avec les connecteurs DIN43650A, ce qui simplifie l'intégration.

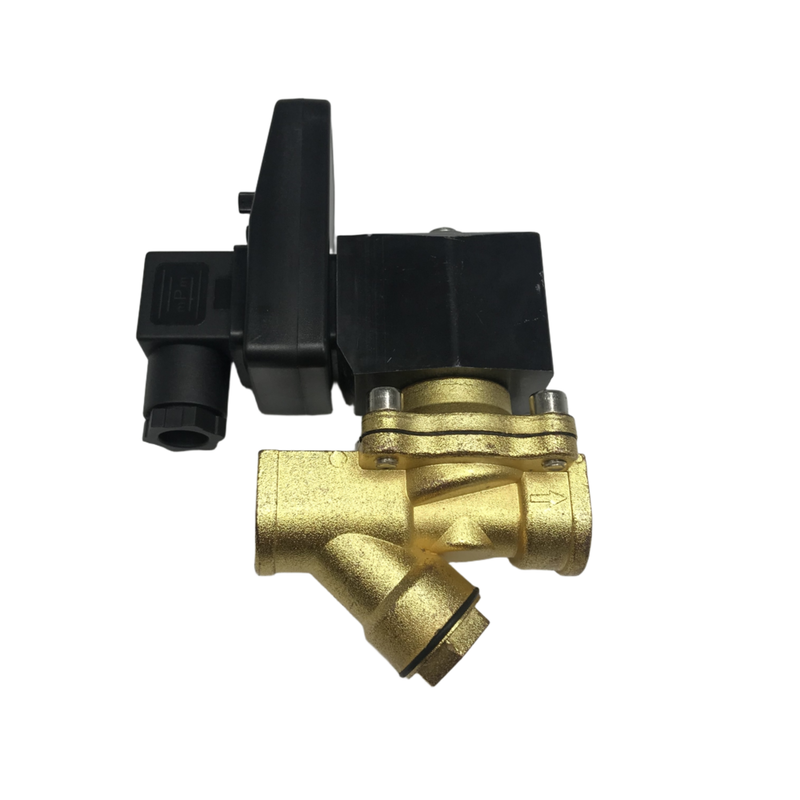

Fonction électronique de drainage (variante de drainage)
La variante de drainage comprend un système d'élimination automatique du condensat, idéal pour les systèmes d'air comprimé et de fluides afin de maintenir une performance optimale sans intervention manuelle.
Conception compacte et robuste
Grâce à sa petite taille et à sa construction robuste, ce produit permet une installation facile tout en garantissant une longue durée de vie dans des conditions difficiles.
Personnalisable
Des tensions et des spécifications spéciales peuvent être fournies sur demande pour répondre aux exigences spécifiques de l'application.
Paramètres techniques:
| Taille de l'orifice |
16 mm |
| Plage de pression |
0 ‰ 0,7 MPa |
| Type de soupape |
2/2-way normalement fermé |
| Matériau des joints |
Les produits de base doivent être présentés dans le cadre d'un système de contrôle de la qualité. |
| Taille du port |
G1/2" |
| Matériau du corps |
D'autres produits |
| Moyenne |
L'eau, l'air, le gaz, le pétrole léger |
| Options de tension |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage. |
Applications:
La série 2W160-15 est parfaitement conçue pour s'adapter à un large éventail d'applications de contrôle de fluides dans les secteurs industriel, commercial et agricole.Sa fonctionnalité polyvalente en fait un choix idéal pour divers besoins opérationnels, assurant une performance efficace et fiable.
Une variante notable est le modèle de drainage électronique équipé d'un élément filtrant, qui excelle dans l'élimination automatique du condensat et des contaminants.Cette caractéristique est particulièrement bénéfique dans les systèmes d'air comprimé, séchoirs et filtres, où le maintien de la propreté et de la fiabilité du système est crucial.
La version à vanne à eau, également équipée d'un élément de filtre, offre un contrôle d'allumage/arrêt fiable et sans débris, ce qui la rend adaptée aux systèmes d'irrigation,réseaux de plomberie, et les équipements d'osmose inverse, où la protection contre l'accumulation de sédiments est vitale pour un fonctionnement harmonieux.
Pour les applications exposées à des conditions extérieures ou à des environnements difficiles, la variante à bobine carrée offre une protection imperméable à l'eau IP65.Cette conception robuste est bien adaptée à des scénarios exigeants tels que la pulvérisation agricole, des systèmes marins et des unités de climatisation et de climatisation montés sur des bâtiments, assurant une durabilité durable dans des conditions difficiles.
En revanche, le modèle à bobine ronde est une option rentable et d'usage général destinée aux applications intérieures.boucles de chauffage et de refroidissement, ainsi que divers types de machines industrielles, en équilibrant l'abordabilité avec une fonctionnalité fiable.
Les quatre variantes de la série 2W160-15 offrent un fonctionnement fiable à pression zéro pour les milieux, y compris l'eau, l'air, le gaz et les huiles légères, avec des viscosités allant jusqu'à 20 CST.Cette gamme prend en charge les fabricants dans tous les secteurs tels que la transformation des aliments, la manipulation chimique et la gestion des installations en assurant une efficacité et une robustesse constantes.
Assistance et services:
Notre produit de soupape magnétique pneumatique est conçu pour fournir un contrôle fiable et efficace du débit d'air dans les systèmes pneumatiques.Veuillez vous référer au manuel du produit qui comprend une installation détaillée., des instructions d'utilisation et d'entretien pour assurer une performance et une longévité optimales.
Si vous rencontrez des problèmes avec la soupape électromagnétique, vérifiez que les connexions électriques et l'alimentation en air répondent aux prescriptions.Les étapes courantes de dépannage comprennent la vérification de la continuité de l'alimentation, en veillant à ce que la bobine de soupape ne soit pas endommagée et en confirmant que les conduites d'air sont exemptes d'obstructions ou de fuites.
Nous offrons des services complets après-vente, y compris la réparation, le remplacement des pièces défectueuses et des conseils techniques pour aider à l'intégration et à la personnalisation du système.Notre équipe de soutien est équipée pour fournir des conseils sur la sélection des vannes, la conception du système et la résolution des problèmes pour vous aider à obtenir les meilleurs résultats avec nos soupapes électromagnétiques pneumatiques.
Pour l'entretien, vérifiez régulièrement l'usure et la contamination de la vanne, nettoyez les composants comme recommandé et remplacez les joints ou les bobines si nécessaire pour maintenir un bon fonctionnement.Le respect du calendrier d'entretien permettra d'éviter des temps d'arrêt inattendus et de prolonger la durée de vie de la vanne..
